쉽게 배울 수 있도록 푸시 버튼 스위치 설명

푸시 버튼 스위치를 사용하면 간단한 누르기만으로 전기 회로를 쉽게 제어할 수 있습니다.이 기사에서는 푸시 버튼 스위치가 무엇인지, 작동 방식 및 내부 주요 부품에 대해 알아봅니다.또한 작동, 접점 구성, 폴 및 던지기에 따른 다양한 유형을 이해하게 됩니다.또한 이 스위치가 어디에 사용되는지, 다른 스위치와 어떻게 비교되는지, 올바른 스위치를 선택하는 방법을 확인할 수 있습니다.

카탈로그

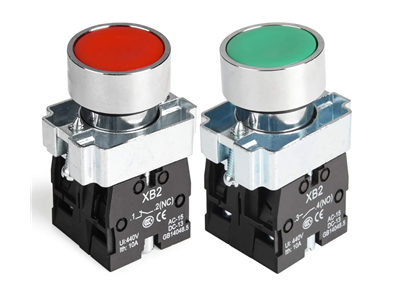

그림 1. 푸시 버튼 스위치

푸시 버튼 스위치란 무엇입니까?

푸시 버튼 스위치는 버튼을 눌러 회로를 수동으로 제어하는 ​​데 사용되는 간단한 전기 장치입니다.빠른 사용자 입력이 필요한 제어판, 기계 및 전자 장치에서 흔히 발견됩니다.이 유형의 스위치를 사용하면 사용자는 한 번만 눌러 작업을 시작, 중지 또는 트리거할 수 있습니다.저전력 및 고전력 시스템 모두에서 간편한 작동과 안정적인 성능을 제공하도록 설계되었습니다.

푸시 버튼 스위치는 직접적이고 직관적인 제어를 제공하기 때문에 널리 사용됩니다.편리한 접근을 위해 패널이나 장비에 설치되는 경우가 많습니다.이 스위치는 애플리케이션에 따라 다양한 크기, 모양 및 재질로 제공됩니다.이들의 주요 목적은 복잡한 메커니즘 없이 전기 기능을 제어하는 ​​빠르고 효율적인 방법을 제공하는 것입니다.

푸시 버튼 스위치의 작동 원리

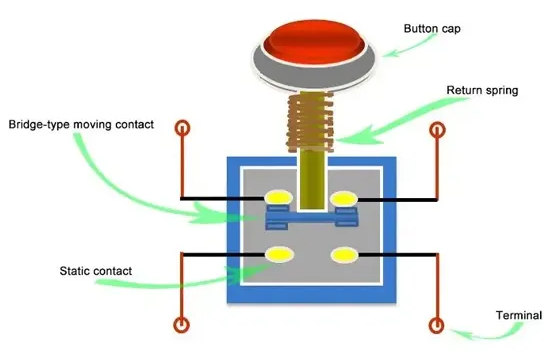

그림 2. 작동 메커니즘

푸시 버튼 스위치는 버튼을 누를 때 전기 회로의 상태를 변경하여 작동합니다.힘이 가해지지 않으면 회로는 설계에 따라 열리거나 닫히는 기본 상태로 유지됩니다.버튼을 누르면 내부 메커니즘에 힘이 가해져 전기 접점이 움직입니다.이 움직임은 전류의 흐름을 허용하거나 즉시 중지합니다.

버튼을 놓으면 스위치가 원래 상태로 돌아가 회로가 기본 상태로 복원됩니다.이러한 빠른 전환은 실시간 전기 신호의 안정적인 제어를 보장합니다.접점 위치의 변화는 전류 흐름에 직접적인 영향을 미치므로 스위치가 회로의 제어점 역할을 하게 됩니다.이 간단한 동작으로 인해 푸시 버튼 스위치는 정확하고 반복적인 작동에 효과적입니다.

푸시 버튼 스위치의 구성 요소

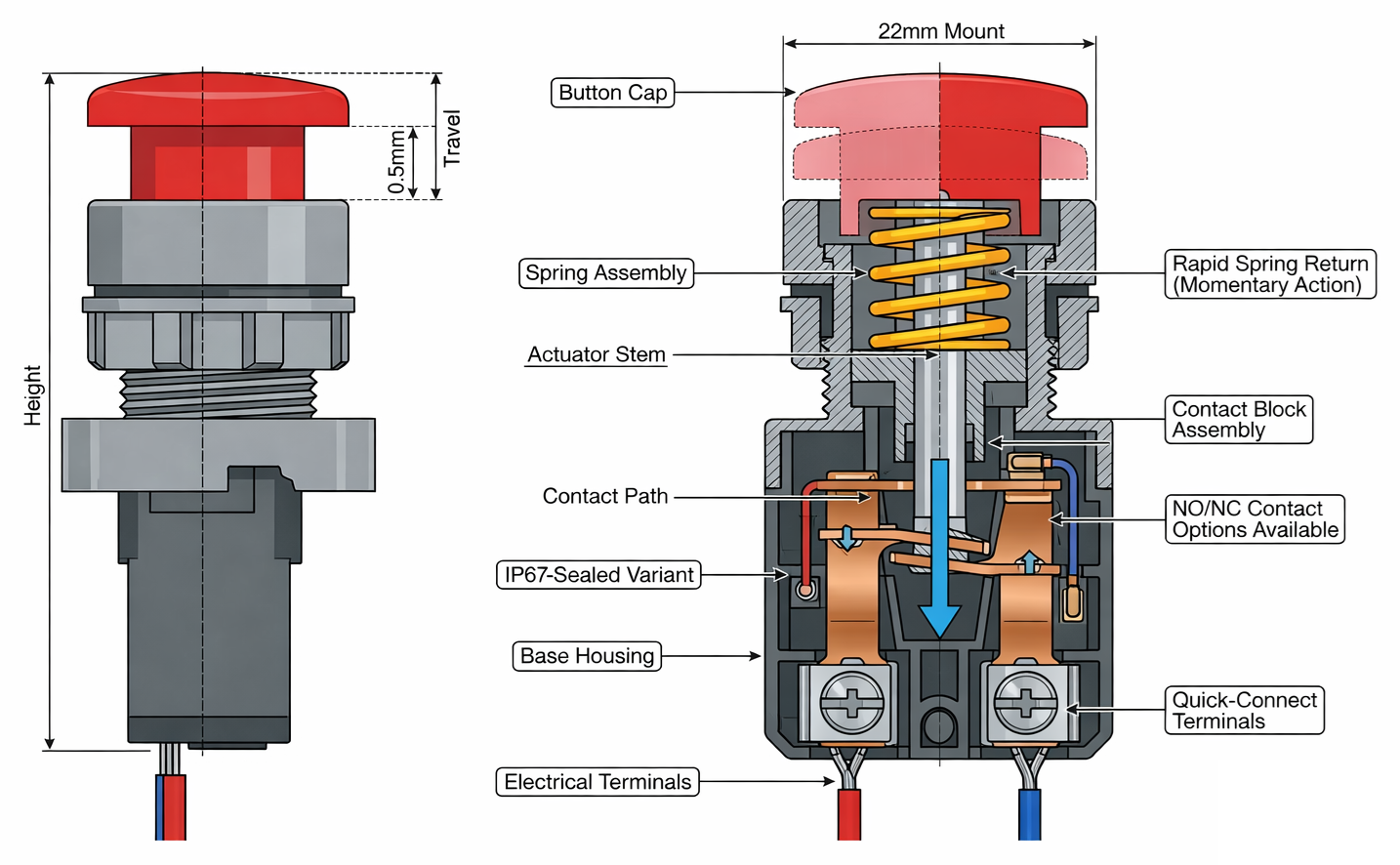

그림 3. 푸시 버튼 내부 구조

• 버튼 캡(액추에이터)

버튼 캡은 스위치를 조작하기 위해 누르는 눈에 보이는 부분입니다.쉽게 접촉할 수 있도록 디자인되었으며 식별을 위해 다양한 색상과 모양으로 제공될 수 있습니다.액추에이터는 가해진 힘을 내부 메커니즘에 전달합니다.이 디자인은 반복적인 사용에도 부드럽고 일관된 누름 동작을 보장합니다.

• 리턴 스프링

리턴 스프링은 버튼을 누른 후 버튼을 원래 위치로 되돌리는 역할을 합니다.압축될 때 기계적 에너지를 저장하고 힘이 제거되면 방출됩니다.이를 통해 스위치가 빠르고 안정적으로 재설정됩니다.스프링은 또한 작동 중에 일관된 촉각 피드백을 유지하는 데 도움이 됩니다.

• 이동접점(교량접점)

버튼을 누르면 움직이는 접점의 위치가 이동합니다.스위치 내부의 전기 경로를 연결하거나 분리합니다.이 부품은 반복적인 접촉주기를 견딜 수 있도록 내구성을 갖도록 설계되었습니다.그 움직임은 전류가 회로를 통해 흐르는지 여부를 직접적으로 결정합니다.

• 정적 접촉

고정 접점은 스위치 내부에 고정된 상태로 유지되며 이동 접점의 연결점 역할을 합니다.움직이는 접점에 닿으면 전기 경로가 형성됩니다.이러한 접점은 일반적으로 효율적인 전류 전달을 위해 전도성 재료로 만들어집니다.안정적인 위치는 일관된 스위칭 성능을 보장합니다.

• 접촉 블록 어셈블리

접점 블록은 접점 시스템을 수용하고 적절한 정렬을 지원합니다.이는 작동 중에 움직이는 접점과 정적 접점이 올바르게 만나는 것을 보장합니다.이 구조는 전기적 신뢰성을 유지하고 마모를 줄이는 데 도움이 됩니다.또한 일부 스위치 설계에서는 모듈식 교체가 가능합니다.

• 터미널(전기 연결)

터미널은 와이어가 부착되는 외부 연결 지점입니다.이를 통해 스위치를 전기 회로에 통합할 수 있습니다.나사형, 납땜형 또는 빠른 연결 단자일 수 있습니다.적절한 단자 설계는 안전하고 안정적인 전기 연결을 보장합니다.

• 하우징(본체/베이스)

하우징은 모든 내부 구성 요소를 둘러싸고 기계적 보호 기능을 제공합니다.일반적으로 내구성이 뛰어난 플라스틱이나 금속 재질로 만들어집니다.하우징은 패널이나 인클로저에 장착하는 것도 지원합니다.먼지, 습기 및 기계적 손상으로부터 내부 부품을 보호합니다.

푸시 버튼 스위치의 유형

운영 기준

1. 순간 누름 버튼 스위치

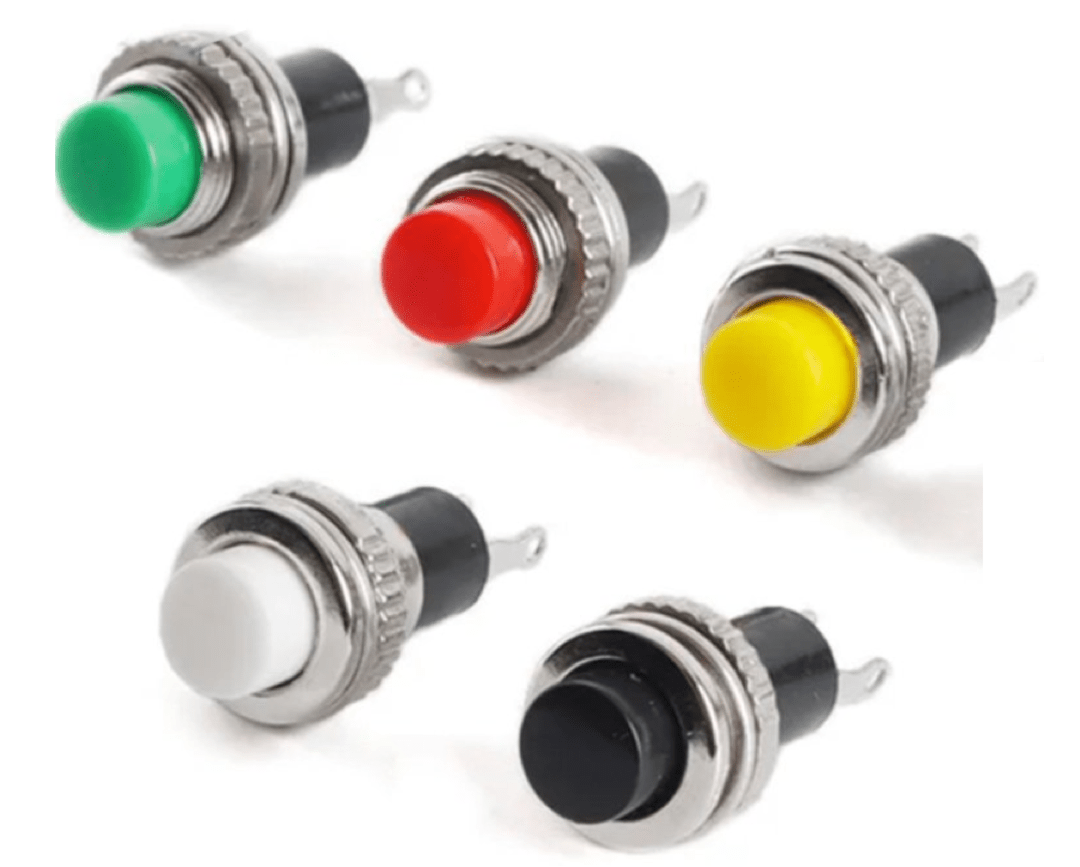

그림 4. 순간 스위치 예

순간 푸시 버튼 스위치는 누르고 있는 동안에만 활성 상태를 유지하는 스위치 유형입니다.압력이 제거되면 자동으로 원래 상태로 돌아갑니다.이 동작은 초인종이나 제어 신호와 같이 임시 활성화가 필요한 애플리케이션에서 일반적으로 사용됩니다.빠른 복귀 동작은 정확하고 짧은 기간의 제어를 보장합니다.

이 스위치는 작동 중에 즉각적인 반응을 제공하도록 설계되었습니다.누르는 동작은 변경을 트리거하고, 떼면 동작이 즉시 중지됩니다.따라서 지속적인 활성화가 필요하지 않은 시스템에 적합합니다.간단한 작동과 빠른 재설정 동작으로 인해 제어판 및 전자 장치에 널리 사용됩니다.

2. 래칭(유지) 푸시 버튼 스위치

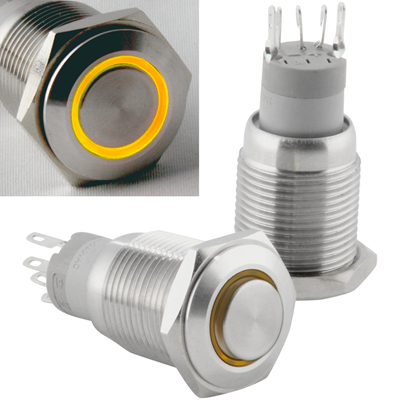

그림 5. 래칭 스위치 예

래칭 푸시 버튼 스위치는 누른 후 마지막 위치에 유지되는 스위치 유형입니다.버튼을 한 번 누르면 다시 눌러 상태를 변경할 때까지 활성화된 상태로 유지됩니다.이를 통해 스위치는 지속적인 압력 없이도 기능을 유지할 수 있습니다.일반적으로 전기 시스템의 켜기/끄기 제어에 사용됩니다.

이 유형의 스위치는 일정한 상태가 필요한 애플리케이션에 안정적인 작동을 제공합니다.사용자는 회로를 활성 상태로 유지하기 위해 버튼을 길게 누를 필요가 없습니다.다시 누르면 상태가 다시 전환되어 장치를 쉽게 제어할 수 있습니다.유지된 동작은 전력 제어 및 장비 작동에 유용합니다.

연락처 구성 기준

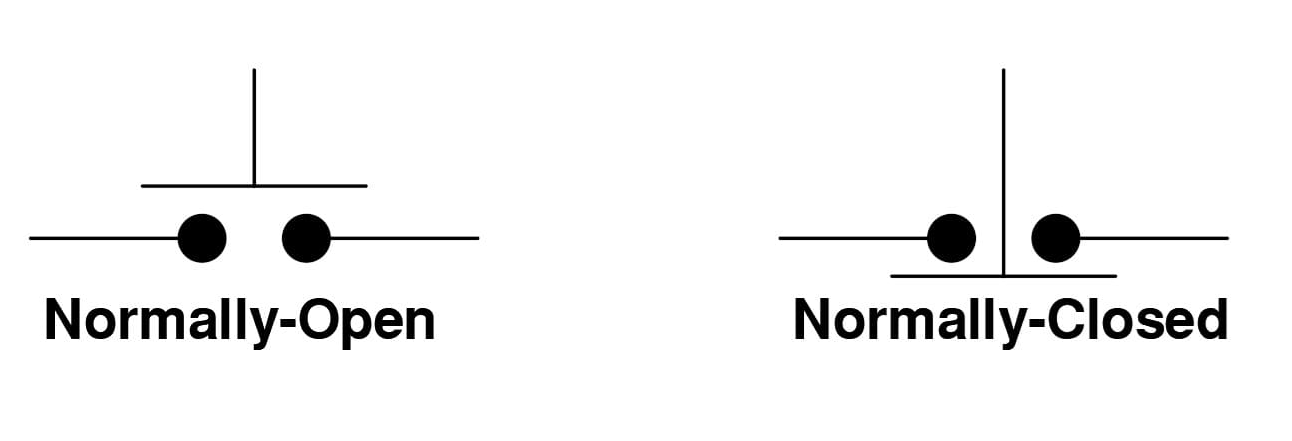

그림 6. NO 대 NC 다이어그램

1. 상시 열림(NO)

상시 열림 푸시 버튼 스위치는 회로가 기본 상태에서 열려 있는 스위치 유형입니다.이는 버튼을 누를 때까지 전류가 흐르지 않음을 의미합니다.버튼을 누르면 접점이 닫히고 전류가 회로를 통과할 수 있습니다.일단 해제되면 회로는 열린 상태로 돌아갑니다.

이러한 유형의 구성은 필요할 때만 활성화가 필요한 제어 시스템에 일반적으로 사용됩니다.사용자가 트리거하지 않는 한 회로가 비활성 상태로 유지됩니다.동작은 작동 중에 간격이 닫히는 일반적인 접촉 다이어그램에 명확하게 표시됩니다.시작 버튼 및 신호 입력에 널리 사용됩니다.

2. 상시 닫힘(NC)

상시 닫힘 푸시 버튼 스위치는 회로가 기본 상태에서 닫혀 있는 스위치 유형입니다.이를 통해 버튼을 누르지 않아도 전류가 계속 흐르게 됩니다.버튼을 누르면 회로가 열리고 전류 흐름이 중단됩니다.버튼을 놓으면 폐쇄 회로 상태가 복원됩니다.

이 구성은 안전 시스템 및 비상 정지 기능에 일반적으로 사용됩니다.이는 의도적으로 중단되지 않는 한 회로가 활성 상태를 유지하도록 보장합니다.접점 상태의 변화는 작동 중 표준 다이어그램에 명확하게 표시됩니다.보호를 위해 전류 차단이 필요한 애플리케이션에 유용합니다.

장대와 던지기 기준

그림 7. SPST 및 SPDT 다이어그램

SPST 및 SPDT는 하나의 전기 회로를 제어하는 ​​단극 스위치 구성입니다.SPST(Single Pole Single Throw) 스위치에는 하나의 입력과 하나의 출력이 있어 간단한 켜기/끄기 제어가 가능합니다.이는 회로를 연결하거나 연결을 끊는 기본 스위치 역할을 합니다.따라서 간단한 스위칭 작업에 적합합니다.

SPDT(Single Pole Double Throw) 스위치도 하나의 회로를 제어하지만 두 가지 가능한 출력 경로를 제공합니다.이를 통해 전류가 두 연결 중 하나로 전달될 수 있습니다.이는 두 개의 서로 다른 회로나 모드 중에서 선택하는 데 유용합니다.이 다이어그램은 일반적으로 두 출력 사이를 전환하는 하나의 입력을 보여줍니다.

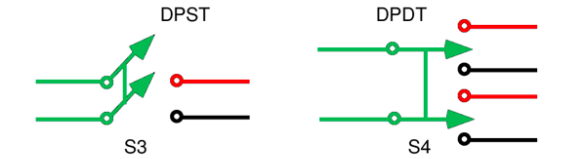

그림 8. DPST 및 DPDT 다이어그램

DPST 및 DPDT는 여러 회로를 동시에 제어하도록 설계된 이중 극 스위치 구성입니다.DPST(Double Pole Single Throw) 스위치는 단일 동작으로 두 개의 개별 회로를 동시에 제어할 수 있습니다.이를 통해 두 회로를 함께 켜거나 끌 수 있습니다.이는 동기화 제어가 필요한 애플리케이션에 유용합니다.

DPDT(Double Pole Double Throw) 스위치는 두 개의 회로를 제어하고 각각에 대해 두 개의 스위칭 경로를 제공합니다.여러 가지 방법으로 전류를 방향 전환하여 더욱 복잡한 스위칭이 가능합니다.이 구성은 반전 회로 및 고급 제어 시스템에 일반적으로 사용됩니다.이 다이어그램은 일반적으로 두 출력 세트 사이를 전환하는 두 극을 보여줍니다.

푸시 버튼 스위치의 장점과 단점

푸시 버튼 스위치의 장점

• 간단하고 조작하기 쉽습니다.

• 빠른 응답 시간

• 컴팩트하고 공간 절약형 디자인

• 반복적으로 사용할 수 있는 신뢰성

• 다양한 크기와 스타일로 이용 가능

• 저전력 및 고전력 시스템 모두에 적합

푸시 버튼 스위치의 한계

• 복잡한 스위치에 비해 제한된 제어

• 시간이 지남에 따른 기계적 마모

• 물리적인 상호작용이 필요함

• 열악한 환경에서는 보호가 필요할 수 있음

• 지원 회로가 없는 연속 스위칭에는 적합하지 않습니다.

푸시 버튼 스위치의 응용

1. 산업용 제어반

푸시 버튼 스위치는 산업 기계에서 시작, 중지 및 재설정 기능을 위해 일반적으로 사용됩니다.장비를 다루는 작업자에게 빠르고 직접적인 제어를 제공합니다.명확한 라벨링과 색상 코딩은 안전성과 효율성을 향상시킵니다.이 스위치는 안정적인 기계 작동에 좋습니다.

2. 가전제품

가전제품 및 장치와 같은 많은 일상 장치는 사용자 입력을 위해 푸시 버튼 스위치를 사용합니다.복잡한 인터페이스 없이 쉽게 기능을 제어할 수 있습니다.컴팩트한 크기로 인해 소형 전자 장치에 적합합니다.유용성과 편의성이 향상되었습니다.

3. 자동차 시스템

푸시 버튼은 엔진 시동, 경적 활성화 및 제어 시스템과 같은 기능을 위해 차량에서 사용됩니다.운전 중에 필수 작업에 빠르게 접근할 수 있습니다.내구성이 뛰어나 다양한 조건에서도 안정적인 성능을 보장합니다.이 스위치는 운전자의 제어력과 편안함을 향상시킵니다.

4. 의료기기

의료 기기는 정밀하고 제어된 작동을 위해 푸시 버튼 스위치를 사용합니다.이를 통해 장비를 안전하고 효율적으로 작동할 수 있습니다.그들의 대응 조치는 다양한 상황에서 중요합니다.깨끗하고 밀봉된 디자인은 위생을 위해 자주 사용됩니다.

5. 홈 오토메이션 시스템

푸시 버튼은 조명, 보안 및 장치 제어를 위해 스마트 홈 시스템에 사용됩니다.자동화된 기능을 제어하기 위한 간단한 인터페이스를 제공합니다.전자 시스템과의 통합으로 인해 다양한 용도로 사용할 수 있습니다.현대 가정의 편의성을 향상시킵니다.

6. 제어 및 계측 시스템

측정 및 제어 시스템에서 푸시 버튼은 기능을 트리거하고 설정을 조정하는 데 사용됩니다.시스템 제어를 위한 정확한 수동 입력을 제공합니다.이들의 신뢰성은 민감한 애플리케이션에서 일관된 성능을 보장합니다.이 스위치는 테스트 및 모니터링 설정에 널리 사용됩니다.

푸시 버튼 스위치 vs 토글 스위치 vs 로커 스위치

특징	푸시 버튼 스위치	토글 스위치	로커 스위치
작동력	1.5~5N(일반)	2~6N(일반)	2~5N(일반)
이동거리	0.5~3mm	2~6mm	1.5~4mm
작업 유형	순간 또는 래칭	유지관리만	유지관리만
전기적 수명	100,000~1,000,000 사이클	50,000~200,000 사이클	50,000~150,000 사이클
기계적 수명	최대 1,000,000+ 프레스	100,000~500,000 토글	100,000~300,000 프레스
연락처 등급	0.1A~10A(낮음~ 중간)	3A~20A(중간 높게)	6A~20A(중간 높게)
장착 구멍 크기	8mm, 12mm, 16mm, 22mm	일반 6mm~12mm	20mm~30mm 직사각형 컷아웃
패널 두께	1~6mm	1~5mm	1~4mm
스위칭 속도	<10ms 응답	10~20ms	10~20ms
연락처 저항	≤50mΩ(통상)	20mΩ 이하(통상)	20mΩ 이하(통상)
밀봉 등급	최대 IP67/IP68 사용 가능	일반적으로 IP40~IP65	일반적으로 IP40~IP65
조명 옵션	공통(LED 링/표시기)	제한적	공통(백라이트 종류)
터미널 유형	납땜, 나사, 빠른 연결	납땜, 나사	빠른 연결, 블레이드
작동 온도	-25°C ~ +85°C 전형적인	-20°C ~ +85°C	-20°C ~ +85°C

결론

푸시 버튼 스위치는 간단한 수동 입력을 통해 전기 회로를 제어하는 안정적이고 쉬운 방법을 제공합니다.이들의 작동은 잘 정의된 내부 구성 요소와 순간, 래칭, NO/NC, 다양한 폴 및 스로우 유형과 같은 다양한 구성을 통해 지원되는 기본 접점 이동을 기반으로 합니다.기계적 마모와 같은 일부 제한에도 불구하고 빠른 응답, 컴팩트한 디자인 및 다용성으로 인해 산업 전반에 걸쳐 널리 사용됩니다.올바른 스위치 선택은 적절한 성능과 장기적인 신뢰성을 보장하기 위해 전기 정격, 작동 유형, 환경 및 제작 품질에 따라 달라집니다.
