열교환기: 작동 원리, 유형 및 응용

열교환기는 유체 간에 열을 전달하여 온도를 제어하고 효율성을 향상시키는 데 도움이 됩니다.이 기사에서는 열교환기가 무엇인지, 그리고 간단한 용어로 어떻게 작동하는지 알아봅니다.또한 주요 유형과 주요 구성 요소를 살펴보겠습니다.또한 성능에 영향을 미치는 요소와 열 교환기가 일반적으로 사용되는 위치를 이해하게 됩니다.

카탈로그

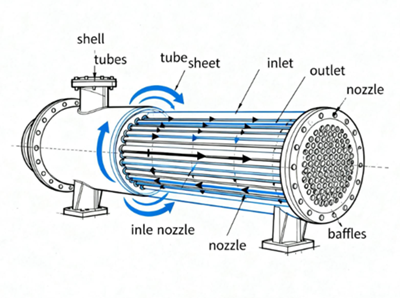

그림 1. 열교환기 개요

열교환기란 무엇입니까?

열 교환기는 둘 이상의 유체를 혼합하지 않고 열을 전달하는 데 사용되는 장치입니다.주요 목적은 뜨거운 유체에서 차가운 유체로 열에너지를 효율적으로 이동시키는 것입니다.이러한 유체는 시스템에 따라 액체, 기체 또는 이 둘의 조합일 수 있습니다.열교환기는 온도를 제어하기 위해 산업 공정, HVAC 시스템 및 발전에 널리 사용됩니다.열 전달을 제어함으로써 에너지 효율성과 시스템 성능을 향상시키는 데 도움이 됩니다.

열교환기는 어떻게 작동합니까?

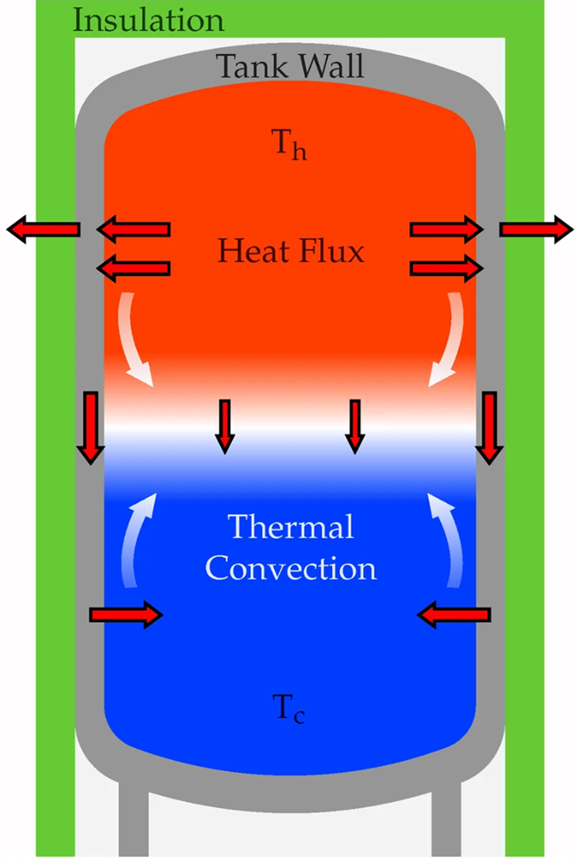

그림 2. 시스템의 열 전달 및 대류

열 교환기는 분리 표면을 통해 고온 유체의 열을 저온 유체로 전달하여 작동합니다.열은 먼저 유체를 분리하는 단단한 벽을 가로질러 전도를 통해 이동합니다.동시에 각 유체 내에서 대류가 발생하여 열이 고르게 분산되도록 돕습니다.유체 간의 온도 차이로 인해 이러한 열 전달 과정이 지속적으로 진행됩니다.뜨거운 유체는 에너지를 잃으면서 냉각되고, 차가운 유체는 그 에너지를 흡수하여 따뜻해집니다.흐름 이동은 효율적인 열 교환을 유지하는 데 중요한 역할을 합니다.이 과정은 온도 차이와 유체 움직임이 있는 한 계속됩니다.

열교환기의 종류

쉘 앤 튜브 열 교환기

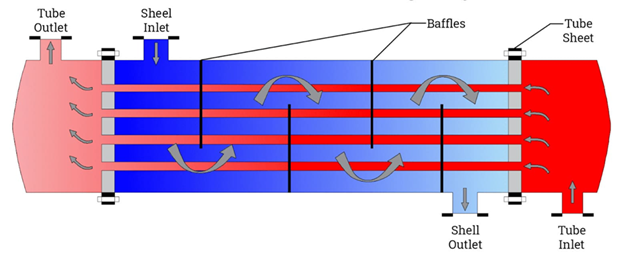

그림 3. 쉘 앤 튜브 열교환기 다이어그램

쉘 앤 튜브 열교환기는 원통형 쉘 내부에 둘러싸인 튜브 묶음으로 구성된 널리 사용되는 유형입니다.한 유체는 튜브를 통해 흐르고 다른 유체는 쉘 내부의 튜브 주위로 흐릅니다.유체가 별도의 경로로 이동할 때 열은 튜브 벽을 통해 전달됩니다.쉘 내부의 배플은 흐름을 안내하고 열 전달 효율을 향상시킵니다.이 디자인은 내구성이 뛰어나고 고압 및 고온 응용 분야에 적합합니다.발전소, 정유소, 화학 산업에서 일반적으로 사용됩니다.그러나 컴팩트한 디자인에 비해 크기가 더 커질 수 있고 더 많은 공간이 필요합니다.

판형 열교환기

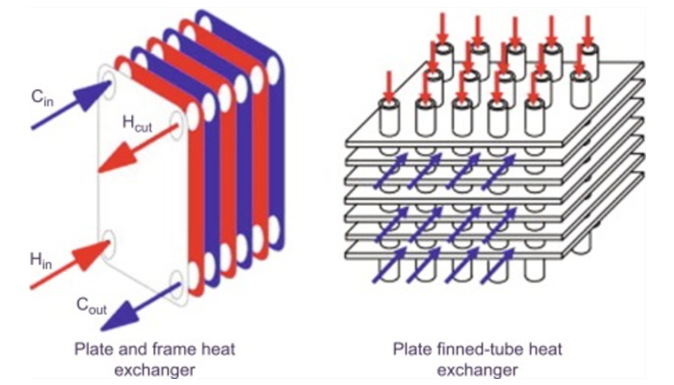

그림 4. 판형 열교환기 설계

판형 열 교환기는 여러 개의 얇은 금속판을 사용하여 유체 간에 열을 전달하는 소형 장치입니다.유체는 플레이트에 의해 형성된 교대 채널을 통해 흐르므로 혼합 없이 긴밀한 접촉이 가능합니다.이 디자인은 넓은 표면적을 생성하여 열 전달 효율을 향상시킵니다.흐름 패턴은 일반적으로 난류를 촉진하여 열 교환을 향상시킵니다.이는 HVAC 시스템, 식품 가공 및 냉동에 일반적으로 사용됩니다.판형 열교환기는 모듈식 구조로 인해 청소 및 유지 관리가 쉽습니다.그러나 압력이 매우 높은 응용 분야에는 적합하지 않을 수 있습니다.

공냉식 열교환기

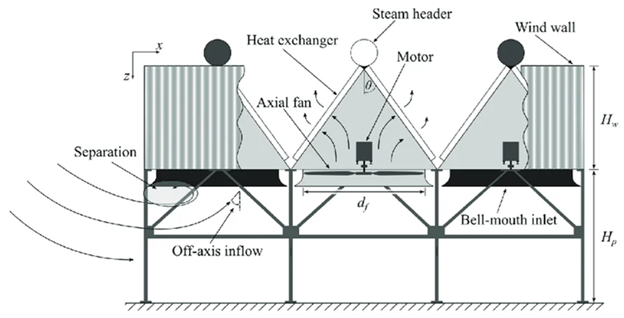

그림 5. 공냉식 열교환기 시스템

공냉식 열교환기는 냉각을 위해 물이나 액체 대신 주변 공기를 사용합니다.열을 제거하기 위해 표면에 공기를 불어넣는 핀 튜브와 대형 팬으로 구성됩니다.핀은 표면적을 늘려 열을 공기 중으로 더욱 효과적으로 전달하는 데 도움을 줍니다.뜨거운 유체가 튜브를 통해 흐르면 열이 주변 공기로 방출됩니다.이러한 시스템은 일반적으로 발전소, 석유화학 시설, 원격지에서 사용됩니다.물이 제한되어 있거나 사용할 수 없는 경우에 유용합니다.그러나 성능은 기온과 환경 조건에 따라 달라집니다.

이중관 열교환기

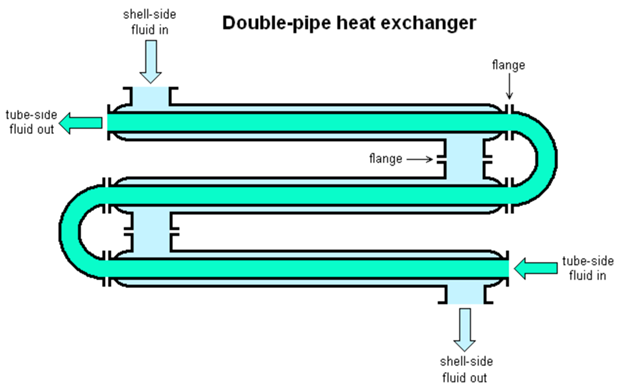

그림 6. 이중 파이프 열 교환기 레이아웃

이중 파이프 열교환기는 다른 파이프 내부에 배치된 하나의 파이프를 사용하는 단순한 설계입니다.한 유체는 내부 파이프를 통해 흐르고 다른 유체는 외부 파이프를 통해 흐릅니다.열 전달은 두 유체를 분리하는 벽을 통해 발생합니다.효율성을 높이기 위해 흐름을 평행 또는 역류로 배열할 수 있습니다.이 디자인은 간단한 구조로 인해 설치 및 유지 관리가 쉽습니다.일반적으로 소규모 및 저용량 애플리케이션에 사용됩니다.그러나 표면적이 제한되어 대규모 산업 시스템에는 적합하지 않습니다.

핀 튜브 열교환기

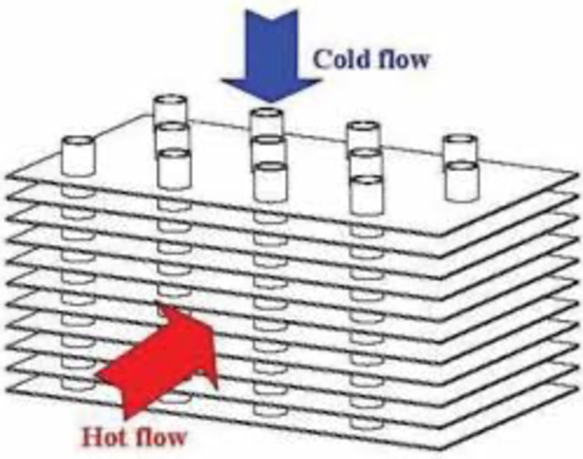

그림 7. 핀 튜브 열교환기 설계

핀 튜브 열교환기는 핀이라고 불리는 확장된 표면을 사용하여 열 전달을 개선합니다.이 핀은 튜브에 부착되어 주변 유체에 노출되는 표면적을 늘립니다.유체가 튜브를 통해 흐르면 열이 핀으로 전달된 다음 외부 환경으로 전달됩니다.이 설계는 공기와 같이 한 유체의 열 전달 능력이 낮은 경우에 특히 효과적입니다.일반적으로 라디에이터, 에어컨 및 산업용 냉각 시스템에 사용됩니다.증가된 표면적은 크기를 크게 늘리지 않고도 전반적인 효율성을 향상시키는 데 도움이 됩니다.그러나 핀에는 먼지가 쌓일 수 있으므로 정기적인 청소가 필요할 수 있습니다.

열교환기의 구성 요소

튜브 - 튜브는 열 교환기를 통해 작동 유체 중 하나를 운반합니다.이는 유체 사이에서 열 전달이 발생하는 표면을 제공합니다.이러한 배열은 흐름 방향과 열교환 효율을 제어하는 ​​데 도움이 됩니다.

접시 - 플레이트는 열 전달을 허용하면서 유체를 분리하는 채널을 생성합니다.표면 접촉을 극대화하고 효율성을 높이기 위해 얇습니다.플레이트는 소형 열교환기 설계에 일반적으로 사용됩니다.

쉘 -쉘은 내부 구성 요소를 함께 고정하는 외부 케이스입니다.이는 튜브나 내부 표면 주위로 유체의 흐름을 지시합니다.또한 구조적 지원과 억제 기능도 제공합니다.

지느러미 - 핀은 열 전달 면적을 늘리기 위해 추가된 확장된 표면입니다.특히 공기가 포함된 경우 열 방출을 개선하는 데 도움이 됩니다.핀은 공냉식 시스템에 일반적으로 사용됩니다.

헤더- 헤더는 유체를 여러 튜브나 채널에 고르게 분배합니다.이는 열교환기 전반에 걸쳐 일관된 흐름을 보장합니다.적절한 분배는 효율적인 열 전달을 유지하는 데 도움이 됩니다.

열교환기에 사용되는 재료

구리 - 구리는 열전도율이 뛰어나 효율적인 열 전달에 이상적입니다.HVAC 및 냉동 시스템에 널리 사용됩니다.또한 제조시 성형 및 결합이 쉽습니다.

알루미늄 - 알루미늄은 가볍고 열전달 특성이 좋습니다.이는 공냉식 및 자동차 열교환기에 일반적으로 사용됩니다.내식성이 뛰어나 옥외 사용에 적합합니다.

스테인레스 스틸 - 스테인레스 스틸은 높은 강도와 내식성을 제공합니다.열악한 환경 및 화학 응용 분야에 적합합니다.내구성이 필요한 곳에 흔히 사용됩니다.

탄소강 - 탄소강은 산업용으로 강력하고 비용 효율적입니다.부식이 덜 우려되는 시스템에 사용됩니다.이는 대형 유닛에 대한 우수한 구조적 지원을 제공합니다.

티타늄 - 티타늄은 특히 바닷물에서 부식에 매우 강합니다.해양 및 부식성이 높은 환경에서 사용됩니다.비싸지만 긴 서비스 수명을 제공합니다.

열교환기의 성능 요인

열전달 계수 - 이 요소는 유체 사이에서 열이 얼마나 쉽게 이동하는지를 측정합니다.계수가 높을수록 열 전달 효율이 향상됩니다.이는 유체 특성과 표면 상태에 따라 다릅니다.

온도차 - 온도차가 클수록 열전달이 빨라집니다.이 차이가 전체 열교환 과정을 주도합니다.안정적인 기울기를 유지하면 성능이 향상됩니다.

유량 - 유량은 열이 얼마나 빨리 운반되거나 공급되는지에 영향을 미칩니다.유속이 높을수록 열 전달이 향상되지만 에너지 사용이 증가할 수 있습니다.효율성을 위해서는 적절한 균형이 필요합니다.

압력 강하 - 압력 강하는 흐름 중에 유체가 직면하는 저항을 나타냅니다.높은 압력 강하는 시스템 효율성을 감소시키고 에너지 소비를 증가시킬 수 있습니다.설계상으로 통제되어야 합니다.

표면적 - 표면적이 넓을수록 더 많은 열이 전달됩니다.설계에서는 핀이나 플레이트를 사용하여 면적을 늘리는 경우가 많습니다.이는 전반적인 시스템 효율성을 향상시킵니다.

열교환기의 장점과 단점

열교환기의 장점

• 시스템의 에너지 효율성 향상

• 운영 비용 절감

• 온도 조절 지원

• 다양한 유체 유형에 사용 가능

• 프로세스 신뢰성 향상

• 다양한 산업 분야에서 널리 사용됨

열교환기의 단점

• 설치 비용이 많이 들 수 있음

• 정기적인 유지관리가 필요함

• 오염으로 인해 효율성이 저하될 수 있습니다.

• 대형 시스템에는 더 많은 공간이 필요합니다.

• 성능은 조건에 따라 다름

• 시간이 지남에 따라 누출이 발생할 수 있음

열교환기의 응용

1. HVAC 시스템

열교환기는 실내 온도를 조절하기 위해 난방, 환기 및 공조 시스템에 사용됩니다.공기 흐름이나 유체 사이에 열을 전달하여 편안함을 유지하는 데 도움이 됩니다.이는 건물의 에너지 효율성을 향상시킵니다.에어컨과 난방 장치에서 흔히 발견됩니다.

2. 발전

발전소에서는 열교환기를 사용하여 물을 증기 및 냉각 시스템으로 변환합니다.이는 에너지 생산 및 열 관리에서 중요한 역할을 합니다.효율적인 열 전달은 전체 플랜트 성능을 향상시킵니다.보일러와 콘덴서에 사용됩니다.

3. 자동차 산업

자동차는 라디에이터, 인터쿨러와 같은 열교환기를 사용합니다.이러한 구성 요소는 엔진 온도를 제어하고 성능을 향상시키는 데 도움이 됩니다.과열을 방지하고 엔진 수명을 연장합니다.그들은 현대 자동차 시스템에 사용됩니다.

4. 화학 처리

열 교환기는 화학 반응 중에 온도를 제어하는 데 사용됩니다.이는 안전하고 안정적인 작동 조건을 유지하는 데 도움이 됩니다.적절한 온도 제어는 제품 품질을 향상시킵니다.그들은 화학 공장에서 널리 사용됩니다.

5. 석유 및 가스 산업

정유소에서 열교환기는 처리 및 정제 과정에서 온도를 관리합니다.이는 효율성을 향상시키고 에너지 낭비를 줄이는 데 도움이 됩니다.이는 업스트림 및 다운스트림 작업 모두에 사용됩니다.대규모 생산에서는 이들의 역할이 매우 중요합니다.

6. 식품 및 음료 산업

열교환기는 저온살균 및 온도 제어에 사용됩니다.적절한 가열 및 냉각 조건을 유지하여 식품 안전을 보장합니다.이는 제품 품질과 유통기한을 보존하는 데 도움이 됩니다.그들은 일반적으로 유제품 및 음료 가공에 사용됩니다.

결론

열 교환기는 시스템을 안정적이고 생산적으로 유지하면서 유체 간에 열 에너지를 효율적으로 이동시키는 데 중요한 역할을 합니다.성능은 설계 유형, 내부 구성 요소, 재료 선택 및 온도 차이, 유속, 표면적과 같은 요인에 따라 달라집니다.다양한 열교환기 유형은 소형 HVAC 장치부터 대규모 산업 시스템까지 다양한 작동 조건에 적합합니다.광범위한 적용 범위를 갖춘 열교환기는 에너지 효율성, 온도 제어 및 안정적인 작동에 필수적입니다.
