전기 절연체: 작동 원리, 유형 및 용도

전기 절연체는 전기 시스템의 일부를 전원에서 안전하게 분리하는 데 도움이 됩니다.이 기사에서는 전기 절연체가 무엇인지, 이것이 안전에 중요한 이유, 무부하 조건에서 작동하는 방법에 대해 알아봅니다.또한 주요 구성 요소, 일반적인 유형 및 회로 차단기와 어떻게 다른지 이해하게 됩니다.마지막에는 전기 시스템에서 절연체가 어디에 사용되는지 알게 될 것입니다.

카탈로그

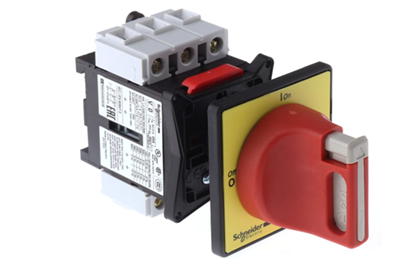

그림 1. 전기 절연체

전기 절연체란 무엇입니까?

전기 절연체는 전원 공급 장치에서 전기 회로의 일부를 완전히 분리하는 데 사용되는 기계적 스위칭 장치입니다.주요 목적은 전원이 공급되는 부분과 전원이 공급되지 않는 부분을 명확하고 눈에 띄게 분리하여 안전한 작업 조건을 보장하는 것입니다.자동 장치와 달리 절연체는 수동으로 작동하며 전류 차단용이 아닌 절연용으로만 설계되었습니다.회로에 물리적인 차단을 발생시켜 유지보수나 검사를 안전하게 수행할 수 있습니다.전기 절연체는 안전성을 향상하고 전류가 흐르는 부품과의 우발적인 접촉을 방지하기 위해 전력 시스템에서 널리 사용됩니다.

전기 절연체가 중요한 이유는 무엇입니까?

전기 절연체는 특히 유지 보수 및 수리 작업 중에 전기 시스템의 안전을 유지하는 데 적합합니다.회로의 특정 부분이 완전히 분리되어 감전이나 장비 손상의 위험이 줄어듭니다.아이솔레이터는 눈에 보이는 열린 간격을 제공함으로써 절연된 부품에 전류가 흐르지 않는다는 것을 확인하는 데 도움이 됩니다.이를 통해 고전압 장비를 더욱 안전하게 작업할 수 있습니다.전기 절연체는 또한 산업 및 배전 환경에서 심각한 위험을 초래할 수 있는 우발적인 전원 공급을 방지하는 데 도움이 됩니다.

전기 절연체 작동 원리

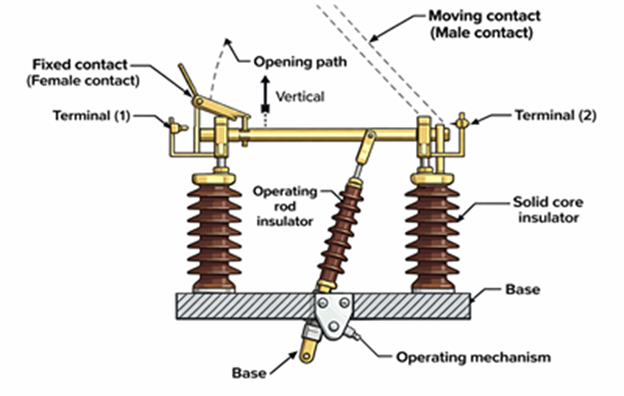

그림 2. 전기 절연체 작동 다이어그램

전기 절연체는 회로에 부하 전류가 흐르지 않을 때만 작동하여 안전한 스위칭 조건을 보장합니다.아이솔레이터가 열리면 움직이는 접점이 고정 접점에서 분리되어 명확한 에어 갭이 생성됩니다.이 공극은 전기 단선을 확인하는 가시적인 장벽 역할을 합니다.개방 동작은 일반적으로 기계적 작동 메커니즘을 통해 수행되므로 원활하고 제어된 움직임이 가능합니다.작동 중에는 전류가 흐르지 않으므로 접점 사이에 아크가 발생하지 않습니다.절연체는 수동으로 다시 닫힐 때까지 완전한 절연을 유지하기 위해 열린 위치를 유지합니다.이 간단한 작동 원리는 전기 회로의 안정적이고 안전한 분리를 보장합니다.

전기 절연체의 구성 요소

• 고정접점

고정 접점은 들어오거나 나가는 라인에 연결된 고정 전도성 부품입니다.절연체가 닫혀 있을 때 전기 연결을 위한 안정적인 지점을 제공합니다.이 구성 요소는 고전압을 처리하고 최소한의 저항으로 안정적인 접촉을 유지하도록 설계되었습니다.

• 연락처 이동

가동접점은 회로를 물리적으로 열거나 닫는 부분입니다.전기 연결을 생성하거나 제거하기 위해 고정 접점에서 멀어지거나 고정 접점 쪽으로 이동합니다.이 디자인은 스위칭 중에 원활한 작동과 적절한 정렬을 보장합니다.

• 절연체

절연체는 전도성 부품을 지지하고 원하지 않는 전류가 접지나 구조물로 흐르는 것을 방지합니다.일반적으로 높은 전기 강도를 위해 도자기 또는 복합 재료로 만들어집니다.이러한 구성 요소는 또한 충전부 사이의 적절한 간격을 유지하기 위한 기계적 지원을 제공합니다.

• 작동 메커니즘

작동 메커니즘은 아이솔레이터의 개폐를 제어합니다.용도에 따라 수동 또는 모터 구동이 가능합니다.이 메커니즘은 작동 중에 접점이 안전하고 정확하게 움직이는 것을 보장합니다.

• 기본 프레임

베이스 프레임은 모든 구성 요소를 함께 고정하고 구조적 안정성을 제공합니다.아이솔레이터의 기계적 부하를 지지하기 위해 일반적으로 금속으로 만들어집니다.또한 프레임은 접점과 절연체의 적절한 정렬을 보장합니다.

전기 절연체의 유형

단일 브레이크 절연체

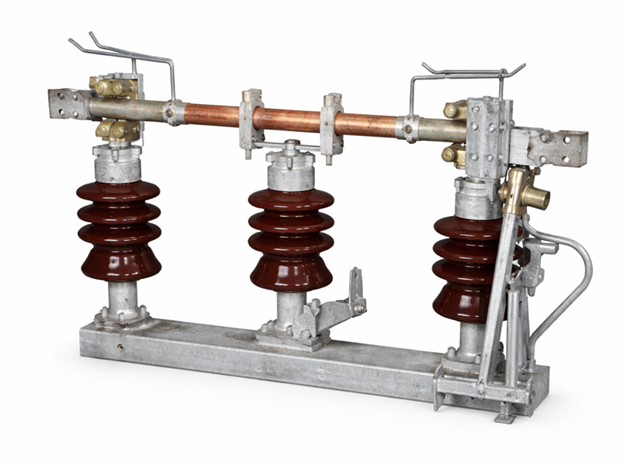

그림 3. 단일 차단 절연체

단일 차단 절연체는 하나의 접점 분리 지점을 사용하여 회로를 분리하는 일종의 전기 절연체입니다.단일 에어 갭을 생성하기 위해 고정 접점에서 분리되는 하나의 이동 접점으로 구성됩니다.이 간단한 구조로 인해 표준 전력 시스템에서 쉽게 작동하고 유지 관리할 수 있습니다.접점 이동은 일반적으로 수평 또는 회전이므로 열린 위치를 명확하게 볼 수 있습니다.간단한 설계로 인해 고압 변전소 및 배전 시스템에 일반적으로 사용됩니다.그림에 표시된 장비는 단순한 접점 배열과 컴팩트한 레이아웃을 반영합니다.단일 차단 절연체는 공간과 비용 효율성이 중요한 응용 분야에 이상적입니다.

이중 브레이크 아이솔레이터

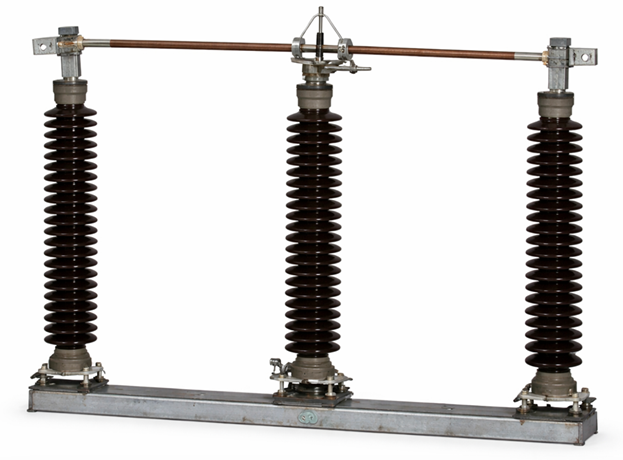

그림 4. 이중 차단 절연체

이중 차단 절연체는 작동 중에 두 개의 별도 접촉 간격을 생성하는 전기 절연체입니다.이 장치에는 양쪽에 있는 두 개의 고정 접점에서 분리되어 이중 절연 지점을 형성하는 중앙 이동 접점이 있습니다.이 설계는 충전부 사이의 거리를 늘려 전기 절연을 향상시킵니다.접점의 움직임이 균형을 이루어 기계적 안정성과 성능이 향상됩니다.더 강한 절연이 필요한 고전압 변전소에서 일반적으로 사용됩니다.그림은 효율적인 연결 해제를 지원하는 대칭 구조를 보여줍니다.이중 차단 절연체는 더 높은 안전 마진과 안정적인 절연을 요구하는 시스템에 적합합니다.

팬터그래프 아이솔레이터

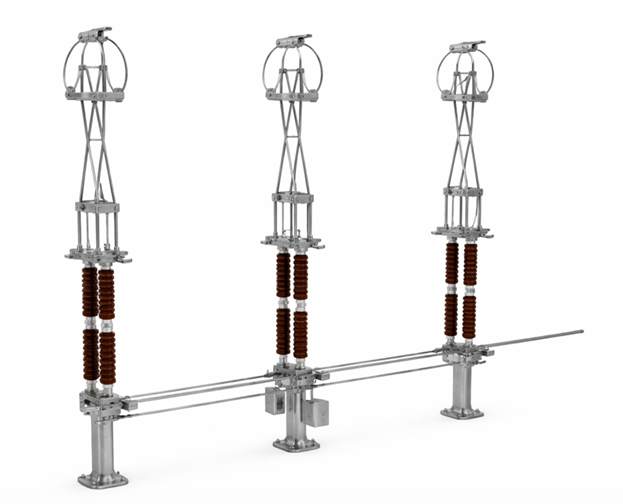

그림 5. 팬터그래프 아이솔레이터

팬터그래프 아이솔레이터는 수직 리프팅 메커니즘을 사용하여 회로를 연결하거나 분리하는 아이솔레이터 유형입니다.이 제품은 가공선과 접촉하기 위해 위쪽으로 올라가는 이동식 암이 특징입니다.이러한 수직 이동을 통해 소형 변전소에서 공간을 효율적으로 사용할 수 있습니다.이 구조에는 작동 중에 확장 및 수축되는 관절형 암이 포함됩니다.수평 공간이 제한된 고전압 애플리케이션에 널리 사용됩니다.그림은 수직 전환 동작을 가능하게 하는 독특한 리프팅 구조를 보여줍니다.팬터그래프 아이솔레이터는 작고 유연한 레이아웃이 필요한 현대식 변전소에 이상적입니다.

수평 브레이크 아이솔레이터

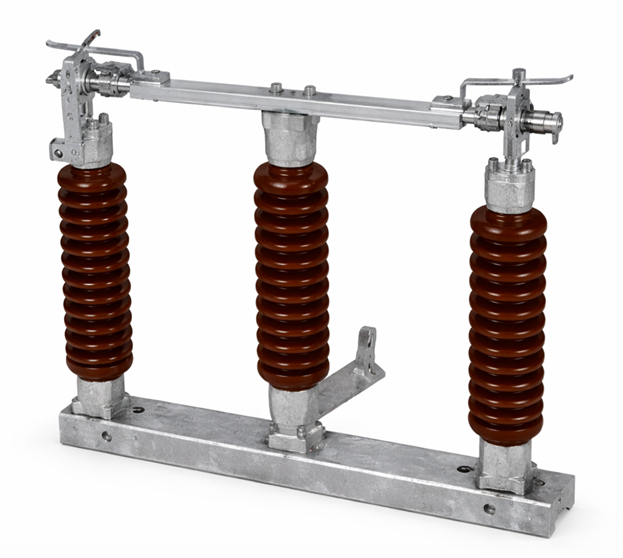

그림 6. 수평 차단 차단기

수평 차단 절연체는 이동 접점이 옆으로 열려 회로를 분리하는 전기 절연체입니다.접점이 수평으로 회전하거나 흔들리면서 접점 사이에 눈에 띄는 간격이 생깁니다.구조가 간단하고 유지보수가 용이하여 옥외 변전소에 흔히 설치되는 유형입니다.이는 열린 위치에 대한 명확한 가시성을 제공하여 작동 안전성을 향상시킵니다.적절한 간격으로 지지 구조물에 쉽게 설치할 수 있도록 설계되었습니다.그림은 이 아이솔레이터 유형의 일반적인 측면 개방 동작을 반영합니다.수평 브레이크 아이솔레이터는 전송 및 배전 시스템에 널리 사용됩니다.

수직 브레이크 아이솔레이터

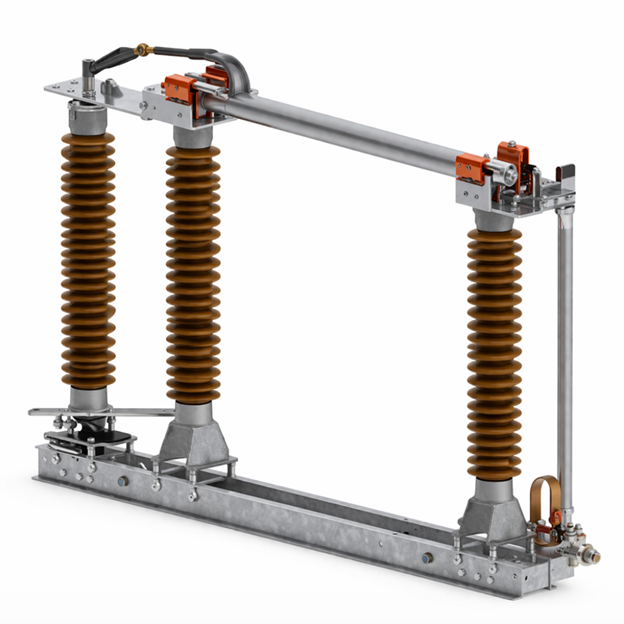

그림 7. 수직 차단 절연체

수직 차단 절연체는 이동 접점이 위쪽 또는 아래쪽으로 열려 절연을 생성하는 전기 절연체입니다.수직 이동은 설치에 필요한 수평 공간을 줄이는 데 도움이 됩니다.이 설계는 공간 제약이 우려되는 변전소에 유용합니다.접점은 수직면에서 이동하여 명확하고 눈에 띄는 분리를 보장합니다.효율적인 공간 활용이 필요한 고전압 시스템에 일반적으로 사용됩니다.그림은 이 아이솔레이터 유형을 정의하는 상향 개방 메커니즘을 강조합니다.수직 차단 절연체는 지상 면적이 제한된 소형 레이아웃에 선호됩니다.

전기 절연체와 회로 차단기

특징	전기 아이솔레이터	회로 차단기
주요 기능	제공 안전을 위한 회로의 물리적 분리	결함 감지 시스템을 보호하기 위해 전류를 차단합니다.
작업 유형	수동 또는 모터 작동식(비자동)	자동 선택적 수동 제어로 트립
부하 처리	에서만 운영됩니다. 0A(무부하 조건)	아래에서 작동 완전 부하 및 결함 전류 조건
정격 차단 용량	0kA(불가능 인터럽트 전류)	일반적으로 6kA 유형에 따라 63kA 이상
아크 처리	호 없음 억제 메커니즘	호를 사용 담금질 방법(공기, 오일, SF₆ 또는 진공)
안전 역할	가시성을 보장합니다 유지보수를 위한 격리	제공 과부하 및 단락으로부터 보호
스위칭 속도	느림(초, 운영자에 따라 다름)	빠르게 (밀리초, 일반적으로 10~100ms)
보호 능력	보호 없음 기능	내장 보호(과전류, 단락, 때로는 지락)
일반적인 사용법	유지보수 격리 및 안전 절차	결함 보호 및 작동 전환
연락작업	다음의 경우에만 열립니다. 전류는 이미 0입니다	다음 기간 동안 열립니다. 전류가 흐르고 있다(사고전류 포함)
자동화 수준	낮음(수동 또는 기본 모터 제어)	높음 (릴레이 제어, 완전 자동 시스템)
설치 면적	설치 위치 변전소 및 스위치야드(고전압 측)	다음에서 사용됨 변전소, 배전반 및 최종 사용자 시스템
디자인 복잡성	단순 기계 구조	복잡한 시스템 감지, 트리핑 및 아크 제어 구성 요소 포함
유지보수 요구 사항	최소 (검사 및 청소)	레귤러 유지 관리 필요(접점, 메커니즘, 아크 챔버)
격리 가시성	눈에 보이는 제공 에어 갭 (명확한 단선)	눈에 보이지 않음 격리;안전을 위해 별도의 아이솔레이터 필요

전기 절연체의 장점과 단점

전기 절연체의 장점

• 안전 확인을 위해 명확하게 보이는 에어 갭을 제공합니다.

• 움직이는 부품 수가 적기 때문에 신뢰성이 높습니다.

• 장기간 사용 시 유지 관리 요구 사항이 낮음

• 복잡한 스위칭 장치에 비해 비용 효율적

• 유지보수 절차 중 안전성 강화

전기 절연체의 단점

• 부하 상태에서는 작동할 수 없습니다.

• 아크 소화 메커니즘을 사용할 수 없습니다.

• 회로 차단기와 같은 추가 장치가 필요합니다.

• 수동 조작으로 전환 시간이 늘어날 수 있음

• 보호 장치에 비해 제한된 기능

• 장애 중단에 적합하지 않음

전기 절연체의 응용

1. 변전소

전기 절연체는 일반적으로 변전소에 설치되어 송전선과 장비의 섹션을 분리합니다.전원 공급 장치에서 고전압 회로를 분리하여 안전한 유지 관리가 가능합니다.이를 통해 사고를 예방하고 안정적인 시스템 작동을 보장할 수 있습니다.

2. 송배전 시스템

전력 전송 네트워크에서 절연체는 결함이 있거나 비활성 섹션을 분리하는 데 사용됩니다.수리 중에 특정 라인을 격리하여 시스템 안정성을 유지하는 데 도움이 됩니다.이는 전력 공급의 전반적인 효율성과 안전성을 향상시킵니다.

3. 산업용 전기 시스템

산업 플랜트에서는 서비스 중에 기계 및 전기 패널을 분리하기 위해 절연체를 사용합니다.이는 전기 장비를 취급할 때 작업자의 안전을 보장합니다.또한 예상치 못한 기계 시동을 방지하는 데도 도움이 됩니다.

4. 스위칭 스테이션

절연체는 서로 다른 네트워크 섹션 간의 전력 흐름을 제어하고 관리하기 위해 스위칭 스테이션에 사용됩니다.이는 전체 시스템을 중단하지 않고 회로를 격리하는 안전한 방법을 제공합니다.이는 유연한 시스템 운영을 지원합니다.

5. 재생에너지 시스템

태양광 및 풍력 발전 시스템에서는 절연체를 사용하여 그리드에서 패널이나 터빈을 분리합니다.이를 통해 신재생에너지 설비를 안전하게 유지보수하고 점검할 수 있습니다.또한 전기 위험으로부터 기술자를 보호합니다.

6. 철도 전기화 시스템

전기 절연체는 철도 시스템에서 유지 관리 작업을 위해 가공선을 분리하는 데 사용됩니다.수리하기 전에 트랙 부분의 전원이 차단되었는지 확인합니다.이는 전기 철도 네트워크에서 작업하는 유지 관리 직원의 안전을 향상시킵니다.

결론

전기 절연체는 전류가 흐르는 회로에서 전원이 차단된 부분을 분리하는 명확하고 안정적인 방법을 제공함으로써 전기 안전에 중요한 역할을 합니다.그 가치는 단순한 설계, 눈에 보이는 절연, 변전소, 송전 시스템, 산업 설정 및 기타 전력 응용 분야에서의 폭넓은 사용에서 비롯됩니다.다양한 절연체 유형은 특정 설치 및 공간 요구 사항에 맞게 설계되었지만 제한 사항으로 인해 무부하 스위칭에만 적합합니다.기능, 부품, 이점 및 용도를 이해하면 안전하고 효과적인 시스템 작동에 적합한 절연체를 선택하는 데 도움이 됩니다.
