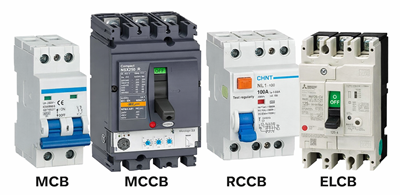

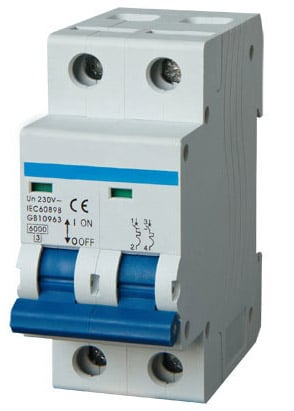

소형 회로 차단기(MCB)는 저전압 회로가 손상되지 않도록 보호하는 데 사용되는 자동 전기 보호 장치입니다.전류가 안전 수준을 초과하면 전기 공급을 차단하여 작동합니다.이는 하나의 회로에 너무 많은 장치가 연결되는 등 과부하 조건으로 인한 과열을 방지하는 데 도움이 됩니다.또한 갑작스러운 전류 급증으로 인해 배선과 장비가 손상될 수 있는 단락으로부터 보호합니다.MCB는 추가 위험을 방지하기 위해 신속하게 회로를 트립하고 연결을 끊습니다.신뢰성이 높고 트립 후 재설정이 쉽기 때문에 가정이나 소규모 건물에서 널리 사용됩니다.

MCCB(배선형 회로 차단기)란 무엇입니까?

MCCB (Molded Case Circuit Breaker)

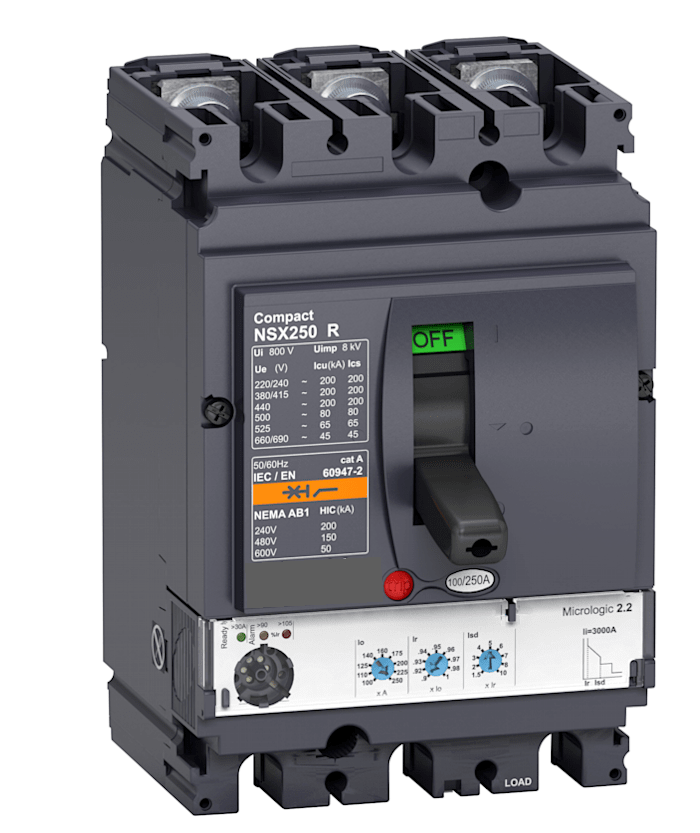

그림 3. MCCB(배선형 회로 차단기)

MCCB(Molded Case Circuit Breaker)는 전기 시스템의 더 높은 전류 레벨을 처리하도록 설계된 회로 차단기 유형입니다.더 많은 전력이 필요한 응용 분야에서 회로와 장비를 보호하는 데 사용됩니다.MCCB는 과도한 전류 흐름을 차단하여 과부하 또는 결함 조건으로 인한 손상을 방지할 수 있습니다.주요 기능 중 하나는 조정 가능한 트립 설정으로, 이를 통해 사용자는 차단기가 회로를 분리하는 시점을 제어할 수 있습니다.따라서 부하 요구 사항에 따라 유연한 보호가 필요한 시스템에 적합합니다.MCCB는 더 높은 용량의 보호가 필요한 대규모 전기 설비에 일반적으로 사용됩니다.

RCCB(잔류전류 차단기)란 무엇입니까?

RCCB (Residual Current Circuit Breaker)

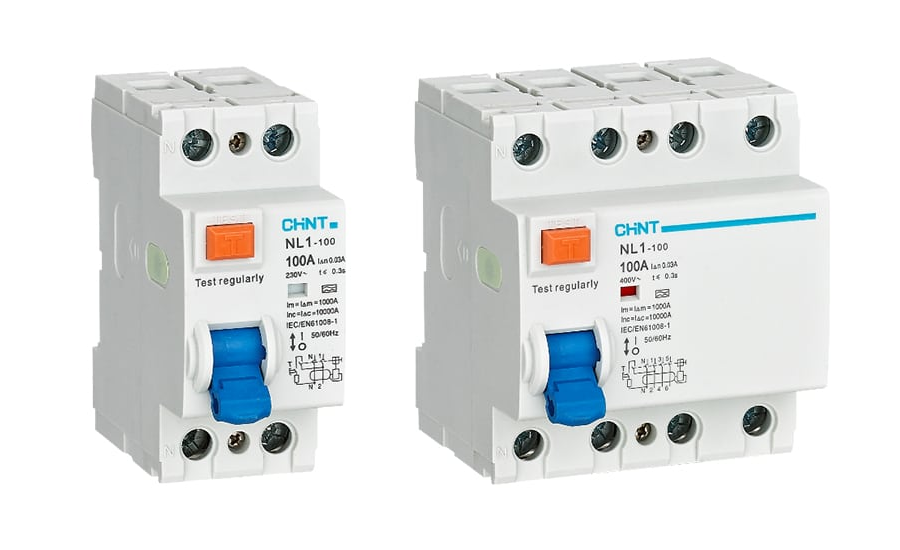

그림 4. RCCB(잔류 전류 차단기)

잔류 전류 차단기(RCCB)는 감전으로부터 사람을 보호하는 데 사용되는 안전 장치입니다.의도한 경로 외부로 전기가 흐를 때 발생하는 누설 전류를 감지하여 작동합니다.이러한 불균형이 감지되면 RCCB는 신속하게 전원 공급 장치의 연결을 끊습니다.이는 전기적 결함으로 인한 심각한 부상이나 치명적인 사고를 예방하는 데 도움이 됩니다.RCCB는 매우 민감하며 짧은 시간에 작은 누설 전류에도 반응할 수 있습니다.전기 안전을 향상시키기 위해 일반적으로 주택과 건물에 설치됩니다.

ELCB(누전차단기)란 무엇입니까?

ELCB (Earth Leakage Circuit Breaker)

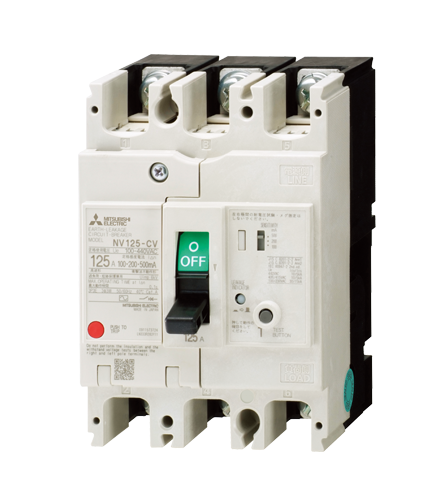

그림 5. ELCB(누전차단기)

누전차단기(ELCB)는 접지로의 전류 누출을 감지하는 데 사용되는 장치입니다.이는 의도하지 않은 경로를 통해 전류가 흐르게 할 수 있는 전기적 결함을 모니터링하여 작동합니다.이러한 누출이 감지되면 ELCB는 위험을 줄이기 위해 전원 공급을 차단합니다.ELCB에는 전압 작동형과 전류 작동형의 두 가지 주요 유형이 있습니다.각 유형은 누전 조건에 따라 다르게 반응합니다.ELCB는 접지 보호가 중요한 전기 시스템의 안전성을 향상시키는 데 사용됩니다.

MCB와 MCCB의 차이점

특징	MCB	MCCB
현재 등급 범위	0.5A~100A	16A ~ 2500A
전압 정격	최대 240/415V AC	최대 600V AC(사양에 따라 다름) 모델)
여행 설정	고정(공장 설정)	조절 가능(열 및 자기)
차단 용량	6kA ~ 16kA	25kA ~ 100kA
폴란드 사용 가능	1P, 2P, 3P, 4P	1P~4P
장착 유형	DIN 레일 장착	패널/베이스 장착
물리적 크기	소형(모듈식)	대형(성형 케이스)
열 보호	고정 바이메탈 스트립	조정 가능한 열 여행
자기 보호	순간이동 고정	조정 가능한 자기 여행
아크 담금질	기본 아크 슈트	고급 아크 슈트 시스템
작동 메커니즘	토글 스위치	토글 또는 전동식 메커니즘
재설정 방법	수동 재설정	수동 또는 원격 재설정
액세서리 지원	제한됨(보조 접점)	광범위(션트트립, UV 해제, 경보)
적용 범위	주거용 및 조명 상업	산업용 및 중량물 상업
선택성 조정	제한적	높음(조정 지원 연구)

RCCB와 ELCB의 차이점

특징	RCCB(잔류전류회로) 차단기)	ELCB(누전회로 차단기)
탐지 원리	전류 불균형 측정 (위상 대 중립)	접지 전압을 측정하거나 누설 전류(전압/전류 유형)
운영 수량	잔류 전류(IΔ)	접지 전압(V) 또는 누설 현재(이전 유형)
일반적인 감도 범위	10mA, 30mA, 100mA, 300mA	50mA~500mA(매우 다양함)
여행 임계값 정확도	±5% ~ ±10%	±20% 이상
응답 시간	30ms 이하(30mA 장치의 경우)	50~200ms
전압 의존성	접지 전압과 무관함	전압 유형에는 적절한 것이 필요합니다. 접지 전압
접지선 요구 사항	작동에 필요하지 않음	적절한 접지가 필요합니다 연결
보호 범위	모든 누출 경로를 감지합니다. (간접접촉 포함)	결함 반환으로 제한됨 접지선을 통해
충격 방지 기능	높음(30mA는 인체를 보호함) 몸)	보통(신뢰도가 낮음 충격 방지)
설치기준	현대 IEC에서 널리 사용됨 시스템	현대에서는 거의 쓸모가 없습니다. 표준
사용 가능한 유형	AC, A, F, B 유형	전압 작동 및 현재 운영되는 (구형)
거짓 트립	낮음(안정적인 설계)	높음(외부 영향을 받음) 전압 장애)
선택성 옵션	사용 가능(시간 지연 RCCB)	제한적이거나 사용할 수 없음
응용 분야	주거용, 상업용, 산업의	이전 설치, 레거시 시스템
유지 보수 요구 사항	낮음(테스트 버튼을 주기적으로 확인)	더 높음(지구 시스템은 정기적으로 확인됨)
최신 규정 준수	완벽하게 준수(IEC/BS 기준)	대부분 규정을 준수하지 않거나 더 이상 사용되지 않음

MCB MCCB RCCB 및 ELCB의 적용

1. 주거용 전기 시스템

MCB와 RCCB는 배선과 사람을 보호하기 위해 가정에서 널리 사용됩니다.전기 화재를 예방하고 감전 위험을 줄이는 데 도움이 됩니다.일상의 안전을 위해 분전반에 설치되는 장치입니다.이를 사용하면 가정에서 안정적이고 안전한 전원 공급이 보장됩니다.

2. 상업용 건물

상업용 설정에는 조명, HVAC 및 사무 장비에 대한 안정적인 보호가 필요합니다.MCCB는 부하 수요가 높기 때문에 자주 사용됩니다.RCCB는 공유 공간에 추가적인 안전 계층을 추가합니다.이 조합은 운영 및 개인 보호를 모두 보장합니다.

3. 산업시설

업계에서는 MCCB를 사용하여 중장비 및 고전력 시스템을 관리합니다.이러한 장치는 큰 전류를 처리하고 고가의 장비를 보호합니다.가동 중지 시간과 손상을 방지하려면 안정적인 보호가 중요합니다.올바르게 사용하면 생산성과 시스템 안전성이 향상됩니다.

4. 배전반

시스템 설계에 따라 4개 장치 모두 분전반에 사용할 수 있습니다.여러 회로를 관리하고 오류로부터 보호하는 데 도움이 됩니다.적절한 배치는 조직적이고 안전한 전력 분배를 보장합니다.이는 소규모 시스템과 대규모 시스템 모두에 좋습니다.

5. 실외 및 열악한 환경

일부 설치에는 습기나 먼지와 같은 까다로운 조건에서 보호가 필요합니다.시스템 요구에 따라 MCCB 및 ELCB를 사용할 수 있습니다.이러한 장치는 불안정한 환경에서도 안전을 유지하는 데 도움을 줍니다.올바른 장치를 선택하면 장기적인 성능이 보장됩니다.

6. 전문 안전 설비

특정 지역에서는 작업장이나 젖은 장소와 같은 추가 안전 조치가 필요합니다.RCCB는 일반적으로 이러한 환경에서 충격 위험을 줄이는 데 사용됩니다.ELCB는 누전 모니터링이 필요한 곳에 사용될 수도 있습니다.이러한 애플리케이션은 인간의 생명과 장비를 보호하는 데 중점을 둡니다.

결론

각 회로 보호 장치는 배선 및 장비 보호부터 감전으로부터 사람을 보호하는 것까지 서로 다른 목적을 수행합니다.MCB 및 MCCB는 다양한 용량 수준에서 과부하 및 단락 보호를 처리하는 반면, RCCB 및 ELCB는 누출 및 접지 오류에 중점을 둡니다.감도, 응답 및 적용 분야의 차이로 인해 주거용, 상업용 및 산업 시스템과 같은 특정 환경에 적합합니다.효과적이고 안정적인 보호를 보장하기 위해 올바른 장치를 선택하는 것은 부하, 안전 요구 사항 및 시스템 조건에 따라 달라집니다.
