장치에서 AC 어댑터를 사용하는 이유

휴대폰을 충전하거나 노트북에 전원을 공급할 때 AC 어댑터를 매일 사용하지만 작동 방식을 이해하면 큰 변화를 가져올 수 있습니다.전압, 전류 및 전력 등급이 장치와 어떻게 일치하는지 알면 손상을 방지하고 모든 것이 원활하게 작동하도록 유지하는 데 도움이 됩니다.또한 커넥터 유형과 극성이 호환성에 어떤 영향을 미치는지 확인할 수 있습니다.이러한 기본 사항을 명확하게 이해하면 일상적인 상황에서 AC 어댑터를 선택하고 사용하는 것이 훨씬 쉽고 안정적이 됩니다.

카탈로그

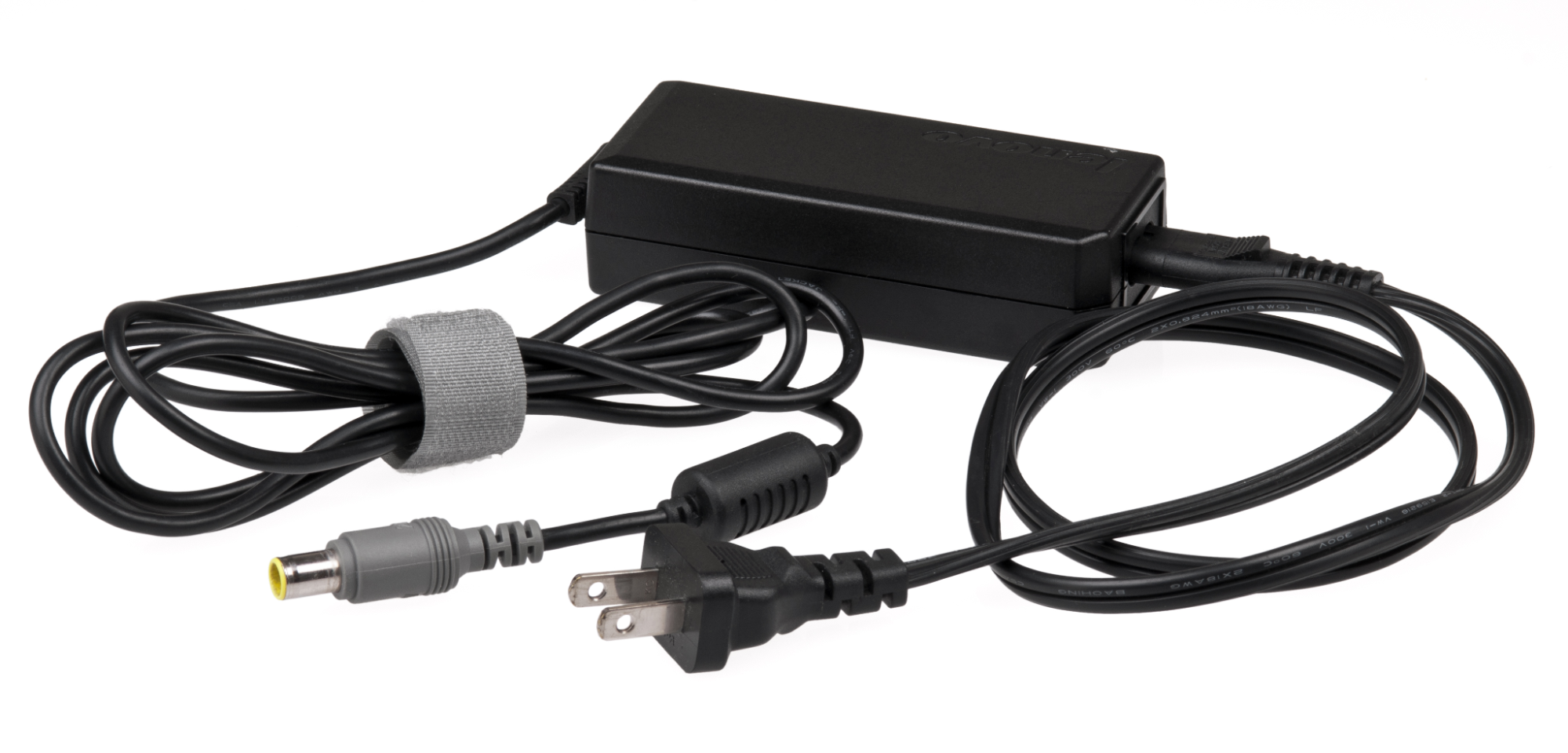

그림 1. AC 어댑터 장치

AC 어댑터란 무엇입니까?

AC 어댑터는 벽면 콘센트의 전기를 전자 장비에 적합한 형태로 변환하는 전원 공급 장치입니다.벽면 콘센트는 흐름 방향이 연속적으로 변하는 교류(AC)를 제공하는 반면, 대부분의 전자 장치는 흐름이 한 방향으로 일정하게 유지되는 직류(DC)를 사용하여 작동합니다.어댑터는 장치가 안정적이고 사용 가능한 전력을 공급받을 수 있도록 이러한 변환을 수행합니다.

또한 연결된 장치의 요구 사항에 맞게 전압 및 전류 수준을 조절합니다.각 장치는 특정 전기적 제한 내에서 작동하도록 설계되었으며, 공급된 전력이 이 제한을 벗어나면 성능이 불안정해지거나 장치가 손상될 수 있습니다.올바른 출력을 유지하면 안정적인 작동이 보장됩니다.

많은 최신 장치는 내장 전원 공급 장치 대신 외부 AC 어댑터를 사용하므로 전원 변환을 기본 장치와 별도로 유지하면서 더 작고 가벼운 디자인이 가능합니다.또한 이 설정은 변환 중에 생성된 열이 장치 인클로저 외부에 남아 있기 때문에 열을 보다 효과적으로 관리하는 데 도움이 됩니다.

또한 외부 어댑터를 사용하면 장치 자체에 영향을 주지 않고 결함이 있는 장치를 교체할 수 있으므로 교체 용이성이 향상됩니다.이를 통해 유지 관리가 단순화되고 더 복잡한 수리의 필요성이 줄어듭니다.

AC 어댑터 작동 방식

그림 2. AC 어댑터 내부 부품

AC 어댑터는 일련의 내부 프로세스를 통해 벽면 콘센트의 전력을 전자 장치에 적합한 안정적인 형태로 변환합니다.표준 전원 케이블 및 소켓 인터페이스에 연결된 입력 커넥터를 통해 교류(AC)가 어댑터에 유입되면 작동이 시작됩니다.

어댑터 내부에서 AC 공급 장치는 정류 단계로 향하고, 여기서 직류로 변환되어 교류 파형을 단방향 흐름으로 변경합니다.결과 신호에는 여전히 변동이 포함되어 있으므로 출력을 평활화하고 변동을 줄이는 필터링 단계를 계속 진행합니다.

다음 단계에서는 전압 조정을 처리하여 필요한 범위 내에서 일관된 출력 레벨을 유지합니다.이는 입력이 변경되더라도 안정적인 전기적 조건을 보장합니다.많은 설계에서는 구조를 컴팩트하게 유지하면서 효율적인 조절을 지원하기 위해 제어된 스위칭 방법이 사용됩니다.

추가 내부 구성 요소는 안정적인 전류 흐름을 지원하고 작동 중 간섭을 줄여 안정적인 전력 공급에 기여합니다.

이 프로세스는 장치의 전원 포트에 단단히 고정되어 안정적이고 사용 가능한 형태로 전원을 제공하는 출력 케이블과 커넥터를 통해 조정된 직류(DC 출력)를 전달하는 것으로 마무리됩니다.

AC 어댑터의 유형

선형 AC 어댑터

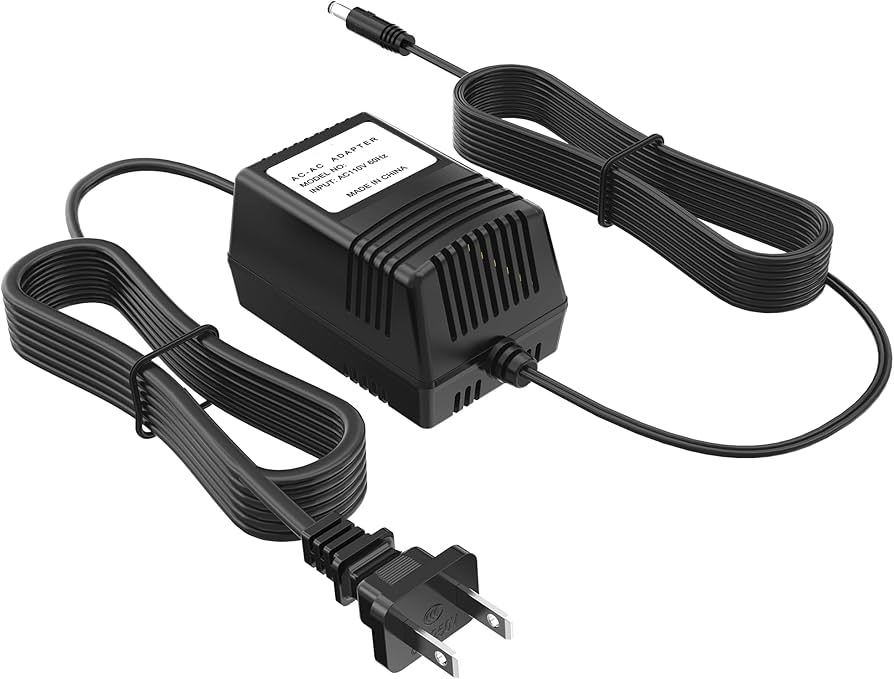

그림 3. 선형 AC 어댑터

선형 AC 어댑터는 단순한 설계를 사용하여 전력을 변환하므로 구조가 더 크고 무거워집니다.이들의 작동은 들어오는 전압을 줄이고 이를 안정된 직류로 변환하여 최소한의 변화로 안정적인 출력을 유지하는 기본 구성 요소에 의존합니다.

전기적 잡음이 낮아 깨끗하고 일관된 전력 공급이 가능하지만 일반적으로 효율성이 떨어지며 변환 중 에너지 손실로 인해 더 많은 열이 발생합니다.

이러한 어댑터는 안정적이고 잡음이 적은 전력이 필요한 구형 전자 장치, 오디오 장비 및 애플리케이션에 일반적으로 사용됩니다.

AC 어댑터 전환

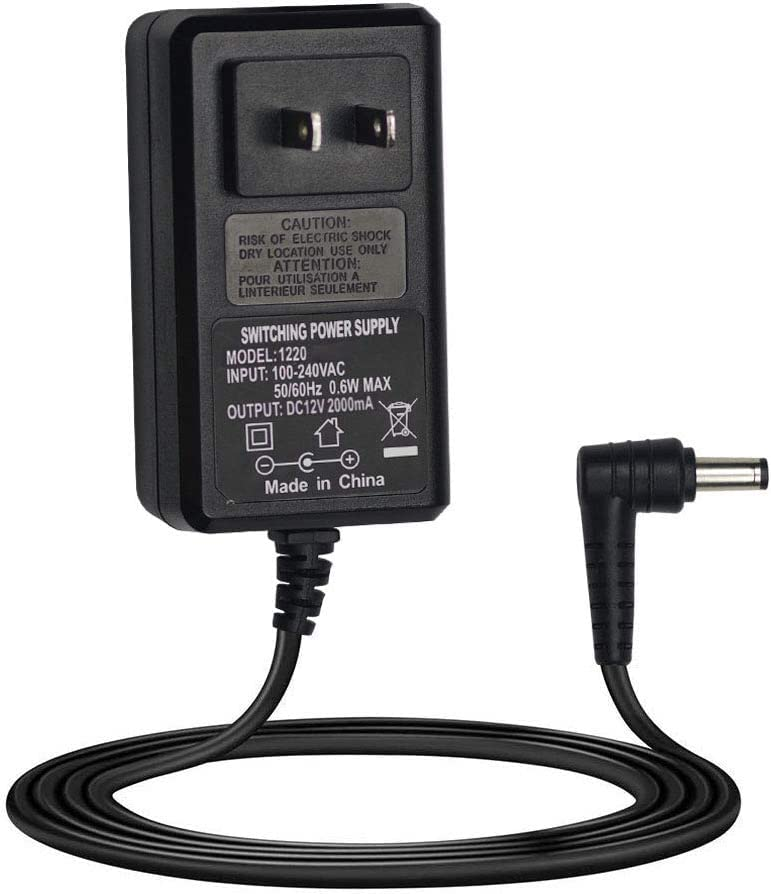

그림 4. AC 어댑터 전환

스위칭 AC 어댑터는 고급 회로 설계를 사용하여 전력을 보다 효율적으로 변환하므로 더 작고 가벼운 폼 팩터가 가능합니다.이들의 작동에는 전압과 전류를 제어하고 조절하기 위해 전기 신호를 빠르게 전환하는 작업이 포함되며, 이를 통해 컴팩트한 구조 내에서 정밀한 전력 변환이 가능합니다.

이 방법은 변환 과정에서 손실되는 에너지가 적기 때문에 기존 설계에 비해 효율성은 높고 발열은 낮습니다.향상된 효율성은 다양한 작동 조건에서 안정적인 성능을 지원합니다.

스위칭 AC 어댑터는 컴팩트한 크기와 효율적인 전력 공급이 필수적인 노트북, 휴대폰 충전기 및 대부분의 최신 전자 장치에 널리 사용됩니다.

AC 어댑터 전압, 전류 및 전력 정격

신청	전압(V)	전류(A)	전력(W)
휴대폰 충전기	5V	2A	10W
라우터 어댑터	12V	1A	12W
노트북 어댑터	19V	3.42A	65W
고전력 어댑터	20V	5A	100W

AC 어댑터 극성 및 커넥터 유형

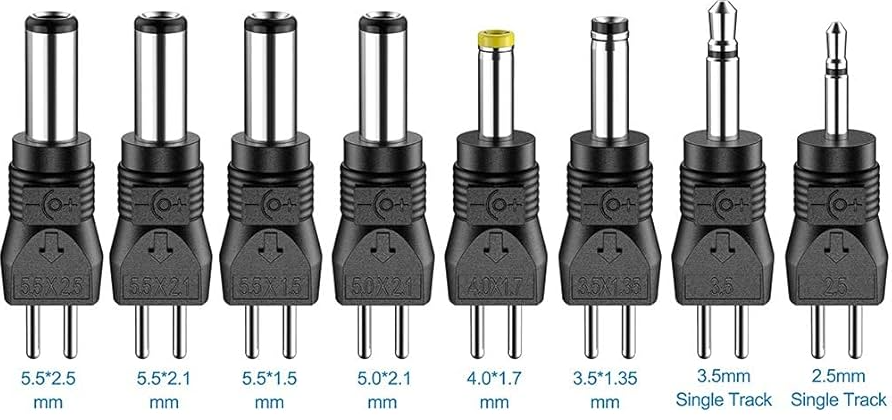

그림 5. AC 어댑터 커넥터 유형

극성은 커넥터의 전기 흐름 방향을 나타내며 올바른 작동을 위해서는 장치 요구 사항과 일치해야 합니다.대부분의 AC 어댑터는 내부 핀이 양 전압을 전달하고 외부 슬리브가 음 전압을 전달하는 중앙 양극 극성을 사용합니다.대조적으로, 중앙 음극 극성은 이 배열을 뒤집습니다.잘못된 극성을 사용하면 기기가 작동하지 않고 파손될 수 있으므로 사용 전 올바른 구성을 확인하는 것이 중요합니다.

AC 어댑터는 또한 장치 입력과 정확하게 일치해야 하는 다양한 커넥터 유형과 크기를 사용합니다.일반적인 커넥터에는 5.5 × 2.1mm, 5.5 × 2.5mm와 같은 다양한 직경과 3.5mm 또는 2.5mm 유형과 같은 더 작은 형식의 배럴 플러그가 포함됩니다.각 사이즈는 특정 핏에 맞게 설계되었으며 작은 차이라도 연결에 영향을 미칠 수 있습니다.

적절하게 맞으면 어댑터와 장치 사이의 안정적인 접촉이 보장됩니다.커넥터가 너무 느슨하면 전원 공급이 일관되지 않을 수 있습니다.너무 빡빡하거나 크기가 맞지 않으면 제대로 연결되지 않거나 포트가 손상될 수 있습니다.안전하고 안정적인 작동을 위해서는 극성과 커넥터 크기를 모두 일치시키는 것이 필수적입니다.

AC 어댑터 안전 팁

• 정기점검을 통해 잠재적인 문제를 조기에 파악하는 데 도움이 됩니다.마모된 케이블, 느슨한 커넥터, 케이스 균열 등의 물리적 손상 징후는 어댑터가 더 이상 안전하게 작동하지 않을 수 있으므로 교체해야 함을 나타냅니다.

• 적절한 환기도 안전한 작동에 중요한 역할을 합니다.어댑터를 개방된 공간에 유지하고 제한되거나 가려진 공간을 피하면 열이 더 효과적으로 분산될 수 있습니다.

결론

AC 어댑터의 작동 방식을 이해하면 장치를 보다 안전하고 효과적으로 사용하는 데 도움이 됩니다.전력을 변환하는 방법, 사양이 중요한지, 일상 전자 제품에 다양한 유형이 사용되는지 살펴보았습니다.전압, 전류, 커넥터 적합성에 주의를 기울이면 일반적인 문제를 방지하고 장치가 제대로 작동하도록 유지하는 데 도움이 됩니다.무엇을 확인해야 할지 알면 올바른 어댑터를 선택하는 것이 더 쉬워집니다.이러한 기본 사항을 통해 전원 어댑터를 보다 자신있게 취급하고 정기적인 사용 중에 손상 위험을 줄일 수 있습니다.
