무효 전력 이해: 작동 방식 및 중요한 이유

무효 전력은 많은 장치가 작동하는 데 필요한 전기장과 자기장을 지원하므로 AC 전기 시스템의 핵심 부분입니다.이 기사에서는 무효 전력이 무엇인지, AC 회로에서 어떻게 작동하는지, 전압, 전류 및 역률을 사용하여 계산하는 방법에 대해 설명합니다.또한 저항성, 유도성, 용량성 및 비선형 부하에서 무효 전력이 어떻게 동작하는지 조사합니다.또한 적절한 무효 전력 관리의 이점, 실제 적용 및 현대 전력 시스템에서의 역할을 다룹니다.

카탈로그

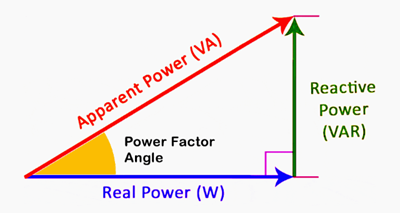

그림 1. 무효 전력 삼각형

무효 전력이란 무엇입니까?

무효 전력은 유용한 작업을 수행하지 않지만 전기장과 자기장을 유지하는 데 필요한 AC 시스템의 전력 부분입니다.이는 전압과 전류가 시간상 완벽하게 정렬되지 않아 둘 사이에 위상차가 발생하기 때문에 발생합니다.이러한 위상 변화로 인해 에너지가 완전히 소비되는 대신 소스와 반응 구성 요소 사이를 앞뒤로 이동하게 됩니다.무효 전력은 전력 시스템의 모터, 변압기, 유도 장치와 같은 장비를 작동하는 데 중요합니다.이는 전압 레벨을 유지하고 안정적인 시스템 작동을 보장하는 데 핵심적인 역할을 합니다.무효 전력이 없으면 많은 AC 전기 시스템이 제대로 또는 효율적으로 작동하지 않습니다.

AC 회로에서 무효 전력은 어떻게 작동합니까?

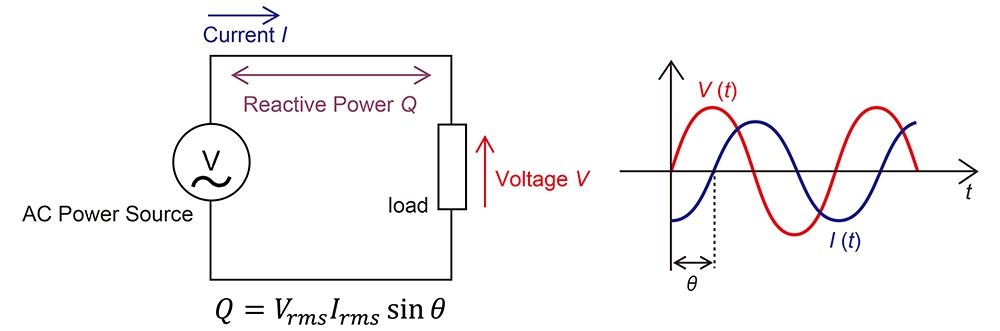

그림 2. AC 파형 및 회로의 무효 전력

AC 회로의 무효 전력은 전압과 전류가 동시에 최고점에 도달하지 못할 때 발생합니다.이러한 위상차로 인해 에너지가 일시적으로 저장되었다가 지속적으로 사용되지 않고 전원으로 반환되는 상황이 발생합니다.교류 전류의 방향이 바뀌면 에너지는 회로 내의 전기장이나 자기장 안팎으로 이동합니다.이러한 지속적인 교환으로 인해 단방향 전송이 아닌 순환적인 에너지 흐름이 발생합니다.

전압과 전류 사이의 이동 관계는 한 파형이 다른 파형을 앞서거나 뒤처지는 파형을 통해 관찰할 수 있습니다.이러한 타이밍 차이로 인해 시스템에 무효 전력이 생성됩니다.이 에너지는 유용한 작업을 수행하지 못하더라도 여전히 많은 전기 장치의 작동을 지원하는 데 필요합니다.이러한 위상 변이의 존재는 회로 내에서 전력이 흐르는 방식에 직접적인 영향을 미칩니다.

무효전력 계산

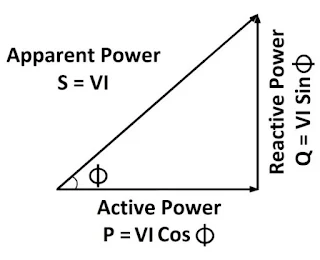

그림 3. 거듭제곱삼각형과 방정식

먼저, 주어진 값을 식별합니다.이미 알고 있는 내용을 나열하는 것부터 시작하세요.

• 전압(V) = 230V

• 전류(I) = 10A

• 역률(cos Φ) = 0.8(지연)

이 값은 회로의 작동 조건을 정의합니다.

다음으로 피상전력(S)을 계산합니다.피상 전력은 소스에서 공급되는 총 전력을 나타냅니다.

• S = V × I = 230 × 10 = 2300VA

이는 유용한 구성요소와 유용하지 않은 구성요소를 분리하기 전의 전체 전력 수요입니다.

그런 다음 유효전력(P)을 계산합니다.유효전력은 실제로 유용한 일을 수행하는 부분입니다.

• P = V × I × cos Φ = 230 × 10 × 0.8 = 1840W

이는 부하가 얼마나 많은 전력을 효과적으로 사용하는지 알려줍니다.

마지막으로 무효전력(Q)을 계산한다.무효 전력은 위상차에서 나오며 sin Φ를 사용하여 찾을 수 있습니다.

• 죄 Φ = √(1 − 0.8²) = 0.6

• Q = V × I × sin Φ = 230 × 10 × 0.6 = 1380 VAR

이는 소스와 부하 사이를 순환하는 전력을 나타냅니다.최종 결과는 피상전력(S)이 2300VA, 유효전력(P)이 1840W, 무효전력(Q)이 1380VAR임을 보여준다.이 값은 총 공급 전력이 작업을 수행하는 유효 전력과 시스템을 지원하는 무효 전력으로 어떻게 구분되는지를 보여줍니다.이러한 명확한 분석을 통해 AC 전기 시스템의 전력 흐름을 더 쉽게 이해, 분석 및 관리할 수 있습니다.

무효 전력은 다양한 부하 유형과 어떻게 상호 작용합니까?

저항성(옴) 부하

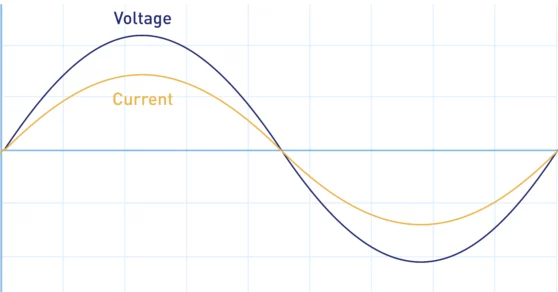

그림 4. 위상이 일치하는 전압 및 전류

저항 부하는 에너지를 전기장이나 자기장에 저장하지 않고 직접 에너지를 소비하는 전기 부품입니다.이러한 부하에서는 전압과 전류가 동시에 상승 및 하강하므로 둘 사이에 위상차가 없습니다.두 파형이 완벽하게 정렬되어 있으므로 공급된 모든 전력이 열이나 빛과 같은 유용한 작업으로 변환됩니다.이 정렬은 피크와 제로 크로싱이 정확하게 일치하는 중첩 파형에서 볼 수 있습니다.결과적으로 사이클 동안 소스로 다시 흐르는 에너지가 없습니다.이 조건은 순전히 저항성 회로에서 무효 전력이 본질적으로 0임을 의미합니다.일반적인 예로는 에너지를 최대한 활용하는 히터와 백열등이 있습니다.

유도 부하

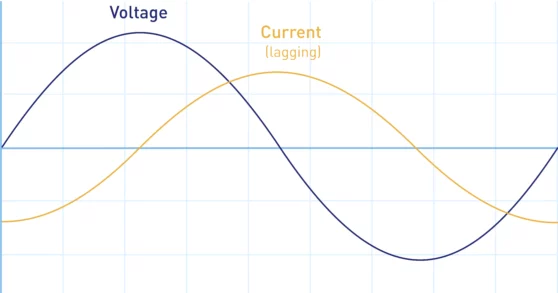

그림 5. 전류 지연 전압

유도 부하는 전류가 흐를 때 자기장에 에너지를 저장하는 장치입니다.이러한 부하에서는 자기 에너지 저장의 특성으로 인해 전류 파형이 전압 파형보다 뒤쳐집니다.이 지연은 에너지가 일시적으로 유지된 다음 소스로 반환되는 위상차를 생성합니다.전압과 전류의 피크 사이의 분리는 이러한 지연 동작을 보여줍니다.이러한 위상 변화로 인해 무효 전력이 생성되어 시스템 내에서 흐릅니다.이러한 유형의 무효 전력은 양수로 간주되며 모터 및 변압기와 같은 장비에서 일반적입니다.유도 부하는 산업 및 배전 시스템에 널리 사용됩니다.

용량성 부하

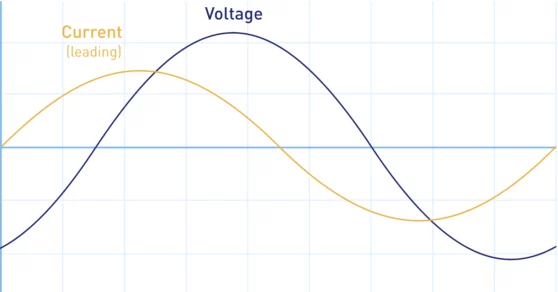

그림 6. 전류 유도 전압

용량성 부하는 전도성 판 사이의 전기장에 에너지를 저장하는 전기 부품입니다.이러한 부하에서는 전류 파형이 전압 파형을 리드합니다. 즉, 전압이 파형보다 먼저 피크에 도달합니다.이러한 주요 관계는 유도 부하의 위상차와 반대되는 위상차를 생성합니다.파형 패턴은 각 사이클 동안 전압보다 전류가 앞서는 것을 보여줍니다.에너지가 전기장에 저장되고 방출됨에 따라 시스템에는 무효 전력이 흐릅니다.이러한 유형의 무효 전력은 음으로 간주됩니다.용량성 부하는 역률 보정 및 전압 조정 애플리케이션에 일반적으로 사용됩니다.

비선형(고조파) 하중

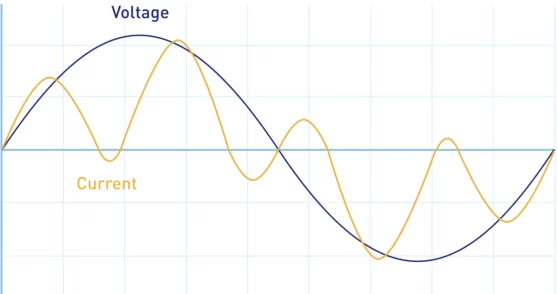

그림 7. 왜곡된 전류 파형

비선형 부하는 정현파 전압이 공급되는 경우에도 비정현파 방식으로 전류를 끌어오는 장치입니다.이러한 부하는 전류 파형에 왜곡을 발생시켜 여러 주파수에서 고조파 성분을 생성합니다.부드러운 파형 대신 전류는 전압에 비해 불규칙하고 고르지 않게 나타납니다.이러한 왜곡은 단순한 위상 변이 이상의 복잡성을 추가하여 시스템에서 무효 전력이 동작하는 방식에 영향을 미칩니다.고조파와 공급 장치 간의 상호 작용으로 인해 추가적인 반응 효과가 발생할 수 있습니다.이러한 부하는 컴퓨터, LED 드라이버, 스위칭 전원 공급 장치와 같은 현대 전자 제품에서 일반적입니다.전력 품질을 유지하려면 그 영향을 관리하는 것이 중요합니다.

적절한 무효 전력 관리의 장점

• 전반적인 에너지 효율성 향상

• 안정적인 전압 레벨 유지

• 동력 전달 손실 감소

• 장비 수명 향상

• 시스템 과부하 상태를 방지합니다.

• 안정적인 그리드 운영을 지원합니다.

무효전력의 응용

1. 송전망

무효전력은 장거리 송전선로에서 전압 안정성을 유지하는 데 중요합니다.이는 장거리에서 전압 강하를 방지하는 데 도움이 됩니다.유틸리티는 보상 장치를 사용하여 무효 전력 흐름을 조절합니다.이를 통해 효율적이고 안정적인 전기 공급이 보장됩니다.

2. 산업생산시스템

공장에서는 모터와 중장비를 작동하기 위해 무효 전력에 의존합니다.적절한 관리는 대규모 전기 부하의 비효율성을 방지합니다.수요가 많을 때 안정적인 전압을 유지하는 데 도움이 됩니다.이를 통해 생산 신뢰성과 장비 성능이 향상됩니다.

3. 재생에너지 시스템

태양광 및 풍력 시스템에는 그리드 통합을 위한 무효 전력 제어가 필요합니다.가변 발전으로 인한 전압 변동을 안정화하는 데 도움이 됩니다.인버터는 무효 전력 출력을 관리하는 데 사용됩니다.이는 기존 전력망과의 호환성을 보장합니다.

4. 변전소

변전소는 무효 전력 보상을 사용하여 전압 레벨을 제어합니다.조절을 위해 커패시터 및 리액터와 같은 장치가 설치됩니다.이는 시스템 효율성을 향상시키고 손실을 줄입니다.원활한 전력 분배도 지원합니다.

5. 상업용 건물

대형 건물은 HVAC 시스템과 엘리베이터에 무효 전력을 사용합니다.적절한 제어는 일상적인 작업에서 에너지 효율성을 향상시킵니다.불필요한 전력 소모를 줄여줍니다.이를 통해 운영 비용이 절감되고 신뢰성이 향상됩니다.

6. 데이터 센터 및 IT 인프라

데이터 센터에는 민감한 장비에 안정적인 전력이 필요합니다.무효 전력 관리는 일관된 전압 레벨을 유지하는 데 도움이 됩니다.전력 변동으로 인한 중단을 방지합니다.이는 지속적이고 안정적인 작동을 보장합니다.

무효 전력 vs 유효 전력 vs 피상 전력

측면	유효전력(W)	무효전력 (VAR)	피상전력 (버지니아)
정의	유용한 힘 일을 수행하는 것	그 힘 소스와 부하 사이에서 진동합니다.	총 공급량 힘
기능	출력을 생성합니다 열이나 움직임과 같은	지원 전기장/자기장	합계를 나타냅니다 수요
역할	소비에너지	저장 및 에너지 반환	복합효과
단위	와트(W)	볼트 앰프 반응성(VAR)	볼트암페어(VA)
에너지 사용	완전 활용	소비되지 않음	부분적으로 활용
방향	단방향 흐름	앞뒤로 흐름	결합된 흐름
시스템 영향	드라이브 부하	유지하다 작동	결정한다 용량
의존성	부하 수요	위상 변화	P와 Q 모두
측정	파워미터	VAR 미터	겉보기 미터
기여	실제 출력	지원 기능	합계 요구 사항
효율성	직접적인 영향을 미칩니다 효율성	간접효과	시스템을 나타냅니다. 부하
존재	항상 작업 시스템	다음과 같이 존재합니다. 위상차	항상 존재
제어	부하 기반	보상 장치	시스템 설계
신청	가전제품, 기계	모터, 변압기	모든 AC 시스템
관계	구성 요소 총 전력	구성 요소 총 전력	조합 둘 다

현대 전력 시스템의 무효 전력 제어

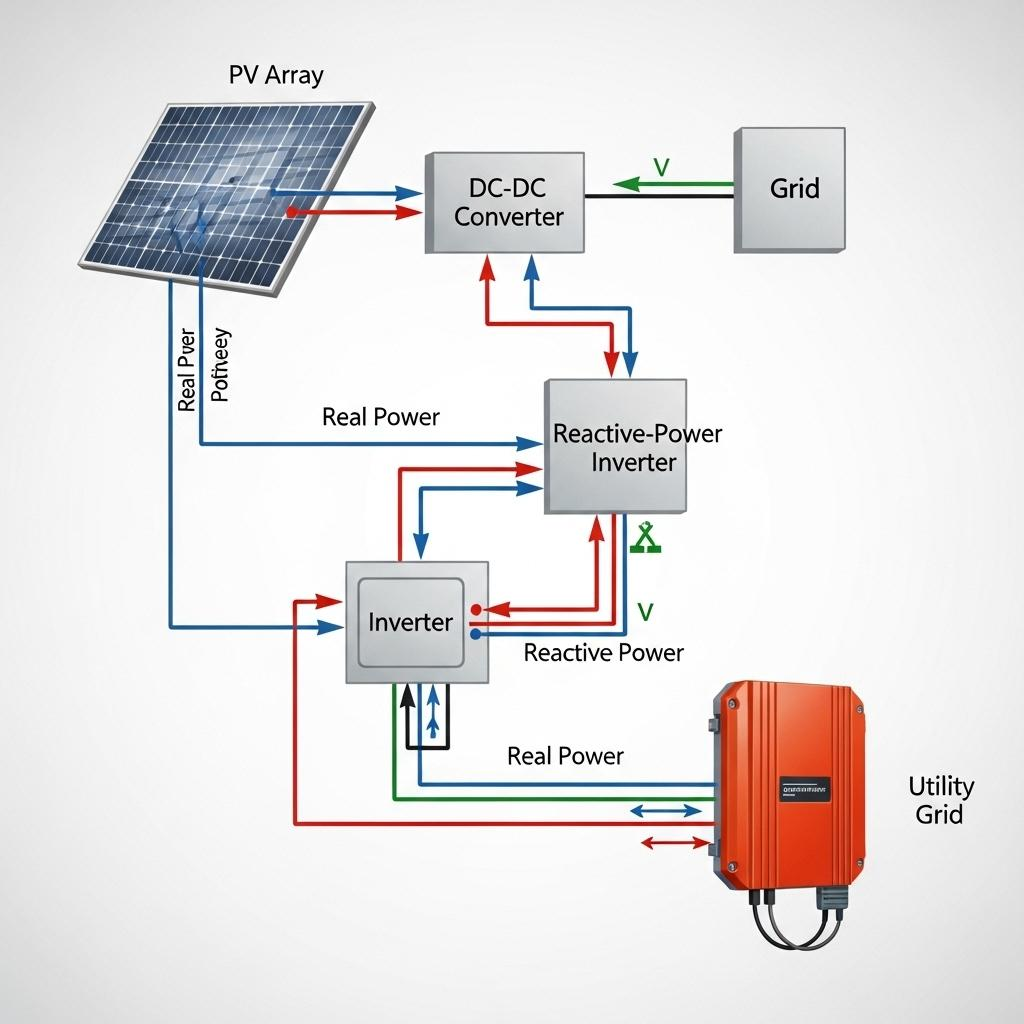

그림 8. 스마트 인버터를 이용한 무효전력 제어

현대 전력 시스템의 무효 전력은 발전원과 그리드 간의 에너지 흐름을 조절하는 전력 전자 장치를 통해 적극적으로 관리됩니다.재생 가능 기반 시스템에서 태양광 어레이는 변환기를 통해 처리되고 인버터를 통해 그리드로 전달되는 실제 전력을 생성합니다.실제 전력 전송과 함께 무효 전력을 독립적으로 제어하여 안정적인 전압 레벨을 유지하고 전력 품질을 향상시킵니다.이 제어를 통해 시스템은 변화하는 부하 조건에 대응하고 네트워크 전체의 전압 변동을 방지할 수 있습니다.여러 변환 단계를 조정함으로써 현대 시스템은 실제 전력과 무효 전력이 모두 효율적으로 전달되도록 보장합니다.이 접근 방식은 특히 분산 발전 환경에서 안정적인 운영을 지원합니다.

그림에 표시된 것처럼 스마트 인버터는 배전망과의 무효 전력 교환을 조정하는 중심 역할을 합니다.PV 어레이에서 생성된 실제 전력에 영향을 주지 않고 무효 전력을 주입하거나 흡수할 수 있어 유연한 전압 조절이 가능합니다.인버터, DC-DC 컨버터 및 그리드 간의 상호 작용은 시스템 상태에 대한 지속적인 모니터링 및 대응을 보장합니다.이러한 동적 제어는 태양광 발전 및 부하 수요가 변화하는 동안 그리드를 안정화하는 데 도움이 됩니다.스마트 인버터는 무효 전력을 실시간으로 관리함으로써 기존 보상 장치에 대한 의존도를 줄입니다.이는 현대적인 재생 가능 통합 전력 시스템에서 그리드 안정성을 유지하는 데 적합합니다.

결론

무효 전력은 유용한 작업을 직접 수행하지는 않지만 전압을 유지하고 현장 기반 장치를 지원하며 AC 시스템을 안정적으로 유지하는 데 좋습니다.그 동작은 전압과 전류 사이의 관계에 따라 달라지며, 이는 전력이 활성, 반응 및 피상 구성 요소로 구분되는 방식도 결정합니다.다양한 부하 유형은 다양한 방식으로 무효 전력에 영향을 미치므로 효율성, 장비 보호 및 전력 품질에 대한 적절한 분석 및 제어가 중요합니다.효과적인 무효 전력 관리는 그리드, 산업 시스템, 재생 에너지 설비, 변전소, 상업용 건물 및 데이터 센터 전반에서 안정적인 운영을 지원합니다.
