XC2S200-5FG256I FPGA 아키텍처 및 애플리케이션 이해

귀하는 시스템에 필요한 방식으로 디지털 하드웨어를 정확하게 구성할 수 있는 프로그래밍 가능한 논리 장치를 찾고 있을 수 있습니다.XC2S200-5FG256I FPGA는 유연한 논리 블록, 내부 메모리, 다양한 입력 및 출력 연결을 제공하므로 하나의 장치 내에 맞춤형 디지털 기능을 구축할 수 있습니다.이 아키텍처는 다양한 유형의 전자 장비 전반에 걸쳐 신호 라우팅, 타이밍 제어 및 인터페이스 처리를 지원합니다.칩에서 프로그래밍 가능한 라우팅 및 메모리 리소스를 사용할 수 있으므로 물리적 하드웨어를 변경하지 않고도 다양한 제어 작업, 통신 경로 및 내장형 시스템 기능에 적응할 수 있습니다.

카탈로그

XC2S200-5FG256I 개요

는 XC2S200-5FG256I Spartan II FPGA 아키텍처를 기반으로 구축되었으며 구성 가능한 디지털 시스템용으로 설계된 프로그래밍 가능 논리 장치입니다.이는 맞춤형 디지털 기능을 구현하도록 프로그래밍할 수 있는 구성 가능한 논리 블록을 통해 배열된 약 200,000개의 논리 게이트를 제공합니다.통합 블록 RAM은 임시 데이터 저장을 지원하는 동시에 다수의 입력 및 출력 핀을 통해 외부 구성 요소와 유연한 통신이 가능합니다.이 장치는 저전압 코어 공급 장치로 작동하며 산업 온도 조건을 지원합니다.해당 아키텍처는 내장형 전자 장비의 하드웨어 프로토타이핑, 인터페이스 제어 및 디지털 처리 작업을 지원합니다.

XC2S200-5FG256I를 찾고 계십니까?현재 재고, 리드타임, 가격을 확인하려면 당사에 문의하세요.

XC2S200-5FG256Ib

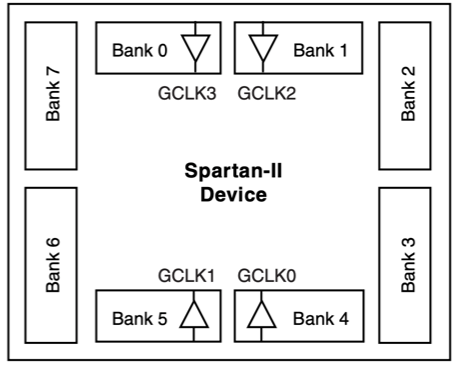

I/O 구조는 장치 경계를 FPGA 패키지의 4개 측면을 따라 배치된 8개의 뱅크로 나눕니다.각 뱅크는 동일한 VCCO 공급 장치를 공유하는 입력 및 출력 핀 세트를 그룹화하여 해당 영역 내의 모든 핀에 일관된 전압 레벨을 적용할 수 있습니다.GCLK0부터 GCLK3까지 라벨이 붙은 글로벌 클록 입력은 내부 로직 어레이 전체에 클록 신호를 균등하게 분배하기 위해 레이아웃의 하단 및 상단 섹션 근처에 배치됩니다.이러한 배열을 통해 외부 핀과 내부 프로그래밍 가능 로직 간의 체계적인 라우팅을 유지하면서 별도의 뱅크에 서로 다른 전압 레벨을 할당함으로써 여러 신호 표준이 동시에 작동할 수 있습니다.

XC2S200-5FG256I CAD 모델

XC2S200-5FG256I 기호

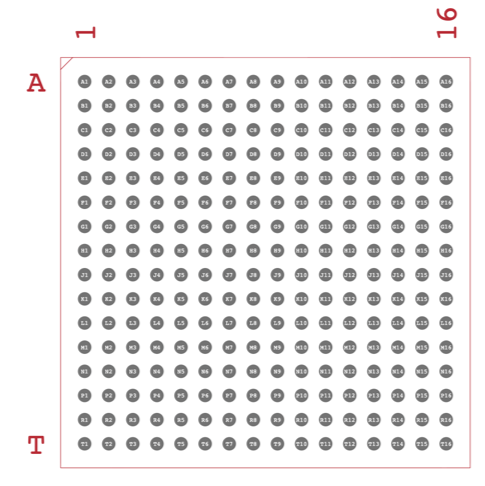

XC2S200-5FG256I 설치 공간

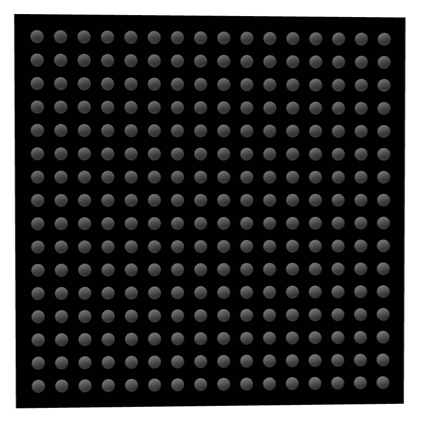

XC2S200-5FG256I 3D 모델

XC2S200-5FG256I의 특징

프로그래밍 가능 FPGA 로직 아키텍처

이 장치는 프로그래밍 가능한 논리 블록과 라우팅 경로를 통해 디지털 회로를 정의할 수 있는 구성 가능한 논리 구조를 사용합니다.이 구조를 통해 설계자는 물리적 장치를 수정하지 않고도 맞춤형 하드웨어 동작을 구현할 수 있으며 유연한 디지털 시스템 개발 및 하드웨어 프로토타이핑을 지원합니다.

통합 블록 메모리 리소스

내부 블록 RAM은 프로그래밍 가능 패브릭 내에 전용 메모리 저장소를 제공합니다.이러한 메모리 블록은 데이터 버퍼링, 조회 테이블 및 임시 저장 작업을 지원하므로 많은 디지털 처리 애플리케이션에서 외부 메모리 구성 요소의 필요성이 줄어듭니다.

구성 가능한 입력 및 출력 인터페이스

최대 176개의 사용자 입력 및 출력 핀이 외부 장치와의 유연한 연결을 제공합니다.각 핀은 다양한 입력, 출력 또는 양방향 기능에 맞게 구성될 수 있으므로 장치가 센서, 통신 인터페이스 및 제어 시스템과 상호 작용할 수 있습니다.

프로그래밍 가능한 라우팅 네트워크

프로그래밍 가능한 상호 연결 네트워크는 논리 블록, 메모리 요소 및 입력 출력 인터페이스를 연결합니다.구성 가능한 경로를 통해 신호를 라우팅할 수 있으므로 예측 가능한 디지털 동작을 유지하면서 내부 리소스 간의 맞춤형 신호 흐름이 가능합니다.

지연 고정 루프를 사용한 클록 관리

통합된 지연 고정 루프 회로는 장치 내부의 클록 분배 및 타이밍 정렬을 지원합니다.이러한 회로는 내부 로직 섹션과 외부 클록 소스 간의 안정적인 타이밍 관계를 유지하는 데 도움이 됩니다.

산업용 온도 작동 성능

이 장치는 산업 환경에 적합한 확장된 온도 범위에서 작동을 지원합니다.이를 통해 공장 장비나 실외 설치 등 다양한 환경 조건에 노출된 시스템에서 안정적인 성능을 발휘할 수 있습니다.

소형 표면 실장 BGA 패키지

이 장치는 작은 설치 공간에서 많은 수의 연결을 허용하는 256 볼 그리드 어레이 형식으로 패키징됩니다.이 패키징 스타일은 핀 수가 많은 장치의 전기적 신뢰성을 유지하면서 조밀한 인쇄 회로 기판 레이아웃을 지원합니다.

XC2S200-5FG256I 기술 사양

제품 속성	속성 값
제조업체	AMD 자일링스
전압 - 공급	2.375V ~ 2.625V
총 RAM 비트	57344
공급자 장치 패키지	256-FBGA(17x17)
시리즈	스파르탄®-II
패키지/케이스	256-BGA
패키지	트레이
작동 온도	-40°C ~ 100°C (TJ)
논리 요소/셀 수	5292
LAB/CLB 수	1176
I/O 수	176
게이트 수	200000
장착 유형	표면 실장
기본 제품 번호	XC2S200
RoHs 상태	RoHS 비준수
수분 민감도 수준(MSL)	3(168시간)
REACH 상태	REACH 영향을 받지 않음
ECCN	EAR99
HTSUS	8542.39.0001

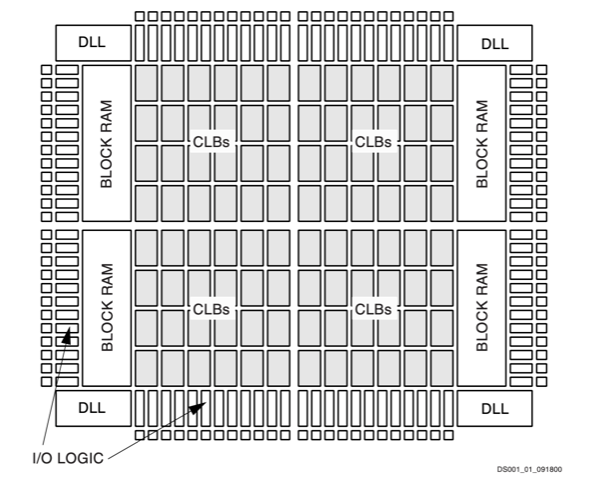

XC2S200-5FG256I의 블록 다이어그램

구성 가능한 논리 블록의 중앙 그리드는 룩업 테이블과 플립플롭을 사용하여 디지털 기능이 구현되는 프로그래밍 가능한 논리 패브릭을 형성합니다.블록 RAM이라고 표시된 수직 열은 데이터 저장 및 버퍼링 작업을 위해 논리 배열 옆에 배치된 내장 메모리 리소스를 제공합니다.입력 및 출력 논리 블록은 장치의 외부 가장자리를 정렬하고 내부 라우팅 네트워크를 외부 핀에 연결합니다.모서리에 위치한 지연 고정 루프 장치는 내부 논리 구조 전반에 걸쳐 클럭 정렬 및 타이밍 제어를 지원합니다.CLB 어레이, 메모리 컬럼, 클록 장치 및 IO 블록 간의 상호 연결 경로는 장치 전체에서 유연한 신호 연결을 가능하게 하는 프로그래밍 가능한 라우팅 네트워크를 생성합니다.

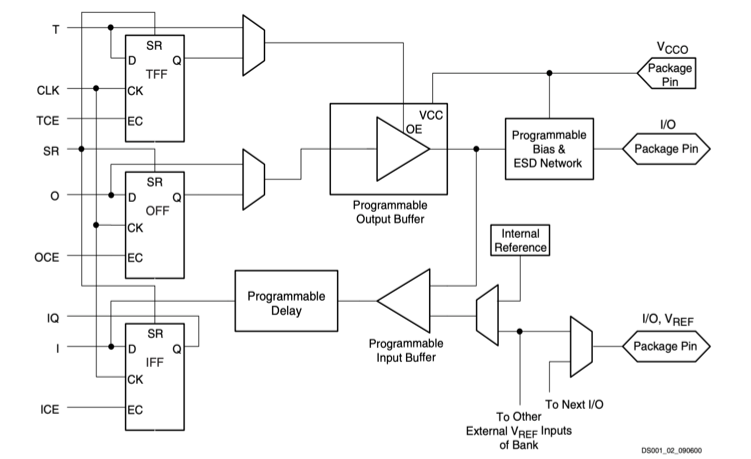

XC2S200-5FG256I의 입출력 블록(IOB)

내부 I/O 블록 구조는 구성 가능한 입력 및 출력 경로를 통해 외부 패키지 핀을 프로그래밍 가능 로직 패브릭에 연결합니다.출력 데이터는 클럭 및 활성화 제어 기능이 있는 OFF 라벨이 붙은 플립플롭을 통과한 다음, IO 뱅크와 연결된 VCCO 전원에서 작동하는 동안 외부 핀을 구동하는 프로그래밍 가능한 출력 버퍼를 통과합니다.패키지 핀의 입력 신호는 신호를 내부 클록과 동기화하는 IFF라고 표시된 입력 플립플롭에 도달하기 전에 프로그래밍 가능한 입력 버퍼와 선택적 프로그래밍 가능한 지연 단계를 통해 들어갑니다.추가 제어 요소에는 TFF 레지스터를 통한 삼중 상태 제어, 클록 활성화 신호, 신호 타이밍 및 상태 제어를 관리하는 세트 리셋 입력이 포함됩니다.프로그래밍 가능한 바이어스 및 ESD 보호 네트워크는 핀 인터페이스를 보호하는 동시에 내부 레퍼런스 및 VREF 연결은 뱅크 전체에서 공유되는 전압 레퍼런스 IO 표준을 지원합니다.

XC2S200-5FG256I의 응용

디지털 신호 라우팅 시스템

프로그래밍 가능한 논리 리소스를 통해 장치는 통신 장비의 디지털 신호 라우팅 및 처리를 관리할 수 있습니다.구성 가능한 논리 블록은 안정적인 타이밍 동작을 유지하면서 시스템 구성 요소 간의 데이터 전송을 처리하는 맞춤형 논리 경로를 구현할 수 있습니다.

산업 자동화 제어 장치

산업 제어 시스템에는 다양한 기계 프로세스에 적응할 수 있는 유연한 디지털 로직이 필요한 경우가 많습니다.이 장치는 제어 신호, 센서 입력 및 액추에이터 출력을 관리하여 자동화된 생산 환경에서 안정적인 작동을 지원합니다.

임베디드 하드웨어 프로토타이핑 플랫폼

개발 플랫폼은 최종 하드웨어 생산 전에 프로그래밍 가능 논리 장치를 사용하여 디지털 설계를 테스트하는 경우가 많습니다.이 장치를 통해 설계자는 개발 중에 논리 구조를 구현하고 수정할 수 있으므로 디지털 제어 기능을 효율적으로 테스트할 수 있습니다.

통신 인터페이스 브리징

여러 통신 프로토콜을 연결하는 시스템은 장치를 사용하여 인터페이스 간에 디지털 신호를 변환하거나 라우팅할 수 있습니다.프로그래밍 가능한 논리를 통해 프로세서, 메모리 장치 및 통신 컨트롤러를 연결하는 맞춤형 데이터 경로가 가능합니다.

자동차 전자 서브시스템

차량의 전자 제어 장치에는 신호 관리 및 시스템 조정을 위한 프로그래밍 가능한 논리가 필요합니다.이 장치는 자동차 전자 장치 내에서 디지털 제어 작업, 통신 인터페이스 및 타이밍 기능을 처리할 수 있습니다.

소비자 전자 제어 로직

디지털 소비자 장치에는 시스템 기능을 관리하기 위해 소형 프로그래밍 가능 논리가 필요한 경우가 많습니다.이 장치는 전자 제품 내 구성 요소 간의 사용자 인터페이스 신호, 타이밍 제어 및 내부 통신을 조정할 수 있습니다.

XC2S200-5FG256I 장점 및 단점

장점

• 프로그래밍 가능한 논리 구조를 통해 설치 후 디지털 회로를 재구성할 수 있습니다.

• 통합 블록 메모리는 일부 설계에서 외부 메모리 없이 데이터 저장을 지원합니다.

• 다수의 입력 및 출력 핀으로 유연한 시스템 연결 지원

• 산업 온도 조건 전반에 걸쳐 안정적인 작동

• 소형 BGA 패키지는 조밀한 인쇄 회로 기판 레이아웃을 지원합니다.

• 내부 클록 정렬 회로는 일관된 타이밍 동작을 유지하는 데 도움이 됩니다.

단점

• 로직 용량은 최신 프로그래밍 가능 장치보다 낮습니다.

• 최신 프로그래밍 가능 논리 제품군에 비해 온칩 메모리 크기가 제한됩니다.

• 전력 소비는 새로운 저전압 아키텍처보다 높을 수 있습니다.

• 고급 통합 신호 처리 리소스는 포함되지 않습니다.

• 장치 프로그래밍을 위한 외부 구성 메모리 필요

XC2S200-5FG256I 대안

부품 번호	제조업체	주요 특징	사용 사례/참고
XC2S200-5FGG256I	AMD	구성 가능한 논리 블록, 분산 RAM 및 프로그래밍 가능한 라우팅 리소스를 갖춘 Spartan-II FPGA입니다.이는 약 2.5V 코어 공급 장치로 작동하며 맞춤형 디지털 회로 구현을 위한 수천 개의 논리 셀을 제공합니다.	프로그래밍 가능한 논리와 산업 온도 범위에서 안정적인 작동이 필요한 임베디드 처리, 산업 제어 및 통신 하드웨어에 사용됩니다.
XC2S200-5FGG256C	AMD	유연한 디지털 설계를 위해 프로그래밍 가능한 논리 요소, 내부 메모리 블록 및 구성 가능한 I/O 연결을 통합한 Spartan-II 제품군의 FPGA 장치입니다.	적당한 논리 밀도와 유연한 하드웨어 구성이 필요한 가전제품, 통신 모듈 및 프로토타이핑 플랫폼에 적합합니다.
XC2S200-5FG256C	AMD	단일 칩에 복잡한 디지털 회로를 구현하기 위해 구성 가능한 로직 셀, 내부 메모리 리소스 및 사용자 구성 가능한 여러 I/O 핀을 제공하는 프로그래밍 가능 FPGA 장치입니다.	프로그래밍 가능한 디지털 하드웨어가 필요한 데이터 수집 시스템, 신호 처리 플랫폼 및 임베디드 설계에 적용됩니다.
XC2S200-5FGG456I	AMD	복잡한 디지털 시스템을 위한 프로그래밍 가능 논리 블록, 내장형 메모리 및 다수의 I/O 연결을 제공하는 핀 수가 많은 Spartan-II FPGA입니다.	유연한 프로그래밍 가능 논리와 확장된 온도 지원이 필요한 산업 자동화, 고급 통신 장비 및 높은 I/O 임베디드 시스템에 사용됩니다.

AMD 자일링스 소개

AMD Xilinx는 프로그래밍 가능 논리 장치 및 적응형 컴퓨팅 플랫폼 개발로 유명한 반도체 기술 회사입니다.이 회사는 Xilinx로 시작되었으며 나중에 Advanced Micro Devices의 일부가 되었습니다.이 회사의 업무는 현장 프로그래밍 가능 게이트 어레이, 칩 장치의 적응형 시스템, 컴퓨팅, 통신, 자동차 전자 제품 및 산업 시스템에 사용되는 프로그래밍 가능 가속 플랫폼에 중점을 두고 있습니다.이 회사는 수십 년 동안 프로그래밍 가능 논리 아키텍처를 개발해 왔으며, 제조 후 회로를 정의할 수 있는 구성 가능한 장치를 통해 디지털 하드웨어 설계를 지원해 왔습니다.해당 제품은 임베디드 시스템, 네트워크 인프라, 신호 처리 장비 및 전자 제어 시스템에 널리 사용됩니다.

결론

XC2S200-5FG256I FPGA는 하드웨어에서 직접 디지털 로직을 구축할 수 있는 유연한 방법을 제공합니다.다양한 시스템 작업을 지원하도록 논리 블록, 메모리 리소스, 입력 및 출력 연결을 구성할 수 있습니다.내부 구조를 통해 프로그래밍 가능한 단일 장치 내에서 신호 라우팅, 타이밍 제어 및 데이터 저장이 가능합니다.구성 가능한 XC2S200-5FG256I FPGA 아키텍처 및 애플리케이션 아키텍처를 이해하면 이 장치는 임베디드 전자 장치, 통신 인터페이스 및 제어 시스템을 지원할 수 있습니다.레이아웃, 기능 및 애플리케이션을 이해하면 프로그래밍 가능 논리 장치가 최신 디지털 장비를 어떻게 지원하는지 확인하는 데 도움이 됩니다.이를 통해 XC2S200-5FG256I가 전자 설계 요구 사항에 맞는지 쉽게 평가할 수 있습니다.
