ADM560JRS 인터페이스 칩 가이드, 기능 및 애플리케이션

직렬 통신 작업은 RS232 신호를 사용하는 장치에 논리 회로를 연결하는 것을 의미하는 경우가 많습니다.ADM560JRS는 하나의 소형 칩에 내장된 4개의 송신기와 5개의 수신기를 통해 해당 연결을 처리하는 데 도움이 됩니다.이를 사용하여 로직 레벨 신호를 RS232 전압 레벨로 변환하고 동시에 직렬 라인에서 데이터를 수신할 수 있습니다.이 장치는 단일 저전압 공급 장치에서 작동하며 전하 펌프를 사용하여 필요한 인터페이스 전압을 생성합니다.여러 통신 채널을 지원하므로 제어 시스템, 컴퓨터 인터페이스 및 직렬 데이터를 교환하는 임베디드 장치에 적합합니다.

카탈로그

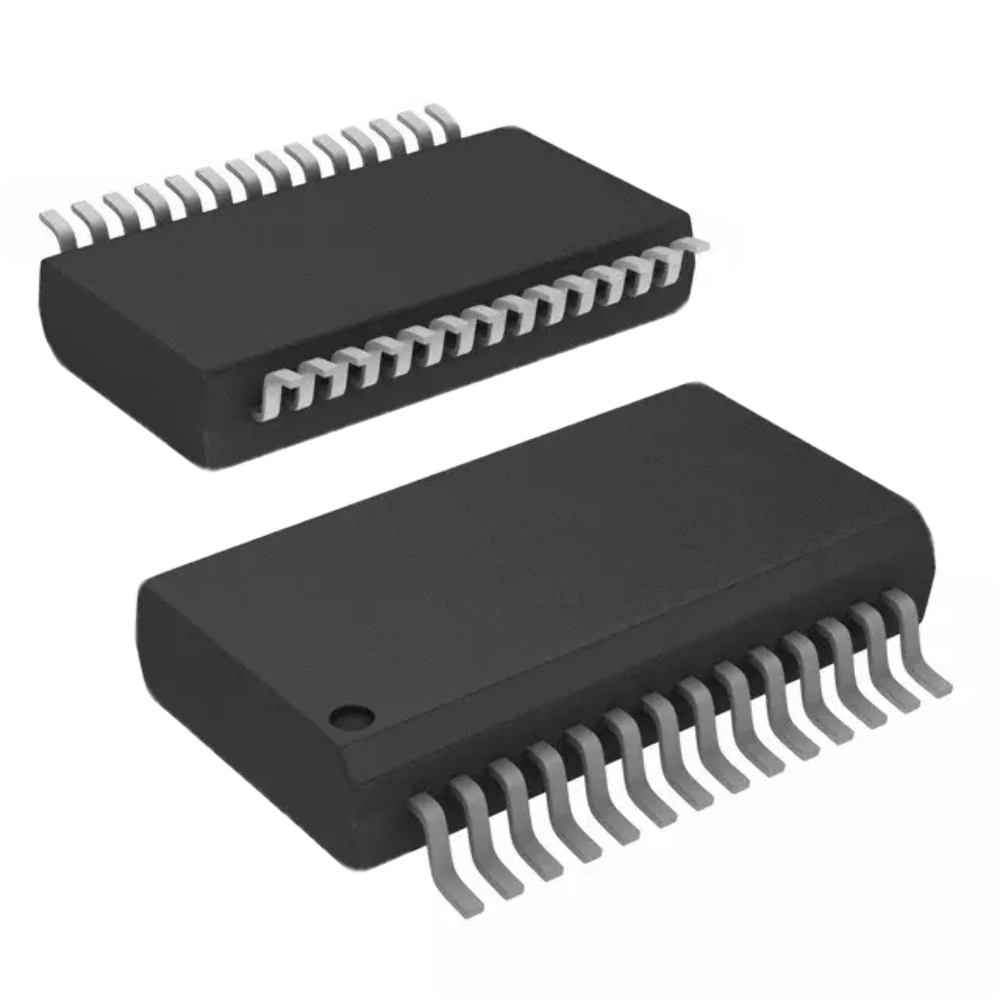

ADM560JRS 개요

ADM560JRS 논리 회로와 표준 RS 232 통신 라인 간에 직렬 데이터를 교환하는 시스템용으로 설계된 저전력 RS 232 트랜시버입니다.이 장치는 4개의 송신기와 5개의 수신기를 통합하여 단일 소형 패키지 내에서 여러 신호 경로를 허용합니다.단일 3V ~ 3.6V 공급으로 작동하며 외부 커패시터가 있는 내부 차지 펌프를 사용하여 필요한 양극 및 음극 인터페이스 전압을 생성합니다.데이터 전송 속도는 116kbps에 달하며 일반적인 직렬 통신 작업을 지원합니다.이 장치는 표면 실장 회로 기판에 적합한 28핀 SSOP 형식으로 패키지되어 있습니다.ADM560JRS를 찾고 계십니까?현재 재고, 리드타임, 가격을 확인하려면 당사에 문의하세요.

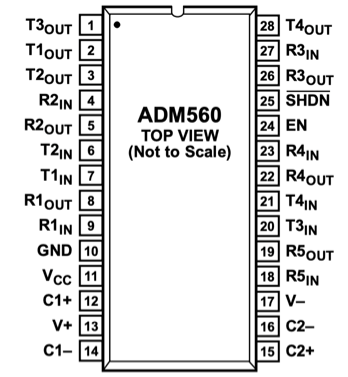

ADM560JRS 핀아웃 세부사항

ADM560JRS 핀 설명

핀번호	핀 이름	설명
1	T3OUT	RS-232 전압 레벨을 사용하여 외부 직렬 회선을 구동하는 RS-232 송신기 출력 채널 3.
2	T1OUT	RS-232 트랜스미터 출력 채널 1은 직렬 통신 라인에 변환된 논리 신호를 제공합니다.
3	T2OUT	RS-232 호환 전압 신호를 출력하는 RS-232 송신기 출력 채널 2.
4	R2IN	외부 장치로부터 들어오는 RS-232 신호를 수신하는 RS-232 수신기 입력 채널 2입니다.
5	R2OUT	RS-232 레벨 변환 후 수신기 채널 2에 해당하는 CMOS/TTL 논리 출력.
6	티투인	내부적으로 RS-232 출력 레벨로 변환되는 송신기 채널 2용 로직 레벨 입력입니다.
7	T1IN	RS-232 출력 단계를 구동하는 데 사용되는 송신기 채널 1의 논리 레벨 입력입니다.
8	R1OUT	변환된 RS-232 입력 신호를 나타내는 수신기 채널 1의 논리 레벨 출력입니다.
9	R1IN	RS-232 수신기 입력 채널 1은 외부 직렬 인터페이스 라인에 연결됩니다.
10	접지	장치 및 내부 회로에 대한 접지 기준입니다.
11	VCC	주 전원 공급 장치 입력은 일반적으로 약 3.0V ~ 3.6V에서 작동합니다.
12	C1+	전압 더블러 스테이지에 사용되는 첫 번째 전하 펌프 커패시터의 양극 단자.
13	V+	RS-232 드라이버에 사용되는 내부 차지 펌프에서 생성된 양의 전압 출력입니다.
14	C1−	전압 더블러 회로에 사용되는 첫 번째 전하 펌프 커패시터의 음극 단자입니다.
15	C2+	전압 인버터 스테이지에 사용되는 두 번째 차지 펌프 커패시터의 양극 단자.
16	C2−	네거티브 RS-232 전압을 생성하는 데 사용되는 두 번째 차지 펌프 커패시터의 네거티브 단자.
17	V−	RS-232 시그널링에 사용되는 내부 차지 펌프의 음전압 출력입니다.
18	R5IN	수신 직렬 데이터 신호용 RS-232 수신기 입력 채널 5.
19	R5OUT	신호 변환 후 수신기 채널 5에 해당하는 CMOS/TTL 논리 출력.
20	T3IN	RS-232 출력 신호를 생성하는 데 사용되는 송신기 채널 3에 대한 논리 레벨 입력입니다.
21	T4IN	내부 RS-232 드라이버 스테이지에 공급되는 송신기 채널 4용 로직 레벨 입력입니다.
22	R4OUT	변환된 RS-232 입력 신호를 나타내는 수신기 채널 4의 논리 레벨 출력입니다.
23	R4IN	RS-232 수신기 입력 채널 4는 외부 통신선에 연결됩니다.
24	KO	장치의 내부 회로를 활성화하거나 비활성화하는 데 사용되는 제어 입력을 활성화합니다.
25	SHDN	장치를 저전력 종료 모드로 전환하는 종료 제어 입력입니다.
26	R3OUT	수신된 RS-232 신호에 해당하는 수신기 채널 3의 논리 레벨 출력입니다.
27	R3IN	직렬 인터페이스 신호 수신을 위한 RS-232 수신기 입력 채널 3.
28	T4OUT	변환된 직렬 출력 신호를 제공하는 RS-232 송신기 출력 채널 4.

ADM560JRS CAD 모델

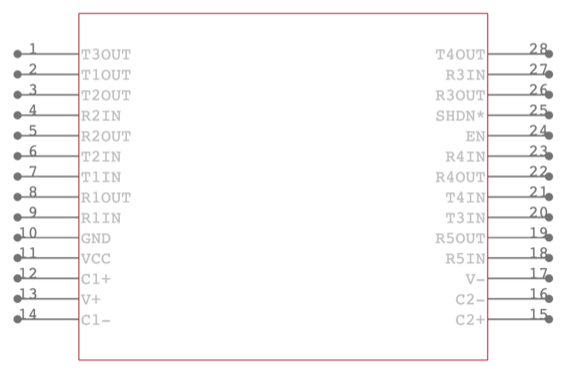

ADM560JRS 기호

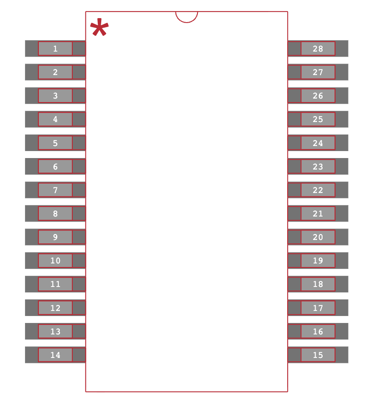

ADM560JRS 설치 공간

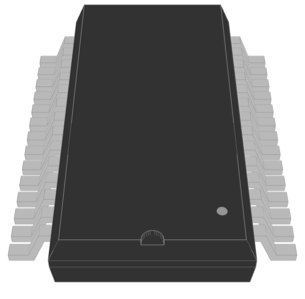

ADM560JRS 3D 모델

ADM560JRS의 특징

통합 RS232 트랜시버 구조

ADM560JRS는 하나의 소형 장치 내에 4개의 송신기와 5개의 수신기를 결합합니다.이 배열은 회로 기판에 필요한 별도의 인터페이스 구성 요소 수를 줄이면서 전이중 직렬 통신을 지원합니다.

단일 저전압 공급 작동

이 장치는 3V ~ 3.6V 사이의 단일 공급 장치에서 작동합니다. 이를 통해 추가 전력 레일 없이 최신 저전압 로직 시스템에 직접 연결할 수 있습니다.

내부 차지 펌프 전압 생성

내부 차지 펌프는 RS 232 신호 전달에 필요한 양의 전압과 음의 전압을 생성합니다.전용 핀에 연결된 외부 커패시터는 회로가 안정적인 인터페이스 전압 레벨을 생성하는 데 도움을 줍니다.

다중 수신기 채널

5개의 독립적인 수신기 채널은 RS 232 입력 신호를 수신하고 이를 로직 레벨 출력으로 변환합니다.이를 통해 하나의 집적 회로 내에서 여러 통신 회선을 모니터링하고 처리할 수 있습니다.

4개의 전용 송신기 출력

4개의 송신기 경로는 로직 레벨 입력 신호를 RS 232 출력 레벨로 변환합니다.이러한 출력은 직렬 포트나 기타 인터페이스 장치에 연결되는 외부 통신 라인을 구동합니다.

수신기 잡음 허용 오차

각 수신기 채널에는 입력 단계에 히스테리시스가 포함되어 있습니다.이 설계는 수신 신호에 전기적 잡음이 포함되거나 느린 전환이 있을 때 안정적인 로직 출력을 유지하는 데 도움이 됩니다.

최대 116kbps의 데이터 전송 지원

이 장치는 초당 최대 116킬로비트의 데이터 속도를 지원합니다.이 범위에는 제어 장비 및 컴퓨터 인터페이스에 사용되는 일반적인 직렬 통신 속도가 포함됩니다.

소형 표면 실장 패키지

이 장치는 28리드 SSOP 패키지로 제공됩니다.작은 설치 공간은 조밀한 회로 레이아웃을 지원하는 동시에 안정적인 조립을 위해 명확한 핀 간격을 유지합니다.

ADM560JRS 기술 사양

제품 속성	속성 값
제조업체	아날로그 디바이스, Inc.
전압 - 공급	3V ~ 3.6V
유형	트랜시버
공급자 장치 패키지	28-SSOP
시리즈	-
수신기 히스테리시스	300mV
프로토콜	RS232
패키지/케이스	28-SSOP(0.209', 5.30mm 폭)
패키지	튜브
작동 온도	0°C ~ 70°C
드라이버/수신기 수	4/5
장착 유형	표면 실장
듀플렉스	전체
데이터 속도	116Kbps
기본 제품 번호	ADM560
수분 민감도 수준(MSL)	1(무제한)
ECCN	EAR99
HTSUS	8542.39.0001

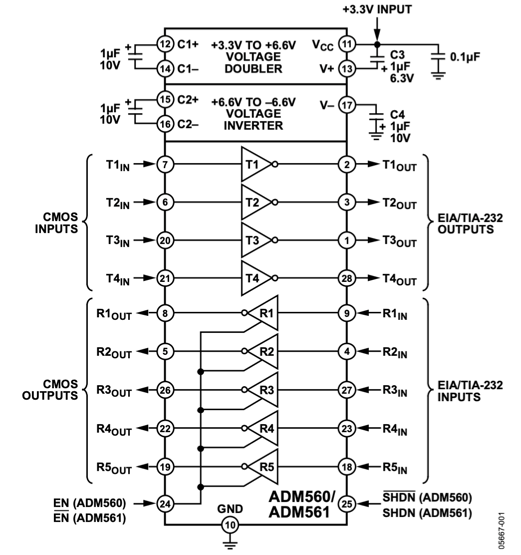

ADM560JRS의 기능 블록 다이어그램

내부 구조는 ADM560JRS를 논리 신호를 RS-232 레벨로 변환하거나 그 반대로 변환하는 발전, 송신기 및 수신기 섹션으로 구성합니다.상단의 차지 펌프 스테이지는 C1 및 C2 핀에 연결된 외부 커패시터를 사용하여 단일 +3.3V 입력에서 포지티브 및 네거티브 공급 레일을 생성하여 인터페이스 드라이버에서 사용되는 V+ 및 V− 전압을 생성합니다.4개의 송신기 경로는 T1IN~T4IN 라벨이 붙은 CMOS 입력을 수용하고 RS-232 출력 T1OUT~T4OUT을 구동합니다.5개의 수신기 경로는 R1IN부터 R5IN까지 라벨이 붙은 RS-232 입력을 수용하고 이를 R1OUT부터 R5OUT까지 CMOS 출력으로 변환합니다.EN 또는 SHDN, VCC 및 GND를 포함한 제어 및 기준 핀은 레이아웃의 하단 부분에 나타나며, 이는 장치가 CMOS 로직과 EIA/TIA-232 통신 라인 간의 신호 흐름을 그룹화하면서 제어 및 전원 연결을 활성화함을 나타냅니다.

ADM560JRS의 응용

개인용 컴퓨터 직렬 인터페이스

ADM560JRS는 컴퓨터나 임베디드 컨트롤러의 논리 회로를 RS 232 직렬 포트에 연결할 수 있습니다.송신기와 수신기는 신호 레벨 변환을 관리하므로 디지털 로직이 표준 직렬 통신 회선을 사용하는 외부 장치와 통신할 수 있습니다.

산업 제어 장비

산업 환경의 제어 장치는 직렬 링크를 통해 센서, 컨트롤러 또는 진단 도구와 데이터를 교환하는 경우가 많습니다.이 장치를 사용하면 내부 논리를 낮은 전압 수준에서 작동하면서 이러한 시스템이 RS 232 통신 포트와 인터페이스할 수 있습니다.

통신 단말기 및 모뎀

많은 통신 터미널과 모뎀 기반 시스템은 처리 회로와 외부 통신 장비 간의 RS 232 신호에 의존합니다.이 장치는 논리 회로와 이러한 시스템에서 사용되는 직렬 인터페이스 간의 신호 변환을 처리합니다.

의료 모니터링 및 진단 장치

의료 기기는 때때로 직렬 연결을 통해 구성 데이터나 측정 결과를 교환합니다.ADM560JRS는 마이크로컨트롤러 기반 의료 장비가 외부 컴퓨터 또는 데이터 레코더와 통신할 수 있도록 안정적인 신호 변환을 제공합니다.

휴대용 데이터 로깅 장비

휴대용 모니터링 시스템과 휴대용 기기는 직렬 링크를 사용하여 저장된 측정값을 다른 장치로 전송할 수 있습니다.이 장치를 사용하면 배터리 구동 시스템이 저전압 공급 장치로 작동하면서 안정적인 RS 232 통신을 유지할 수 있습니다.

레거시 직렬 링크가 포함된 임베디드 시스템

자동화 또는 테스트에 사용되는 내장형 제어 시스템은 RS 232를 통해 통신하는 구형 장비와 상호 작용하는 경우가 많습니다. ADM560JRS를 사용하면 최신 디지털 회로가 이러한 기존 직렬 통신 인터페이스와의 호환성을 유지할 수 있습니다.

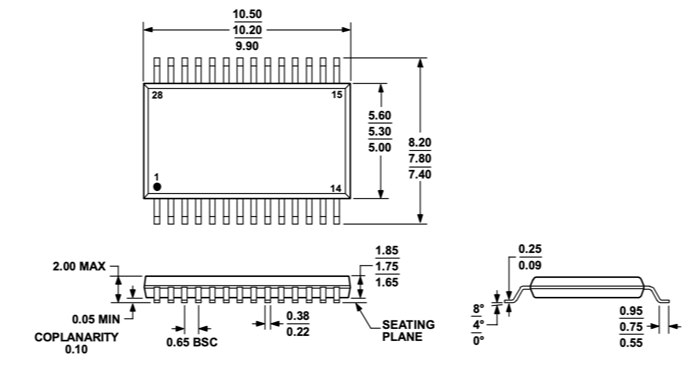

ADM560JRS의 외형 치수

물리적 패키지 레이아웃은 ADM560JRS에 사용되는 28리드 축소 소형 아웃라인 패키지를 제공하며 치수는 밀리미터로 표시됩니다.상단 보기는 리드가 긴 측면을 따라 배열되어 있고 핀 번호가 점으로 표시된 모서리에서 시작되는 직사각형 본체를 나타냅니다.본체 길이는 9.90mm ~ 10.50mm이고 본체 폭은 5.00mm ~ 5.60mm이며, 리드를 포함한 전체 스팬은 약 7.40mm ~ 8.20mm입니다.리드 피치는 인접한 핀 사이에서 0.65mm로 지정되어 컴팩트한 표면 실장을 지원합니다.측면 및 끝 프로파일은 최대 패키지 높이가 2.00mm에 가까운 안착 평면, 리드 굽힘 각도 및 동일 평면성 공차를 보여줍니다.추가 측정에서는 JEDEC MO-150-AH에서 정의한 표준 SSOP 랜드 패턴과의 호환성을 보장하기 위해 리드 폭, 리드 두께 및 단자 확장을 정의합니다.

ADM560JRS의 장점과 단점

장점

• 단일 통합 장치에 여러 드라이버와 수신기를 제공하여 구성 요소 수를 줄입니다.

• 최신 저전력 시스템에 적합한 낮은 공급 전압 작동

• 통합된 차지 펌프로 인해 외부 ±RS-232 공급 전압이 필요하지 않음

• 수신기 히스테리시스는 전기적으로 잡음이 많은 환경에서 신뢰성을 향상시킵니다.

• 소형 표면 실장 패키지로 보드 공간 사용 최소화

• 표준 RS-232 통신을 지원하여 직렬 장치와 널리 호환됩니다.

• 배터리 구동 장비에 적합한 낮은 전력 소비

단점

• 최대 데이터 속도는 116kbps로 제한되며 이는 최신 고속 인터페이스에 비해 느립니다.

• 작동 온도 범위는 상용 등급(0°C ~ 70°C)으로 제한됩니다.

• 차지 펌프 작동을 위해 외부 커패시터 필요

• 레거시 통신 표준으로 간주되는 RS-232용으로 특별히 설계되었습니다.

• 제품이 단종되어 더 이상 생산되지 않습니다.

ADM560JRS 대안

부품 번호	제조업체	주요 특징	사용 사례/참고
ADM560JRSZ	아날로그 디바이스 주식회사	소형, 고밀도 전자 어셈블리용으로 설계된 196-LFBGA 폼 팩터로 패키지되어 있습니다.이 제품은 -40°C~85°C의 넓은 산업 온도 범위에서 표면 실장 설치와 안정적인 작동을 지원하여 까다로운 회로에서 안정적인 성능을 유지하는 데 도움이 됩니다.	콤팩트한 패키징과 신뢰할 수 있는 성능이 필요한 고급 전자 시스템에 사용됩니다.안정적인 작동과 효율적인 보드 공간 활용이 중요한 산업 및 임베디드 설계에 적합합니다.
ADM560JRS-릴	아날로그 디바이스 주식회사	스루홀 실장용으로 설계된 16-PDIP 패키지로 제공됩니다.패키지 스타일을 사용하면 설치가 간단하고 조립이나 테스트 중에 취급이 쉽습니다.이는 0°C ~ 70°C의 일반적인 상업 온도 범위 내에서 작동합니다.	스루홀 구성 요소를 사용하는 개발 보드, 프로토타입 또는 장비에 일반적으로 사용됩니다.또한 DIP 형식을 사용하면 문제 해결, 교체 및 수동 조립이 더 간단해집니다.
ADM560JR	아날로그 디바이스 주식회사	노출된 열 패드가 있는 소형 64-VQFN 패키지로 제공됩니다.표면 실장 조립용으로 설계된 이 제품은 -40°C ~ 85°C에서 안정적인 작동을 지원하는 동시에 열 방출 및 전기 접지를 개선합니다.	컴팩트한 크기와 효율적인 열 관리가 필요한 최신 임베디드 시스템 및 산업용 전자 장치에 매우 적합합니다.고밀도 회로 설계에 자주 사용됩니다.

아나로그디바이스 소개

Analog Devices, Inc.는 신호 처리, 데이터 변환 및 인터페이스 통신에 사용되는 집적 회로를 개발하는 반도체 회사입니다.1965년에 설립되어 미국에 본사를 두고 있는 이 회사는 아날로그, 혼합 신호 및 디지털 신호 처리 기술에 중점을 두고 있습니다.해당 제품은 산업 시스템, 통신 장비, 의료 장비, 자동차 전자 제품 및 소비자 장치에 널리 사용됩니다.회사의 포트폴리오에는 정확하고 안정적인 신호 처리가 필요한 전자 시스템용으로 설계된 증폭기, 데이터 변환기, 인터페이스 회로, 전력 관리 장치 및 신호 처리 구성 요소가 포함됩니다.

결론

ADM560JRS는 논리 회로와 RS232 장치 간의 직렬 통신을 처리하도록 설계되었습니다.하나의 패키지에 4개의 송신기와 5개의 수신기가 포함되어 있어 여러 신호 라인을 동시에 관리할 수 있습니다.내부 차지 펌프는 단일 저전압 공급 장치에서 필요한 인터페이스 전압을 생성합니다.소형 SSOP 패키지는 회로 레이아웃을 작고 체계적으로 유지하는 데 도움이 됩니다.RS232 데이터 교환에 의존하는 제어 시스템, 컴퓨터 인터페이스 및 통신 장비에 장치를 적용할 수 있습니다.통합된 구조로 인해 추가 인터페이스 구성 요소의 필요성이 줄어듭니다.
