펄스 폭 변조(PWM) 설명

펄스 폭 변조(PWM)는 디지털 신호를 사용하여 전력을 제어할 수 있는 간단하고 효율적인 방법입니다.공급 전압을 변경하는 대신 각 사이클 내에서 신호가 ON 및 OFF로 유지되는 시간을 조정하여 전력 공급을 제어할 수 있습니다.이 기사는 PWM의 작동 방식, 듀티 사이클이 출력에 미치는 영향, PWM이 전자 장치 및 제어 시스템에서 널리 사용되는 이유를 이해하는 데 도움이 됩니다.또한 컨트롤러, 파형 유형 및 애플리케이션에 PWM이 어떻게 적용되는지 확인할 수 있습니다.

카탈로그

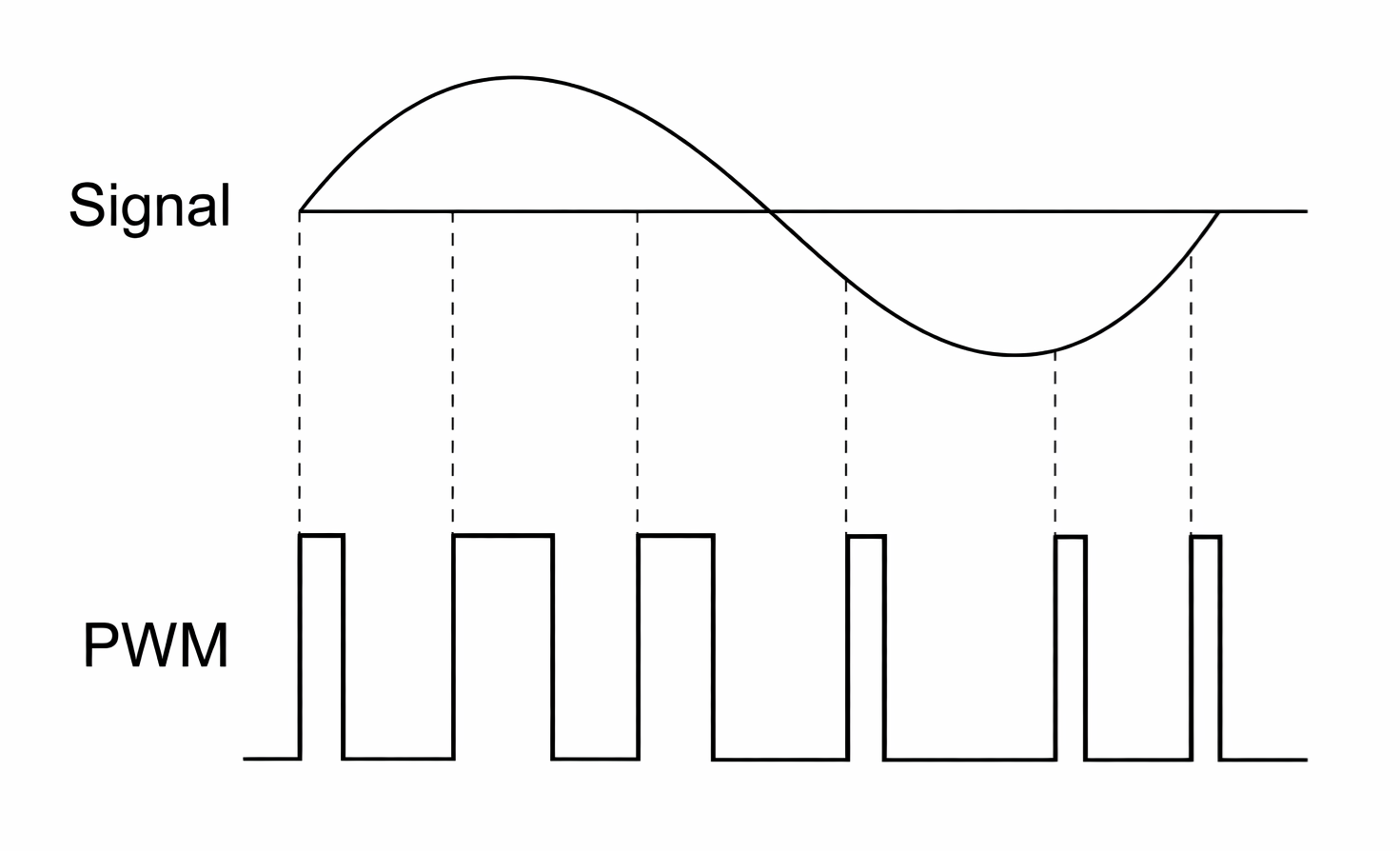

그림 1. 펄스 폭 변조 개념

펄스 폭 변조란 무엇입니까?

펄스 폭 변조(PWM)는 고정된 스위칭 기간 내 ON 시간 비율을 변경하여 부하에 전달되는 전력을 조절하는 데 사용되는 디지털 제어 기술입니다.공급 전압 레벨을 변경하는 대신 PWM은 완전 ON 상태와 완전 OFF 상태 사이에서 신호를 빠르게 전환하여 유효 전력을 제어합니다.이러한 접근 방식을 통해 에너지 손실을 최소화하면서 효율적인 전력 조절이 가능하므로 PWM은 모터 드라이브, LED 제어, 전력 변환기 및 내장형 제어 시스템에 널리 사용됩니다.

펄스 폭 변조는 어떻게 작동합니까?

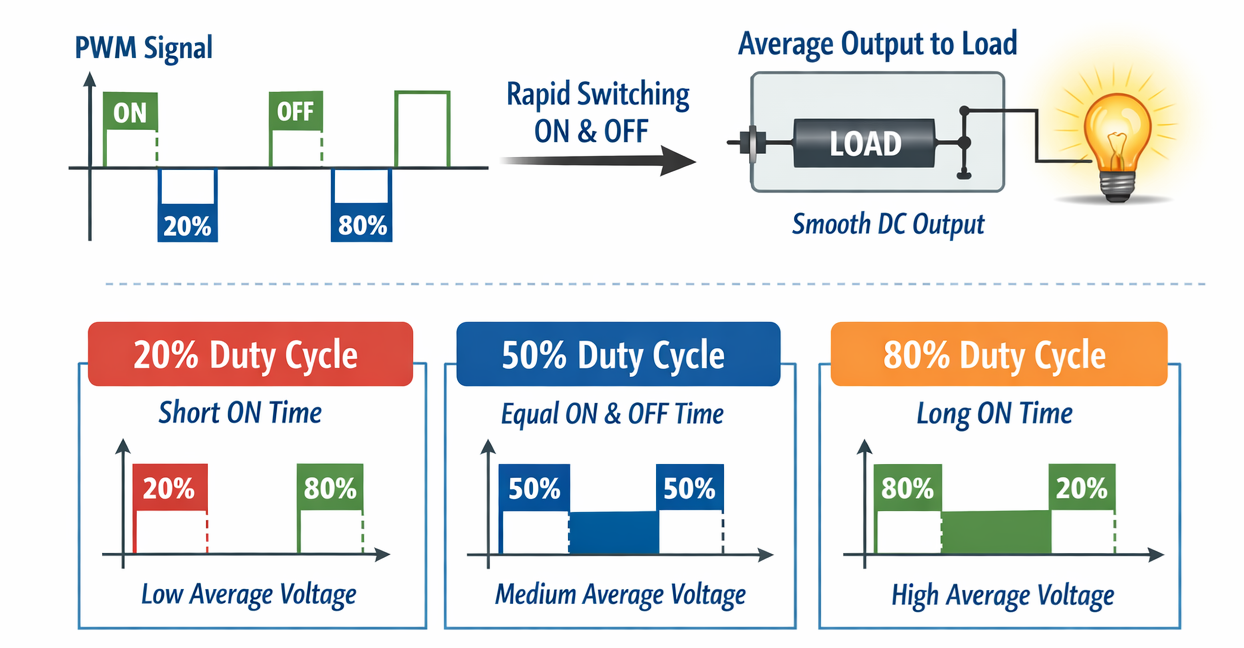

그림 2. PWM 작동 원리

펄스 폭 변조는 일정한 주파수에서 출력 신호를 반복적으로 켜고 끄는 방식으로 작동합니다.각 스위칭 주기 동안 신호는 특정 기간 동안 ON을 유지하고 나머지 주기 동안 OFF를 유지합니다.전체 사이클 시간에 대한 ON 시간의 비율을 듀티 사이클이라고 하며 부하에 전달되는 평균 전압과 전류를 직접적으로 결정합니다.듀티 사이클이 높을수록 전달되는 전력이 증가하고, 듀티 사이클이 낮을수록 전력이 감소합니다.

스위칭 주파수는 일반적으로 부하의 전기적 또는 기계적 응답보다 훨씬 높기 때문에 부하는 개별 펄스가 아닌 신호의 평균값에 반응합니다.결과적으로, PWM은 가변 전압 소스 없이도 디지털 신호를 사용하여 원활하고 정밀한 전력 제어를 가능하게 합니다.

PWM 신호 파형 특성

PWM 특징	설명
펄스 폭	ON 시간 0마이크로초부터 전체 주기까지 하나의 PWM 주기 내에서.
듀티 사이클	백분율 사이클당 ON 시간은 0%에서 100%까지입니다.
PWM 주파수	수 초당 사이클, 일반적으로 500Hz ~ 100kHz입니다.
PWM 주기	총주기 시간은 일반적으로 1밀리초에서 10마이크로초입니다.
신호 진폭	전압 레벨 PWM 신호는 일반적으로 3.3V, 5V 또는 12V입니다.
고전압 레벨	전압 ON 상태에서는 공급 전압과 동일합니다.
저전압 레벨	전압 OFF 상태에서는 일반적으로 0V입니다.
상승 시간	시간 낮음에서 높음으로 전환하며, 대개 10ns에서 1μs입니다.
가을 시간	시간 높음에서 낮음으로 전환하며, 대개 10ns에서 1μs입니다.
스위칭 속도	최대 비율 상태 변화, 고주파 PWM 지원.
해상도	수 듀티 단계는 일반적으로 8비트 또는 10비트입니다.
신호 안정성	일관성 시간 경과에 따른 주파수 및 듀티 사이클.
지터	작은 타이밍 일반적으로 1% 미만의 변동이 있습니다.
데드타임	의도적 스위칭 간의 지연 시간은 일반적으로 100ns ~ 5μs입니다.
고조파	고주파 빠른 전환으로 생성된 구성 요소.
전력 제어	출력 전력 듀티 사이클에 따라 선형적으로 달라집니다.
부하 응답	능력 부하 변화에도 파형을 유지합니다.
필터링 출력	필터링된 PWM 부드러운 DC 전압을 생성합니다.
소음 면역력	저항 가장자리가 깨끗해지면 간섭이 개선됩니다.

펄스 폭 변조의 유형

펄스 폭 변조는 출력 파형의 모양에 따라 다양한 제어 전략으로 분류될 수 있습니다.이러한 PWM 유형은 출력 전압, 고조파 성능 및 효율성에 영향을 미치는 변조 개념 및 제어 알고리즘에 중점을 둡니다.

단일 펄스 폭 변조(단일 펄스 PWM)

그림 3. 단일 펄스 PWM 파형

단일 펄스 PWM은 출력 파형의 반주기당 하나의 스위칭 펄스를 사용합니다.이 단일 펄스의 폭은 출력 전압 레벨을 제어하기 위해 조정됩니다.반주기당 단 한 번의 스위칭 이벤트만 발생하므로 스위칭 손실이 낮게 유지됩니다.그러나 이 제어 전략은 더 높은 고조파 왜곡을 생성하며 파형 품질보다 단순성이 우선시되는 저주파 및 기본 전력 제어 애플리케이션에 주로 사용됩니다.

다중 펄스 폭 변조(다중 펄스 PWM)

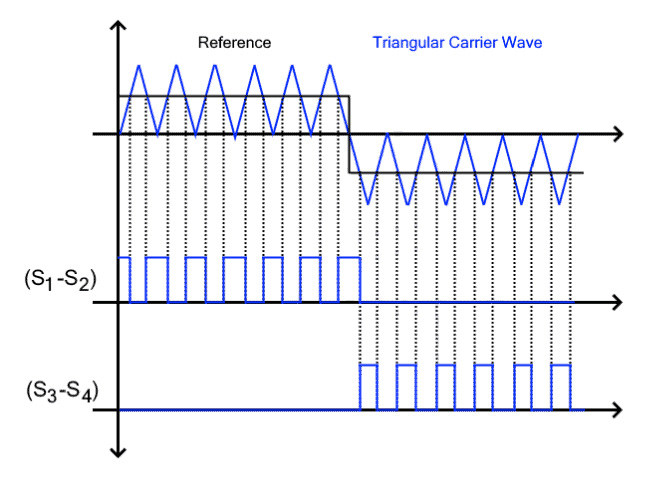

그림 4. 다중 펄스 PWM 파형

다중 펄스 PWM은 각 반주기를 하나의 큰 펄스 대신 여러 개의 작은 펄스로 나눕니다.펄스 수를 늘리면 고조파 에너지가 더 높은 주파수로 확산되어 출력 파형 품질이 향상됩니다.이 PWM 유형은 감소된 고조파 왜곡과 관리 가능한 스위칭 손실 간의 균형을 제공하므로 산업용 전력 변환기 및 모터 구동 시스템에 적합합니다.

SPWM(정현파 펄스 폭 변조)

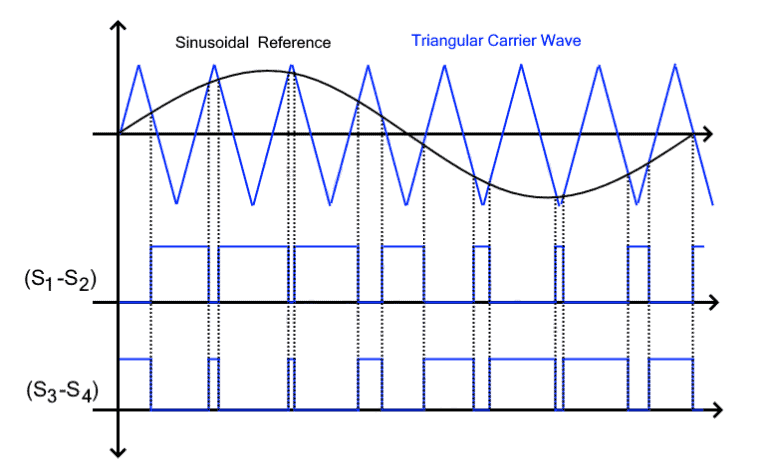

그림 5. 정현파 PWM 생성

정현파 PWM은 정현파 기준 신호를 기반으로 펄스를 생성하는 변조 전략입니다.펄스 폭은 기준 파형의 순간 진폭에 따라 달라지므로 필터링 후 출력이 사인파에 가까워질 수 있습니다.SPWM은 적당한 제어 복잡성으로 우수한 고조파 성능을 제공하기 때문에 인버터, 모터 드라이브 및 재생 에너지 시스템에 널리 사용됩니다.

공간 벡터 펄스 폭 변조(SVPWM)

공간 벡터 PWM은 직접적인 파형 비교보다는 인버터의 수학적 벡터 모델을 사용하는 고급 제어 전략입니다.전압 공간에서 회전 기준 벡터에 근접하도록 최적의 스위칭 상태를 선택합니다.SPWM에 비해 SVPWM은 DC 버스 전압 활용도를 향상시키고 고조파 왜곡을 더욱 줄여 고성능 모터 드라이브 및 정밀 산업 제어 시스템에 적합합니다.

PWM 생성 방법

PWM 신호는 하드웨어에서 펄스가 생성되고 정렬되는 방식에 따라 분류될 수도 있습니다.이러한 PWM 생성 방법은 변조 전략 자체보다는 타이머 작동, 스위칭 대칭 및 펄스 배치에 중점을 둡니다.

단일 에지 PWM(에지 정렬 PWM)

그림 6. 에지 정렬 PWM 타이밍

단일 에지 PWM은 모든 펄스를 스위칭 기간의 한 에지(일반적으로 상승 에지)에 정렬합니다.듀티 사이클은 이 고정 에지에서 펄스를 연장하거나 단축하여 조정됩니다.이 생성 방법은 하드웨어 타이머와 비교기를 사용하여 구현하기가 간단하지만 비대칭 스위칭 패턴은 고조파 왜곡과 전자기 간섭을 증가시킬 수 있습니다.

이중 에지 PWM(중앙 정렬 PWM)

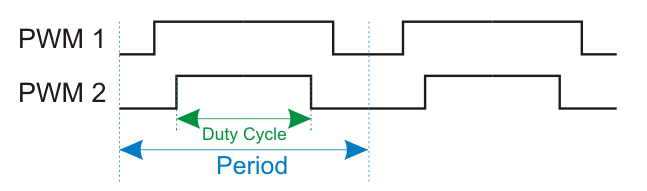

그림 7. 중앙 정렬된 PWM 타이밍

이중 에지 PWM은 중간점을 중심으로 대칭적으로 ON 및 OFF를 전환하여 스위칭 주기 내에서 펄스의 중심을 맞춥니다.이 대칭 타이밍은 전류 균형을 향상시키면서 고조파 왜곡과 전자기 간섭을 줄입니다.이러한 장점으로 인해 중앙 정렬 PWM은 정밀 모터 드라이브 및 고성능 전력 제어 애플리케이션에 일반적으로 사용됩니다.

캐리어 기반 PWM(비교기 PWM)

캐리어 기반 PWM은 비교기를 사용하여 기준 신호를 고주파 캐리어 파형과 비교하여 펄스를 생성합니다.기준이 반송파를 초과하면 출력이 켜집니다.이 방법은 SPWM을 포함한 많은 PWM 제어 전략의 하드웨어 생성 기반 역할을 하며 마이크로 컨트롤러, DSP 및 산업용 컨트롤러에서 널리 구현됩니다.

마이크로컨트롤러 및 컨트롤러의 PWM

Arduino의 펄스 폭 변조

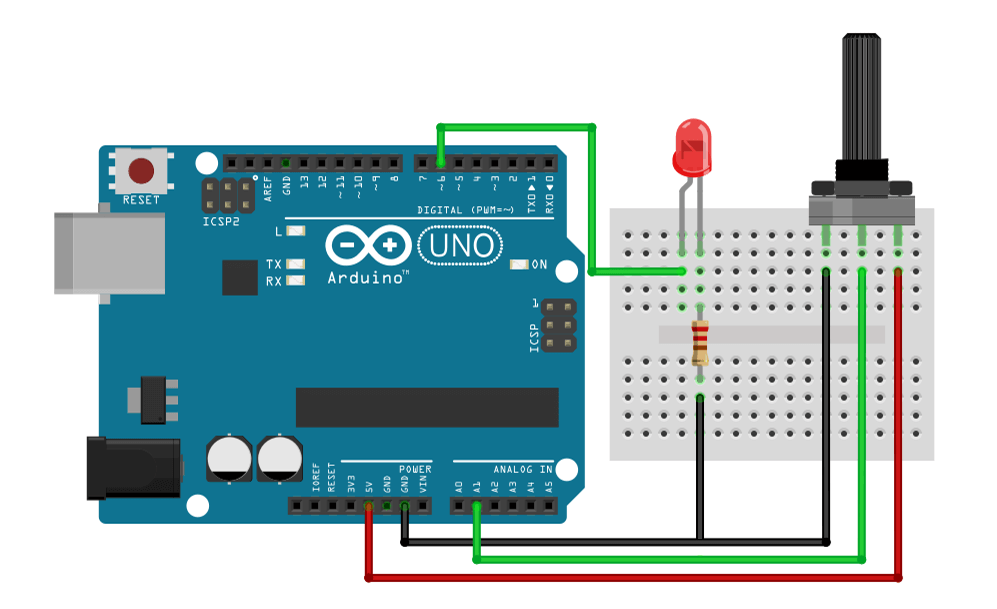

그림 8. Arduino PWM LED 제어

Arduino는 출력 핀을 HIGH 상태와 LOW 상태 간에 전환하는 내부 하드웨어 타이머를 사용하여 펄스 폭 변조를 생성합니다.듀티 사이클은 부하에 전달되는 평균 전압을 직접 제어하는 ​​소프트웨어를 통해 조정됩니다.듀티 사이클을 변경하면 Arduino는 공급 전압을 변경하지 않고도 LED 밝기나 모터 속도를 원활하게 변경할 수 있습니다.PWM 주파수는 일반적으로 타이머 설정에 의해 고정되어 제어 작업 중에 안정적인 작동을 보장합니다.그림에 표시된 것처럼 Arduino PWM 핀은 저항기를 통해 LED를 구동하여 듀티 사이클 변화가 가시 밝기를 어떻게 변화시키는지 명확하게 보여줍니다.

ESP32의 펄스 폭 변조

그림 9. ESP32 PWM 출력 예

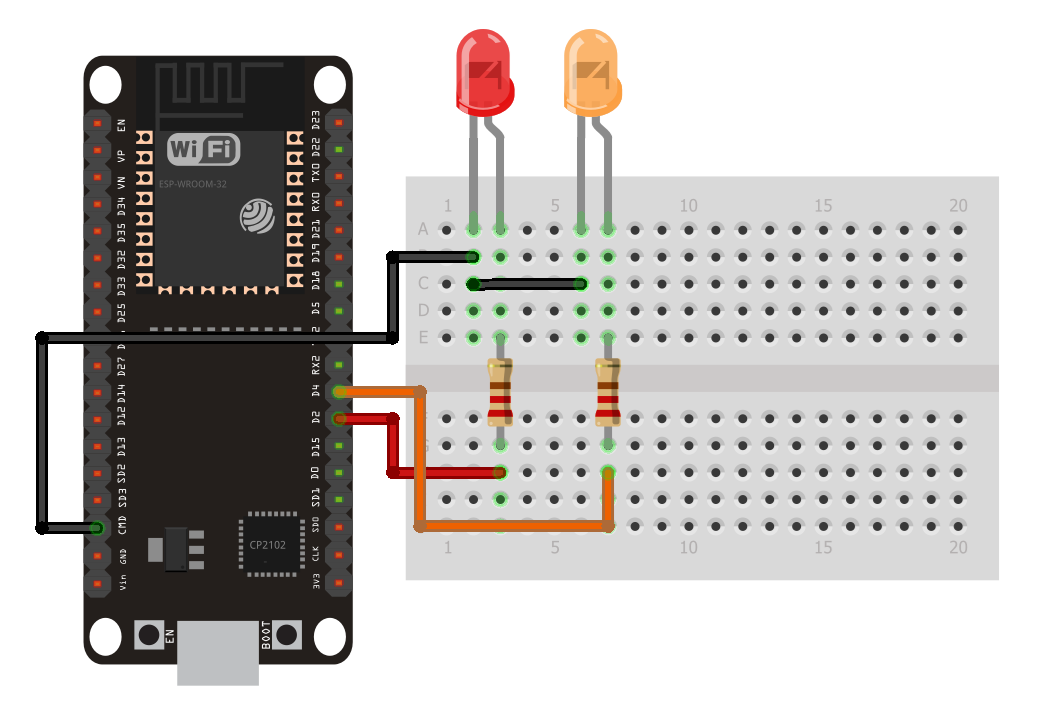

ESP32는 전용 PWM 하드웨어 모듈을 사용하여 고급 펄스 폭 변조를 제공합니다.CPU에 부하를 주지 않고 더 높은 해상도, 여러 개의 독립적인 PWM 채널 및 유연한 주파수 제어를 지원합니다.이를 통해 모터, LED 및 IoT 장치에 대한 정밀하고 반응성이 뛰어난 전력 제어가 가능합니다.ESP32 PWM은 빠른 응답과 정확한 출력 조절이 필요한 애플리케이션에 특히 적합합니다.그림 9는 서로 다른 PWM 듀티 사이클로 여러 LED를 제어하는 ​​ESP32를 보여주며, 각 채널이 출력 전력을 독립적으로 조정하는 방법을 보여줍니다.

PLC의 펄스 폭 변조

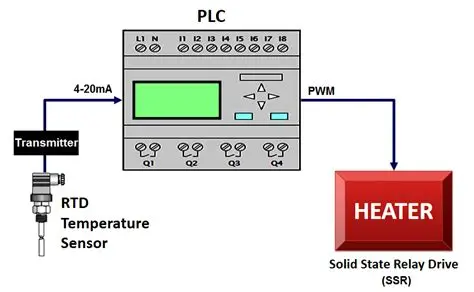

그림 10. PLC PWM 히터 제어

PLC는 펄스 폭 변조를 사용하여 히터, 모터 및 액추에이터와 같은 산업용 부하를 높은 신뢰성으로 제어합니다.PWM 출력은 센서 피드백 또는 프로그래밍된 제어 로직을 기반으로 조정되어 전력을 정확하게 조절합니다.이 방법을 사용하면 스위칭 장치의 전기적 스트레스를 최소화하면서 원활한 제어가 가능합니다.PLC 기반 PWM은 전기적으로 잡음이 많고 열악한 산업 환경에서도 안정적으로 작동하도록 설계되었습니다.그림에 표시된 것처럼 PLC는 PWM 신호를 사용하여 온도 피드백에 따라 히터 전력을 제어하는 ​​무접점 릴레이를 구동합니다.

펄스 폭 변조의 응용

펄스 폭 변조는 저전력 및 고전력 전자 애플리케이션 모두에서 전력을 효율적이고 정확하게 제어하는 데 널리 사용됩니다.

1. 모터 속도 제어

PWM은 모터에 공급되는 평균 전압을 변화시켜 속도와 토크를 제어하기 위해 DC 모터, 서보 모터 및 BLDC 모터 드라이브에 일반적으로 사용됩니다.이 방식은 로봇공학, 산업자동화, 전기자동차 분야에서 원활한 속도 제어와 높은 효율성을 제공합니다.

2. LED 디밍 및 조명 제어

LED 드라이버에서 PWM은 일정한 전류 레벨을 유지하면서 LED를 빠르게 켜고 끄는 방식으로 밝기를 제어합니다.이를 통해 색상 변화를 방지하고 효율성을 향상하며 디스플레이, 자동차 조명 및 스마트 조명 시스템의 밝기를 정밀하게 조정할 수 있습니다.

3. 전원 공급 장치 및 전압 조정

PWM은 스위치 모드 전원 공급 장치, DC-DC 컨버터 및 인버터의 핵심 기술입니다.출력 전압과 전류를 효율적으로 조절하는 데 도움이 되어 선형 레귤레이터에 비해 발열이 줄어듭니다.

4. 오디오 신호 생성

PWM은 클래스 D 오디오 증폭기에서 오디오 신호를 고주파 스위칭 신호로 변환하는 데 사용됩니다.이를 통해 낮은 전력 손실과 컴팩트한 회로 설계로 고전력 오디오 증폭이 가능합니다.

5. 가열 및 온도 조절

PWM은 공급 장치의 온오프 시간을 조정하여 히터, 가열 요소 및 온도 제어 시스템에 전달되는 전력을 제어합니다.이는 산업용 히터, 납땜 스테이션 및 가전제품의 온도를 안정적으로 조절합니다.

6. 배터리 충전 및 에너지 관리

PWM은 배터리 충전기와 태양광 충전 컨트롤러에 적용되어 충전 전류와 전압을 관리합니다.이를 통해 충전 효율이 향상되고 배터리가 과충전되는 것을 방지하며 배터리 수명이 연장됩니다.

7. 마이크로컨트롤러 및 임베디드 시스템

마이크로컨트롤러의 PWM 출력은 아날로그 유사 신호 생성, 액추에이터 제어 및 외부 장치와의 인터페이스에 널리 사용됩니다.이로 인해 임베디드 시스템, IoT 장치 및 제어 애플리케이션에서 PWM이 중요해졌습니다.

PWM vs 선형 제어 vs 위상각 제어

매개변수	PWM 제어	선형 제어	위상 각도 제어
기본 제어 방법	출력은 다양한 듀티 사이클로 제어	출력은 전압을 선형적으로 떨어뜨려 제어	출력은 AC 파형 전도를 지연하여 제어
일반적인 공급 유형	직류 전원 공급	직류 전원 공급	AC 전원 공급
제어 신호 빈도	일반적으로 1 kHz ~ 100kHz	제로 스위칭 주파수	라인 50Hz 또는 60Hz의 주파수
전력 효율성	효율성 일반적으로 85%~98%	효율성 일반적으로 30%~60%	효율성 일반적으로 70~90%
발열	열손실은 스위칭 작동으로 인해 낮음	열손실은 전압 강하로 인해 높음	열손실은 부분 전도 중에는 보통
출력 전압 규제	평균 전압은 듀티 사이클에 의해 제어됩니다.	출력 전압은 제어 입력을 직접 따릅니다.	RMS 전압 발사 각도에 따라 다름
제어 해상도	높음 디지털 타이머로 해결	매우 높음 아날로그 제어를 통한 분해능	중간 AC 파형에 의해 분해능이 제한됨
회로 복잡성	중간 스위칭 구성 요소의 복잡성	단순 패스 요소가 있는 회로	중간 TRIAC 또는 SCR을 사용한 복잡성
EMI 및 소음 레벨	EMI는 필터링 없이 보통에서 높음	EMI는 매우 낮음	EMI가 높다 파형 왜곡으로 인해
일반적인 스위칭 장치	MOSFET 또는 IGBT	BJT 또는 선형 레귤레이터	트라이액 또는 SCR
응답 속도	응답 시간 마이크로초 단위입니다	응답 시간 밀리초 단위입니다	응답 시간 AC 제로 크로싱에 따라 다름
로드 호환성	다음에 가장 적합 모터 LED 및 전력 변환기	낮은 경우에 가장 적합 전력 아날로그 부하	다음에 가장 적합 램프 히터 및 AC 모터
전력 정격 범위	1와트부터 수 킬로와트까지	보통 아래 50와트	일반적으로 100와트에서 수 킬로와트까지
제어 정확도	정확도 타이머 해상도에 따라 다름	매우 정확함 그리고 부드러운 컨트롤	정확도 라인 전압 변화에 영향을 받음
일반적인 응용	모터 속도 SMPS LED 디밍 제어	오디오 증폭기 센서 회로	조명 조광기 팬 조절기 히터 제어

결론

펄스 폭 변조는 스위칭 신호의 듀티 사이클을 변경하여 효율적이고 정확한 전력 제어를 제공합니다.다양한 PWM 유형과 생성 방법은 파형 품질, 효율성 및 시스템 성능에 영향을 미칩니다.PWM은 모터, 조명, 전력 변환 및 온도 제어를 위한 마이크로 컨트롤러, PLC 및 전력 전자 장치에 널리 사용됩니다.단순성과 효율성으로 인해 현대 전자 응용 분야에 필수적입니다.
