Max30100 펄스 산소 미터 센서 : 핀아웃, 인터페이스 및 사용에 대한 안내서

Maxim Integrated는 전자 혁신의 리더로 자리 매김하여 자동차에서 건강 관리에 이르기까지 산업에 서비스를 제공하는 광범위한 구성 요소를 제공합니다.놀라운 창조물 중에서 Max30100 펄스 산소 미터 센서 IC는 혈액 산소 수준과 심박수를 측정하는 데있어 정밀도로 두드러집니다.저전력 소비 및 실제 데이터 출력과 같은 고급 기능으로 설계된이 소형 센서는 의료 기기, 웨어러블 및 피트니스 추적기에서 심각한 역할을합니다.이 기사는 Max30100의 설계, 기능 및 응용 프로그램을 탐색하여 Arduino와의 통합 및 건강 모니터링 기술에 대한 영향에 대한 통찰력을 제공합니다.

목록

Max30100 펄스 산소 미터 센서의 개요

그만큼 max30100 I2C 통신을 통해 전력을 보존하면서 펄스 산소 측정법 및 심박수를 섬세하게 측정하기 위해 제작 된 정제 된 생체 측정 센서입니다.빨간색 및 IR LED, 광 검출기, 조절 가능한 광학 및 정교한 저음 신호 프로세서가 녹습니다.이러한 요소는 정확한 심박수 추적을 허용하기 위해 일제히 작동합니다.피트니스 가제트, 웨어러블 및 의료 도구에서 자주 볼 수있는 센서는 여러 응용 분야에서 적응성을 보여줍니다.구성은 16 개의 FIFOS에 데이터가 적합한 일련의 소프트웨어 레지스터를 통해 처리됩니다.I2C 인터페이스를 통해 마이크로 컨트롤러와 교류하며 정확한 판독 값을 유지하기 위해 주변 조명 취소와 함께 16 비트 ADC를 보유하고 있습니다.

운영 메커니즘

작업을 실행하기 위해 MAX30100 센서는 손가락 끝이나 얼룩처럼 신체의 가느 다란 영역에 위치합니다.빨간색과 IR은 티슈를 통해 빛을 발사하고 광 검출기를 통해 빛 흡수 수준을 평가합니다.이 평가는 혈액 산소의 이동으로 흔들므로 헤모글로빈 내에서 산소 포화도를 정확하게 계산할 수 있습니다.주변 조명과 같은 변수에서 센서의 사려 깊은 설계 요소는 이러한 관찰의 정확성을 개선합니다.이 센서를 배치하려면 신체 부위의 불균형이 빛의 전송을 흔들 수 있고 그 후에 평가가 흔들릴 수 있으므로 배치의 마음 챙김이 필요합니다.

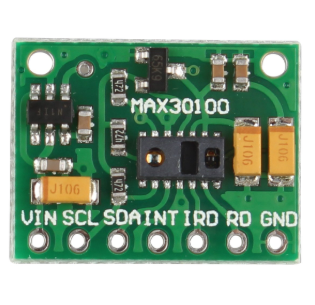

핀 레이아웃

핀	이름	설명
1	빈	이 핀은 센서에 전원 공급 장치를 제공합니다.
2	SCL	이 핀은 I2C 직렬 CLK 핀입니다.
3	SDA	이 핀은 I2C 직렬 데이터 핀입니다.
4	int	이것은 온보드 저항.청소 될 때까지 인터럽트 중에 낮아집니다.
5	ird	LED의 적외선 LED 음극 및 연결 지점 운전사.
6	Rd	LED 드라이버의 빨간색 LED 음극 및 연결 지점.
7	Gnd	소스 GND 핀에 연결된 접지 핀.

특징 및 사양

매개 변수	설명
전력 소비	측정 모드에서 600μA, 대기 모드에서 0.7μA
핀 수	14 핀
수분 감도 수준 (MSL)	168 시간
센서 유형	심박수 또는 산소계
ROHS 상태	ROHS3 준수
마운트 유형	표면 마운트
포장 유형	쟁반
출력 유형	비슷한 물건
샘플 속도	빠른 데이터 출력으로 최대 샘플 속도
주변 조명 취소	포함
온도 센서	온칩 온도 센서 (-40 ~ +85 ° C)
통신 인터페이스	I2C (SDA & SCL 핀)
FIFO 버퍼	데이터 저장을위한 16- 샘플 FIFO 버퍼는 전력을 줄입니다 이용
인터럽트 지원	SPO2 데이터 준비, 전원 준비, 온도 준비, FIFO 전체, 심박수 준비
작동 전압	1.8V ~ 3.3V
입력 전류	20MA
온도 범위	-40 ~ +85˚C
온도 정확도	± 1˚C
ADC 해상도	14 비트
적외선 LED 피크 파장	870 ~ 900Nm
빨간색 LED 피크 파장	650 ~ 670nm
추가 기능	높은 샘플 속도 용량, 빠른 데이터 출력

대체 및 동등한 센서

대안

• FSH 7060

• 펄스 3+

• ROHM BH1792GLC

• 프로토 센트럴 AFE4490

이와 동등합니다

• max30102

Max30100 센서를 Arduino Uno와 통합합니다

Arduino UNO와 MAX30100 센서 모듈을 효과적으로 병합하면 연쇄 모니터에서 관찰 될 수있는 혈액 산소 수준 및 심박수를 추적 할 가능성이 열립니다.이 설정에는 Max30100 센서 모듈, Arduino UNO 보드 및 연결 와이어를 사용하는 것이 포함됩니다.구체적으로, 센서의 SDA 및 SCL 핀은 Arduino의 A4 및 A5 핀에 결합되는 반면, Vin 및 GND 핀은 보드의 GND 및 3.3V/5V 단자에 연결됩니다.이러한 인터페이스는 UNO에 국한되지 않고 Nano, Pro Mini 및 Mega와 같은 다른 Arduino 모델로 확장됩니다.이러한 연결을 완료하면 PC를 통해 Arduino에 전원을 공급하는 것은 전자 제품에 대한 접근 가능한 작업 인 Arduino IDE를 사용하여 프로그램 코드를 업로드하는 것과 동반합니다.

인터페이스 프로그래밍

```CPP

#포함하다

#include "max30100_pulseoximeter.h"

#define reporting_period_ms 1000

Pulseoximeter pox;

uint32_t tslastreport = 0;

void onbeatDetected () {

serial.println ( "beat!");

}

void setup () {

Serial.begin (115200);

Serial.print ( "펄스 산소 미터 초기화 ...");

if (! pox.begin ()) {

serial.println ( "실패");

을 위한(;;);

} 또 다른 {

serial.println ( "성공");

}

pox.setirledCurrent (max30100_LED_CURR_7_6MA);

pox.setonbeatDetectedCallback (OnBeatDetected);

}

void loop () {

pox.update ();

if (millis () -tslastreport> reporting_period_ms) {

Serial.print ( "심박수 :");

serial.print (pox.getheartrate ());

serial.print ( "bpm / spo2 :");

serial.print (pox.getspo2 ());

serial.println ( "%");

tslastreport = millis ();

}

}

```

코드가 업로드 된 후 직렬 모니터를 활성화하고 보드 속도를 115200으로 설정하면 실제 심박수 및 SPO2 값이 표시 될 수 있습니다.이 구성은 간단한 인터페이스 작업을 나타내는 것뿐만 아니라 능동 건강 마커를 추적하는 데 센서 기술의 작동에 대한 의미있는 이해를 부여하여 실질적인 관련성과 기능의 혼합을 보여줍니다.

장단점

프로

Max30100 센서는 효율적인 전력 사용으로 빛나며 웨어러블 장치의 장기 배터리 수명을 제공합니다.이러한 효율성을 통해 재충전에 대한 중단이 적어 완벽하고 만족스러운 경험을 촉진하여 장기간 사용을 즐길 수 있습니다.빠른 샘플링 속도와 결합 된 정교한 측정 기술은 정확하고 안정적인 데이터 수집을 제공합니다.또한 센서는 또한 주변 조명을 효과적으로 처리하여 다양한 조명 환경에서도 정확한 판독 값을 보장합니다.이 기능은 예측할 수없는 빛의 변화가있는 설정에서 종종 자신을 발견하는 귀하가 크게 가치가 있습니다.

단점

장점에도 불구하고 Max30100 센서는 몇 가지 과제에 직면 해 있습니다.잘못된 배치가 부정확 한 데이터로 이어질 수 있으므로 적절한 손가락 포지셔닝이 사용됩니다.일관된 접촉을 유지하는 것이 정확성에 유용하다는 것을 알고 접근 방식을 조정해야 할 수도 있습니다.주변 광이 센서의 필터링 능력을 초과하면 판독 값이 손상 될 수 있습니다.또한, 적용된 압력은 균형을 이루어야합니다.너무 많이 혈류를 방해하고 결과를 왜곡 할 수 있습니다.이러한 차이점은 센서의 잠재적 이점을 완전히 활용하기 위해 신중한 취급 기술의 필요성을 강조합니다.

응용 프로그램

MAX30100 센서는 특히 심박수 모니터링 및 맥박 산소 측정 영역에서 다수의 사용의 핵심을 찾습니다.그것의 기여는 의료 산소 측정 장치, 웨어러블 기술 및 피트니스 추적 시스템의 분야로 광범위하게 확장됩니다.

의료 산소 측정 장치

의료 환경 내에서 MAX30100 센서를 통합 한 장치는 종종 산소 포화 수준을 평가하는 데 사용됩니다.이 장치는 호흡기 장애 또는 심혈관 문제가있는 환자를 관찰하는 데 큰 가치를 느낍니다.즉각적인 데이터를 제공함으로써 철저하고 고려 된 치료를 제공하는 데 도움이되므로 전술과 재량으로 환자의 결과를 향상시킵니다.또한, 측정 값에서 센서의 정확도는 저산소 혈증을 식별하는 데 핵심이며, 이는 만성 폐쇄성 폐 질환 (COPD) 및 심부전과 같은 상태의 합병증을 예방할 수 있습니다.이러한 센서를 의료 장비에 가져 오면 임상 실습에서 진단 정밀도와 운영 효율성이 높아집니다.

웨어러블 기술

웨어러블 기술 내에서 MAX30100 센서를 사용하면 개인 건강 추적이 변형되었습니다.스마트 워치 및 피트니스 밴드와 같은 장치는이 센서를 통합하여 생리적 지표를 모니터링하여 개인이 예견으로 건강을 제어 할 수있게합니다.이 웨어러블은 개인 건강 통계에 대한 귀중한 통찰력을 제공하여 데이터 트렌드에 따라 라이프 스타일을 조정하여보다 건강을 인식하는 사회를 육성하도록 권장합니다.이 우아한 기술과 건강 감독의 융합은 혁신이 예방 적 치료를 일상 생활에 매끄럽게 포함시켜 개인 건강 관리에 미묘하게 영향을 미치는 방법을 보여줍니다.

피트니스 추적 시스템

피트니스 추적에서 MAX30100 센서는 상세한 심박수 및 산소 수준 정보를 제공하여 주요 통찰력을 제공합니다.이러한 데이터는 교육 세션의 효과를 높이고 피트니스 목표 달성을 안전하고 효과적으로 지원합니다.실제로 이러한 메트릭을 추적 할 수있는 능력은 훈련 방법론을 풍부하게하고 성능 결과를 향상시킵니다.이를 통해 개인은 자신의 활동을 커스터마이즈하여 더 나은 심장 건강과 전반적인 건강을 증진시켜 기술이 신체 운동 중에 생리적 반응에 대한 깊은 이해를 촉진하는 방법을 보여줍니다.

심각한 건강 평가

혈액 산소 수준이 천식, 폐암 또는 심부전과 같은 상황에 의해 영향을받는 맥락의 경우, MAX30100 센서의 역할은 필수입니다.환자를위한 지속적인 모니터링 시스템의 배치는 만성 질환 관리를 강화하여 심각한 에피소드 중에 신속하게 응답하는 데 도움이됩니다.또한 지속적인 데이터 수집은 치료 전략이 개별 건강 데이터를 기반으로 특별히 제작되는 개인화 된 의약품의 개발을 지원합니다.이 새로운 접근 방식은 가능한 최상의 환자 결과를 달성 할 때 건강 데이터의 중요성을 강조합니다.
