XBEE S2C 모듈에 대한 포괄적 인 안내서 : 핀아웃, 사양, 모드, Arduino 연결 및 사용

Maxstream 브랜드에 따라 Digi International이 2005 년에 처음 소개 한 XBEE 모듈은 IEEE 802.15.4-2003 표준 준수와 무선 통신에 혁명을 일으켰습니다.Star 및 Point-to Point Networks와 같은 다재다능한 구성을 지원하도록 설계된 XBEE Ecosystem은 강력한 모듈, 어댑터, 게이트웨이 및 소프트웨어 솔루션으로 발전했습니다.이러한 발전은 산업 자동화에서 IoT 지원 스마트 시스템에 이르기까지 다양한 무선 통신 애플리케이션에 필요합니다.이 기사에서는 XBEE 라인업에서 눈에 띄는 XBEE S2C 모듈로 뛰어 들었습니다.주요 속성, 구성 및 실제 애플리케이션을 탐색하여 신뢰성, 확장 성 및 효율성을 제공하면서 통신 설정을 단순화하는 방법을 보여줍니다.XBEE S2C 모듈은 복잡한 메쉬 네트워크를 제작하든 IoT 시스템을 통합하든 무선 통신 노력을 전환 할 수있는 잠재력을 보유하고 있습니다.기능과 실제 사용 사례를 밝혀 봅시다.

목록

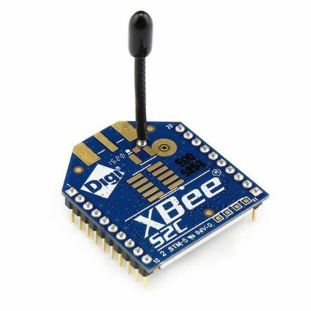

XBEE S2C 모듈 개요

XBEE S2C 모듈은 RF 통신을위한 매우 다양한 도구로 두드러집니다.다양한 마이크로 컨트롤러와 완벽하게 연결되며 2.4GHz 주파수 대역에 대한 데이터를 효과적으로 전송합니다.이 모듈은 특히 Zigbee 지원 장치와 함께 사용될 때 중단되지 않은 데이터 흐름을위한 견고하고 신뢰할 수있는 네트워크를 구축하는 데 특히 복잡한 기술 설정에 상당히 가치가 있습니다.

이 모듈은 Zigbee 기술을 사용하여 복잡한 메쉬 네트워크를 설정합니다.이를 통해 장치는 장거리 통신에 참여하고 물리적 장벽을 중심으로 탐색 할 수 있습니다.Zigbee의 프로토콜은 적응성, 확장 성 및 안전 채널로 유명하여 일관되고시기 적절한 데이터 교환이 필요한 산업 환경에 매우 적합합니다.예를 들어, 이러한 모듈을 스마트 그리드에 통합하면 넓은 네트워크에서 정확한 데이터가 전송되도록하여 에너지 관리 시스템을 향상시킬 수 있습니다.

XBEE S2C의 가장 매력적인 측면 중 하나는 사용 편의성입니다.마이크로 컨트롤러와 통합하는 것은 복잡하지 않으므로 다양한 응용 프로그램에 대한 신속한 배포가 가능합니다.DIGI International의 X-CTU 소프트웨어는 모듈의 기능을 향상시키는 데 중요한 역할을합니다.이 도구를 사용하면 사용자가 펌웨어를 쉽게 구성, 테스트 및 업데이트하여 모듈에 최신 개선 사항 및 보안 조치가 장착되어 있는지 확인할 수 있습니다.기술자의 경우 소프트웨어 내에서 시뮬레이션을 실행하는 것은 현장에 배치하기 전에 구성이 특정 운영 요구와 일치하는지 확인하기위한 신중한 단계가 될 수 있습니다.

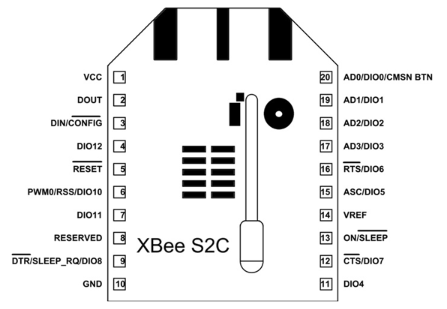

핀 구성

핀 번호	핀 이름	설명
PIN1	VCC	이 핀은 장치에 입력 전원을 제공하는 데 사용됩니다.
PIN2	dout/dio13	UART 직렬 출력으로 작동하며 GPIO 역할을합니다. 핀.
PIN3	DIN/CONFIG/DIO14	UART 및 GPIO 핀에 대한 직렬 데이터 입력 역할을합니다.
PIN4	dio12/spi_miso	SPI 통신을위한 데이터 출력 핀도 가능합니다 GPIO 기능.
PIN5	다시 놓기	외부 신호를 통해 장치를 재설정하는 데 도움이됩니다.
PIN6	RSS/PWM0/DIO10	GPIO & PWM에 사용되며 신호 강도를 나타냅니다. UART 직렬 커뮤니케이션.
PIN7	PWM1/DIO11	GPIO & PWM으로 작동합니다.
PIN8	예약된	연결되지 않거나 연결되지 않습니다.
PIN9	dtr/sleep_rq/dio8	XBEE S2C 모듈의 수면 라인을 제어하고 작동합니다. GPIO 함수로서.
PIN10	Gnd	접지 핀.
PIN11	dio4/spi_mosi	GPIO 핀으로 작동하며 SPI 커뮤니케이션을 지원합니다. XBEE의 데이터 입력.
PIN12	CTS/DIO7	RS232 흐름 제어 표시기 역할을하며 GPIO 기능에 도움이됩니다.
PIN13	ON_SLEEP/DIO9	XBEE 상태를 확인하는 데 도움이되며 기능적입니다. GPIO 기능.
PIN14	vref	아날로그 전압 기준 내에서 직접 ADC 인터페이스.
PIN15	ASC/DIO5	수면 모드 표지판 및 진단 모드도 획득합니다 GPIO 핀에서 작동합니다.
PIN16	RTS/DIO6	RS232 통신 내에서 현재 흐름을 나타냅니다 GPIO 핀으로 작동합니다.
PIN17	ad3/dio3/spi_ssel	SPI 커뮤니케이션을위한 슬레이브 선택 핀도 그대로 작동합니다 아날로그 데이터 입력 및 GPIO.
PIN18	AD2/DIO2/SPI_CLK	SPI 통신을위한 CLK 핀은 아날로그 입력에서도 작동합니다. & gpio.
PIN19	AD1/DIO1/SPI_ATTN	SPI_ATTN은 XBEE 데이터에 대한 마스터 알림을 지원합니다 산출;또한 GPIO 및 아날로그 입력.
PIN20	AD0/DIO0/CMSN BTN	시운전 버튼, GPIO 및 ADC 입력에 사용됩니다.

핵심 속성 및 기술 세부 사항

기능/사양	세부
장치 유형	독립형
전송 주파수	2.4GHz ~ 2.5GHz
채널	16 직접 시퀀스 채널
인터페이스	UART (최대 250kb/s), SPI (최대 5MB/s)
전력 조정을 전송합니다	소프트웨어로 조정 가능합니다
범위 (도시/실내)	200 피트
레인지 (RF 야외 라인 라인)	최대 4000 피트
전원 출력 전송 (부스트 모드)	6.3 MW (8dbm)
전원 출력 전송 (일반 모드)	2 MW (3 dbm)
RF 데이터 속도	250,000 bps
수신기 감도 (부스트 모드)	-102 dbm
수신기 감도 (일반 모드)	-100 DBM
공급 전압 범위	+2.1 ~ +3.6 v
작동 전류 (일반 모드)	3.3 at 33 ma v
작동 전류 (부스트 모드)	3.3 v에서 45 MA
유휴 전류	9 MA
최대 출력 전류	40 MA
전원 다운 전류	<1 µA
ESD 보호	3000 v
작동 온도 범위	-40 ° C ~ 85 ° C
UART 통신 데이터 속도	최대 256kbps
SPI 통신 데이터 속도	최대 5Mbps
모듈 데이터 속도	최대 250,000 bps

운영 모드

XBEE S2C 모듈은 적응성과 유틸리티의 매혹적인 혼합을 구현하여 두 가지 별개의 방법론 (AT 명령 모드 및 API 모드)에서 작동을 용이하게합니다.각 방법론은 다양한 커뮤니케이션 요구 사항을 충족시켜 특정 속성을 특정 운영 요구와 짝을 이룹니다.

명령 모드-원활한 데이터 교환

일반적으로 투명 모드로 알려진 AT 명령 모드 내에서 모듈은 DIN 핀을 통해 직접적이고 복잡하지 않은 데이터 교환을 보장합니다.이 설정은 시나리오를 선호합니다. 시나리오는 간단한 지점 간 통신이 필요합니다.투명한 데이터 경로를 활용하여 장치는 정보를 쉽게 교환하여 복잡한 처리 또는 복잡한 프로토콜을 제거 할 수 있습니다.

API 모드-구조화 된 프레임 기반 상호 작용

반면, API 모드는 전송 전에 데이터를 프레임하여보다 구성된 전략을 채택합니다.이 방법은 엄격한 오류 검증 및 피드백 기능과 함께 보안을 강화했습니다.일반적인 프레임 디자인은 시작 구분 자, 유형 식별자, 프레임 길이, 실제 데이터 및 체크섬으로 구성됩니다.이러한 어셈블리는 커뮤니케이션을 확보 할뿐만 아니라 매개 변수 조정을 정제하고 패킷 전달 승인을 획득하는 데 도움이됩니다.

XBEE S2C 모듈의 잠재력을 활용합니다

네트워크 인프라 내에서 XBEE S2C 모듈의 중요성을 파악하면 전반적인 성능이 풍부 해지고 운영 기능이 향상됩니다.이 모듈은 다양한 운영 요구를 충족시키는 유연하고 효율적인 무선 네트워크를 제작하는 데 도움이됩니다.주로 세 가지 특정 역할로 작동합니다.

네트워크 조정의 숙달

코디네이터는 네트워크 질서를 설정하고 유지하는 데 탁월합니다.채널 선택 및 네트워크 ID와 같은 네트워크 매개 변수 구성을 포함하여 중단되지 않은 통신 분위기를 조성하도록 처리 프로토콜 및 동기화를 넘어서는 것입니다.실제 응용 분야에서 코디네이터는 종종 핵심 노드 역할을하여 네트워크의 프레임 워크와 건강을 정의합니다.대기 시간을 줄이고 데이터 처리량을 향상시키기 위해이 장치를 전문적으로 코딩하는 데 영향을 줄 수 있습니다.

라우팅 기능

라우터는 네트워크 섹션에서 지속적인 데이터 흐름을 보장하는 데 적극적인 역할을합니다.내부 데이터 전송을 관리 할뿐만 아니라 Go-Betweens 역할을함으로써 외부 통신을 용이하게합니다.이 역할은 데이터 배포가 여러 노드에서 효과적이어야하는 복잡한 네트워크 설정에서 상당한 중요성을 유지합니다.범위와 전력 보존의 이상적인 혼합을 위해 라우터 설정을 조정하여 네트워크 성장을 촉진하고 지속적인 기능을 유지할 수 있습니다.

최종 장치의 처리

기능이 제한적이지만 최종 장치는 RF 데이터 전송 및 수신의 센터입니다.그들의 설계는 종종 에너지 절약 모드를 통합하여 먼 모니터링 케이스의 기본 인 배터리 수명을 연장합니다.이 장치는 복잡성이 감소하여 네트워크 내에서 특정 작업을 실행하도록 설계되어 신뢰성을 보장합니다.광범위한 산업 관행에는 데이터 무결성을 손상시키지 않고도 장치 작동을 확장하기 위해 전략적으로 수면 및 웨이크주기를 관리하는 것이 포함됩니다.

미세 조정 PAN ID 및 채널

PAN (Personal Area Network) ID는 각 네트워크를 식별하는 데 활성화되어 올바른 장치 배치를 보장하기 위해 신중한 구성을 요구합니다.일반적으로 코디네이터가 관리하는 16 개의 사용 가능한 채널 중에서 선택하는 것은 간섭을 줄이고 네트워크 효율성을 지원하는 데 사용됩니다.동적 채널 할당 및 PAN ID 관리 방법에 대해 종종 환경 변화 또는 네트워크 스케일링에 적응하여 효과적인 커뮤니케이션을 유지할 수 있습니다.

동적 IoT 애플리케이션을위한 Arduino 및 NoDemcu와 XBEE S2C 인터페이스

XBEE S2C 모듈과 Arduino 및 NoDemcu와의 통합을 탐구하면 IoT (Internet of Things) 환경에서 유연한 응용 분야의 세계가 열립니다.이러한 노력은 일반적으로 상호 작용의 리듬을 연상시키는 유체 데이터 교환을 용이하게하기 위해 별개의 송신기 및 수신기 구성 요소를 제작하는 것을 중심으로 진행됩니다.

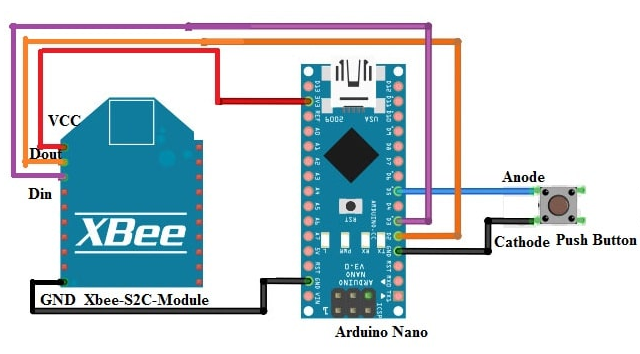

Arduino Nano가있는 송신기 모듈

XBEE 모듈과 Arduino Nano 사이의 링크를 작성하려면 VCC, GND, DIN 및 DOUT 핀의 적절한 연결이 필요합니다.푸시 버튼을 고의적으로 사용하면 제어 시나리오에서 보이는 직관적 인 상호 작용을 모방하는 함수 인 눌렀을 때 데이터 전송이 시작됩니다.이러한 설정은 푸시 버튼이 임베디드 시스템의 참여를 간소화하는 일상적인 경험과 공명합니다.

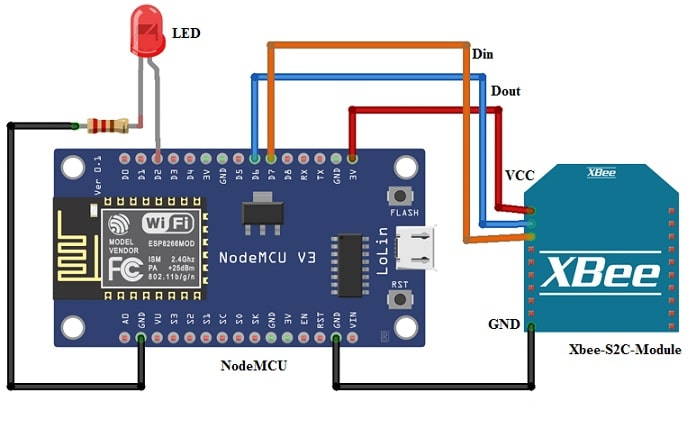

NODEMCU가있는 수신기 시스템

NODEMCU와 XBEE 모듈의 통합은 데이터 영수증의 상태 표시기 역할을하는 LED에 의해 보강되는 유사한 연결 스키마를 채택합니다.이 구성은 LED의 시각적 신호가 하드웨어 상호 작용의 디버깅 프로세스를 반영하여 시스템의 신뢰성을 안심시키는 피드백 시스템의 이해력을 강화합니다.

암호

송신기에 필요한 코드 :

#"softwareserial.h"를 ​​포함하십시오.

소프트웨어 XBEE (2,3);

int button = 5;

부울 토글 = 거짓;//이 변수는 버튼의 대체 클릭을 추적합니다.

void setup ()

{

Serial.begin (9600);

PinMode (버튼, input_pullup);

XBEE.BEGIN (9600);

}

void loop ()

{

// 버튼을 누르면 (GPIO가 낮게 당겨 졌음) 보내기 1

if (digitalRead (button) == low && 토글)

{

serial.println (“LED 켜기”);

토글 = 거짓;

xbee.write (‘1’);

지연 (1000);

}

// 버튼을 두 번째로 눌렀을 때 (gpio가 낮게 당겨 졌음) 0 보내기 0

else if (digitalread (button) == low &&! 토글)

{

serial.println (“LED 끄기”);

토글 = true;

xbee.write (‘0’);

수신기에 필요한 코드 :

#포함하다

int led = 2;

int 수신 = 0;

int i;

// Zigbee와의 통신

소프트웨어 Zigbee (13,12);

void setup ()

{

Serial.begin (9600);

Zigbee.begin (9600);

PINMODE (LED, 출력);

}

void loop ()

{

// 데이터가 수신되었는지 확인하십시오

if (zigbee.available ()> 0)

{

수신 = zigbee.read ();

// 데이터가 0이면 LED를 끕니다

if (수신 ==‘0’)

{

serial.println (“LED 끄기”);

DigitalWrite (LED, LOW);

}

// 데이터가 1이면 LED를 켭니다

else if (수신 ==‘1’)

{

serial.println (“LED 켜기”);

DigitalWrite (LED, High);

}

}

제공된 코드 스 니펫은 푸시 버튼 및 LED와 같은 기본 구성 요소를 사용하여 전송 및 수신 프로세스를 보여줍니다.이 예제는 업계 표준 모델에 사용 된 것과 유사하게 IoT 프레임 워크 내에서 효과적인 통신 시스템을 재현하는 것을 목표로하는 게이트웨이입니다.

두 개의 XBEE 모듈의 조정 된 작동은 Arduino Nano와 NoDemcu 사이의 중단되지 않은 Zigbee 통신을 지원합니다.각 버튼 프레스는 실제 데이터의 보증이 강조되는 시스템을 반영하는 LED를 통해 즉각적인 피드백을 제공하는 동시에 데이터를 전송합니다.

응용 프로그램

홈 자동화 및 메쉬 네트워크

XBEE S2C 모듈은 가구 내 장치를 연결하는 메쉬 네트워크를 원활하게 형성하여 홈 자동화를 향상시킵니다.이 모듈은 강력한 Zigbee 프로토콜을 통해 실현되는 안정적인 속도가 낮은 통신을 요구하는 설정에서 틈새 시장을 찾습니다.일반적으로 조명, 보안 및 기후 제어 시스템의 자리를 찾아보다 대화식 및 상호 연결된 스마트 홈 분위기를 발전시킵니다.메쉬 네트워크 내에서 자조를위한 요령은 하나의 노드가 흔들리는 경우에도 서비스 연속성을 보장하여 설정의 전반적인 신뢰성과 숙련도를 향상시킵니다.

산업 응용 프로그램 및 중거리 통신

산업계에서 XBEE S2C 모듈은 중간 범위의 통신에 선호되는 선택이며, 자동화 된 산업 공정의 통신 경로 키의 일관성을 촉진합니다.여기에는 공장 장비를 모니터링하고 제어하는 ​​것이 포함되며, 가혹한 환경이 유선 솔루션을 실현하기 어려운 시나리오에서 번성합니다.이 모듈을 활용하면 디지털화에 대한 성향이 높아지고 산업 효율성을 높이며 다운 타임을 최소화합니다.실제 데이터 분석 및 경계 장비 모니터링을 통합하여 생산성에 미치는 영향에 대한 호기심을 불러 일으키면서 전통적인 제조를 재창조 할 수있는 잠재력을 반영 할 수 있습니다.

상업용 건물 자동화

이 모듈은 유틸리티를 상용 건물 자동화로 확장하여 HVAC 시스템, 조명 및 보안 인프라의 운영을 간소화합니다.이러한 통합은 당신에게 환경 의식을 향한 현대적인 추진력과 일치하는 훌륭한 에너지 효율을 달성 할 수있는 기회를 제공합니다.커뮤니케이션 능력은 기존 프레임 워크와의 통합을 촉진하여 적응성 및 성장을 지원합니다.이러한 응용 분야의 경험에 대한 손은 종종 운영 비용의 현저한 감소를 보여 주며, 상업용 시설의 환경 발자국을 감소시키는 데있어 XBEE S2C 모듈의 역할을 강조합니다.

스마트 에너지 시스템

Smart Energy Systems 도메인에서 XBEE S2C 모듈은 스마트 그리드 내에서 에너지 관리 및 분포를 향상시킵니다.에너지 원과 소비자 간의 실제 데이터 교환을 허용하여 에너지 할당을 최적화하고 낭비를 최소화합니다.실제 가격대 또는 예상 피크 수요에 따라 기기 사용량을 주선하여 주목할만한 에너지 절약으로 전환 할 수 있습니다.안전한 커뮤니케이션 프로토콜로 무장 한이 모듈은 분산 된 재생 가능 에너지 원의 관리를 지원하며, 이는 미래 세대를위한 지속 가능한 에너지 관행을 보장하는 한 걸음 앞으로 나아갑니다.이러한 발전은 에너지 소비 패턴을 점검 할 수있는 잠재력을 강조하고 글로벌 지속 가능성 목표와 공명합니다.
