제어 시스템 소개: 작동, 유형 및 응용

기계가 온도, 속도, 레벨과 같은 값을 자동으로 일정하게 유지할 때마다 제어 시스템을 사용합니다.이 기사에서는 제어 시스템이 무엇인지, 해당 부품이 어떻게 함께 작동하는지, 피드백이 출력을 정확하게 유지하는 방법에 대해 설명합니다.또한 주요 시스템 유형과 작동 방식을 확인할 수 있습니다.일반적인 용도, 이점 및 한도가 포함되어 있습니다.

카탈로그

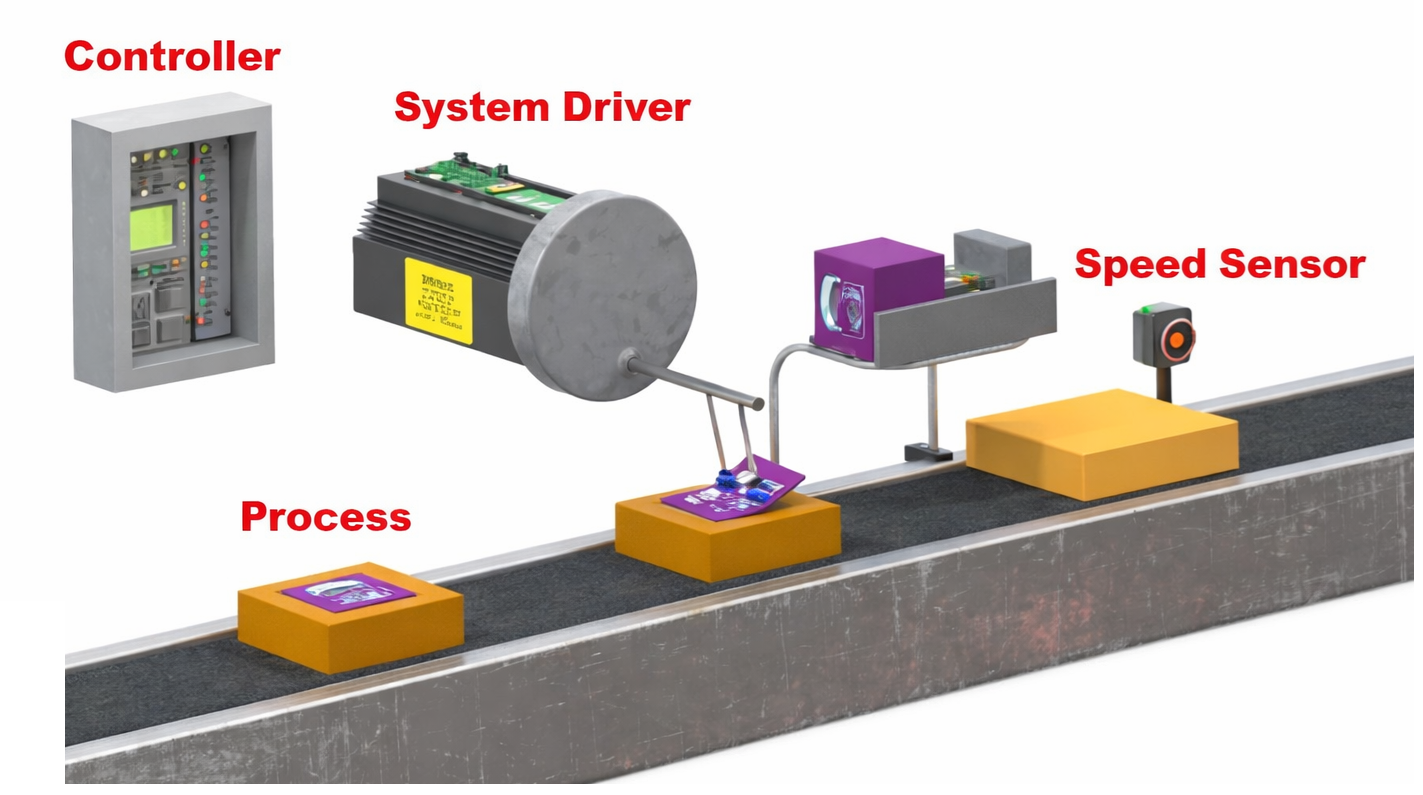

그림 1. 제어 시스템 예

제어 시스템이란 무엇입니까?

제어 시스템은 측정값을 원하는 목표값에 가깝게 유지하는 시스템입니다.그 목적은 조건이 변경되더라도 출력이 정확하게 유지되도록 프로세스를 자동으로 조정하는 것입니다.예를 들어 실내 온도 조절 장치는 온도를 설정된 수준에 가깝게 유지하고 자동차 크루즈 컨트롤은 차량을 선택한 속도로 유지합니다.물탱크 수위 컨트롤러는 또한 선택한 표시에서 물 높이를 유지합니다.간단히 말해서 제어 시스템은 필요한 값과 일치하도록 변수를 지속적으로 확인하고 수정합니다.

제어 시스템의 기본 요소

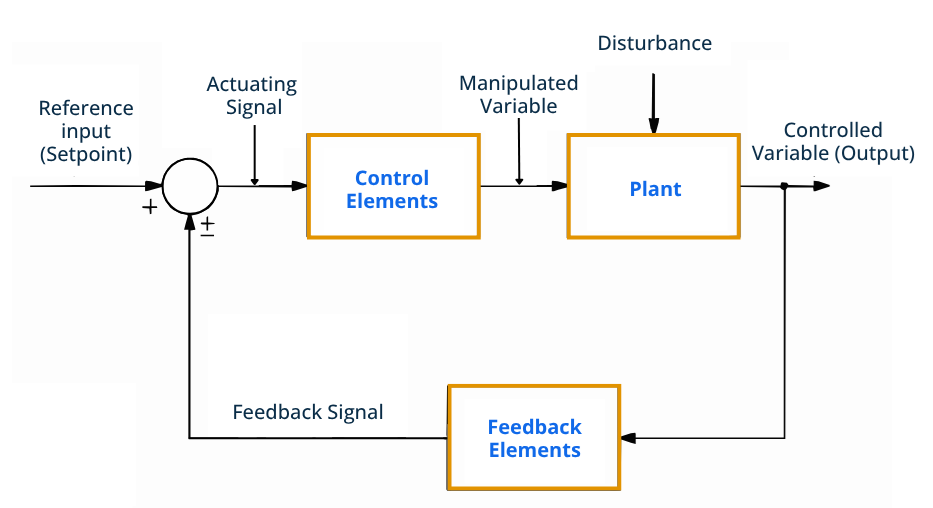

그림 2. 제어 시스템 블록 다이어그램

제어 시스템은 각각 특정 작업을 수행하는 여러 표준 부품으로 구성됩니다.

• 기준 입력(설정점)

이는 시스템이 유지하려고 하는 원하는 값입니다.선택한 목표 조건을 나타냅니다.시스템은 항상 실제 값을 이 참조와 비교합니다.

• 신호 작동

원하는 값과 실제 값을 비교한 후 생성되는 신호입니다.얼마나 많은 조정이 필요한지를 나타냅니다.신호는 교정을 위해 시스템을 준비합니다.

• 제어 요소

이러한 부분은 의사결정 과정을 처리합니다.수신된 신호를 기반으로 시정 조치를 결정합니다.이 단계의 출력은 조정 프로세스를 준비합니다.

• 조작된 변수

이는 프로세스로 전송되는 조정 가능한 수량입니다.이 값을 변경하면 최종 출력에 영향을 줍니다.시스템이 직접 변경할 수 있는 변수입니다.

• 식물

플랜트는 제어되는 프로세스입니다.최종 출력 값을 생성합니다.시스템은 이 출력을 원하는 수준으로 유지하는 것을 목표로 합니다.

• 소란

이는 프로세스에 영향을 미치는 원치 않는 변경입니다.원하는 값에서 출력을 밀어낼 수 있습니다.시스템이 이를 보상해야 합니다.

• 제어 변수(출력)

실제 공정을 측정한 결과입니다.현재 시스템 상태를 보여줍니다.목표는 기준 입력과 동일하게 유지하는 것입니다.

• 피드백 요소

이는 출력을 측정하고 확인을 위해 정보를 다시 보냅니다.그들은 시스템에 현재 상태를 제공합니다.이를 통해 수정 여부를 결정할 수 있습니다.

• 피드백 신호

출력 값에 대해 반환된 정보입니다.프로세스의 상태를 나타냅니다.시스템은 비교를 위해 이를 사용합니다.

제어 시스템의 작동 원리

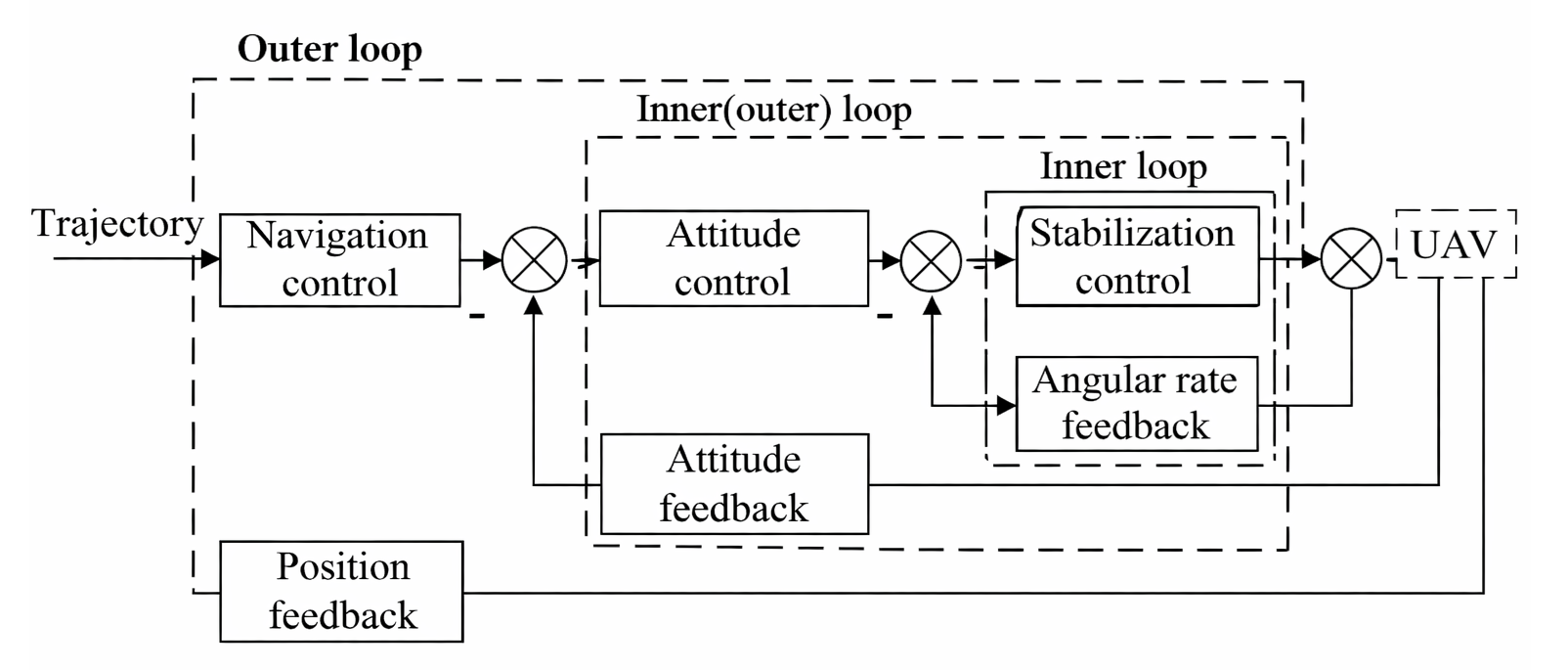

그림 3. 제어 시스템의 작동 원리

제어 시스템의 작동 원리는 원하는 입력 값이 시스템에 제공되는 것부터 시작됩니다.그런 다음 시스템은 이 값을 실제 출력 값과 비교합니다.이들 사이의 차이를 오류 신호라고 합니다.오류가 존재하면 시스템은 수정 신호를 생성합니다.이 수정은 프로세스를 조정하여 오류를 줄입니다.출력이 변경되고 지속적으로 다시 확인됩니다.출력이 원하는 값과 거의 일치할 때까지 주기가 반복됩니다.

제어 시스템의 특성

제어 시스템은 작동 중 얼마나 잘 작동하는지에 따라 평가됩니다.이러한 특성은 시스템 응답의 품질과 신뢰성을 설명합니다.

특성	설명
안정성	출력은 갈라지지 않음;교란 후 안정된 값으로 돌아옴
정확도	최종 오류 ≤ 설정값의 ±2~5%
정밀도	출력 동일한 입력에서 변동 ≤ ±1%
응답 시간	이니셜 측정된 지연 시간(td) 내에 반응이 발생합니다.
상승 시간	10%부터의 시간 최종 가치의 90%까지
정착 시간	들어가고 ±2% 대역 내에서 유지됩니다.
오버슈트	피크 초과 최종 가치(% 금액)
정상 상태 오류	상수 안정화 후 남은 오프셋
감도	Δ출력 / Δ파라미터 변경 비율
견고성	유지하다 외란 변화에도 불구하고 작동
대역폭	운영하다 효과적으로 최대 -3dB 차단 주파수까지
반복성	동일한 입력 허용오차 내에서 동일한 출력을 생성합니다.
신뢰성	운영하다 정격 작동 시간(MTBF) 동안 오류 없이
댐핑	진동 감쇠비 ζ에 의해 결정되는 붕괴
속도 응답	총 시간 안정적인 상태에 도달

제어 시스템의 유형

제어 시스템은 정보, 신호 및 반응 동작을 처리하는 방법에 따라 분류됩니다.피드백 사용, 신호 형식 및 수학적 동작에 따라 그룹화됩니다.

개방 루프 제어 시스템

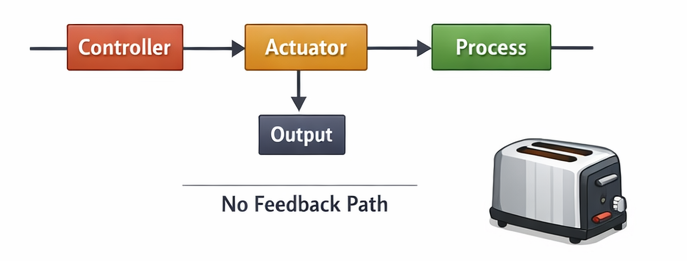

그림 4. 개방 루프 제어 시스템 다이어그램

개방 루프 제어 시스템은 출력이 제어 동작에 영향을 주지 않는 시스템입니다.시스템은 명령을 보내고 확인하지 않고 결과가 올바른 것으로 가정합니다.피드백 경로가 없기 때문에 오류나 장애를 자동으로 수정할 수 없습니다.성능은 주로 적절한 교정 및 작동 조건에 따라 달라집니다.이러한 시스템은 간단하고 저렴하며 설계가 쉽습니다.그러나 부하나 환경의 변화는 최종 결과에 영향을 미칠 수 있습니다.일반적인 예로는 전기 토스터 타이머, 세탁기 타이머 제어 및 고정 관개 타이머가 있습니다.

폐쇄 루프 제어 시스템

그림 5. 폐루프 제어 시스템 다이어그램

폐쇄 루프 제어 시스템은 피드백을 사용하여 출력을 자동으로 조정하는 시스템입니다.시스템은 결과를 측정하고 이를 원하는 값과 비교합니다.차이가 나타나면 오류를 줄이기 위해 수정이 적용됩니다.이러한 지속적인 조정을 통해 조건이 변화하는 경우에도 정확하고 안정적인 작동이 가능합니다.폐쇄 루프 시스템은 개방 루프 시스템보다 더 나은 정밀도와 신뢰성을 제공합니다.이는 현대 자동 제어 응용 분야에 널리 사용됩니다.일반적인 예로는 에어컨 온도 제어, 차량 크루즈 컨트롤, 자동 전압 조정기가 있습니다.

연속시간 제어 시스템

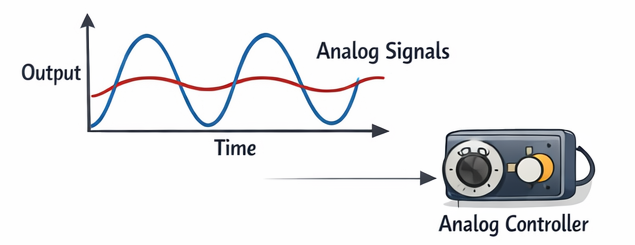

그림 6. 연속 시간(아날로그) 제어 신호

연속시간 제어 시스템은 시간이 지남에 따라 원활하게 변화하는 신호를 처리합니다.입력과 출력은 중단 없이 매 순간 존재합니다.이러한 시스템은 일반적으로 아날로그 전기 또는 기계 신호로 작동합니다.신호가 연속적이기 때문에 응답도 부드럽고 자연스럽습니다.연속 시간 시스템은 기존 아날로그 컨트롤러에서 흔히 볼 수 있습니다.즉각적인 반응이 필요한 물리적 공정에 적합합니다.예로는 아날로그 속도 조절기, 오디오 증폭기 볼륨 제어, 유압 밸브 위치 제어 등이 있습니다.

이산시간 제어 시스템

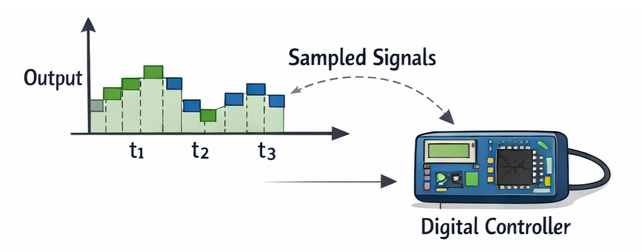

그림 7. 이산 시간(디지털) 제어 신호

이산시간 제어 시스템은 샘플링된 데이터 신호를 사용하여 작동합니다.시스템은 특정 시간 간격으로만 값을 확인하고 업데이트합니다.이러한 신호는 일반적으로 디지털 컨트롤러나 마이크로프로세서에 의해 처리됩니다.출력은 연속적으로 변경되지 않고 단계적으로 변경됩니다.이러한 시스템은 프로그래밍 가능한 작동과 유연한 조정을 가능하게 합니다.이는 현대 전자 및 컴퓨터 기반 제어에 널리 사용됩니다.예로는 마이크로컨트롤러 기반 온도 제어, 디지털 모터 속도 제어, 스마트 홈 온도 조절 장치 등이 있습니다.

선형 제어 시스템

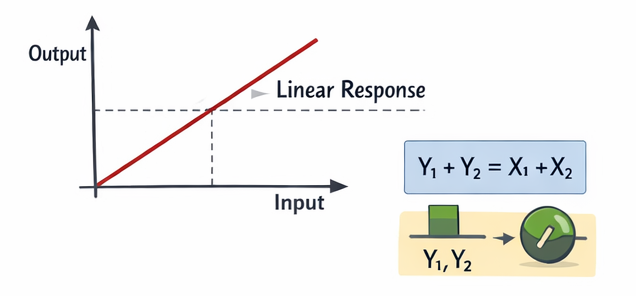

그림 8. 선형 시스템 입출력 관계

선형 제어 시스템은 입력과 출력 사이의 비례 관계를 따릅니다.입력이 2배가 되면 동일한 조건에서 출력도 2배가 됩니다.이러한 시스템은 결합된 입력이 결합된 출력을 생성하는 중첩 원리를 충족합니다.선형 동작을 통해 예측 가능하고 쉬운 수학적 분석이 가능합니다.대부분의 이론적 제어 설계는 단순화를 위해 선형 작동을 가정합니다.선형 모델은 안정적이고 정확한 시스템을 설계하는 데 도움이 됩니다.예로는 소신호 전자 증폭기 및 저부하 모터 제어 영역이 있습니다.

비선형 제어 시스템

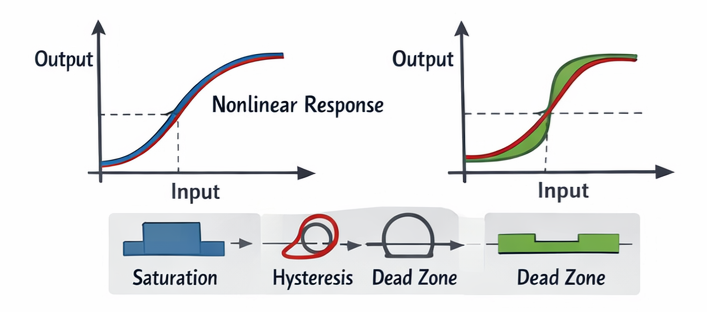

그림 9. 비선형 시스템 응답 특성

비선형 제어 시스템에는 입력에 비례하지 않는 출력이 있습니다.작동 범위나 조건에 따라 응답이 달라집니다.작은 입력 변화로 인해 큰 출력 변화가 발생하거나 전혀 변화가 없을 수도 있습니다.포화, 히스테리시스, 데드존과 같은 효과가 자주 나타납니다.이러한 시스템은 분석하기가 더 어렵지만 물리적 프로세스를 더 정확하게 나타냅니다.많은 시스템은 자연스럽게 비선형 방식으로 동작합니다.예로는 로봇 팔 동작 제한, 자기 액추에이터 동작, 극한 위치에서의 밸브 흐름 제어 등이 있습니다.

제어 시스템의 장점과 단점

제어 시스템은 일관성을 향상시키고 수동 작업을 줄이지만 복잡성과 비용도 발생합니다.

제어 시스템의 장점

• 시스템은 작동 중에 필요한 값에 가까운 출력을 유지합니다.

• 작업자는 장비를 계속해서 손으로 조정할 필요가 없습니다.

• 기계는 빈번한 정지 없이 오랜 시간 동안 작동될 수 있습니다.

• 시스템은 조건의 변화를 자동으로 수정합니다.

• 작동 상태는 패널이나 원격 디스플레이에서 확인할 수 있습니다.

제어 시스템의 단점

• 설치 비용은 단순한 수동 시스템보다 높습니다.

• 설치 및 서비스를 위해서는 숙련된 작업자가 필요합니다.

• 센서와 전자 부품은 시간이 지남에 따라 고장날 수 있습니다.

• 문제의 원인을 찾는 데 시간이 더 오래 걸릴 수 있습니다.

• 시스템은 안정적인 전력에 의존합니다.

제어 시스템의 응용

제어 시스템은 산업 자동화와 일상 장비 모두에서 자동으로 적절한 작동을 유지하는 데 사용됩니다.

1. 산업 제조업

생산 기계는 일관된 제품 치수와 품질을 유지합니다.자동화된 조립 라인은 반복성을 보장하기 위해 규제를 사용합니다.이는 낭비를 줄이고 효율성을 향상시킵니다.

2. 온도 조절

냉난방 장비는 쾌적한 환경 조건을 유지합니다.건물은 실내 기후를 안정화하기 위해 자동 조정에 의존합니다.이를 통해 에너지 효율성과 편안함이 향상됩니다.

3. 교통시스템

차량은 보다 원활한 작동을 위해 속도 및 안정성 제어를 사용합니다.현대 자동차에는 크루즈 컨트롤과 트랙션 시스템이 포함되어 있습니다.이는 운전 안전과 성능을 향상시킵니다.

4. 전력 시스템

전기 네트워크는 전압과 주파수 수준을 조절합니다.발전기는 부하 수요에 맞춰 출력을 조정합니다.이를 통해 안정적인 전력 공급이 보장됩니다.

5. 로봇공학과 자동화

로봇은 정확한 위치 지정 및 모션 작업을 수행합니다.자동화된 기계는 고정밀도로 지속적으로 작동합니다.이를 통해 고급 제조가 가능해졌습니다.

6. 의료기기

장치는 치료 중에 통제된 작동 조건을 유지합니다.모니터링 장비는 값을 안전한 한도 내에서 유지합니다.이는 환자의 안전과 신뢰성을 향상시킵니다.

7. 가전제품

일상적인 장치는 자동으로 작동 설정을 관리합니다.세탁기와 냉장고는 적절한 작동 조건을 유지합니다.이는 일상적인 작업을 단순화합니다.

8. 항공우주시스템

항공기와 드론은 안정적인 비행 조건을 유지합니다.자동 안내는 올바른 방향과 고도를 유지합니다.이는 안정적인 탐색을 지원합니다.

제어 시스템 vs 자동화 vs 임베디드 시스템

이러한 기술은 밀접하게 관련되어 있지만 현대 전자 및 산업 제품 내에서 서로 다른 엔지니어링 목적으로 사용됩니다.

특징	제어 시스템	자동화	임베디드 시스템
주요 초점	규제 변수	프로세스 처형	장치 작동
목적	유지하다 원하는 값	작업 수행 자동으로	전용 실행 기능
범위	특정 프로세스 동작	전체 작업 흐름	싱글 제품 장치
결정 능력	기반 측정값	기반 프로그래밍된 논리	기반 펌웨어
피드백 사용	자주 필수	선택사항	선택사항
하드웨어 유형	센서 및 액추에이터	기계 및 컨트롤러	마이크로컨트롤러 보드
소프트웨어 역할	계산 그리고 수정	시퀀싱 그리고 조정	장치 제어 논리
응답 유형	연속 조정	작업 처형	기능적 작동
시스템 크기	소규모 ~ 중간	중간 ~ 큰	매우 작음
유연성	보통	높음	제한적
시간 요구 사항	높음	보통	높음
신청 레벨	프로세스 수준	식물 수준	제품 수준
예	온도 제어	공장 생산 라인	스마트워치
통합	일부 자동화	포함 제어 시스템	둘 다 지원

결론
