4.7kΩ 저항 가이드: 색상 코드, 용도, 테스트 및 값 비교

4.7kΩ 저항은 회로에서 전류를 제어하고 전압을 설정하는 데 사용되는 일반적인 전자 부품입니다.이 글에서는 그 값이 무엇을 의미하는지, 색상 띠를 읽는 방법, 주요 사양이 무엇인지 설명합니다.또한 풀업 및 풀다운 신호, 트랜지스터 제어, 전압 분배기 등 일반적으로 사용되는 위치도 보여줍니다.또한 멀티미터를 사용하여 이를 확인하는 방법과 10kΩ 및 47kΩ 저항기와 비교하는 방법도 배웁니다.

카탈로그

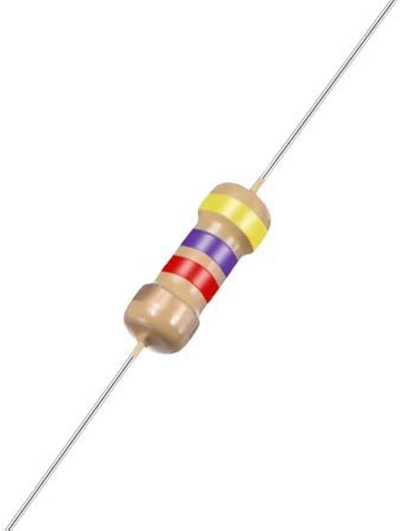

그림 1. 4.7kΩ 축 저항

4.7kΩ 저항이란 무엇입니까?

4.7kΩ 저항기는 저항 값이 4,700옴(Ω)인 저항기입니다."kΩ"은 킬로옴을 의미하므로 4.7kΩ = 4.7 × 1,000Ω = 4,700Ω입니다.회로에서 이 값은 일반적으로 전류를 보다 안전한 수준으로 줄이거나 노드에서 전압 수준을 설정하는 데 사용됩니다.이는 경로를 통해 흐를 수 있는 전류의 양을 제어하여 신호를 안정적으로 유지하는 데 도움이 됩니다.간단히 말해서 4.7kΩ 저항은 회로를 너무 많이 소모하지 않고 전류를 제어하거나 전압을 형성하는 데 사용되는 표준 값입니다.

4.7kΩ 저항기의 전기 사양

4.7kΩ 저항기는 다양한 유형과 크기로 제작할 수 있으므로 사양은 시리즈와 제조업체에 따라 다릅니다.아래 표에는 데이터시트에서 볼 수 있는 일반적이고 측정 가능한 사양이 나와 있습니다.

사양	일반적인 범위
공칭 저항	4.7kΩ(4,700 Ω)
공차	±0.1%, ±0.5%, ±1%, ±2%, ±5%
전력 등급 (축)	1/8W, 1/4W, 1/2W, 1W, 2W
전력 등급 (SMD)	1/20W, 1/16 W, 1/10W, 1/8W, 1/4W
온도 계수(TCR)	25, 50, 100, 200, 300ppm/°C
운영 중 온도 범위	−55°C ~ +155°C(유형에 따라 다름)
최대 작동 전압	~50V ~ 500 V(패키지/전력에 따라 다름)
최대 과부하 전압	보다 높음 작동 전압(시리즈에 따라 다름)
패키지 크기 (SMD)	0201, 0402, 0603, 0805, 1206, 1210
본체 사이즈 (축)	에 따라 다름 와트수(W가 높을수록 본체가 길어짐)
저항기 기술	두꺼운 필름, 박막, 금속필름, 권선
장기 안정성	예: ±(0.2% 1,000시간 이상(유형에 따라 다름)
소음 (친척)	더 낮추다 금속/박막, 일부 두꺼운 필름에서는 더 높음
전압 계수	일반적으로 낮음;정밀도 유형에 더 많이 지정됨
수분/ 환경 등급	다양함 (범용~고신뢰성 시리즈)

4.7kΩ 저항기 색상 코드

많은 4.7kΩ 저항기는 색상 밴드를 사용하므로 값을 빠르게 식별할 수 있습니다.밴드 수(4, 5 또는 6)는 주로 표시되는 자릿수와 온도 계수와 같은 추가 정보가 포함되는지 여부를 변경합니다.

4밴드 색상 코드

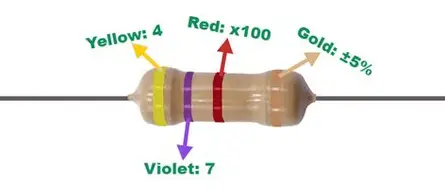

그림 2. 4밴드 4.7kΩ 색상 코드

밴드 위치	색상	의미	가치
첫 번째 밴드	노란색	첫 번째 숫자	4
2번째 밴드	보라색	두 번째 숫자	7
3번째 밴드	빨간색	승수	×100 (10²)
4번째 밴드	골드	공차	±5%

처음 두 띠는 숫자 47을 나타냅니다. 세 번째 띠(빨간색)는 100을 곱한다는 의미이므로 47 × 100 = 4,700Ω입니다.이는 4.7kΩ입니다.금색 밴드는 저항이 명시된 값에서 ±5%만큼 달라질 수 있음을 나타냅니다.

5밴드 색상 코드

5밴드 저항기는 추가 숫자를 추가하므로 값은 승수 앞에 3개의 유효 숫자를 사용합니다.이는 일반적으로 공차가 더 엄격한 부품에 사용됩니다.

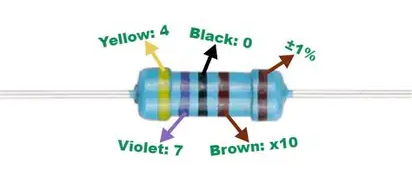

그림 3. 5밴드 4.7kΩ 색상 코드

밴드 위치	색상	의미	가치
첫 번째 밴드	노란색	첫 번째 숫자	4
2번째 밴드	보라색	두 번째 숫자	7
3번째 밴드	블랙	세 번째 숫자	0
4번째 밴드	브라운	승수	×10 (101)
5번째 밴드	브라운	공차	±1%

처음 세 밴드는 470을 형성합니다. 승수 밴드(갈색)는 ×10을 의미하므로 470 × 10 = 4,700Ω입니다.이는 4.7kΩ과 같습니다.마지막 밴드(갈색)는 ±1% 허용 오차를 나타내며, 이는 일반적으로 일반적인 4밴드 부품보다 더 정확합니다.

6밴드 색상 코드

6밴드 저항에는 허용 오차 외에 온도 계수(tempco) 밴드가 포함됩니다.온도 변화에 따른 값 안정성을 고려하는 경우에 유용합니다.

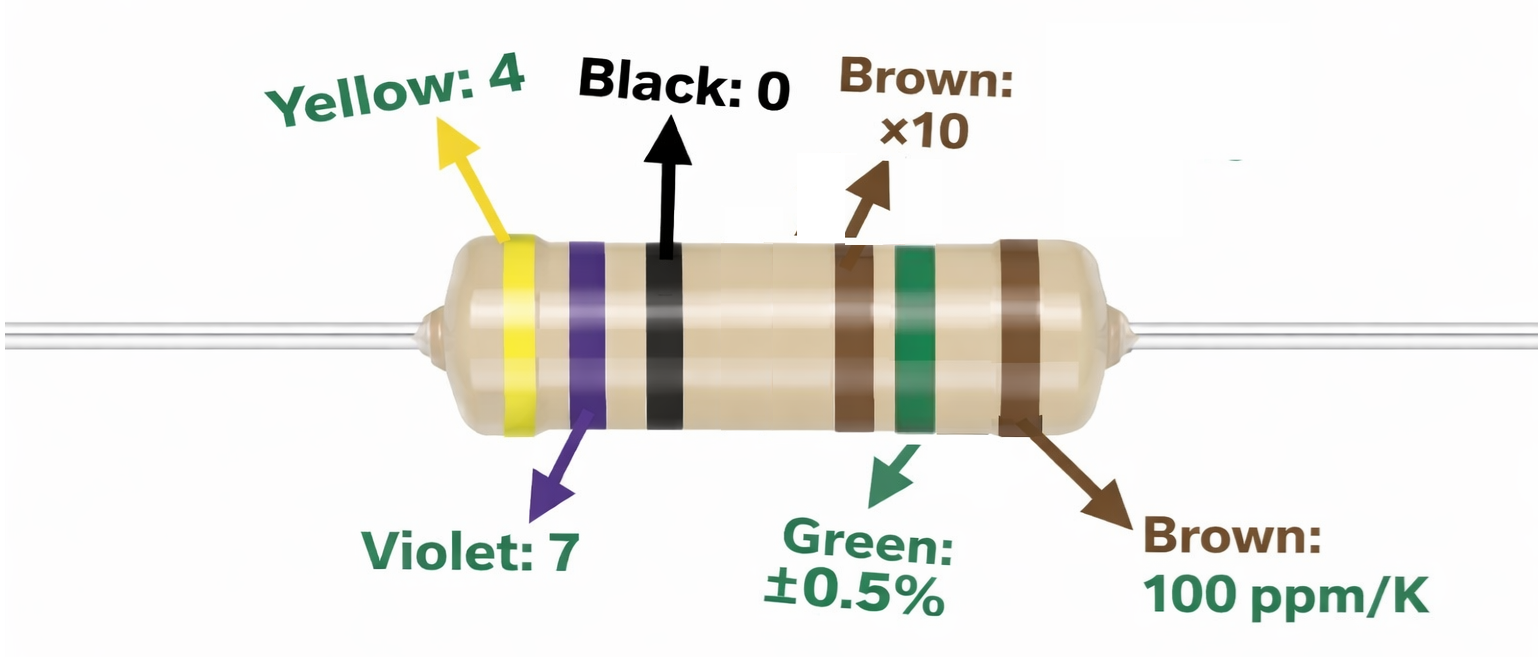

그림 4. 6밴드 4.7kΩ 색상 코드

밴드 위치	색상	의미	가치
첫 번째 밴드	노란색	첫 번째 숫자	4
2번째 밴드	보라색	두 번째 숫자	7
3번째 밴드	블랙	세 번째 숫자	0
4번째 밴드	브라운	승수	×10 (101)
5번째 밴드	녹색	공차	±0.5%
6번째 밴드	브라운	템코	100ppm/°C

녹색 띠는 저항기가 4.7kΩ에서 ±0.5%만큼 변할 수 있음을 의미합니다.갈색 tempco 밴드는 저항 변화가 약 100ppm/°C, 즉 °C당 0.01%라는 것을 의미합니다(100ppm = 100/1,000,000이기 때문).낮은 PPM/°C 값은 일반적으로 온도가 상승하거나 하강할 때 더 나은 안정성을 의미합니다.이것이 온도에 따라 일관된 저항이 중요한 경우 6밴드 저항기가 자주 사용되는 이유입니다.

4.7kΩ 저항의 응용

4.7kΩ 저항은 특히 논리 신호 및 소신호 회로와 관련된 많은 실제 설계에 적합한 "중간" 값입니다.다음은 회로에서 사용되는 일반적인 방법입니다.

1. 디지털 입력용 풀업 저항

4.7kΩ 풀업은 스위치나 출력이 열려 있을 때 디지털 입력이 깨끗한 HIGH를 읽는 데 도움이 됩니다.이는 작은 소음과 싸울 수 있을 만큼 충분히 강력한 풀업을 제공하지만 라인을 LOW로 당길 때 여전히 전류를 합리적으로 유지합니다.이 값은 마이크로컨트롤러 입력 및 오픈 드레인 출력에서 ​​널리 나타납니다.이는 안정성이 중요한 공유 신호 라인에서도 흔히 발생합니다.

2. 안정적인 LOW 상태를 위한 풀다운 저항

4.7kΩ 풀다운은 아무것도 구동하지 않을 때 신호를 LOW로 유지합니다.이렇게 하면 상태가 임의로 변경될 수 있는 "부동" 입력이 방지됩니다.버튼, 센서 출력, 활성화 핀과 함께 자주 사용됩니다.회로를 무겁게 만들지 않고도 명확한 레벨을 정의할 수 있을 만큼 값이 강력합니다.

3. 소신호 단계의 트랜지스터 바이어싱

BJT 또는 MOSFET 드라이버 섹션에서 4.7kΩ은 베이스/게이트 노드에 대한 바이어스 경로를 설정하는 데 종종 사용됩니다.이는 제어 신호가 트랜지스터 입력을 얼마나 강력하게 구동하는지 제어하는 ​​데 도움이 됩니다.많은 사람들이 과도한 구동 전류 없이 확고한 제어 경로를 원할 때 이를 선택합니다.또한 구동 신호가 끊어졌을 때 입력이 충전 상태를 유지하는 데 도움이 됩니다.

4. 기준 또는 감지 노드용 전압 분배기

4.7kΩ 저항기는 일반적으로 다른 저항기와 쌍을 이루어 예측 가능한 노드 전압에 대한 분배기를 형성합니다.입력 스케일링, 기준 설정 및 센서 판독 회로에 사용됩니다.이 값은 매우 큰 구성 요소가 필요하지 않고 분배기 전류를 적당한 수준으로 유지하므로 실용적입니다.또한 많은 표준 저항 값과 쉽게 일치시킬 수 있습니다.

5. 신호 라인 댐핑 또는 약한 부하

일부 신호 경로에서는 원치 않는 플로팅을 줄이거나 노드 동작을 형성하기 위해 4.7kΩ을 경부하로 사용합니다.이는 고임피던스 라인에서 작은 노이즈 픽업을 진정시키는 데 도움이 될 수 있습니다.이는 아날로그 입력과 비교기 입력에서 흔히 발생합니다.목표는 노드를 큰 부하로 전환하지 않고 안정적인 노드를 만드는 것입니다.

멀티미터를 사용하여 4.7kΩ 저항기를 테스트하는 방법은 무엇입니까?

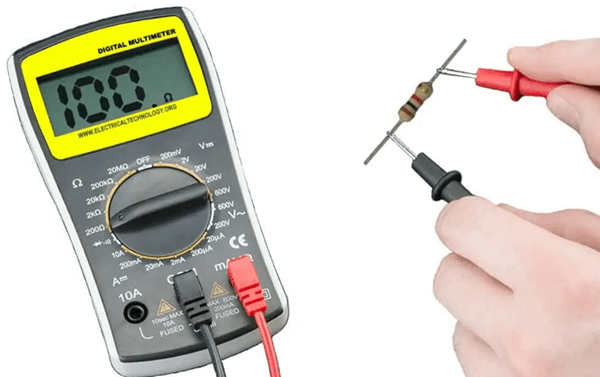

그림 5. 디지털 멀티미터를 사용하여 저항 측정

빠른 멀티미터 검사를 통해 저항기가 예상 값에 근접했는지 확인합니다.이는 문제를 해결하거나 부품을 정렬할 때 유용합니다.

1단계: 멀티미터를 올바르게 설정

멀티미터를 켜고 저항(Ω) 모드로 설정합니다.측정기가 수동 범위인 경우 20kΩ과 같이 4.7kΩ 이상의 범위를 선택합니다.프로브가 올바른 포트(COM 및 Ω)에 연결되어 있는지 확인하십시오.프로브 팁을 짧게 터치하여 미터가 정상적으로 반응하는지 확인하십시오.

2단계: 측정 전 저항기 분리

가장 정확한 판독값을 얻으려면 저항기를 회로 외부에서 측정해야 합니다.여전히 보드에 납땜되어 있는 경우 다른 부품이 판독값을 변경하는 병렬 경로를 생성할 수 있습니다.제거할 수 없는 경우 저항기의 한쪽 다리를 들어 올려 더 이상 완전히 연결되지 않도록 합니다.이 단계는 너무 낮아 보이는 잘못된 판독을 방지합니다.

3단계: 저항값 측정

저항기의 각 리드에 하나의 프로브를 잡습니다.연결 불량으로 인해 값이 급등하지 않도록 안정적인 접촉을 유지하십시오.표시된 저항을 읽고 4.70kΩ에 가까운지 확인합니다.저항의 허용 오차에 따라 작은 드리프트가 나타나는 것은 정상입니다.

4단계: 예상 범위를 사용하여 결과 판단

알고 있는 경우 판독값을 저항기의 허용 오차와 비교하십시오.일반적인 ±5% 부품의 경우 정상 범위는 약 4.465kΩ ~ 4.935kΩ입니다.±1% 부품의 경우 정상 범위는 약 4.653kΩ ~ 4.747kΩ입니다.미터에 OL(개방선)이 표시되거나 예상 범위를 크게 벗어나는 값이 표시되면 저항기가 손상되었거나 측정 설정이 잘못되었을 수 있습니다.

4.7kΩ, 10kΩ, 47kΩ 저항 비교

이 세 가지 값은 종종 동일한 "작업"(예: 풀업, 바이어스 경로 및 분배기)에 사용되지만 저항이 전류 및 부하를 변경하기 때문에 다르게 동작합니다.아래 표는 실제적인 전기적 차이와 각 값이 일반적으로 선택되는 경우를 보여줍니다.

특징	4.7kΩ	10kΩ	47kΩ
현재 5시 V(I = V/R)	1.06mA	0.50mA	0.106mA
현재 12시 뷔	2.55mA	1.20mA	0.255mA
저항 4.7kΩ에 대한 비율	1×	2.13배 더 높음	10배 더 높음
전압 강하 1mA에서 저항기 전체	4.7V	10V	47V
전력 손실 5V에서(P = V²/R)	5.32mW	2.50mW	0.53mW
힘 12V에서의 소산	30.6mW	14.4mW	3.06mW
RC 시간 100nF 커패시터로 일정함	0.47ms	1.00ms	4.70ms
RC 컷오프 100nF의 주파수(fc = 1/2πRC)	339Hz	159Hz	33.9Hz
현재 1V 증가당 변화	0.213mA/V	0.100mA/V	0.0213mA/V
출력 분배기의 임피던스 기여	낮음	중간	높음
충전시간 100nF에서 63%까지	0.47ms	1.00ms	4.70ms
충전시간 ~99%(≒5τ)	2.35ms	5.00ms	23.5ms
일반적인 ADC 소스 임피던스 효과	최소 오류	허용됨 오류	눈에 띄는 오류 발생 가능
감도 누설 전류(1μA 누설 오류)	0.47% 오류	1.0% 오류	4.7% 오류
친척 신호 정착 속도	빠르게	보통	느림

결론

4.7kΩ 저항은 많은 회로에서 잘 작동하는 균형 잡힌 저항을 제공합니다.색상 코드는 그 가치와 정확성을 보여주며, 멀티미터 테스트를 통해 여전히 제대로 작동하는지 확인합니다.이는 신호를 안정적으로 유지하고, 트랜지스터 입력을 제어하고, 고정된 전압 레벨을 생성하는 데 자주 사용됩니다.더 낮거나 높은 값에 비해 적당한 전류를 끌어오고 신뢰성을 유지하므로 널리 사용됩니다.
