제품 센터이산 반도체 제품트랜지스터-fet, 모스 펫-싱글STW7N105K5

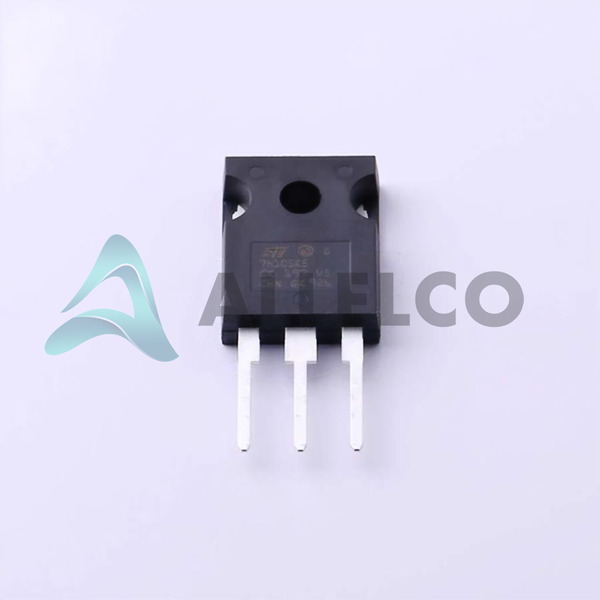

STW7N105K5 Image
이미지는 참조용으로만 제공되며 제품에 대한 자세한 내용은 사양을 참조하십시오.
익스프레스 옵션
지불 방법

STW7N105K5 - STMicroelectronics

제조사 제품 모델
STW7N105K5
제조사
STMicroelectronics
Allelco 제품 모델
32D-STW7N105K5
ECAD 모델
부품 설명
MOSFET N-CH 1050V 4A TO247
상세 설명
포장
TO-247-3
데이터 시트
STx7N105K5.pdf
RoHS 상태
우리의 인증
유품: 16308

필요한 필드는 별표 (*) 로 표시됩니다.
RFQ를 보내 주시면 즉시 응답합니다.

수량
익스프레스 옵션
지불 방법
우리의 인증

규격

STW7N105K5 기술 사양
STMicroelectronics - STW7N105K5 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STW7N105K5과 유사한 사양을 가진 부품

제품 속성 속성 값
제조사 STMicroelectronics
아이디 @ VGS (일) (최대) 5V @ 100µA
Vgs (최대) ±30V
과학 기술 MOSFET (Metal Oxide)
제조업체 장치 패키지 TO-247-3
연속 SuperMESH5™
이드의 Vgs @ RDS에서 (최대) 2Ohm @ 2A, 10V
전력 소비 (최대) 110W (Tc)
패키지 / 케이스 TO-247-3
패키지 Tube
제품 속성 속성 값
작동 온도 -55°C ~ 150°C (TJ)
실장 형 Through Hole
입력 커패시턴스 (Ciss) (최대) @ Vds 380 pF @ 100 V
게이트 차지 (Qg) (최대) @ Vgs 17 nC @ 10 V
FET 유형 N-Channel
FET 특징 -
드라이브 전압 (최대 Rds On, 최소 Rds On) 10V
소스 전압에 드레인 (Vdss) 1050 V
전류 - 25 ° C에서 연속 드레인 (Id) 4A (Tc)
기본 제품 번호 STW7N105

비슷한 규격의 부품

오른쪽 세 부분의 규격은 STMicroelectronics STW7N105K5와 비슷합니다

제품 속성 STW7N105K5 STW75NF20 STW7NK90Z STW77N65M5
제품 모델 STW7N105K5 STW75NF20 STW7NK90Z STW77N65M5
제조사 STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
패키지 / 케이스 TO-247-3 TO-247-3 TO-247-3 TO-247-3
전력 소비 (최대) 110W (Tc) 190W (Tc) 140W (Tc) 400W (Tc)
연속 SuperMESH5™ STripFET™ SuperMESH™ MDmesh™ V
FET 특징 - - - -
입력 커패시턴스 (Ciss) (최대) @ Vds 380 pF @ 100 V 3260 pF @ 25 V 1350 pF @ 25 V 9800 pF @ 100 V
게이트 차지 (Qg) (최대) @ Vgs 17 nC @ 10 V 84 nC @ 10 V 60.5 nC @ 10 V 200 nC @ 10 V
Vgs (최대) ±30V ±20V ±30V 25V
과학 기술 MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide) MOSFET (Metal Oxide)
FET 유형 N-Channel N-Channel N-Channel N-Channel
기본 제품 번호 STW7N105 STW75 STW7NK90 STW77
작동 온도 -55°C ~ 150°C (TJ) -50°C ~ 150°C (TJ) -55°C ~ 150°C (TJ) 150°C (TJ)
소스 전압에 드레인 (Vdss) 1050 V 200 V 900 V 650 V
제조업체 장치 패키지 TO-247-3 TO-247-3 TO-247-3 TO-247-3
드라이브 전압 (최대 Rds On, 최소 Rds On) 10V 10V 10V 10V
아이디 @ VGS (일) (최대) 5V @ 100µA 4V @ 250µA 4.5V @ 100µA 5V @ 250µA
이드의 Vgs @ RDS에서 (최대) 2Ohm @ 2A, 10V 34mOhm @ 37A, 10V 2Ohm @ 2.9A, 10V 38mOhm @ 34.5A, 10V
전류 - 25 ° C에서 연속 드레인 (Id) 4A (Tc) 75A (Tc) 5.8A (Tc) 69A (Tc)
패키지 Tube Tube Tube Tube
실장 형 Through Hole Through Hole Through Hole Through Hole

STW7N105K5 데이터 시트 PDF

STW7N105K5 - STMicroelectronics에 대한 STW7N105K5 PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.

PCN 디자인/사양
Mult Dev Adv Material Notice 8/Apr/2019.pdf
PCN 어셈블리/원산지
New Molding Compound 13/Sep/2019.pdf
데이터 시트
STx7N105K5.pdf
