데이터 시트
STS6NF20V.pdfPCN 어셈블리/원산지
Mult Dev Assembly Chg 18/Oct/2019.pdf더 나은 가격을 원하십니까?
CART 및 에 추가하여 RFQ 을 제출하십시오. 즉시 연락하겠습니다.
| 수량 | 단가 | 소계 가격 |
|---|---|---|
| 1+ | $0.409 | $0.41 |
| 10+ | $0.34 | $3.40 |
| 30+ | $0.305 | $9.15 |
| 100+ | $0.271 | $27.10 |
| 500+ | $0.25 | $125.00 |
| 1000+ | $0.24 | $240.00 |

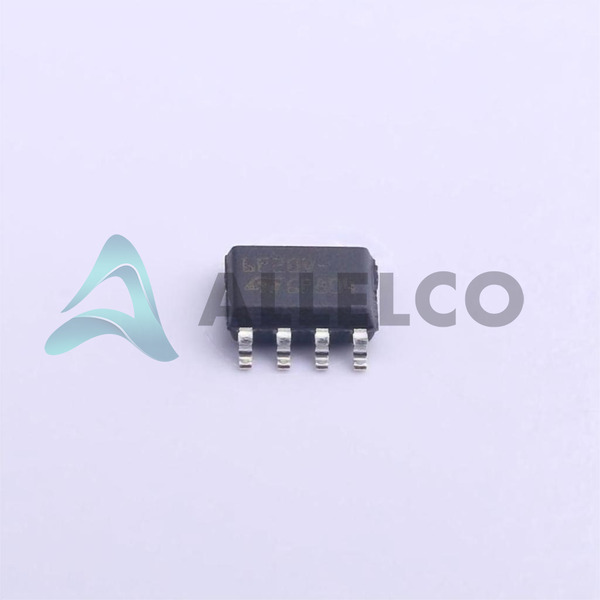

STS6NF20V 기술 사양
STMicroelectronics - STS6NF20V 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STS6NF20V과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 아이디 @ VGS (일) (최대) | 600mV @ 250µA (Min) | |
| Vgs (최대) | ±12V | |
| 과학 기술 | MOSFET (Metal Oxide) | |
| 제조업체 장치 패키지 | 8-SOIC | |
| 연속 | STripFET™ II | |
| 이드의 Vgs @ RDS에서 (최대) | 40mOhm @ 3A, 4.5V | |
| 전력 소비 (최대) | 2.5W (Tc) | |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm Width) | |
| 패키지 | Tape & Reel (TR) |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 작동 온도 | 150°C (TJ) | |
| 실장 형 | Surface Mount | |
| 입력 커패시턴스 (Ciss) (최대) @ Vds | 460 pF @ 15 V | |
| 게이트 차지 (Qg) (최대) @ Vgs | 11.5 nC @ 4.5 V | |
| FET 유형 | N-Channel | |
| FET 특징 | - | |
| 드라이브 전압 (최대 Rds On, 최소 Rds On) | 1.95V, 4.5V | |
| 소스 전압에 드레인 (Vdss) | 20 V | |
| 전류 - 25 ° C에서 연속 드레인 (Id) | 6A (Tc) | |
| 기본 제품 번호 | STS6NF20 |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | REACH Unaffected |
| ECCN | EAR99 |
오른쪽 세 부분의 규격은 STMicroelectronics STS6NF20V와 비슷합니다
| 제품 속성 | ![]() |
|||
|---|---|---|---|---|
| 제품 모델 | STS6NF20V | STS6PF30L | STS7N3LLH6 | STS6P3LLH6 |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 제조업체 장치 패키지 | 8-SOIC | 8-SOIC | - | 8-SOIC |
| FET 특징 | - | - | - | - |
| 연속 | STripFET™ II | STripFET™ | - | DeepGATE™, STripFET™ VI |
| 입력 커패시턴스 (Ciss) (최대) @ Vds | 460 pF @ 15 V | 1670 pF @ 25 V | - | 1450 pF @ 24 V |
| 과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | - | MOSFET (Metal Oxide) |
| 드라이브 전압 (최대 Rds On, 최소 Rds On) | 1.95V, 4.5V | 5V, 10V | - | 4.5V, 10V |
| 전류 - 25 ° C에서 연속 드레인 (Id) | 6A (Tc) | 6A (Tc) | - | 6A (Ta) |
| 아이디 @ VGS (일) (최대) | 600mV @ 250µA (Min) | 2.5V @ 250µA | - | 1V @ 250µA (Min) |
| 이드의 Vgs @ RDS에서 (최대) | 40mOhm @ 3A, 4.5V | 30mOhm @ 3A, 10V | - | 30mOhm @ 3A, 10V |
| 패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) |
| 패키지 / 케이스 | 8-SOIC (0.154", 3.90mm Width) | 8-SOIC (0.154", 3.90mm Width) | - | 8-SOIC (0.154", 3.90mm Width) |
| 소스 전압에 드레인 (Vdss) | 20 V | 30 V | - | 30 V |
| Vgs (최대) | ±12V | ±16V | - | ±20V |
| 기본 제품 번호 | STS6NF20 | STS6P | STS7N3 | STS6P3 |
| 게이트 차지 (Qg) (최대) @ Vgs | 11.5 nC @ 4.5 V | 28 nC @ 5 V | - | 12 nC @ 4.5 V |
| FET 유형 | N-Channel | P-Channel | - | P-Channel |
| 실장 형 | Surface Mount | Surface Mount | - | Surface Mount |
| 전력 소비 (최대) | 2.5W (Tc) | 2.5W (Tc) | - | 2.7W (Ta) |
| 작동 온도 | 150°C (TJ) | 150°C (TJ) | - | 150°C (TJ) |
STS6NF20V - STMicroelectronics에 대한 STS6NF20V PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
