데이터 시트
STN6N60M2.pdfPCN 어셈블리/원산지
Carrier/Cover Tape Supplier 23/Sep/2021.pdf더 나은 가격을 원하십니까?
CART 및 에 추가하여 RFQ 을 제출하십시오. 즉시 연락하겠습니다.
| 수량 | 단가 | 소계 가격 |
|---|---|---|
| 1+ | $0.229 | $0.23 |
| 10+ | $0.224 | $2.24 |
| 30+ | $0.221 | $6.63 |
| 100+ | $0.218 | $21.80 |

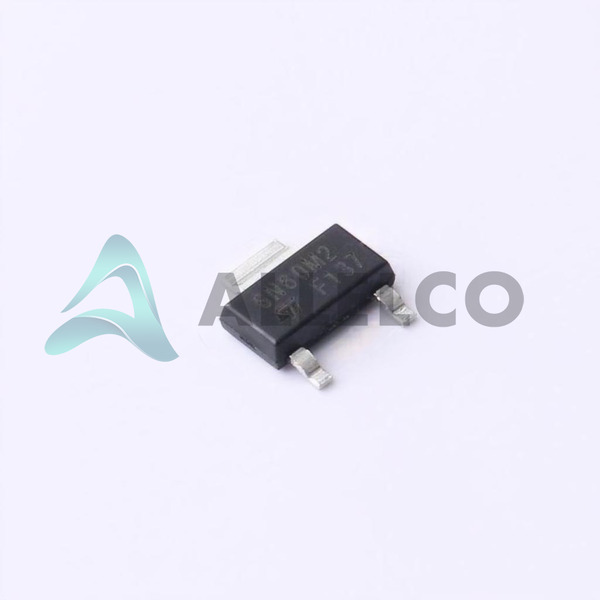

STN6N60M2 기술 사양
STMicroelectronics - STN6N60M2 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STN6N60M2과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 아이디 @ VGS (일) (최대) | 4V @ 250µA | |
| Vgs (최대) | ±25V | |
| 과학 기술 | MOSFET (Metal Oxide) | |
| 제조업체 장치 패키지 | SOT-223-2 | |
| 연속 | MDmesh™ M2 | |
| 이드의 Vgs @ RDS에서 (최대) | 1.25Ohm @ 2A, 10V | |
| 전력 소비 (최대) | 6W (Tc) | |
| 패키지 / 케이스 | TO-261-3 | |
| 패키지 | Tape & Reel (TR) |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 작동 온도 | -55°C ~ 150°C (TJ) | |
| 실장 형 | Surface Mount | |
| 입력 커패시턴스 (Ciss) (최대) @ Vds | 220 pF @ 100 V | |
| 게이트 차지 (Qg) (최대) @ Vgs | 6.2 nC @ 10 V | |
| FET 유형 | N-Channel | |
| FET 특징 | - | |
| 드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | |
| 소스 전압에 드레인 (Vdss) | 600 V | |
| 전류 - 25 ° C에서 연속 드레인 (Id) | 5.5A (Tc) | |
| 기본 제품 번호 | STN6 |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | REACH Unaffected |
| ECCN | EAR99 |
오른쪽 세 부분의 규격은 STMicroelectronics STN6N60M2와 비슷합니다
| 제품 속성 | ![]() |
|||
|---|---|---|---|---|
| 제품 모델 | STN6N60M2 | STN5PF02V | STN4NF20L | STN6005 |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | Microsemi Corporation |
| 입력 커패시턴스 (Ciss) (최대) @ Vds | 220 pF @ 100 V | 412 pF @ 15 V | 150 pF @ 25 V | - |
| 아이디 @ VGS (일) (최대) | 4V @ 250µA | 450mV @ 250µA (Min) | 3V @ 250µA | - |
| FET 유형 | N-Channel | P-Channel | N-Channel | - |
| Vgs (최대) | ±25V | ±8V | ±20V | - |
| 패키지 | Tape & Reel (TR) | Tape & Reel (TR) | Tape & Reel (TR) | Bulk |
| 연속 | MDmesh™ M2 | STripFET™ II | STripFET™ II | * |
| 작동 온도 | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | -55°C ~ 150°C (TJ) | - |
| 게이트 차지 (Qg) (최대) @ Vgs | 6.2 nC @ 10 V | 6 nC @ 2.5 V | 0.9 nC @ 10 V | - |
| 전류 - 25 ° C에서 연속 드레인 (Id) | 5.5A (Tc) | 4.2A (Tc) | 1A (Tc) | - |
| 패키지 / 케이스 | TO-261-3 | TO-261-4, TO-261AA | TO-261-4, TO-261AA | - |
| 제조업체 장치 패키지 | SOT-223-2 | SOT-223 | SOT-223 | - |
| 기본 제품 번호 | STN6 | STN5P | STN4NF20 | - |
| 전력 소비 (최대) | 6W (Tc) | 2.5W (Tc) | 3.3W (Tc) | - |
| 실장 형 | Surface Mount | Surface Mount | Surface Mount | - |
| FET 특징 | - | - | - | - |
| 소스 전압에 드레인 (Vdss) | 600 V | 20 V | 200 V | - |
| 드라이브 전압 (최대 Rds On, 최소 Rds On) | 10V | 2.5V, 4.5V | 5V, 10V | - |
| 이드의 Vgs @ RDS에서 (최대) | 1.25Ohm @ 2A, 10V | 80mOhm @ 2.1A, 4.5V | 1.5Ohm @ 500mA, 10V | - |
| 과학 기술 | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | MOSFET (Metal Oxide) | - |
