데이터 시트
STGx14NC60KD.pdfPCN 어셈블리/원산지
IPG/14/8597 17/Jul/2014.pdf더 나은 가격을 원하십니까?
CART 및 에 추가하여 RFQ 을 제출하십시오. 즉시 연락하겠습니다.
| 수량 | 단가 | 소계 가격 |
|---|---|---|
| 1+ | $0.641 | $0.64 |
| 10+ | $0.628 | $6.28 |
| 30+ | $0.62 | $18.60 |
| 100+ | $0.611 | $61.10 |

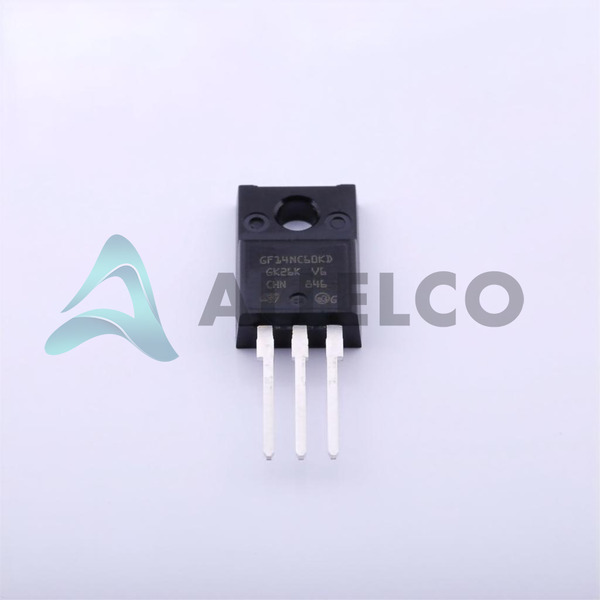

STGF14NC60KD 기술 사양
STMicroelectronics - STGF14NC60KD 기술 사양, 속성, 매개 변수 및 STMicroelectronics - STGF14NC60KD과 유사한 사양을 가진 부품
| 제품 속성 | 속성 값 | |
|---|---|---|
| 제조사 | STMicroelectronics | |
| 전압 - 콜렉터 에미 터 파괴 (최대) | 600 V | |
| VGE, IC에서 @ (에) VCE (최대) | 2.5V @ 15V, 7A | |
| 시험 조건 | 390V, 7A, 10Ohm, 15V | |
| Td (온 / 오프) @ 25 ° C | 22.5ns/116ns | |
| 에너지 전환 | 82µJ (on), 155µJ (off) | |
| 제조업체 장치 패키지 | TO-220FP | |
| 연속 | PowerMESH™ | |
| 역 회복 시간 (trr) | 37 ns | |
| 전력 - 최대 | 28 W |
| 제품 속성 | 속성 값 | |
|---|---|---|
| 패키지 / 케이스 | TO-220-3 Full Pack | |
| 패키지 | Tube | |
| 작동 온도 | -55°C ~ 150°C (TJ) | |
| 실장 형 | Through Hole | |
| 입력 유형 | Standard | |
| IGBT 유형 | - | |
| 게이트 충전 | 34.4 nC | |
| 전류 - 콜렉터 펄스 (ICM) | 50 A | |
| 전류 - 콜렉터 (IC) (최대) | 11 A | |
| 기본 제품 번호 | STGF14 |
| 기인하다 | 기술 |
|---|---|
| RoHS 상태 | ROHS3 준수 |
| 수분 감도 수준 (MSL) | 1 (Unlimited) |
| 상태에 도달하십시오 | REACH Unaffected |
| ECCN | EAR99 |
오른쪽 세 부분의 규격은 STMicroelectronics STGF14NC60KD와 비슷합니다
| 제품 속성 | ||||
|---|---|---|---|---|
| 제품 모델 | STGF19NC60KD | STGF10NC60KD | STGF10NC60HD | STGF12NB60KD |
| 제조사 | STMicroelectronics | STMicroelectronics | STMicroelectronics | STMicroelectronics |
| 전력 - 최대 | - | - | - | - |
| Td (온 / 오프) @ 25 ° C | - | - | - | - |
| 제조업체 장치 패키지 | - | 196-NFBGA (12x12) | 16-PDIP | 64-VQFN (9x9) |
| 에너지 전환 | - | - | - | - |
| 게이트 충전 | - | - | - | - |
| IGBT 유형 | - | - | - | - |
| 패키지 / 케이스 | - | 196-LFBGA | 16-DIP (0.300', 7.62mm) | 64-VFQFN Exposed Pad |
| 패키지 | - | Tape & Reel (TR) | Tube | Tape & Reel (TR) |
| 전류 - 콜렉터 (IC) (최대) | - | - | - | - |
| VGE, IC에서 @ (에) VCE (최대) | - | - | - | - |
| 작동 온도 | - | -40°C ~ 85°C | 0°C ~ 70°C | -40°C ~ 85°C |
| 전압 - 콜렉터 에미 터 파괴 (최대) | - | - | - | - |
| 입력 유형 | - | - | - | Differential |
| 시험 조건 | - | - | - | - |
| 전류 - 콜렉터 펄스 (ICM) | - | - | - | - |
| 실장 형 | - | Surface Mount | Through Hole | Surface Mount |
| 연속 | - | - | - | - |
| 기본 제품 번호 | - | DAC34H84 | MAX500 | ADS62P42 |
| 역 회복 시간 (trr) | - | - | - | - |
STGF14NC60KD - STMicroelectronics에 대한 STGF14NC60KD PDF 데이터 시트 및 STMicroelectronics 문서를 다운로드하십시오.
