전위차계의 기능은 무엇입니까?

복잡한 전자 구성 요소 세계에서 전위차계는 회로 내 다양한 ​​매개 변수를 제어하는 ​​데있어서의 다양성과 정밀도로 두드러집니다.아마추어 및 전문 전자 설정에 필수적인이 기본 구성 요소는 저항을 조정하여 전류 흐름, 신호 레벨 및 광범위한 장치의 작동 특성에 영향을 미칩니다.전위차계는 가정의 딤 머 및 오디오 장비에서 복잡한 산업 기계에 이르기까지 모든 곳에서 발견되므로 기본 개념, 구조 및 유형을 이해해야합니다.이 기사에서는 전위차계의 뉘앙스를 탐구합니다. 구조, 유형, 응용 프로그램 별 설계 및 선택 및 사용에 대한 중요한 고려 사항을 효과적으로 활용할 수 있습니다.

목록

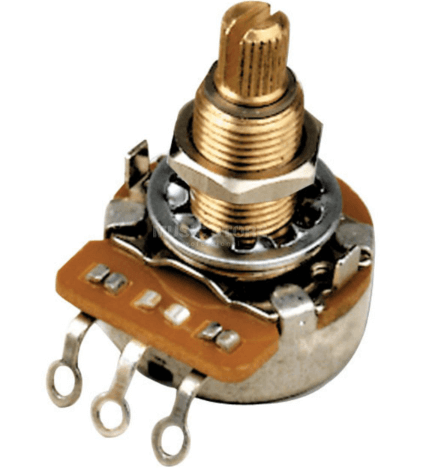

그림 1 : 전위차계

전위차계의 기본 개념

에이 전위차계 전자 회로의 공통 성분이며, 주로 조절성 저항으로 사용됩니다.조정의 용이성으로 인해 다양한 응용 분야에서 선호됩니다.기본적으로, 전위차계는 사용자가 저항 값을 변경할 수있게함으로써 전류의 흐름을 제어하여 회로 내의 다른 매개 변수를 정확하게 관리합니다.예를 들어, 오디오 장치의 볼륨 또는 가정 조명 시스템의 밝기를 조정할 수 있습니다.

전위차계의 기본 구조는 탄소 또는 금속과 같은 재료로 만든 저항 요소와 슬라이더라고도하는 움직일 수있는 와이퍼로 구성됩니다.전위차계 조정에는 일반적 으로이 와이퍼를 저항 재료를 가로 질러 회전 시키거나 슬라이딩하는 것이 포함됩니다.이 움직임은 와이퍼의 위치를 ​​변경하여 해당 섹션을 통과하는 전류의 양을 변경하여 회로의 전체 저항을 수정합니다.

3 개의 핀을 갖는 전위차계는 종종 중간 핀을 사용하여 와이퍼에 연결하는 반면 외부 핀은 저항 요소의 양쪽 끝에 부착됩니다.많은 설정 에서이 구성을 통해 전위차계는 전압 분배기 역할을하여 와이퍼의 위치에 따라 전압을 분배 할 수 있습니다.그러나 간단한 저항 조정의 경우 중간 핀과 하나의 외부 핀 만 사용되어 전위차계를 가변 저항 모드에 넣습니다.

실제 응용 분위기를 위해 전위차계를 선택할 때, 특정 회로 조건에서 안전하고 안정적으로 작동하도록 전압 공차 및 전력 등급과 같은 고려 사항이 중요합니다.전위차계의 물리적 설계는 운영 환경에 적합해야합니다.예를 들어, 고온 또는 습한 조건에서 내구성과 신뢰성을 향상시키기 위해 열 또는 수분에 내성이있는 재료가 필요할 수 있습니다.

전위차계는 기술과 실용성을 결합하여 회로를 만들 때 전자 설계자와 엔지니어에게 최고의 선택입니다.소비자 전자 장치의 실험실 또는 대화식 사용자 인터페이스의 정확한 전기 측정에 관계없이 전위차계는 간단하면서도 효과적인 솔루션을 제공합니다.그들의 운영 원리와 구조적 특성을 이해하면 특정 기술 요구 사항과 기능 기대치를 충족시키기 위해 활용도를 크게 향상시킬 수 있습니다.

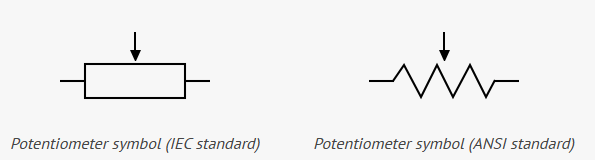

그림 2 : 전위차계 기호

전위차계의 구조

전위차계의 제조 공정은 상세하며 최종 제품의 기능과 신뢰성을 보장하기 위해 설계된 여러 단계를 포함하여 높은 기술적 정밀도를 요구합니다.처음에 프로세스는 올바른 저항성 재료를 선택하는 것으로 시작합니다.이 선택에는 탄소 복합재, 금속 필름 또는 전도성 플라스틱이 포함될 수 있습니다.이 재료는 전위차계의 저항 범위, 정확성 및 온도, 습도 및 물리 마모와 같은 환경 적 요인을 견딜 수있는 능력을 결정합니다.

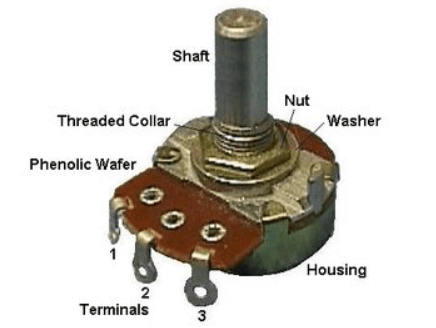

그림 3 : 전위차계의 외부 소개

전위차계의 핵심 구조는 저항 재료의 균일 한 층으로 덮인 스트립 형 도체를 포함한다.이 스트립은 일반적으로 전류의 부드러운 통과를 보장하기 위해 구리 또는 알루미늄과 같은 고도 전도성 재료로 만들어집니다.저항 재료를 적용하는 과정은 스트립을 따른 저항이 균일하고 신뢰할 수 있도록 정확해야합니다.코팅의 두께와 균일 함은 전위차계의 성능에 필수적 이므로이 코팅 공정의 모니터링 및 제어를 엄격하게 만듭니다.이 핀은 외부 회로에 대한 연결 지점을 제공 할뿐만 아니라 구조의 전체 안정성을 지원합니다.중앙 핀은 전위차계 조정 메커니즘의 중요한 구성 요소 인 이동식 와이퍼에 연결됩니다.흑연이나 금속 합금과 같은 부드럽고 내구성이 뛰어난 재료로 만들어진 와이퍼는 저항력을 손상시키지 않고 미끄러 져 들어갑니다.

와이퍼의 설계는 저항 스트립과 정확하고 안정적인 접촉을해야합니다.사용자는 손잡이를 돌리거나 와이퍼를 미끄러 져 스트립을 따라 접촉 지점을 변경하여 저항을 조정합니다.이 조정은 와이퍼 섹션의 저항을 변경하여 회로의 전체 저항을 수정합니다.잘 설계된 와이퍼는 매끄럽고 정확한 조정을 보장 할뿐만 아니라 기능적 실패로 이어질 수있는 과도한 마모를 방지함으로써 전위차계의 수명을 연장시킵니다.

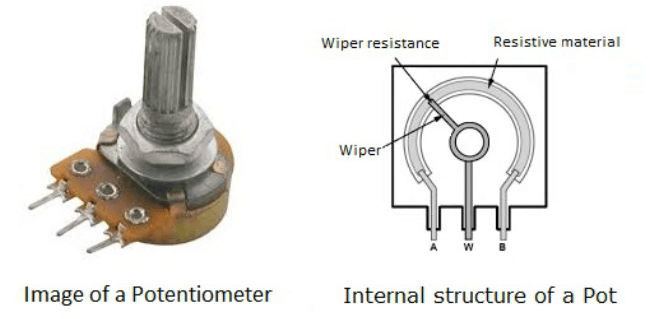

그림 4 : 전위차계의 내부 구조

전위차계 조립은 각 구성 요소가 일관성을 위해 정확하게 설치되도록 고도로 자동화 된 생산 라인에서 이루어집니다.조립 후, 각 전위차계는 저항 정확도, 내구성 및 환경 적응성에 대한 엄격한 테스트를 거쳐 응용 프로그램 설정에서 최적의 성능을 보장합니다.이 세심한 제조 공정을 통해 전위차계는 회로의 가변 저항 또는 전압 분배기로 효율적으로 작용하여 전류 또는 전압에 대한 안정적인 조정 기능을 제공합니다.

전위차계의 유형

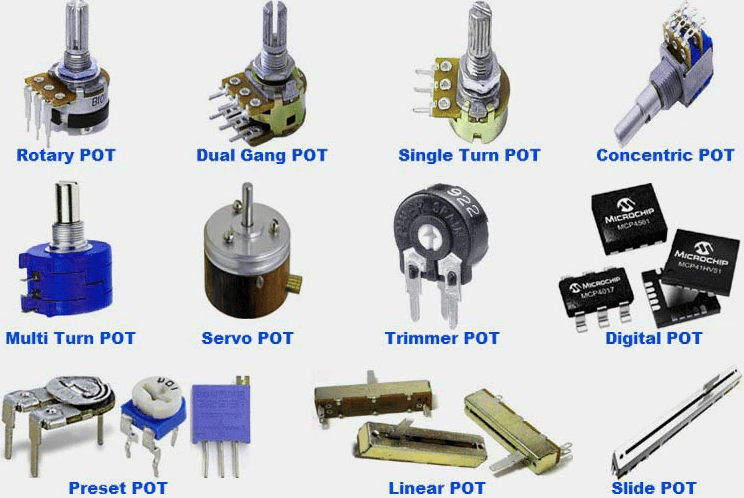

그림 5 : 전위차계의 유형

전위차계는 전자 회로에서 없어서는 안될 구성 요소이며, 특정 응용 분야를 위해 다양한 유형이 설계되었습니다.이러한 구성 요소는 운영 방법 및 응용 프로그램 요구 사항을 기반으로 분류되며 각각 고유 한 기능 및 이점을 제공합니다.

로타리 전위차계

로타리 전위차계 가장 일반적인 유형입니다.그것들은 디자인이 간단하고 소비자 전자 제품에 널리 사용됩니다.사용자는 손잡이를 회전하여 볼륨이나 밝기와 같은 매개 변수를 직접 제어하여 저항 값을 조정합니다.이 손잡이는 일반적으로 시계 방향 또는 시계 반대 방향으로 바뀌어 사용자가 저항을 늘리거나 감소시켜 전위차계를 통해 흐르는 전류를 변경할 수 있습니다.로터리 전위차계는 음질에 최소한의 영향을 미치는 매끄럽고 연속적인 조정을 제공하기 때문에 앰프 및 수신기와 같은 오디오 장비에 이상적입니다.

이중 갱 전위차계

듀얼 갱 전위차계는 스테레오 오디오 시스템에 일반적으로 사용되는 두 개의 개별 오디오 채널을 동시에 제어하도록 설계되었습니다.균형 잡힌 출력을 유지하기 위해 왼쪽 및 오른쪽 오디오 채널의 동기화 된 볼륨 조정을 보장합니다.이 동기화는 동일한 기계적 구조 내에서 두 개의 저항 트랙과 슬라이딩 접점 세트를 조립함으로써 달성되므로 양쪽의 조정 노브가 동시에 움직일 수 있으므로 채널 간의 일관성을 유지합니다.

전위차계를 슬라이드하십시오

전위차계를 슬라이드하십시오 선형 슬라이딩 모션을 통해 작동하여 오디오 믹서 및 조명 콘솔과 같은 공간 제한 응용 프로그램에 적합합니다.로터리 전위차계와 달리 슬라이드 전위차계는 직선 작동 궤적을 가지고있어 저항 변화에 대한 정확한 제어 기능을 제공합니다.시각적 슬라이드 경로는 사용자가 조정 레벨을 직접 측정하는 데 도움이되므로 이러한 전위차계는 종종 빠르고 정확한 조정이 중요한 전문 오디오 장비에서 발견됩니다.

트리머 전위차계

트리머 전위차계 고정밀 저항 조정을 위해 설계됩니다.일반적으로 작고 조정을위한 스크루 드라이버 또는 특수 도구가 필요하므로 실험실 및 사소한 저항 변화가 전반적인 시스템 성능에 크게 영향을 줄 수있는 정밀 기기에 사용하기에 완벽합니다.

디지털 전위차계

디지털 전위차계는 기계적 움직임 대신 디지털 신호를 통해 작동하는 전위차계 기술의 현대적인 진화를 나타냅니다.이 전위차계는 디지털 코드 (예 : SPI 또는 I2C 프로토콜)를 수신하여 저항 값을 조정하여 프로그래밍 가능한 제어가 필요한 복잡한 전자 시스템에 적합합니다.디지털 전위차계는 원격 제어 기능과 더 높은 정밀도를 제공하여 자동화 된 장비 및 고급 소비자 전자 제품의 응용 프로그램을 점점 더 많이 찾고 있습니다.

이러한 다양한 유형의 전위차계의 운영 뉘앙스 및 특정 응용 프로그램을 이해함으로써 사용자는 전자 시스템에 더 잘 통합하여 원하는 결과를 효과적으로 달성 할 수 있습니다.

전위차계를 선택하는 방법?

일반적으로 냄비라고하는 전위차계는 본질적으로 가변 저항으로 사용되며, 여기서 조정은 상단에 위치한 노브를 통해 이루어집니다.이 장치는 두 가지 주요 속성으로 분류 된 저항 (R)에서 측정 된 저항 및 와트 (P)로 측정 된 전력 용량으로 분류됩니다.

저항 값은 전류에 제공하는 야당 수준을 지시하며, 저항이 높을수록 전류 흐름이 줄어 듭니다.전위차계의 일반적인 저항 값은 500Ω, 1k, 2k, 5k, 10k, 22k, 47k, 50k, 100k, 220k, 470k, 500k 및 1m을 포함합니다.전위차계의 전력 등급은 안전하게 처리 할 수있는 전류의 양을 나타냅니다.일반적으로 0.3W 등급의 전위차계는 저전류 회로에 적합합니다.

선택을위한 주요 요인

저항 값 : 회로의 요구와 일치하는 전위차계를 선택하는 것이 중요합니다.전위차계는 몇 옴에서 몇 개의 메가 오스에 이르기까지 광범위한 크기와 모양으로 제공됩니다.

공차 :이 요소는 일관된 저항 수준을 유지하는 능력을 반영하며 백분율로 표현됩니다.공차 비율이 낮 으면 더 정확한 판독 값을 의미합니다.응용 프로그램에 정확한 저항 값이 필요한 경우 공차 수준이 낮은 전위차계를 선택하십시오.

정격 전력 : 전위차계를 선택할 때는 정격 전력을 고려하여 구성 요소가 과열되거나 실패하지 않고 처리 할 수있는 전력의 양을 보여줍니다.특정 회로의 에너지 요구를 충족시키기 위해 적절한 전력 등급의 전위차계를 선택하십시오.

전위차계 유형 : 응용 프로그램에 가장 적합한 유형을 선택하십시오.선형 전위차계는 볼륨 또는 톤 컨트롤과 같은 선형 응답이 필요한 응용 분야에 적합합니다.로그 전위차계는 인간의 귀에 의해 볼륨 변화를 인식하는 오디오 애플리케이션에 이상적입니다.다중 전위차 미터는 정확한 교정에 적합하지만 디지털 전위차계는 디지털 신호 처리에 적합합니다.

물리적 크기 : 전위차계의 크기는 우주 제약 환경에서 특히 중요합니다.선택한 전위차계가 프로젝트 또는 응용 프로그램에서 사용 가능한 공간에 맞는지 확인하십시오.

마운팅 유형 : 전위차계에는 패널 마운트, PCB 마운트 또는 홀 마운트와 같은 다양한 장착 옵션이 제공됩니다.회로 보드 또는 하우징과 호환되는 것을 선택하십시오.

전위차계를 사용하는 방법?

전위차계를 사용할 때는 세 터미널의 기능을 이해하는 것이 중요합니다.일반적인 2 말단 저항과 달리, 전위차계의 세 번째 단자는 추가 기능을 제공하여 전통적인 고정 저항보다 회로에서 더 복잡한 역할을 수행 할 수 있습니다.

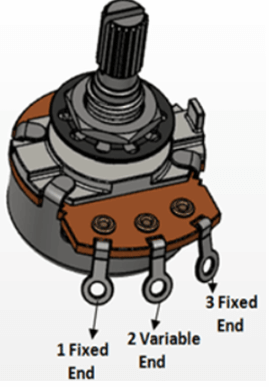

그림 6 : 전위차계의 3 터미널

전위차계는 2 개의 고정 터미널 (1 및 3으로 표시)과 조정 가능한 중심 터미널 (2)으로 구성됩니다.고정 단자는 전위차계의 저항성 재료에 연결되며 중간 단자는 이동식 슬라이더 또는 와이퍼에 연결됩니다.이 슬라이더는 저항 물질을 따라 자유롭게 움직일 수 있으므로 저항 경로의 길이를 중간 터미널로 변경합니다.

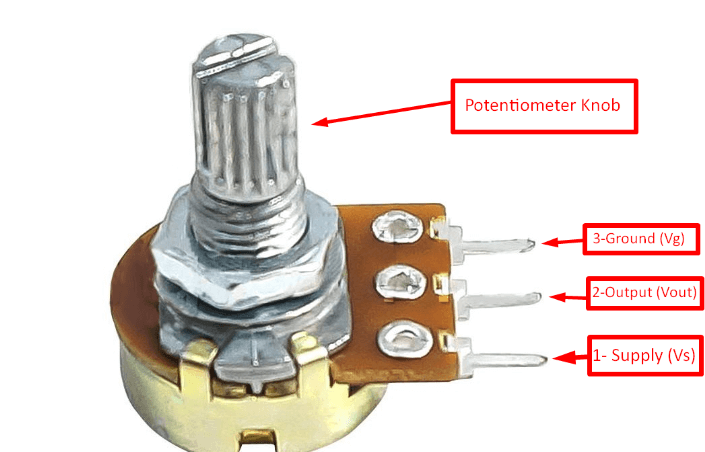

그림 7 : 전위차계

예를 들어 표준 10kΩ 전위차계를 고려하십시오.중간 터미널을 고려하지 않고, 터미널 1에서 터미널 3으로 측정은 10kΩ이어야하며, 이는 전위차계의 전장 저항을 나타냅니다.중간 단자가 활성화되면 슬라이더가 터미널 1에서 25%로 설정되면 터미널 1에서 터미널 2 로의 저항은 전체 저항의 25%, 즉 2.5kΩ로 감소됩니다.따라서, 터미널 2에서 터미널 3으로의 저항은 나머지 75%(7.5kΩ)입니다.

전위차계 상단에있는 손잡이를 돌려 중간 터미널의 위치를 ​​유연하게 조정할 수 있습니다.이 조정 방법은 사용자에게 저항 값을 잘 제어 할 수 있으며 볼륨 제어 또는 광 밝성 조정과 같은 전류 강도의 미세 조정이 필요한 애플리케이션에 이상적입니다.이러한 유연성으로 전위차계는 장치의 기능을 조절하는 데 필수적인 부분이됩니다.

전위차계 의이 조정 가능한 특징은 전자 프로토 타이핑 및 테스트 단계에서 특히 중요합니다.슬라이더의 위치를 ​​변경함으로써 설계자는 저항기를 대체하지 않고 회로 동작에 대한 다른 저항 값의 효과를 테스트 할 수 있습니다.이것은 테스트의 효율성을 향상시킬뿐만 아니라 회로 설계의 유연성과 반복 속도를 크게 향상시킵니다.

전위차계의 기능

전위차계는 회로 설계에서 중추적 인 역할을하며, 주로 가변 저항 또는 전압 분배기 역할을합니다.이러한 응용 프로그램은 저항 값을 조정하는 능력에 의존하여 회로 내 전류 또는 전압을 정확하게 제어 할 수있게합니다.표준 10kΩ 전위차계를 고려하십시오.이 저항은 0Ω에서 최대 10kΩ에서 조정하여 다양한 회로 요구 사항을 충족 할 수있는 유연성이 높습니다.

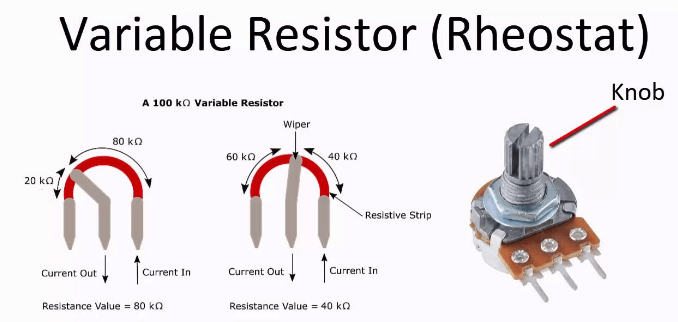

그림 8 : 가변 저항으로서 전위차계

가변 저항

가변 저항으로 사용될 때, 전위차계는 두 끝 사이의 저항을 지속적으로 조정하여 전류의 흐름을 수정합니다.이 설정에서 전위차계의 한쪽 끝은 전원에 연결되고 다른 쪽 끝은 모터 또는 전구와 같은 하중에 연결됩니다.세 번째 터미널 (일반적으로 슬라이딩 접점 또는 와이퍼)은 사용자의 조정에 따라 이동하여 전원 또는 하중과의 연결 지점을 변경합니다.이 조작을 통해 사용자는 부하를 통해 흐르는 전류를 수동으로 조절하여 운동 속도 또는 가벼운 밝기와 같은 작동 측면을 제어 할 수 있습니다.

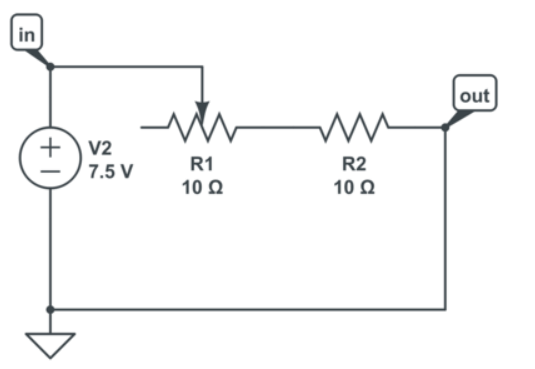

그림 9 : 전압 분배기로서의 전위차계

전압 분배기

반면, 전압 분배기 역할을 할 때 전위차계의 역할은 입력 전압을 분할하여 가변 출력 전압을 제공하는 것입니다.이것은 전위차계를 전압 분배기로 구성하여 달성되며, 입력 전압이 전위차계의 두 끝에 적용되고 출력 전압은 슬라이딩 접점과 고정 끝 중 하나 사이에서 가져옵니다.이 구성을 통해 전위차계는 중간 전압 레벨이 0 볼트에서 최대 입력 전압까지 전달 될 수 있으며, 이는 오디오 처리 및 신호 증폭에서 신호 레벨을 조정하는 데 특히 유용합니다.

전위차계 테이퍼

전위차계에서 테이퍼를 선택하면 저항 조정의 응답 곡선에 직접 영향을 미쳐 회로의 전반적인 성능 및 사용자 상호 작용에 영향을 미칩니다.테이퍼는 기본적으로 전위차계가 회전하거나 미끄러지면 저항 값이 어떻게 변하는 지 설명합니다.이 변경은 전위차계의 출력과 기계적 위치 사이의 관계 곡선으로 그래픽으로 표시되며, 일반적으로 선형 및 로그 유형으로 분류됩니다.

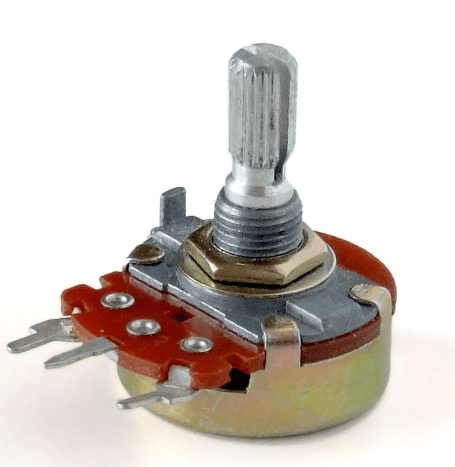

그림 10 : 선형 테이퍼 전위차계

선형 테이퍼 전위차계는 저항의 증가 또는 감소가 작동 범위에 걸쳐 균일하도록합니다.즉, 전위차계의 제어를 회전 시키거나 미끄러지면 저항은 선형 비율로 변합니다.예를 들어, 전위차계가 범위의 50%로 전환되면 저항은 최대 값의 50%에 도달합니다.이 특성은 테스트 및 측정 장비에서 입력/출력 신호를 미세 조정하거나 전원 공급 장치에서 출력을 꾸준히 조정하는 등 정확한 전압 또는 전류 제어가 필요한 응용 프로그램에 적합한 선형 테이퍼 전위차계를 적합하게 만듭니다.

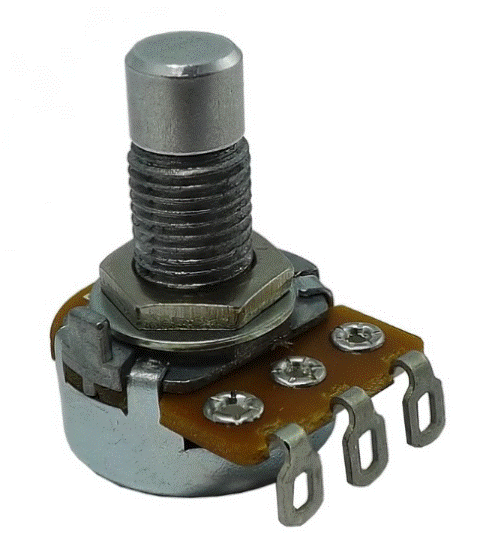

그림 11 : 로그 테이퍼 전위차계

반면, 로그 테이퍼 전위차계는 비선형 조정 곡선 (일반적으로 지수)을 따릅니다. 즉, 조정 시작시 저항이 천천히 변하고 끝까지 더 빠르게 변합니다.이 패턴은 인간의 귀가 소리 수준을 로그로 인식하기 때문에 오디오 제어 응용 프로그램에 특히 유리합니다.볼륨 제어에서 로그 전위차계를 사용하면 음량을보다 자연스럽게 조정하여 부피의 증가 또는 감소가 갑자기보다 균형 잡히고 부드럽게 보입니다.

다른 테이퍼 전위차계의 작업 원리 및 응용 시나리오를 이해하는 것은 전자 장치의 설계에 중요합니다.올바른 테이퍼 유형을 선택하는 것은 기술 사양과 일치하는 것이 아닙니다.또한 제품에 대한 최종 사용자의 상호 작용 경험을 향상시키는 것도 포함됩니다.예를 들어, 사용자 인터페이스 디자인에서 로그 전위차계를 사용하여 배경 조명 또는 스크린 밝기를 조정하면이 조정 방법이 인간의 눈의 밝기 변화에 대한 인식과 더 밀접하게 일치하기 때문에보다 직관적이고 편안한 사용자 경험을 조정합니다.

전위차계 배선 예제

전위차계를 배선 할 때 접근 방식은 사용 방법에 따라 다릅니다.일반적으로 중간 핀은 와이퍼입니다.샤프트를 오른쪽으로 회전 시키십시오 (또는 슬라이더를 움직이면) 와이퍼와 오른쪽 핀 사이의 저항이 줄어 듭니다.왼쪽으로 이동하면 와이퍼와 왼쪽 핀 사이의 저항이 줄어 듭니다.때로는 세 핀을 모두 사용하는 것이 합리적이지만 다른 경우에는 두 핀 만 있으면됩니다.몇 가지 예를 살펴 보겠습니다.

예 1 : 간단한 가변 저항으로 전위차계

저항을 조정할 수있는 간단한 저항이 필요한 경우, 중간 핀과 사이드 핀 중 하나라는 두 핀 만 있으면됩니다.전위차계를 연결하여 조명 방출 다이오드 (LED)를 어둡게하는 방법은 다음과 같습니다.실제 회로에서는 0에 대한 저항을 조정하면 LED가 손상되지 않도록 직렬 저항기를 추가해야 할 수도 있습니다.샤프트를 한 방향으로 회전시키는 것은 저항을 증가시켜 LED를 어둡게합니다.다른 방식으로 돌리면 저항이 줄어들어 LED가 더 밝아집니다.

예 2 : 세 번째 핀을 중간에 연결

때로는 중간 핀 중 하나가 같은 지점에서 연결되는 회로 다이어그램이 표시 될 수 있습니다.왜이 일이 끝나나요?이 유형의 연결은 세 번째 핀을 중간 핀에 연결하기 때문에 본질적으로 두 개의 핀 만 사용하면 저항에 영향을 미치지 않습니다.어떤 사람들은 사용하지 않은 핀을 제거하여 회로를 정리하기 때문에이 방법을 선호하며, 이는 또한 개략도를 깨끗하고 더 정리할 수 있습니다.

예 3 : 볼륨 제어로서 전위차계

이 예에서, 전위차계의 세 핀은 모두 오디오 증폭기의 볼륨을 조정하는 간단한 방법을 만듭니다.이 방법으로 연결하면 입력 신호의 전압을 낮추는 전압 분배기를 만듭니다.샤프트를 더 많이 돌릴수록 볼륨이 줄어 듭니다.이 유형의 배선은 오디오 장비에서 일반적입니다.

이러한 각 배선 설정은 전위차계 연결 조정이 간단한 조명 컨트롤에서보다 복잡한 오디오 시스템에 이르기까지 특정 응용 프로그램에 대한 기능을 특정 응용 프로그램에 맞출 수있는 방법을 보여줍니다.이러한 연결을 조작하는 방법을 이해하면 전자 회로 설계에서 유연성과 정밀도가 향상됩니다.

전위차계 배선 문제 해결

전위차계 배선 문제 문제 해결은 회로의 성능에 영향을 미치고 장치를 손상시킬 수있는 오작동을 처리 할 때 중요합니다.이러한 문제를 효과적으로 진단하고 해결하려면 전위차계와 그 연결에 대한 포괄적 인 검사가 필요합니다.

연결 압박감 확인

중요한 첫 단계는 전위차계 연결의 압박감을 검사하는 것입니다.느슨한 배선은 불안정한 저항 값으로 이어질 수 있으며, 이는 회로의 출력에 영향을 미칩니다.예를 들어, 볼륨 제어 회로에서 느슨한 연결은 원치 않는 노이즈를 유발하거나 조정할 때 부피가 급격히 증가 할 수 있습니다.느슨한 연결이 있는지 확인하려면 전위차계의 전선과 핀을 부드럽게 흔들고 느슨해지는 징후를 관찰하십시오.느슨한 연결이 발견되면 납땜 인두와 같은 적절한 도구를 사용하여 안전하게 다시 부착해야합니다.

단락 식별

다음으로 회로의 단락을 확인하십시오.전위차계의 부적절한 배선 또는 내부 손상으로 인해 반바지가 발생할 수있어 직접 연결되어서는 안되는 두 지점 사이에 의도하지 않은 전기 연결이 발생할 수 있습니다.단락은 비정상적으로 높은 전류 흐름으로 이어질 수 있으며, 이는 회로의 기능을 방해 할뿐만 아니라 전위차계 또는 기타 전자 부품을 과열시키고 잠재적으로 연소 할 위험이 있습니다.저항을 측정하기 위해 멀티 미터 세트를 사용하면 회로의 다른 부분에서 저항 값을 확인하여 잠재적 단락을 감지하는 데 도움이 될 수 있습니다.

전위차계와 주변 구성 요소를 검사합니다

마지막으로, 전위차계 자체와 주변의 구성 요소를 검사하는 것이 중요합니다.전위차계 손상은 기계식 마모, 과도한 전류 또는 온도 및 습도와 같은 환경 적 요인으로 인해 발생할 수 있습니다.전위차계를 조정할 때 저항이 매끄럽게 변하는지 여부를 테스트하면 조건을 나타낼 수 있습니다.저항이 불연속으로 변하거나 조정 중에 반응하지 않으면 슬라이더 또는 손잡이와 같은 전위차계의 움직일 부분이 마모되거나 손상되었음을 시사 할 수 있습니다.또한 전위차계 근처의 전자 구성 요소에서 손상 징후 또는 비정상적인 조건을 확인하는 것도 권장됩니다. 전위차계 문제에 간접적으로 기여할 수 있기 때문입니다.

이러한 단계를 수행하면 전위차계 배선 및 기능과 관련된 문제를 효과적으로 진단하고 해결하여 회로의 안정성과 안전성을 보장 할 수 있습니다.문제 해결 중에 지속적인 관찰과 세심한 취급은 핵심이며, 인내심과 문제 해결에 대한 체계적인 접근은 이러한 문제를 해결하는 데있어 효율성을 크게 향상시킬 수 있습니다.

결론

현대 전자 제품에서 전위차계의 역할은 과장 될 수 없습니다.가변 저항과 전압 분배기로 기능하는 능력은 적응 가능하고 효율적인 전자 회로를 만드는 데 필수 불가결합니다.오디오 장치의 볼륨 조정, 테스트 설정에서 신호 레벨을 교정하거나 LED의 밝기를 미세 조정하든 전위차계는 전자 설계의 초석으로 남아 있습니다.다목적 성은 정확한 선택 및 응용 프로그램의 필요성과 일치하여 각 전위차계가 회로의 기술적 요구를 충족시킬뿐만 아니라 장치와의 사용자와의 상호 작용을 향상시킬 수 있도록합니다.전위차계 기능의 통찰력과 세부 분석을 수용함으로써 전자 프로젝트의 성능과 신뢰성을 크게 향상시킬 수 있으며, 간단하면서도 효과적인 전자 구성 요소로 가능한 한 경계를 계속 추진하는 혁신의 길을 열어 줄 수 있습니다.

자주 묻는 질문 [FAQ]

1. 전위차계는 무엇을 사용합니까?

전위차계는 주로 전자 회로 내에서 저항을 조정하는 데 사용됩니다.이를 통해 오디오 장비의 볼륨, 조명 시스템의 밝기 및 신호 레벨의 일반적인 조정과 같은 다양한 매개 변수를 제어 할 수 있습니다.

2. 전위차계를 테스트하는 방법?

전위차계를 테스트하려면 저항 측정 모드로 설정된 멀티 미터가 필요합니다.멀티 미터 프로브를 전위차계의 터미널 핀 (일반적으로 외부 핀)에 연결하십시오.전위차계 손잡이를 회전 시키거나 범위에서 슬라이드하고 멀티 미터의 저항 값 변화를 관찰하여 매끄럽고 일관되게 변경되도록합니다.

3. 전위차계가 전압 또는 전류를 제어합니까?

전위차계는 저항을 조정하여 간접적으로 전압과 전류를 모두 제어 할 수 있습니다.가변 저항으로서, 그것은 주로 회로의 일부를 통해 얼마나 많은 전류가 흐르는지를 제어합니다.전압 분배기로 구성되어 터미널의 전압 출력을 제어 할 수 있습니다.

4. 전위차계는 몇 볼트를 처리 할 수 ​​있습니까?

전위차계가 처리 할 수있는 전압은 특정 설계 및 등급에 따라 다릅니다.전자 제품의 일반적인 전위차계는 일반적으로 3 ~ 50 볼트 사이를 처리하지만 손상을 방지하고 안전한 작동을 보장하기 위해 정확한 전압 등급의 제조업체 사양을 확인하는 것이 필수적입니다.

5. 전위차계에 몇 개의 전선이 사용됩니까?

전위차계에는 일반적으로 3 개의 터미널 또는 전선이 있습니다.하나의 와이어는 저항 요소의 각 끝에 연결되고, 세 번째 와이어는 이동식 와이퍼에 연결되어 저항 트랙을 따라 위치를 변경하여 저항 값을 조정합니다.
