전자 회로에서 커패시터가하는 일

커패시터는 전자 제품에서 큰 역할을하는 작은 부분입니다.당신은 아마도 그들이 얼마나 유용한 지 깨닫지 않고 회로 보드에서 그들을 보았을 것입니다.그들은 에너지를 저장하고 방출하여 전원의 변화를 처리함으로써 장치가 더 원활하게 작동하도록 도와줍니다.이 기사에서는 커패시터가하는 일, 세라믹과 전해와 같은 유형의 차이 및 라벨을 읽는 방법에 대해 설명합니다.또한 회로의 요구에 따라 각 종류를 언제 어디서 사용 해야하는지 배웁니다.모든 것이 간단한 방식으로 설명되므로 시작해도 쉽게 따라갈 수 있습니다.결국, 당신은 올바른 커패시터를 골라 자신감을 가지고 사용하는 방법을 알게 될 것입니다.

목록

그림 1. 전자 제품의 커패시터

커패시터 란 무엇입니까?

커패시터는 작지만 거의 모든 전자 회로 보드에서 찾을 수있는 매우 유용한 부품입니다.그들은 조금 비슷합니다 에너지 버킷 필요에 따라 채우고 비 웁니다.내부에는 커패시터가 두 개의 금속판을 보유하고 있으며 그 사이에는 전기를 전도하지 않는 재료 ( 유전체.이 설정을 통해 전압이 적용될 때 전기 에너지를 저장할 수 있습니다.

양동이를 물로 채우는 것처럼 상상할 수 있습니다. 전원이 켜져있을 때 커패시터에는 전하가 채워집니다.전원이 사라지거나 회로가 빠르게 필요할 때 부스트 에너지시스템으로 다시 충전하는 것은 비워집니다.이로 인해 특히 장치가 꾸준한 전원이 필요할 때 상황이 더 매끄럽게 작동합니다.커패시터는 에너지를 생성하지 않지만 에너지를 관리하는 데 능숙합니다. 짧은 시간 동안 보유한 다음 가장 필요할 때 놓아줍니다.그렇기 때문에 컴퓨터에서 충전기 및 TV 리모컨에 이르기까지 다양한 전자 장치에서 사용됩니다.

커패시터 값 및 전압 등급

다양한 유형의 커패시터에 들어가기 전에 실제로 두 가지 주요 사항을 이해하는 데 도움이됩니다. 커패시터가 보유 할 수있는 금액과 안전하게 처리 할 수있는 전압의 양.이것들은 다음과 같습니다 정전 용량 그리고 전압 등급그리고 그들이 어떻게 작동하는지 알면 프로젝트에 적합한 커패시터를 훨씬 쉽게 선택할 수 있습니다.

커패시터가 보유 할 수있는 금액

커패시턴스는 얼마를 측정하는 방법입니다 전력 커패시터는 저장할 수 있습니다.파라드 (Farads)라는 단위로 측정되지만 대부분의 커패시터는 더 작은 단위로 표시됩니다. 피코 라드 (PF), 나노 파라드 (NF) 또는 마이크로 파라드 (µF).

아이디어를 제공하기 위해 "100µF"라는 커패시터는 "10µF"라는 라벨이 붙은 것보다 더 많은 에너지를 저장할 수 있습니다.따라서 더 많은 에너지를 저장 해야하는 경우 (예 : 전원을 부드럽게하는 전원 공급 장치에)더 높은 커패시턴스 값을 원할 것입니다.반면, 회로가 빠른 신호를 처리하거나 노이즈를 필터링 해야하는 경우 더 작은 값이 일반적으로 작업을 수행합니다.

회로가 필요로하는 것에 관한 것입니다.회로의 일부는 갈 준비가 된 많은 저장된 에너지가 필요하지만 다른 부분은 짧은 버스트 만 있으면됩니다.

커패시터가 처리 할 수있는 전압의 양

그만큼 전압 등급 커패시터에서 안전하게 처리 할 수있는 최대 전압을 알려줍니다.회로의 전압이 해당 숫자를 넘어 서면 커패시터는 분해하거나 심지어 손상됩니다.그렇기 때문에 항상 전압 등급의 커패시터를 사용하는 것이 좋습니다. 조금 더 높습니다 회로가 일반적으로 사용하는 것보다.

예를 들어, 회로가 12 볼트로 작동하는 경우 16 볼트 또는 25 볼트의 커패시터를 선택하면 약간의 추가 안전이 제공됩니다.한계에 너무 가까워지는 것은 좋은 생각이 아닙니다. 전압 스파이크 일어날 수 있으며, 커패시터는이를 준비해야합니다.

"100µf 25V"와 같은 커패시턴스 값 옆에 커패시터에 전압이 인쇄되는 것을 보게됩니다.즉, 100 마이크로 라드의 충전을 저장하고 최대 25 볼트까지 안전하게 처리 할 수 ​​있습니다.

프로젝트를 진행할 때는 중요합니다 커패시터를 작업과 일치시킵니다.커패시턴스가 너무 적은 것을 선택하면 회로가 제대로 작동하지 않을 수 있습니다.전압 등급이 너무 낮은 것을 선택하면 시간이 지남에 따라 손상되거나 작업을 중단 할 수 있습니다.

두 가지를 모두 확인함으로써 정전 용량 그리고 전압 등급, 당신은 잘 작동하고 회로에서 더 오래 지속되는 커패시터를 선택할 수 있습니다.작은 단계이지만 프로젝트가 얼마나 신뢰할 수 있는지에 큰 차이를 만듭니다.

전해 커패시터

전해 커패시터는 회로가 필요할 때 일반적인 선택입니다. 많은 양의 저장하십시오 에너지.그들은 일반적으로 다른 유형에 비해 커패시턴스 값이 더 높으므로 다음과 같은 것들에 유용합니다. 전원 공급 장치, 안정적인 에너지 흐름이 중요한 곳, 또는 오디오 시스템부드러운 전압이 음질을 향상시킬 수있는 곳.종종 마이크로 파라드 (µF)에서 시작하여 전체 파라드 (F)까지 올라가서 더 높은 끝 요금 저장과 관련하여 규모의.

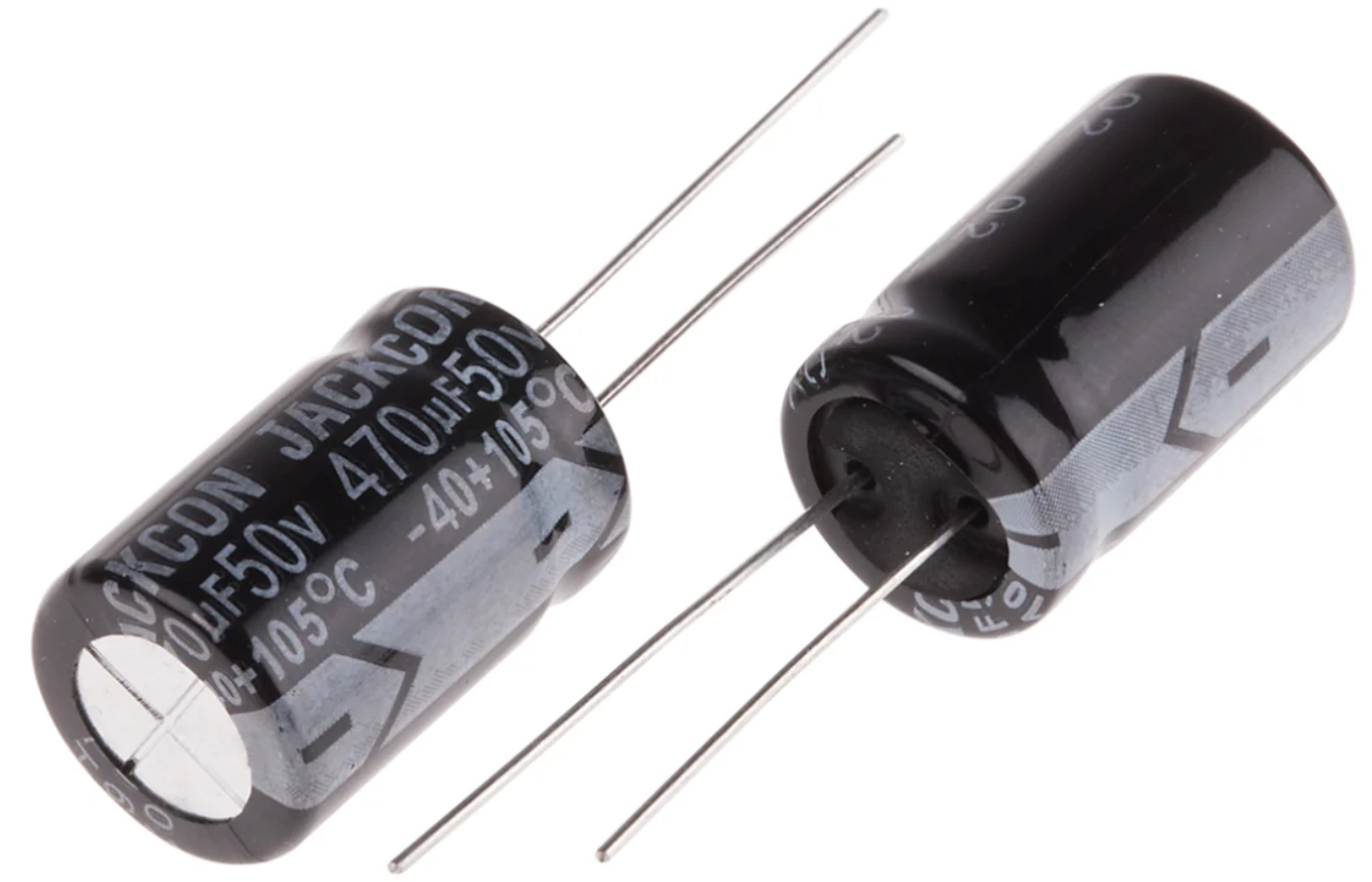

그림 2. 전해 커패시터

전해 커패시터에 대해 눈에 띄는 것은 튜브와 같은 모양, 작은 금속 캔과 같은 종류.다리 중 하나가 다른 다리보다 짧다는 것을 알 수 있습니다.이 짧은 다리는 부정적인면그리고 그것들을 혼합하지 않는 것이 정말 중요합니다.이 커패시터입니다 편광이는 회로에 어떻게 배치되는지에 대한 올바른 방향을 가지고 있음을 의미합니다.실수로 반전되면 제대로 작동하지 않거나 경우에 따라 파열 또는 누출, 특히 전압으로 인한 압력을받을 때.

또한 신체에 인쇄 된 스트라이프 나 마이너스 기호를 찾아 마이너스 터미널을 파악하는 데 도움이됩니다.이 표시에주의를 기울이는 것은 회로를 안전하고 정확하게 작동시키는 작지만 중요한 단계입니다.

내부에서 전해 커패시터에는 두루마리처럼 단단히 구르는 얇은 금속 플레이트가 있습니다.이 디자인은 그들이 가질 수있게합니다 큰 표면적 컴팩트 한 크기로 포장되어 커패시턴스를 높이는 데 도움이됩니다.이 롤업 구조는 대신 스택 층을 사용하는 세라믹과 같은 다른 커패시터와 다릅니다.구조의 차이는 각각의 다른 용도를 위해 각 유형을 더 좋게 만드는 것의 일부입니다.

세라믹 커패시터

세라믹 커패시터는 일상적인 전자 제품에서 가장 일반적으로 사용되는 커패시터 중 하나입니다.그들은 보통입니다 작고 컴팩트합니다, 종종 평평한 디스크 또는 작은 직사각형 블록처럼 모양이 있습니다.크기와 모양 때문에 가장 단단히 포장 된 회로 보드에도 쉽게 맞을 수 있습니다.세라믹 커패시터를 간단하게 사용하게 만드는 또 다른 것은 비극성.즉, 회로를 어느 방향 으로든 회로에 배치 할 수 있으며, 이는 전해 커패시터와 마찬가지로 잘못된 방식으로 연결하는 걱정을 제거합니다.

그림 3. 세라믹 커패시터

이 커패시터는 전해질만큼 많은 에너지를 저장하지 않지만 여전히 매우 중요한 역할 많은 회로에서.커패시턴스 값은 더 작으며 일반적으로 범위입니다 피코 파라드 (PF) 몇 가지 미세 바라드 (µF). 그들은 많은 비용을 청구하지는 않지만 신속하게 응답합니다 회로의 변화로 신호 필터링, 타이밍 및 노이즈 감소와 같은 것들에 유용합니다.

세라믹 커패시터 내부에서 구조는 전해 유형에서 발견되는 롤업 코일과 다릅니다.대신, 그들은 쌓인 층으로 만들어졌습니다 금속 그리고 세라믹 재료, 단단히 눌려집니다.이것은 좋은 안정성을 제공하고 잘 수행 할 수 있습니다. 고주파 컴퓨터, 라디오 및 전화기와 같은 회로.강력한 빌드는 또한 온도의 변화를 더 잘 처리하는 데 도움이되며, 이는 광범위한 조건에서 신뢰성을 더합니다.

커패시터 표시를 읽는 방법

커패시터와 함께 일할 때는 표시를 읽을 수 있으면 시간을 절약하고 실수를 피할 수 있습니다.이 표시는 당신에게 같은 중요한 세부 사항을 알려줍니다 커패시터가 보유 할 수있는 금액 그리고 처리 할 수있는 전압의 양.커패시터는 다른 모양과 크기로 제공되므로 값이 작성되는 방식은 유형에 따라 다를 수 있습니다.

세라믹 커패시터 코드 읽기

세라믹 커패시터는 작은 부품이므로 가치를 위해 전체 번호를 작성할 공간이 충분하지 않습니다.그래서 그들은 그들이 사용하는 이유입니다 3 자리 코드 커패시턴스를 보여줍니다.예를 들어, "104"라는 커패시터가 표시되면 104 PF를 의미하지는 않습니다.처음 두 자리는 기본 번호 (이 경우 10)이고 세 번째 자리는 추가 할 0을 알려줍니다.그래서“104”가됩니다 100,000 피코 파라드, 그것은 동일합니다 0.1 마이크로 파라드 (µF).

이 방법은 처음에는 까다로워 보일 수 있지만 패턴을 이해하면 파악하기가 매우 간단합니다.“471”(470 pf) 또는“223”(22,000 pf 또는 0.022 µF)과 같은 일반적인 코드는 자주 나타나며 익숙해지면 실제로 올바른 부분을 빨리 선택하는 데 도움이 될 수 있습니다.

전해 커패시터 라벨 이해

전해 커패시터는 더 크고 일반적으로 가치가 더 명확하게 기록됩니다.당신은 종종 ""와 같은 표시를 볼 수 있습니다.10µf 50V",, 그것은 당신에게 두 가지를 알려줍니다 정전 용량 (10 마이크로 파라드) 및 전압 등급 (50 볼트).이를 통해 한 눈에 더 쉽게 식별 할 수 있습니다.때로는 라벨에 온도 등급 또는 스트라이프가 포함될 수 있습니다. 음성 터미널.

이 커패시터이기 때문입니다 편광, 표시를 올바르게 읽는 것이 더 중요합니다.실수로 회로에서 반전되면 작동을 멈추거나 손상 될 수도 있습니다.따라서이 값을 확인할 때 방향을 다시 확인하는 것이 좋습니다.

커패시터 표시를 읽고 이해할 수있게되면 작업이 더 쉬워지고 도움이됩니다. 피하다 믹스 업.새 회로를 구축하든 잘못된 구성 요소를 교체하든이 작은 세부 사항은 중요합니다."올바르게 보이는"부분을 가져 가기 쉽지만 코드 나 레이블을 확인하지 않으면 회로에서 기대하는 방식으로 행동하지 않을 수 있습니다.

숫자와 코드를 편안하게 읽으면 프로세스의 빠른 단계가됩니다.그러나 그때까지 올바른 것을 사용하는 데 몇 초 더 걸릴 가치가 있습니다.

오른쪽 커패시터 선택

전자 프로젝트를 진행할 때 올바른 유형의 커패시터를 선택하는 것은 회로의 성능이 얼마나 잘 수행되는지에 영향을 미치는 중요한 단계입니다.둘 다 세라믹 그리고 전해 커패시터 유용하지만 다른 상황에서 가장 잘 작동합니다.이 섹션에서는 회로가 필요한 것에 따라 각각을 사용하는시기를 이해하는 데 도움이됩니다.

필요한 에너지의 양에 따라 선택하십시오

커패시터가 저장 해야하는 에너지에 대해 생각하면서 시작하십시오.회로가 전원 공급 장치 나 오디오 장비와 같은 더 큰 에너지 보호 구역이 필요한 경우전해 커패시터 일반적으로 더 나은 선택입니다.그들은 더 높은 커패시턴스 값으로 나오기 때문에 더 많은 에너지를 저장할 수 있습니다.

신호를 필터링하거나 마이크로 칩 주위의 전압을 안정화하는 것과 같은 작은 작업을 수행하는 경우 세라믹 커패시터 종종 더 잘 맞습니다.세라믹 커패시터는 빠르며 에너지를 적게 저장하더라도 회로의 고주파수 변화를 처리 할 수 ​​있습니다.

회로의 공간을 고려하십시오

공간이 단단한 곳에 소형을 만들고 있다면 세라믹 커패시터 작고 평평하기 때문에 이상적입니다.이를 통해 소형 회로 보드에 쉽게 맞출 수 있습니다.반면에 전해 커패시터는 일반적으로 더 크고 작은 튜브 모양으로 공간 제한 설계에서는 잘 작동하지 않을 수 있습니다.

따라서 저장 공간이 우선 순위라면, 세라믹은 일반적으로 갈 길입니다.

극성에주의를 기울이십시오

또 다른 주요 차이점은 극성입니다. 전해 커패시터가 편광됩니다, 이것은 그들이 긍정적이고 부정적인면을 가지고 있음을 의미합니다.올바른 방법으로 설치해야합니다.그렇지 않으면 실패하거나 손상 될 수 있습니다.그들은 일반적으로 마이너스 부호 나 스트라이프가 표시되어 음의 다리를 식별하는 데 도움이됩니다.

세라믹 커패시터는 비극성입니다 , 따라서 걱정없이 회로에 놓을 수 있습니다.특히 초보자를 위해 작업하기 간단한 것을 찾고 있다면 세라믹 캡은 종종 관리하기가 더 쉽습니다.

온도와 내구성에 대해 생각하십시오

사용 중에, 특히 전력 전자 장치에서 회로가 가열 될 수 있습니다. 세라믹 커패시터 전해질보다 열과 변화하는 온도를 더 잘 처리하십시오.그들은 더 안정적이고 뜨겁거나 변화하는 환경에서 빠르게 마모 될 가능성이 적습니다.

너무 많은 열에 노출되면 전해 커패시터는 시간이 지남에 따라 분해 될 수 있습니다.따라서 회로가 뜨거워 지거나 오랫동안 지속될 필요가 있다면 세라믹 커패시터가 더 안전한 선택 일 수 있습니다.

속도와 주파수 요구 사항을보십시오

회로가 IN과 같이 빠른 신호를 처리하는 경우 라디오, 데이터 라인 또는 통신 시스템, 세라믹 커패시터 일반적으로 더 나은 일치입니다.그들은 빠르게 반응하고 고주파 소음을 부드럽게 할 수 있습니다.

전해질은 더 느리게 반응하므로 전원 공급 장치 출력을 평활화하는 것과 같은 꾸준하고 저주파 작업에서 더 잘 작동합니다.

전자 제품의 커패시터의 실제 사용

커패시터는 전자 제품의 여러 부분에 사용되며 각 유형은 작업에 따라 고유 한 강점을 갖습니다.간단한 것을 구축하든 더 복잡한 프로젝트에서 작업하든, 각 유형의 커패시터에 적합한 위치를 알면 회로가 더 원활하게 실행되고 일반적인 문제를 피할 수 있습니다.

전해 커패시터의 사용

전해 커패시터 회로가 많은 에너지를 유지하거나 꾸준한 전력 흐름을 제공해야 할 때 좋습니다.당신이 볼 수있는 가장 일반적인 장소 중 하나는 전원 공급 장치 필터.이 역할에서는 전압을 부드럽게하여 회로가 갑작스런 방울이나 스파이크없이 안정적이고 깨끗한 전원을 얻도록 도와줍니다.

또한 종종 오디오 증폭기 회로에서 사용되며 신호 및 전원의 흐름을 관리하는 데 도움이됩니다.이것은 사운드의 원치 않는 소음이나 왜곡을 줄이는 데 도움이됩니다.또 다른 일반적인 용도가 있습니다 모터 스타터 회로, 특히 전기 모터를 사용하는 가전 제품 및 장비에서.커패시터는 모터에 에너지를 강하게 밀어 내기 위해 강력한 에너지를 제공합니다.

세라믹 커패시터의 사용

세라믹 커패시터반면에, 더 작고 빠른 작업에 더 적합합니다.신호를 다루는 많은 회로에서, 특히, 특히 소음을 필터링합니다 또는 빠른 전압 변경 관리.예를 들어, 라디오 또는 통신 시스템에서 세라믹 커패시터는 신호를 정리하여보다 안정적이고 명확하게하는 데 도움이됩니다.

그들은 또한 유용합니다 타이밍 회로, 그들은 저항으로 작업하여 지연 또는 펄스를 생성합니다.빠른 응답 시간으로 인해 세라믹 커패시터는 종종 마이크로 칩스에 가깝게 배치되어 도움이됩니다. 전압을 안정화시킵니다 민감한 부품이 갑작스런 변화로부터 보호됩니다.

실제 회로에서 커패시터가 어떻게 사용되는지 이해하면 올바른 것을 쉽게 선택할 수 있습니다.모터, 전원 공급 장치 또는 오디오로 작업하는 경우 전해 커패시터.빠른 신호, 작은 공간 또는 디지털 칩이있는 회로의 경우 세라믹 커패시터 일반적으로 더 잘 맞습니다.

각 유형은 다르지만 중요한 역할을 수행하며 이러한 역할을 아는 것은보다 신뢰할 수있는 회로를 구축하고 원하는 방식으로 작동하는 데 도움이됩니다.

결론

커패시터는 작을 수 있지만 전자 장치가 제대로 작동하도록 돕는 데 큰 역할을합니다.이제 당신은 그들이하는 일, 구별하는 방법, 세라믹 또는 전해 유형을 사용하는시기를 알 수 있습니다.그들이 에너지를 저장하고 관리하는 방법을 이해함으로써 프로젝트에서 더 나은 선택을 할 수 있습니다.이 지식을 통해 회로 작업을 할 때 더 자신감을 갖게 될 것입니다.
