터미널 블록 커넥터의 유형

이 기사에서는 터미널 블록 커넥터가 무엇인지, 작동 방식 및 전기 시스템에서 널리 사용되는 이유를 설명합니다.연결 방법, 다양한 유형, 장착 기술 및 그들이 가져 오는 장점과 단점에 대해 배웁니다.각 섹션은 예와 시각적으로 지원되는 명확하고 실용적인 이해를 제공하도록 설계되었습니다.

목록

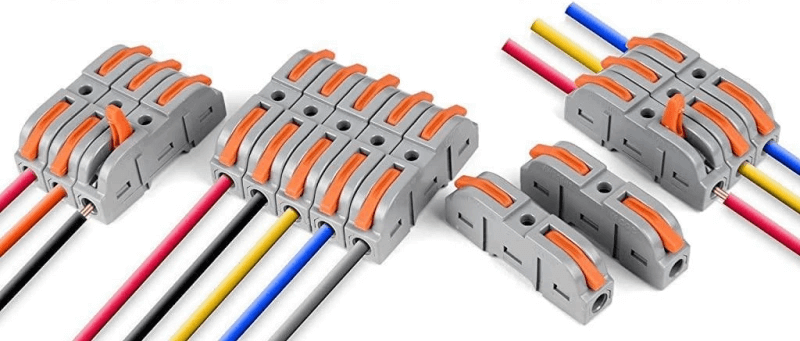

그림 1. 터미널 블록 커넥터

터미널 블록 커넥터 란 무엇입니까?

터미널 블록 커넥터 보호 절연 본체 내에서 2 개 이상의 도체를 결합하도록 설계된 모듈 식 전기 성분입니다.그들의 주요 기능은 전기 어셈블리에서 안전과 조직을 모두 유지하면서 와이어간에 안정적인 연결 지점을 설정하는 것입니다.

각 커넥터는 일반적으로 두 부분으로 구성됩니다. 일반적으로 열가소성 재료로 만들어진 절연 하우징 및 종종 구리 또는 황동 합금으로 제조되는 전도성 요소.하우징은 우발적 인 접촉을 방지하고 기계적 안정성을 제공하는 반면 전도성 요소는 와이어 사이의 전기 경로를 형성합니다.

터미널 블록 커넥터는 일반적으로 모듈 식으로 DIN 레일과 같은 표준화 된 장착 시스템을 따라 순서대로 배열 할 수 있습니다.이 모듈성을 사용하면 전체 설정을 변경하지 않고 배선 배열을 효율적으로 확장하거나 수정할 수 있습니다.

기술 문헌에서 터미널 블록 커넥터는 터미널 스트립, 나사 터미널, 배리어 스트립, 연결 터미널, 피드 스루 터미널 또는 플러그 가능한 터미널 블록이라고도 할 수 있습니다.용어는 다르지만 각 명칭은 동일한 기본 원리를 지칭합니다. 전기 도체를 일관되고 서비스 가능한 방식으로 보호하고 구성하는 구조화 된 구성 요소입니다.

터미널 블록 커넥터의 연결 방법

터미널 블록 커넥터는 전선을 단단히 고정시키기 위해 다양한 메커니즘으로 설계되었습니다.방법 선택은 응용 프로그램, 와이어 유형 및 연결이 얼마나 자주 변경되어야하는지에 따라 다릅니다.다음은 업계에서 사용되는 가장 일반적인 연결 방법입니다.

나사 연결

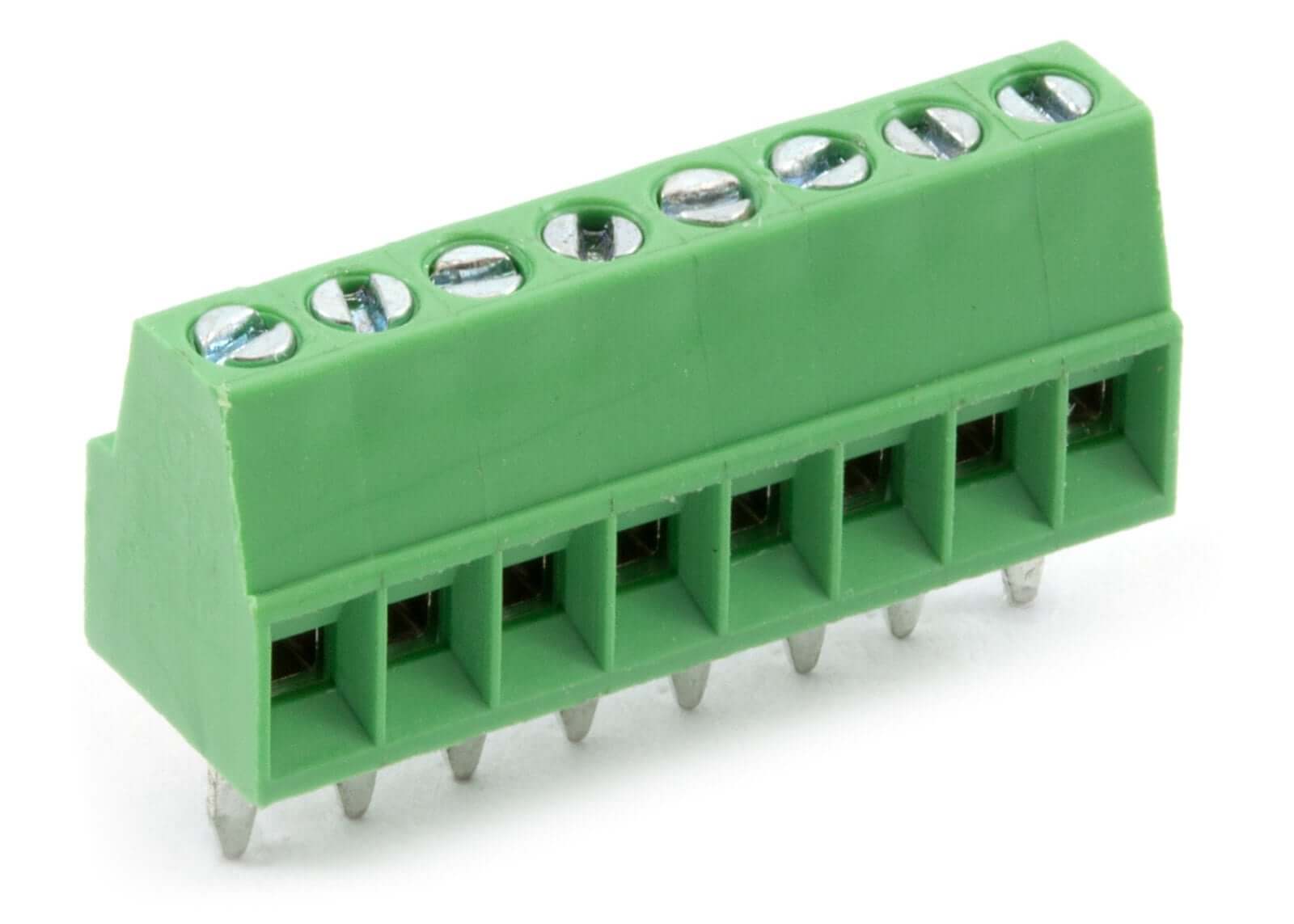

그림 2. 스크류 인 터미널 블록 커넥터

스크류 인 터미널 블록 커넥터는 전기 시스템에서 가장 일반적으로 사용되는 연결 방법 중 하나이며, 나사 클램프를 사용하여 도체를 고정합니다.이 설계에서 나사는 기계적 압력을 가해 커넥터 내부에있는 전도성 요소에 직접 와이어를 클램핑합니다.이것은 확고하고 안정적인 전기 경로를 만듭니다.

그립의 강도는 정상적인 작동 조건에서 와이어가 안전하게 제자리에 유지되도록합니다.그러나 과도한 조임은 도체를 변형 시키거나 파괴 할 수 있으며, 이는 기계적 홀드를 약화시킬뿐만 아니라 전기 성능을 손상시킬 수 있습니다.이러한 이유로 나사 인 커넥터를 설치할 때 올바른 토크 응용 프로그램이 중요합니다.

이 방법은 간단한 설치와 신뢰할 수있는 장기 성능을 결합하기 때문에 산업 및 상업용 배선에서 널리 채택됩니다.이 디자인은 또한 와이어를 교체하거나 조정해야 할 때 반복적 인 조임 및 느슨해 질 수 있으므로 다양한 응용 분야의 경우 다재다능합니다.

장벽 연결 (유럽 커넥터)

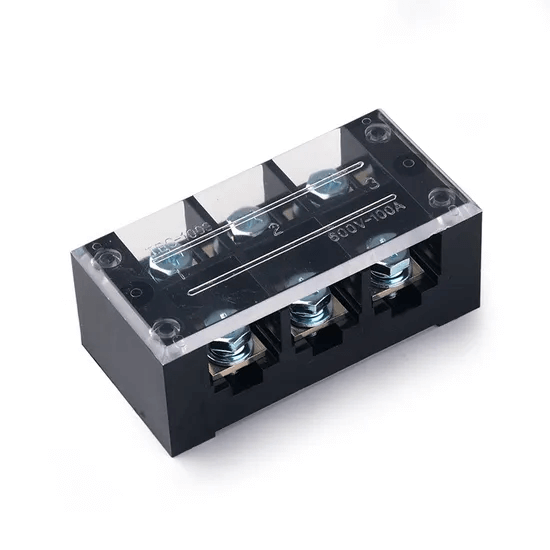

그림 3. 배리어 터미널 블록 커넥터

종종 유럽 ​​커넥터, 안전과 분리를 향상시키기 위해 터미널 사이에 절연 벽을 통합합니다.이 유형은 스크류 인 커넥터와 유사한 방식으로 작동하지만 인접한 단자 사이에 절연 벽을 통합합니다.이러한 장벽은 도체 간의 분리를 유지하고 단락의 위험을 줄이는 데 중요한 역할을합니다.

단열 파티션 외에도 특정 모델에는 먼지, 수분 또는 우발적 인 접촉에서 배선을 보호하는 투명 또는 탈착식 뚜껑이 포함됩니다.이 추가적인 보호는 배리어 커넥터가 특히 배선을 물리적 또는 환경 스트레스에 노출시킬 수있는 환경에 특히 적합합니다.

스크류 인 클램핑의 기계적 강도를 내장 단열재와 결합하여 배리어 커넥터는 더 안전하고 제어 된 와이어 종료 방법을 제공합니다.그것들은 전력 분배 및 제어 회로에 널리 사용되며, 연결 간의 신뢰성과 명확한 분리가 필요합니다.

스프링 케이지 연결

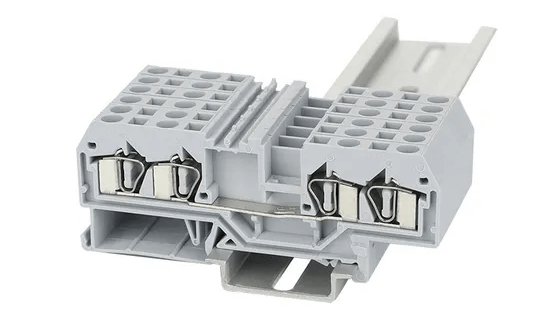

그림 4. 스프링 케이지 터미널 블록 커넥터

스프링 케이지 터미널 블록 커넥터는 사용 전선을 고정합니다 봄 긴장 일관되고 유지 보수가없는 접촉을 보장하는 나사 압력 대신.이 구성에서, 도체는 터미널에 삽입되며, 스프링 요소는 일정한 힘을 가하여 전도성 경로와 신뢰할 수있는 접촉을 유지합니다.

적절한 설치를 위해, 삽입하기 전에 페룰이 종종 와이어에 크림 롭게됩니다.이것은 더 깨끗한 연결을 제공하고 유연한 도체의 가닥이 퍼지는 것을 방지합니다.스프링을 참여 시키거나 해제하려면 작은 드라이버 또는 특수 릴리스 도구가 일반적으로 필요합니다.

스프링 케이지 커넥터는 설치 속도와 일관된 성능을 위해 가치가 있습니다.토크에 의존하지 않기 때문에 연결의 품질은 과도하게 영향을받지 않으며 이는 나사 기반 방법으로 발생할 수 있습니다.따라서 반복적 인 연결 또는 빠른 유지 보수가 필요한 응용 프로그램에 적합합니다.

푸시 인 또는 푸시 피팅 연결

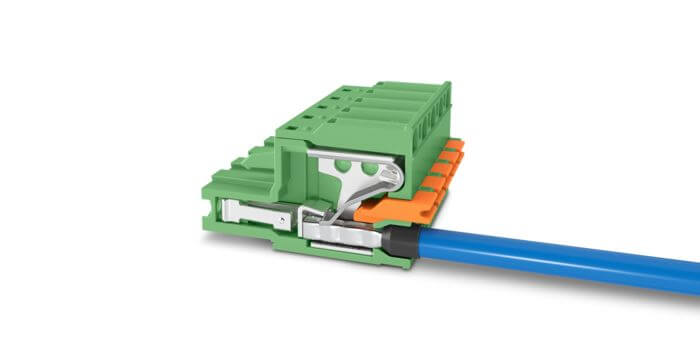

그림 5. 푸시 인 터미널 블록 커넥터

푸시 인 터미널 블록 커넥터 (푸시 인 터미널 블록 커넥터) 푸시 피팅 연결빠르고 안정적인 배선을 위해 직접 도체 삽입을 허용합니다.이 디자인에서 도체는 제자리에 단단히 고정 될 때까지 터미널에 직접 삽입됩니다.이 메커니즘은 추가 조임없이 확고한 전기 접촉을 보장합니다.

스프링 케이지 커넥터와 마찬가지로 많은 푸시 인 모델은 일관되고 안정적인 접촉을 보장하기 위해 페룰을 사용해야합니다.이 유형의 특징은 삽입 지점 옆에 배치 된 릴리스 버튼 또는 레버로, 이와선을 빠르게 분리 할 수 ​​있습니다.이 배열은 설치 및 제거를 단순화하므로 빈번한 배선 변경이 필요한 상황에 대해 방법이 매우 효율적입니다.

푸시 인 커넥터는 제어 패널 및 모듈 식 시스템에 널리 적용되며, 빠른 설치 및 간단한 유지 보수가 우선 순위입니다.그들의 디자인은 깨끗하고 안정적인 연결을 지원하면서 배선 작업에 필요한 시간을 줄입니다.

절연 변위 연결 (IDC)

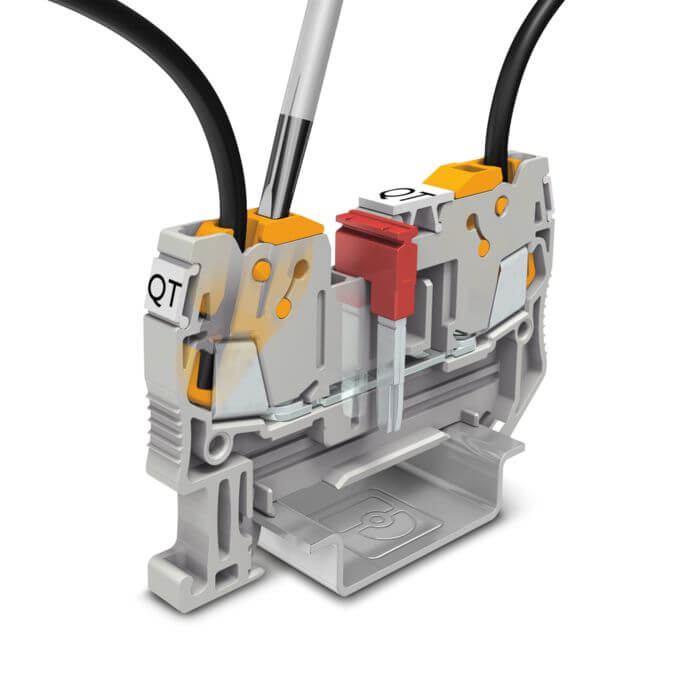

그림 6. 절연 변위 커넥터 (IDC)

절연 변위 커넥터 (IDC)를 사용하면 금속 블레이드를 사용하여 절연 층을 뚫고 절연하지 않고 도체를 삽입 할 수 있습니다.커넥터 내부에서 날카로운 금속 블레이드는 절연 층을 뚫고 도체와 직접 접촉합니다.이 프로세스는 사전 스트리핑이 필요하지 않아 설치 시간을 줄이고 처리 오류를 최소화합니다.

IDC 커넥터는 원래 고체 도체 용으로 개발되었으며 블레이드는 절연을 통해 깨끗하게 슬라이스 할 수 있습니다.그러나 현대적인 디자인은 또한 가닥 전선을 수용하여 응용 분야의 범위를 넓히기 위해 정제되었습니다.이 적응성은 IDC 커넥터가 빠르고 신뢰할 수 있고 일관된 연결이 필요한 통신 및 산업 배선에 적합합니다.

사용 편의성을 신뢰할 수있는 성능과 결합함으로써 IDC 커넥터는 전통적인 방법에 대한 실질적인 대안, 특히 많은 종단이 빠르고 일관되게 만들어야하는 시스템에서 실질적인 대안을 제공합니다.

플러그 가능한 연결

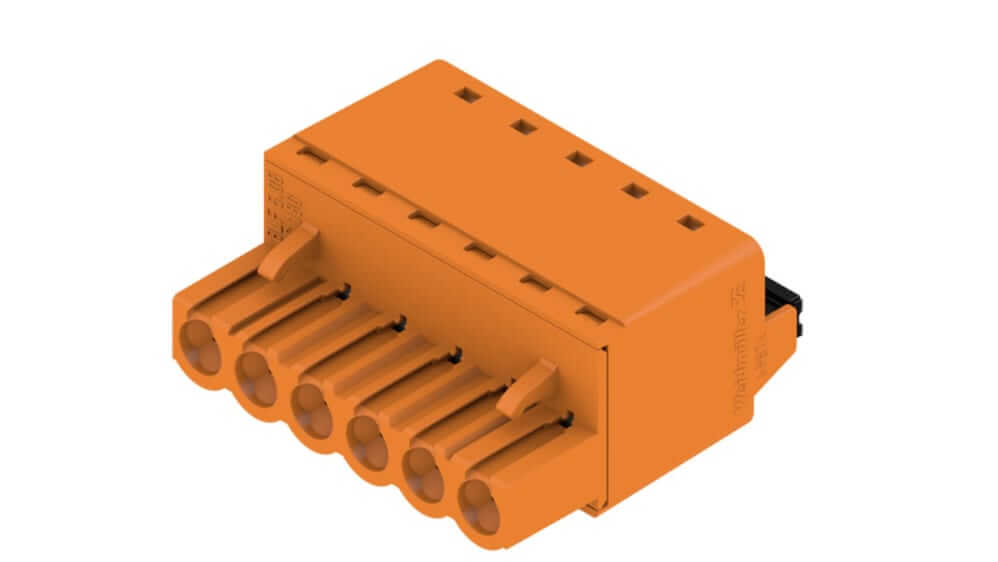

그림 7. 플러그 가능한 터미널 블록 커넥터

플러그 가능한 터미널 블록 커넥터는 플러그 앤 소켓 원리에서 작동하므로 다시 연결하지 않고 빠른 연결을 끊고 다시 연결할 수 있습니다.이 배열에서 와이어는 클램핑 방법을 사용하여 탈착식 플러그 내에 고정 된 다음 플러그를 해당 소켓에 삽입합니다.이것은 신뢰할 수있는 전기 경로를 생성하면서 필요할 때 연결을 빠르게 분리 할 수 ​​있습니다.

플러그 가능한 커넥터는 자주 분리 또는 교체가 필요한 장비에 널리 사용됩니다.그들의 설계는 재향향의 필요성을 제거하여 유지 보수 시간을 줄이고 반복 설치 중에 도체가 손상 될 위험을 최소화합니다.이 기능으로 인해 일반적으로 유연성 및 서비스 가능성이 우선 순위 인 모듈 식 시스템, 제어 장치 및 필드 배선 설정에 적용됩니다.

이 연결 방법은 사용 편의성을 안전한 성능과 결합하여 신뢰성과 편의를 요구하는 응용 프로그램에 적합합니다.

탭 연결

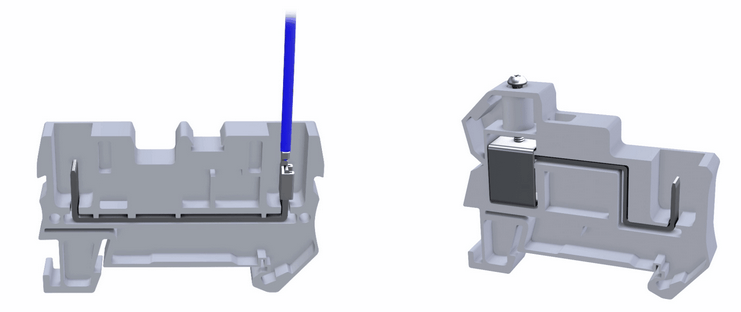

그림 8. 탭 커넥터 터미널 블록

탭 스타일의 터미널 블록 커넥터는 일반적으로 크림 형 또는 납땜 커넥터와 쌍을 이루는 평평한 금속 탭을 통해 전기 접촉을 설정합니다.이 설계에서 도체는 먼저 탭에 단단히 미끄러지는 커넥터로 준비됩니다.와이어는 커넥터에 미리 압착되거나 납땜되어 기계적 안정성과 전기 연속성을 보장 할 수 있습니다.

일부 탭 커넥터는 하이브리드 구성으로 구축되며, 한쪽은 탭 연결을 사용하고 다른쪽에는 나사 클램프가 포함됩니다.이 이중 배열은 동일한 블록 내에서 다른 종료 방법을 허용함으로써 유연성을 증가시킵니다.

탭 연결은 간단한 어셈블리 및 적응성에 가치가있어 신속한 연결을 제공하면서 빠른 첨부 및 분리가 필요한 응용 프로그램에 적합합니다.

터미널 블록 커넥터의 유형

터미널 블록 커넥터는 와이어를 연결하는 방법뿐만 아니라 제공하는 특정 기능에 의해서도 정의됩니다.응용 프로그램에 따라 다른 유형은 접지, 보호 또는 특수 신호 요구 사항을 처리하도록 설계되었습니다.

지면 터미널 블록 커넥터

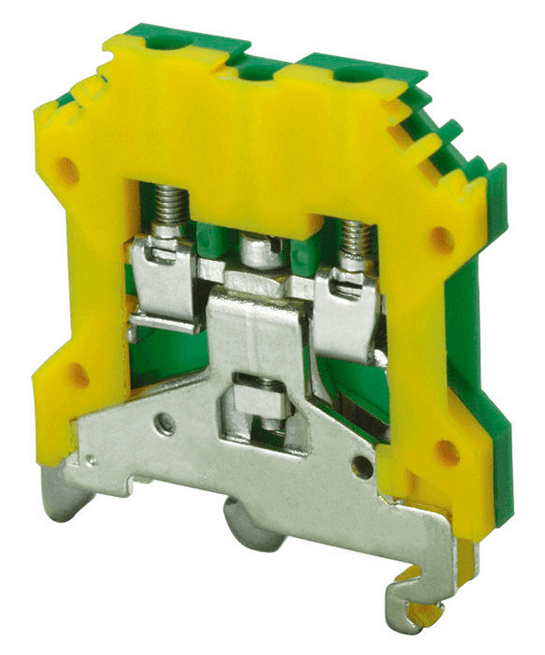

그림 9. 접지 터미널 블록 커넥터

접지 터미널 블록 커넥터는 들어오는 도체를 장착 표면, 일반적으로 DIN 레일을 통해 접지에 직접 연결하는 특수 구성 요소입니다.이 연결은 과도한 전하가 안전하게 배출되도록하여 장비와 직원 모두 잠재적 위험으로부터 보호합니다.

퓨즈 터미널 블록 커넥터

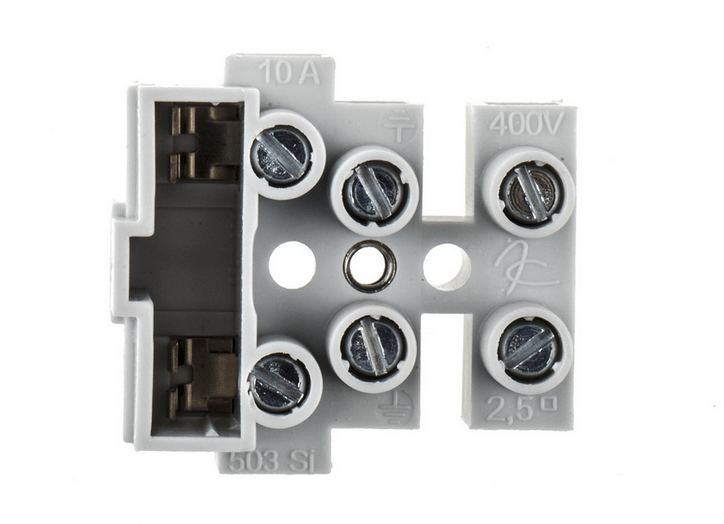

그림 10. 퓨즈 터미널 블록 커넥터

퓨즈 터미널 블록 커넥터는 단일 구성 요소의 연결 기능과 회로 안전을 결합한 과이어 종단을 내장 과전류 보호와 통합합니다.이 구성에서 퓨즈는 입력과 출력 사이에 직렬로 배치되어 외부 퓨즈 홀더의 필요성을 제거하고 회로 설계를 단순화합니다.

많은 현대식 퓨즈 터미널 블록은 퓨즈가 날 때 조명하는 LED 표시기를 통합합니다.이 기능은 결함의 빠른 시각적 신호를 제공하여 문제 해결 시간을 줄이고 더 빠른 교체를 허용합니다.

열전대 터미널 블록 커넥터

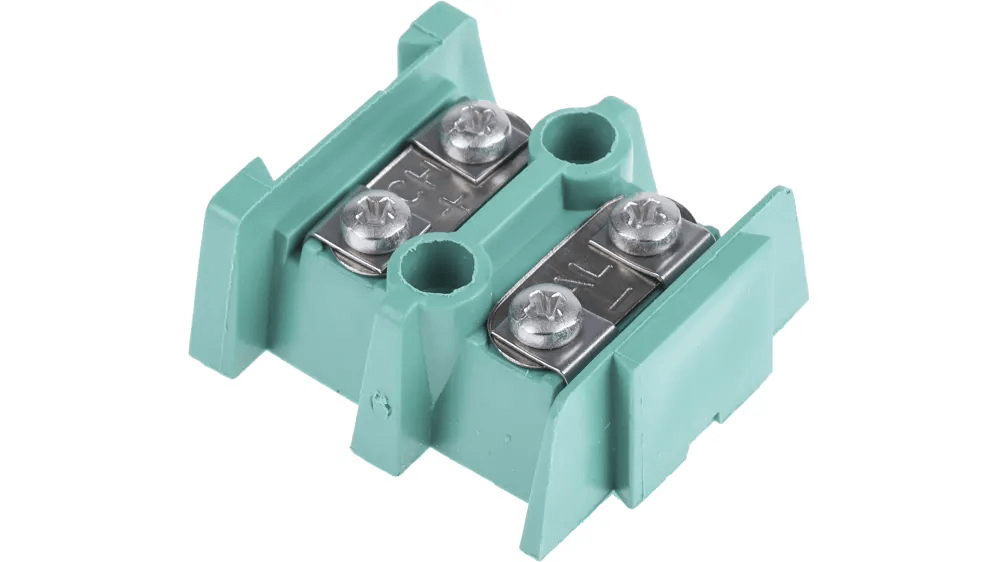

그림 11. 열전대 터미널 블록 커넥터

열전대 터미널 블록 커넥터는 온도 측정 응용을위한 특수 설계로 원치 않는 접합 전압을 방지하여 정확한 신호 전송을 보장합니다.표준 커넥터와 달리이 설계는 추가 전압을 생성하고 판독의 정확도를 방해 할 수있는 원치 않는 접합의 생성을 방지합니다.

특정 모델에서 내부 접점 스트립은 열전대 와이어 자체와 동일한 재료로 제조됩니다.이 접근법은 연결 지점의 일관된 열 및 전기 특성을 보장하여 정확한 측정을 유지하는 데 도움이됩니다.

다단계 터미널 블록 커넥터

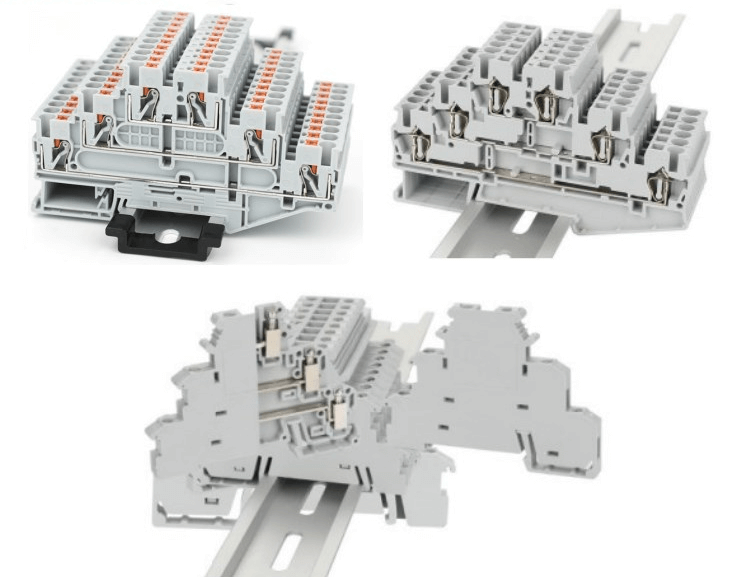

그림 12. 다단계 터미널 블록 커넥터

이미지는 단일 하우징에 여러 배선 레벨을 쌓아서 공간을 절약하도록 설계된 다중 레벨 터미널 블록 커넥터의 예를 보여줍니다.각 레벨은 독립적 인 전도성 경로를 제공하므로 DIN 레일을 가로 질러 퍼지는 대신 여러 회로를 수직으로 라우팅 할 수 있습니다.

일반적인 디자인에는 이중 레벨 및 트리플 레벨 커넥터가 포함됩니다.트리플 레벨 버전에는 바닥, 중간 및 상단 레이어가 있으며 각각 자체 연결이 있습니다.회로도에서, 이들은 일반적으로 설치 및 유지 보수 중 명확성을 위해 b, m 및 t로 표시됩니다.

이 디자인은 패널 깊이와 너비를 효율적으로 사용하여 배선을 밀도가 높지만 순서대로 유지합니다.다단계 커넥터는 표준 DIN 레일에 마운트하며 나사, 스프링 또는 푸시 인 스타일로 제공되며 종종 마킹 스트립 및 테스트 포인트와 같은 액세서리를 지원합니다.

장착 방법

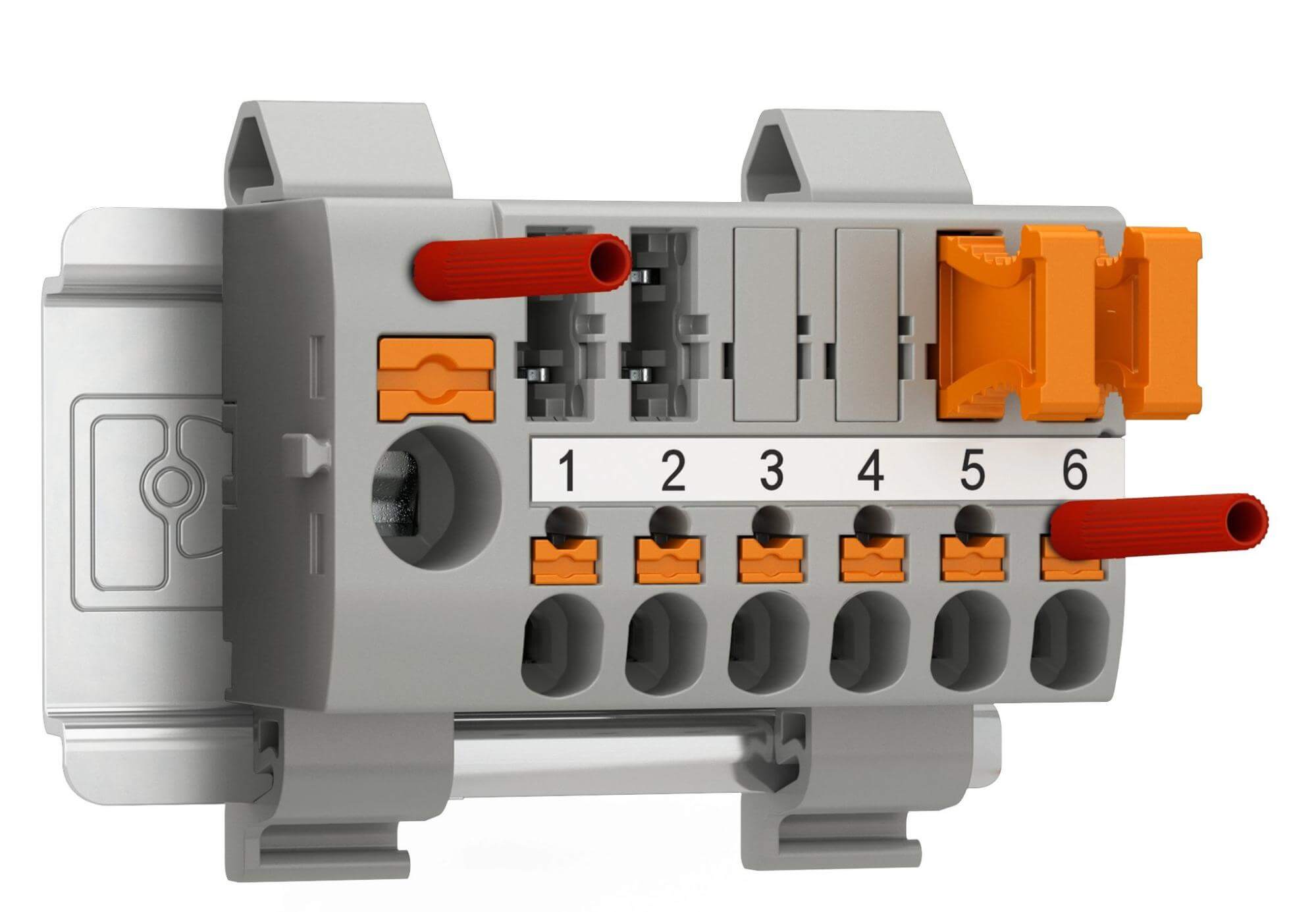

그림 13. DIN 레일 장착 터미널 블록 커넥터

터미널 블록 커넥터의 가장 일반적인 장착 방법은 다음과 같습니다. DIN 레일 시스템, 전기 및 제어 패널에서 국제적으로 사용되는 표준화 된 금속 스트립.커넥터 및 기타 모듈 식 장치에 대한 구조적 지지대와 정확한 정렬을 제공합니다.

터미널 블록은 레일에 스냅하거나 미끄러 져 들어가서 빠른 설치와 쉽게 재배치 할 수 있도록 설계되었습니다.안정성을 위해, 레일은 패널의 뒷문에 단단히 부착되며, 마개가 종종 끝에 추가되어 커넥터가 이동하는 것을 방지합니다.다른 구성 요소가 동일한 레일을 공유하는 경우, 분리기가 적절한 간격을 유지하고 전기 접촉을 피하기 위해 사용될 수 있습니다.

많은 응용 분야에서 DIN 레일은 또한 인클로저에 올바르게 결합 될 때 접지 경로 역할을합니다.이 이중 역할은 기계적 안정성과 전기 안전을 향상시킵니다.전반적으로 DIN 레일 장착은 커넥터가 시스템 수명 동안 안전하고 액세스 가능하며 서비스가 가능하도록합니다.

터미널 블록 커넥터를 사용하는 이유

터미널 블록 커넥터는 패널과 장비의 전기 연결을 관리하기위한 실용적인 솔루션을 제공합니다.납땜 또는 테이핑 도체에 의존하는 대신 안정적인 프레임 워크 내에서 와이어를 고정 할 수 있습니다.이로 인해 신뢰할 수있을뿐만 아니라 액세스 및 유지 관리가 더 쉬운 연결이 발생합니다.

유연성

터미널 블록 커넥터의 주요 장점은 배선의 변화를 수용하는 능력입니다.전선을 어려움없이 추가하거나 제거 할 수있어 시스템 수정 및 업그레이드가보다 효율적입니다.이 유연성은 조정 또는 확장이 지속적인 유지 보수의 일부인 설정에 특히 유용합니다.

조직

터미널 블록 커넥터를 사용하면 배선이 구조화되고 명확하게 배열됩니다.깔끔하게 정렬 된 연결은 시각적 혼란을 줄이고 회로를 쉽게 추적 할 수 있도록합니다.이 수준의 조직은 문제 해결 시간을 단축시키고 전기 패널이 안전하고 관리하기 쉽도록 도와줍니다.

안전

터미널 블록 커넥터는 느슨하거나 결함이있는 배선의 위험을 최소화하는 안전하고 안정적인 연결을 제공합니다.테이프 또는 꼬인 도체와 달리이 커넥터는 일관된 접촉을 유지하여 안전하지 않은 조건으로 이어질 수있는 고장의 가능성을 줄입니다.

내구성

많은 디자인에는 보호 단열재와 커버링이 포함되어있어 연결의 서비스 수명을 연장합니다.이러한 기능은 우발적 인 접촉에 대한 마모와 방패를 줄이며, 이는 까다로운 환경에서도 배선 시스템이 신뢰할 수 있도록합니다.

터미널 블록 커넥터의 장점과 단점

장점	단점
낮은 특수 커넥터에 비해 비용	경향이 있습니다 진동이나 충격 아래서 느슨해집니다
빠른 설치, 납땜이 필요하지 않습니다	시간 큰 와이어 수를 소비합니다
모듈 식 확장 가능하며 깨끗한 레이아웃을 지원합니다	테이크 소형 커넥터보다 더 많은 공간
안전 단열 및 테스트 포인트와 같은 기능	제한된 가혹한 환경에서의 보호
쉬운 유지 보수, 와이어를 교체하거나 재향을 줄 수 있습니다	아니다 자주 플러그/플러그 사이클에 적합합니다
재료 호환성은 열 응력을 관리하는 데 도움이됩니다	과도하게 지휘자를 손상시킬 수 있습니다
높은 다단계 블록으로 가능한 배선 밀도	낮추다 일부 기본 설계의 신뢰성
조직 패널 레이아웃 및 명확한 라우팅	부적합합니다 초소형 또는 휴대용 장치 용
