마이크로 프로세서 대 통합 회로 : 유형, 기능, 응용 프로그램 및 차이

이 안내서는 마이크로 프로세서 및 통합 회로 (ICS)에 관한 것입니다.그것은 그들이 무엇인지, 어떻게 작동하는지, 그리고 그들이 사용하는 것을 설명합니다.다양한 유형, 구축 방법, 전화 및 컴퓨터와 같은 장치에서 사용되는 방법 및 교체 또는 업그레이드 방법에 대해 배웁니다.또한 각각의 좋은면과 나쁜면을 보여주고 더 잘 이해하는 데 도움이되는 실제 사례를 제공합니다.

목록

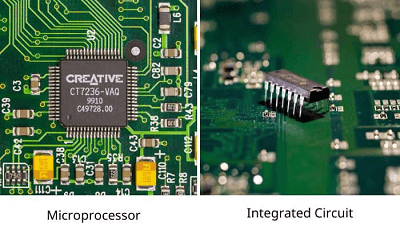

그림 1. 마이크로 프로세서 대 통합 회로

마이크로 프로세서 란 무엇입니까?

에이 마이크로 프로세서 컴퓨터 또는 디지털 장치의 뇌 역할을하는 작은 칩입니다.수학, 값 비교 및 ​​시스템의 다른 부분 제어와 같은 지침을 수행합니다.마이크로 프로세서는 컴퓨터, 전화 및 많은 스마트 장치에서 사용됩니다.

그들은 순서대로 많은 단계를 처리하고 지침을 읽고, 데이터 처리 및 결과를 제공합니다.이를 통해 프로그램을 실행하고 입력에 응답하며 작업을 빠르고 효율적으로 관리 할 수 ​​있습니다.

마이크로 프로세서는 일종의 통합 회로이지만 전체 시스템을 제어하기 위해 많은 종류의 지침을 처리하는 특별한 작업이 있습니다.

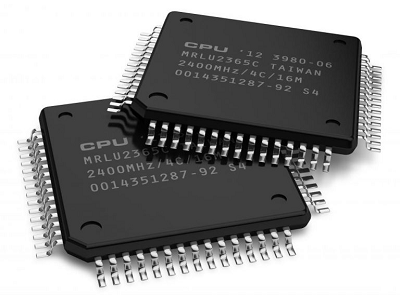

그림 2. 마이크로 프로세서

통합 회로 란 무엇입니까?

Integrated Circuit (IC)은 트랜지스터 및 저항과 같은 많은 전자 부품을 보유하는 작은 칩으로 한 표면에 모두 내장되어 있습니다.이 부분은 데이터 저장, 신호 향상 또는 회로에서 결정을 내리는 것과 같은 특정 작업을 수행하기 위해 함께 작동합니다.

IC는 여러 유형으로 제공됩니다.일부는 사운드 앰프처럼 간단합니다.다른 것들은 컴퓨터 내부의 마이크로 프로세서와 같이 복잡합니다.

모든 마이크로 프로세서는 IC이지만 모든 IC가 마이크로 프로세서 인 것은 아닙니다.ICS는 다양한 작업을 수행 할 수 있으며 마이크로 프로세서는 소프트웨어를 실행하고 시스템을 관리하도록 설계되었습니다.

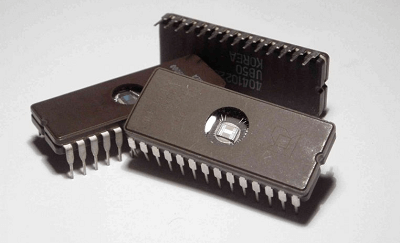

그림 3. 통합 회로 (IC)

마이크로 프로세서의 유형 및 통합 회로

마이크로 프로세서의 유형

마이크로 프로세서는 목적에 따라 다른 형태로 제공됩니다.

• 일반 목적 프로세서 (GPP)

GPPS (General-Properose)는 데스크탑 및 랩톱에서 다양한 작업을 실행합니다.다중 코어 및 메모리 캐시를 사용하여 멀티 태스킹 및 고급 계산을 지원합니다.

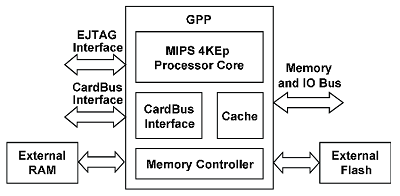

아래 다이어그램은 일반 목적 프로세서 (GPP)를 구성하는 방법과 다른 부분과 어떻게 작동하는지 보여줍니다.중앙에는 MIPS 4Kep 코어가 있으며, 이는 주요 처리 작업을 처리합니다.캐시라는 작은 메모리는 자주 사용되는 데이터를 저장하여 속도를 높이는 데 도움이됩니다.메모리 컨트롤러는 프로세서와 외부 메모리 간의 데이터 흐름을 제어합니다.

외부 RAM은 작업 메모리로 사용되며 Flash Memory는 프로그램과 같은 영구 데이터를 저장합니다.이들은 공유 버스를 통해 프로세서에 연결됩니다.프로세서에는 디버깅을위한 EJTAG 및 다른 장치를 연결하기위한 Cardbus와 같은 특수 연결이 있습니다.이 설정을 통해 GPP는 많은 작업을 처리하고 다양한 유형의 메모리 및 하드웨어로 작업 할 수 있습니다.

그림 4. 일반 목적 프로세서 (GPPS) 다이어그램

• 마이크로 컨트롤러 (MCU)

마이크로 컨트롤러 (MCU)는 임베디드 시스템에서 사용됩니다.이는 프로세서를 내장 메모리 및 입력/출력 인터페이스와 결합하여 소형 전력 효율적인 장치에 이상적입니다.

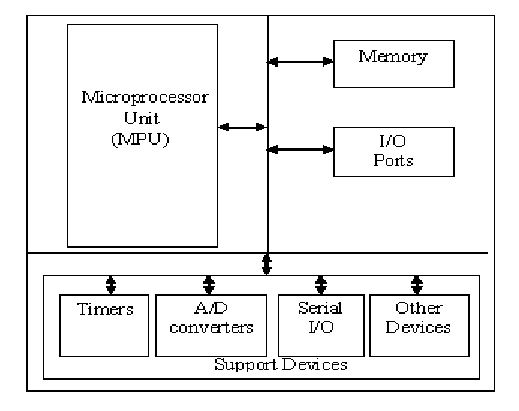

아래 다이어그램은 마이크로 컨트롤러의 기본 구조를 보여줍니다.중앙에는 프로그램을 실행하고 데이터를 처리하는 MPU (Microprocessor Unit)가 있습니다.센서 나 디스플레이와 같은 것들과 대화 할 수있는 메모리 및 I/O 포트에 직접 연결됩니다.

MPU 아래에는 더 잘 작동하는 도구가 내장되어 있습니다.여기에는 타이머, A/D 컨버터 (아날로그 신호를 디지털 데이터로 전환) 및 직렬 I/O와 같은 통신 포트가 포함됩니다.이 모든 것은 단일 칩에 구축되어 마이크로 컨트롤러를 작고 효율적이며 가전 제품이나 스마트 기기와 같은 장치에 적합하게 만듭니다.

그림 5. 마이크로 컨트롤러 (MCU) 다이어그램

• 디지털 신호 프로세서 (DSP)

디지털 신호 프로세서 (DSP)는 오디오 필터링, 데이터 압축 및 신호 변조와 같은 실시간 작업을 위해 조정됩니다.

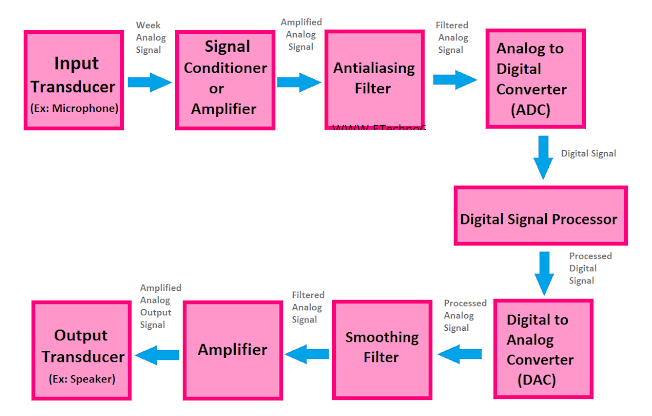

아래 다이어그램은 디지털 신호 프로세서 (DSP)가 신호 시스템에서 어떻게 작동하는지 보여줍니다.첫째, 마이크와 같은 장치는 사운드를 약한 아날로그 신호로 바꿉니다.이 신호는 ADC (아날로그-디지털 변환기)를 사용하여 디지털 형태로 변환하기 전에 필터로 강화 및 청소됩니다.

DSP는 디지털 데이터를 처리하므로 신호를 필터링, 강화 또는 압축하는 것이 포함될 수 있습니다.그 후 DAC (Digital-to-Analog Converter)는 디지털 신호를 다시 아날로그로 바꿉니다.그런 다음 스피커와 같은 출력 장치로 가기 전에 청소 및 증폭됩니다.이 프로세스를 통해 DSP는 사운드 또는 신호 데이터를 제 시간에 처리 할 수 ​​있습니다.

그림 6. 디지털 신호 프로세서 (DSP) 다이어그램

• 시스템 온 칩 (SOC)

System-on-Chip (SOC) 프로세서에는 CPU뿐만 아니라 하나의 칩에 그래픽 엔진이나 통신 인터페이스와 같은 다른 모듈이 포함됩니다.

아래 다이어그램은 시스템 온 칩 (SOC)이 여러 부품을 하나의 작은 칩으로 결합하는 방법을 보여줍니다.여기에는 CPU, 메모리, 논리 회로 및 라디오 또는 아날로그 부품이 포함되어있어 신호를 처리합니다.또한 안테나 또는 센서 용 커넥터가 내장되어 있습니다.

일부 버전에는 MEMS 센서 또는 액추에이터가있어 칩이 움직임이나 압력과 같은 것을 감지하고 빠르게 반응 할 수 있습니다.테스트 래퍼는 칩이 올바르게 작동하는지 확인하는 데 도움이됩니다.이 소형 디자인은 강력한 성능을 제공하며 스마트 폰, 웨어러블 및 기타 최신 전자 장치에 적합합니다.

그림 7. System-on-Chip (SOC) 프로세서 다이어그램

통합 회로의 유형

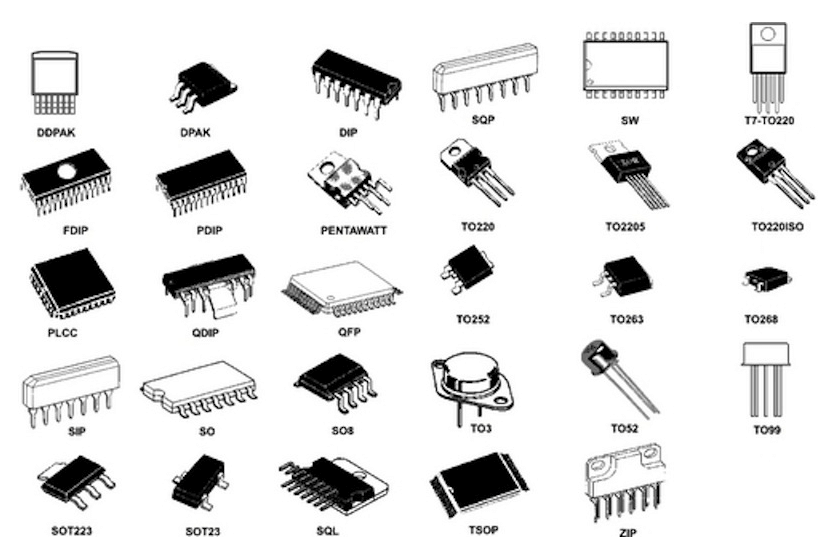

그림 8. 통합 회로의 유형

IC는 신호를 처리하는 방법에 따라 분류됩니다.

• 아날로그 ICS는 연속 신호와 함께 작동하며 앰프 및 전원 컨트롤러에서 발견됩니다.

• 디지털 IC는 이진 로직을 사용하고 로직 게이트 및 메모리 칩과 같은 구성 요소를 포함합니다.

• Mixed-Signal ICS는 센서 데이터를 디지털 신호로 변환하는 것과 같은 응용 프로그램에 유용합니다.

• 전력 IC는 안정적인 전력 전달을 위해 전압 및 전류를 관리합니다.

• ASICS (Application-Specific IC)는 cryptocurrency 마이닝 또는 기계 학습과 같은 특정 용도에 맞게 사용자 정의됩니다.

• Monolithic ICS는 하나의 실리콘 다이에 모든 구성 요소를 보관하지만 멀티 칩 모듈에는 하나의 패키지로 여러 다이가 포함되어 있습니다.

마이크로 프로세서 및 통합 회로의 기능적 역할

마이크로 프로세서

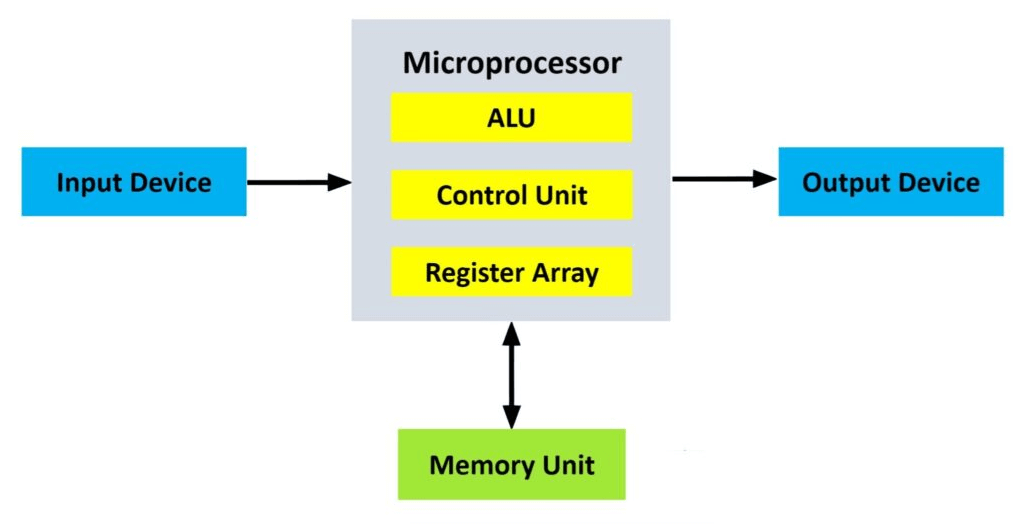

그림 9. 마이크로 프로세서 시스템 아키텍처

마이크로 프로세서는 지침을 수행하고 데이터를 처리하는 디지털 시스템의 주요 부분입니다.내부에는 세 가지 주요 부분이 있습니다 : 산술 로직 장치 (ALU), 제어 장치 및 레지스터 배열이라는 빠른 저장 공간 그룹이 있습니다.

1. ALU는 기본 수학 및 논리 작업을 수행합니다.

2. 제어 장치는 프로세서에 수행 할 작업을 알려주고 부품간에 데이터가 어떻게 이동하는지 제어합니다.

3. 레지스터 어레이는 데이터와 지침을 일시적으로 보유하여 프로세서가 빠르게 액세스 할 수 있습니다.

마이크로 프로세서는 입력 장치, 출력 장치 및 메모리에 연결합니다.

• 입력 장치는 원시 데이터를 프로세서로 보냅니다.

• 출력 장치는 처리 후 결과를 표시하거나 사용합니다.

• 메모리는 프로그램과 데이터를 모두 저장합니다.프로세서는 메모리에서 지침과 정보를 가져와 처리 한 다음 결과를 다시 저장합니다.

이 프로세스는주기에서 반복됩니다. 명령어를 가져 와서 해독 한 후 실행하십시오.이주기는 모든 마이크로 프로세서가 작동하는 방식입니다.

통합 회로 (IC)

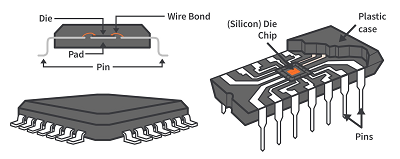

그림 10. 통합 회로 내부 구조

통합 회로 또는 IC는 하나의 특정 작업을 수행하는 작은 전자 장치입니다.중앙에는 신호 증폭, 타이밍 생성 또는 간단한 논리와 같은 기능을 위해 설계된 작은 회로가 포함 된 실리콘 칩 (다이)이 있습니다.

얇은 와이어는 실리콘 칩을 외부 핀에 연결된 금속 접점에 연결합니다.이 핀은 보호 케이스에서 벗어나 IC를 다른 시스템에 연결합니다.

각 핀에는 신호를 가져 오거나 신호 전달 또는 전력을 전달하는 역할이 있습니다.IC는 내부 설계의 품질과 이러한 물리적 연결의 강점 모두에 따라 다릅니다.

일단 제작 된 IC는 작업을 안정적으로 수행하며 변경하거나 재 프로그래밍 할 필요가 없습니다.이것은 많은 전자 장치의 안정적이고 중요한 부분이됩니다.

마이크로 프로세서 및 통합 회로의 프로그래밍 가능성

마이크로 프로세서

마이크로 프로세서는 프로그래밍 가능합니다.그들은 고정 된 작업이 없으며 언제든지 변경할 수있는 소프트웨어의 지침을 따릅니다.즉, 하나의 마이크로 프로세서가 실행되는 프로그램에 따라 다양한 시스템을 제어 할 수 있습니다.

예를 들어, 동일한 칩이 오늘 세탁기와 내일 웹 브라우저를 실행할 수 있습니다.고급 언어로 프로그램을 작성하고 기계 코드로 변환하여 마이크로 프로세서에로드합니다.프로그램이로드되면 칩은 지침을 단계별로 따릅니다.

그림 11. 마이크로 프로세서가있는 전자 회로 보드

소프트웨어에 의해 제어되기 때문에 하드웨어를 터치하지 않고도 마이크로 프로세서의 동작을 업데이트 할 수 있습니다.소프트웨어 업데이트를 통해 새로운 기능 또는 개선 사항을 추가 할 수 있습니다.이를 통해 원격 업데이트가 가능하며 장치는 인터넷을 통해 분해 할 필요없이 새로운 프로그램을 수신 할 수 있습니다.

로봇 공학, 공장 또는 항공기에서와 같이 상황이 종종 변하는 시스템에서는 프로그래밍 가능성이 큰 이점입니다.마이크로 프로세서를 사용하면 버그를 수정하거나 성능을 향상 시키거나 시스템을 구축 한 후에도 작동 방식을 변경할 수 있습니다.

요컨대, 마이크로 프로세서는 반복해서 다시 프로그래밍 할 수 있기 때문에 강력합니다. 여러 가지 상황에서 유용합니다.

통합 회로 (ICS)

대부분의 IC는 프로그래밍 할 수 없습니다.그들은 하나의 특정 작업을 수행하도록 만들어졌으며 그 작업은 제조 중에 칩에 영구적으로 내장되어 있습니다.예를 들어, 한 IC는 항상 전압을 조절할 수 있지만 다른 IC는 항상 간단한 논리 기능을 수행 할 수 있습니다.이 칩은 만들어진 후에는 다시 프로그래밍 할 수 없습니다.

그림 12. PCB에 납땜 된 통합 회로 (IC)

그러나 예외가 있습니다.FPGA (필드 프로그래밍 가능한 게이트 어레이) 및 CPLD (복잡한 프로그래밍 가능한 로직 장치)와 같은 일부 IC는 제조 후 재 프로그래밍 할 수 있습니다.이 칩을 설정하거나 변경하기 위해 특수 코드를 작성합니다.이러한 프로그래밍 가능한 IC는 유연성이 필요한 테스트, 제품 개발 및 시스템에 도움이되지만 일반적으로 더 비싸고 더 많은 전력을 사용하는 데 도움이됩니다.

고정 하드웨어를 프로그래밍 가능한 메모리와 결합하는 마이크로 컨트롤러도 있습니다.이들은 새로운 소프트웨어로 업데이트 될 수 있으며 전체 마이크로 프로세서만큼 복잡하지 않고 약간의 유연성을 제공합니다.그럼에도 불구하고 대부분의 ICS는 단순하고 신뢰할 수 있으며 변경되지 않는 작업에 이상적이기 때문에 고정 기능을 유지합니다.

마이크로 프로세서 및 IC 교체 옵션

요소 유형	원래의 부분	대사 또는 업그레이드 옵션	애플리케이션 문맥	고려 사항
마이크로 프로세서 (PC CPU)	인텔 핵심 i5-7400 (LGA1151)	인텔 핵심 i7-7700 / i7-7700k	데스크탑 PC	해야 하다 매치 소켓 (LGA1151), 업데이트 바이오스, 더 강한 쿨러가 필요할 수 있습니다.
마이크로 프로세서 (랩탑)	AMD Ryzen 5 2500U (BGA)	아니다 일반적으로 교체 가능-마더 보드 관련	노트/노트북	통합 마더 보드 (BGA)로;교체에는 전체 보드 스왑이 필요합니다
내장 마이크로 컨트롤러	Atmega328p	Atmega328pb 또는 STM32F030F4	Arduino 보드, 취미 프로젝트	플래시 펌웨어;STM32에는 재 작업 코드, 전원 및 핀아웃 차이가 필요합니다
8 비트 마이크로 프로세서	인텔 8085	100% 호환 교체 - 이름 8085 칩	유산 산업 시스템	드롭 인 대사;시계와 전압을 확인하십시오
디지털 논리 IC	74LS00 (Quad Nand Gate)	74HC00 또는 74HCT00 (더 빠른 CMOS 등가)	일반적인 디지털 회로	확인하다 전압 호환성 (TTL vs CMOS), 전원 공급 장치 제한
메모리 IC (eeprom)	24C02	24C08, 24C16 (동일한 프로토콜을 갖는 고용량)	i²c EEPROM 데이터 저장	같은 I²C 프로토콜;펌웨어/소프트웨어는 주소 확장을 지원해야합니다
op-amp IC	LM741	TL081 또는 OP07	비슷한 물건 신호 처리	개선 입력 오프셋 및 대역폭;파워 레일 및 보상 핀을 확인하십시오
힘 규제 기관 IC	7805 (5V 선형 조절기)	LM2940 (낮은 드롭 아웃) 또는 스위칭 레귤레이터 모듈	힘 공급 회로	더 나은 스위치 모드의 효율성;열 소산 및 핀아웃을 점검하십시오
감지기 IC	LM35 (온도 센서)	TMP36 또는 DS18B20 (디지털)	온도 감지	TMP36 아날로그이지만 더 정확합니다.DS18B20에는 디지털 인터페이스가 필요합니다
인터페이스 IC	최대 232	최대 3232 (3V 호환)	RS-232 의사소통	최대 3232 3V 논리를 지원합니다.낮은 전압에서 작동하는 경우 Max232의 드롭 인
체계 컨트롤러 IC	ITE It8586E (랩탑의 EC/SIO)	ITE IT8587E (모델 변형, 직접 스왑이 아님)	내장 노트북의 컨트롤러 (EC)	펌웨어 정확히 일치해야합니다.일반적으로 재 프로그래밍 또는 OEM 도구가 필요합니다
프로그래밍 가능 논리 (PLD)	Gal16v8	cpld (예 : Xilinx XC9572XL)	디지털 논리 교체	필요합니다 HDL 재 설계 및 새로운 도구 체인;하드웨어 어댑터가 필요할 수 있습니다
CPU + 마더 보드 콤보	인텔 6 세대 (LGA1151, H110 칩셋)	인텔 10 세대 (LGA1200, B460 칩셋)	가득한 데스크탑 플랫폼 업그레이드	필요합니다 새로운 마더 보드, DDR4 메모리 및 새로운 전원 커넥터 설정

마이크로 프로세서 및 통합 회로의 예

마이크로 프로세서 및 ICS (Integrated Circuits)는 컴퓨터, 전화 및 기계와 같은 장치가 작동하는 데 도움이되는 작은 전자 부품입니다.다음은 몇 가지 일반적인 예와 그들이 사용한 내용입니다.

인기있는 마이크로 프로세서

• 인텔 코어 i7

이것은 많은 개인용 컴퓨터에서 발견되는 강력한 칩입니다.게임, 비디오 편집 및 빠른 컴퓨터가 필요한 작업을 수행하는 데 좋습니다.

• ARM Cortex-M (STM32 칩 예 :

이 작은 마이크로 컨트롤러는 세탁기, 피트니스 추적기 및 의료 도구와 같은 스마트 장치에서 사용됩니다.그들은 많은 힘을 사용하지 않고 많은 다른 일을 할 수 있기 때문에 인기가 있습니다.

• RISC-V 칩

RISC-V는 누구나 사용하고 변경할 수있는 프로세서 설계 유형입니다.오픈 소스이므로 무료로 사용할 수 있으며 자체 사용자 정의 버전을 구축 할 수 있습니다.연구와 새로운 종류의 전자 제품에 많이 사용되었습니다.

• 오래된 칩 : Zilog Z80 및 Intel 8086

이 오래된 칩은 초기 컴퓨터에서 사용되었습니다.많은 사람들이 오늘날에도 컴퓨터가 어떻게 작동하는지와 건축 방법을 배우기 위해 여전히 그들을 연구합니다.

일반적인 통합 회로 (ICS)

• NE555 타이머

이 작은 칩은 회로에서 시간을 유지하는 데 사용됩니다.간단한 프로젝트에서 조명이 깜박이거나 소리가 울릴 수 있습니다.소규모 전자 제품을 배우고 구축하는 데 매우 인기가 있습니다.

• 7404 및 7400 로직 칩

이 칩은 기본 디지털 회로에 사용됩니다.7404를 인버터라고하고 7400은 NAND 게이트입니다.그들은 컴퓨터가 논리를 사용하여 결정을 내리는 데 도움이됩니다 (예/아니오 또는 참/거짓).그들은 종종 학교에서 전자 제품을 가르치는 데 사용됩니다.

• LM324 OP-AMP

이 칩은 약한 신호를 강하게 만드는 데 도움이됩니다.사운드 시스템 및 센서 회로와 같은 것들에 사용됩니다.저렴하고 많은 유형의 프로젝트에서 잘 작동합니다.

• ATMEGA328P (Arduino 보드에서 사용)

이 칩은 작은 컴퓨터와 같습니다.버튼 또는 센서와 같은 입력을 읽고 조명 또는 모터를 켜는 등의 제어 출력을 읽을 수 있습니다.Arduino 보드에서 사용되며 자신의 가제트를 배우고 제작하는 데 좋습니다.

마이크로 프로세서의 장점과 단점

측면	장점	단점
속도와 성능	높은 처리 속도;수백만에서 수십억 달러를 실행합니다 초당 지침	고속에서 열을 생성합니다.냉각 솔루션이 필요합니다
크기와 통합	통합 회로로 인한 작고 가벼운	추가 외부 구성 요소가 필요할 수 있습니다 (RAM, I/O)
프로그래밍 가능성	소프트웨어를 사용하여 다른 작업에 쉽게 프로그래밍 할 수 있습니다	소프트웨어는 작성, 컴파일 및 디버깅해야합니다
다재	PC, 스마트 폰, 로봇,와 같은 다양한 장치에서 사용할 수 있습니다. 등.	간단한 제어 작업에는 최적이 아닙니다.기본에 대한 과잉 응용 프로그램
전력 효율성	현대 프로세서는 우수한 에너지 효율을 제공합니다	고성능 모델은 여전히 ​​전력을 소비 할 수 있습니다
비용	대량 생산의 경제적;구성 요소 수를 줄입니다	높은 초기 설계 및 개발 비용
신뢰할 수 있음	솔리드 스테이트 구성 요소는 운영 수명이 길다	전기 손상 및 열 응력에 취약합니다
기능	복잡한 알고리즘과 멀티 태스킹을 효율적으로 실행할 수 있습니다	아날로그 신호를 직접 처리 할 수 ​​없습니다.ADC가 필요합니다
데이터 처리	복잡한 데이터 조작, 멀티 태스킹 및 산술을 지원합니다 운영	하위 엔드 모델에서 제한된 단어/데이터 크기 (예 : 8 비트 또는 16 비트)
확장 성	시스템 업그레이드 지원 (예 : 멀티 코어, 캐시 확장)	오래된 모델은 빨리 쓸모 없게됩니다.전자에 기여합니다 쓰레기
보안	적절한 소프트웨어로 안전한 시스템을 실행할 수 있습니다	해킹, 맬웨어 및 측면 채널 공격에 취약합니다 보호 조치

통합 회로의 장점과 단점

측면	장점	단점
크기 그리고 체중	극도로 성분 밀도가 높기 때문에 작고 경량	어려운 적절한 도구없이 처리하기 위해;신체적 스트레스에 노출 될 때 연약한
힘 소비	소비합니다 배터리 구동 및 휴대용 장치에 이상적인 전력이 매우 낮습니다	할 수 없습니다 고전력 부하를 처리합니다.고전류 애플리케이션에는 적합하지 않습니다
성능 그리고 속도	고속 최소 지연 및 빠른 스위칭 기능으로 작동	성능 고정되어 있습니다.제조 후에 쉽게 수정할 수 없습니다
비용 (양산)	매우 배치 제조로 인한 대량 생산에 대한 비용 효율성	값비싼 소량의 설계 및 제조
신뢰할 수 있음	보다 적은 솔더 조인트 및 상호 연결 전기 고장	예민한 정전기 (ESD) 및 극한 온도로
완성	할 수 있다 저항과 함께 수십억 개의 트랜지스터를 통합하고 커패시터	할 수 없습니다 인덕터 또는 고용량 커패시터와 같은 대형 구성 요소를 포함하십시오
유지	단순한 전체 단위로 교체하려면 수리 복잡성을 줄입니다	할 수 없습니다 구성 요소 수준에서 수리하십시오.결함이 있으면 전체 칩을 교체해야합니다
전압 작업	적합한 저전압 작동의 경우 안전성 및 효율성 향상	할 수 없습니다 절연 및 재료 제한으로 인해 고전압으로 작동합니다.
유연성	사용된 광범위한 디지털, 아날로그 및 혼합 신호 응용 분야에서	결정된 구성, 기능은 일단 제조되면 변경할 수 없습니다
내구성	높은 대량 생산의 정밀성과 반복성은 일관성을 보장합니다	느끼기 쉬운 수분, 정적 배출 및 과열로 인한 손상

마이크로 프로세서 및 통합 회로의 응용

마이크로 프로세서

1. 컴퓨터 및 모바일 장치

컴퓨터 및 모바일 장치에서 마이크로 프로세서는 운영 체제 및 응용 프로그램을 실행하는 핵심 엔진 역할을합니다.기본 입력에서 복잡한 멀티 태스킹에 이르기까지 모든 것을 처리하여 인터넷을 탐색하고 소프트웨어를 실행하고 비디오를 스트리밍하고 모바일 앱을 사용할 수 있습니다.장치의 속도와 효율성은 마이크로 프로세서의 전력에 크게 의존합니다.

2. 임베디드 시스템

마이크로 프로세서는 더 큰 기계 내에서 전용 기능을 수행하는 임베디드 시스템에서 널리 사용됩니다.자동 판매기, 전자 레인지 및 스마트 온도 조절 장치와 같은 일상적인 기기에서 마이크로 프로세서는 제어 로직을 관리하고 작동을 자동화합니다.그들의 역할은 입력 및 환경 변화에 대한 정확하고시기 적절한 응답을 보장하는 것입니다.

3. 산업 장비

산업 환경에서 마이크로 프로세서는 자동화 및 제어에 사용됩니다.그들은 프로그래밍 가능한 논리 컨트롤러 (PLC), 로봇 암 및 데이터 로거에 포함되어 있습니다.이 프로세서는 생산 프로세스를 모니터링 및 제어하고 데이터 수집을 처리하며 공장 바닥의 안전, 효율성 및 일관성을 유지하는 지침을 실행합니다.

4. 자동차 시스템

현대 차량은 다양한 서브 시스템을 제어하기 위해 마이크로 프로세서에 크게 의존합니다.연료 분사 및 배출량을 관리하는 엔진 제어 장치 (ECU)에서 차선 및 충돌 회피를 지원하는 ADA (Advanced Driver-Assistance Systems)에 이르기까지 마이크로 프로세서는 자동차의 성능 및 안전의 핵심입니다.또한 인포테인먼트 시스템, 내비게이션 도구 및 기후 제어 기능에 전력을 공급합니다.

5. 통신 장치

통신 인프라는 데이터 전송 및 신호 처리를 관리하기 위해 마이크로 프로세서에 따라 다릅니다.라우터, 모뎀 및 모바일베이스 스테이션과 같은 장치는 마이크로 프로세서를 사용하여 정보를 효율적으로 라우팅하고 네트워크 안정성을 유지하며 무선 및 유선 통신을 지원합니다.이 프로세서는 빠르고 안전하며 안정적인 데이터 교환을 가능하게합니다.

6. 의료 장비

의료 분야에서 마이크로 프로세서 전력 진단 도구, 모니터링 시스템 및 이미징 장비.ECG 기계, 혈압 모니터, MRI 스캐너 및 초음파 장치와 같은 장치는 마이크로 프로세서에 의존하여 데이터를 빠르게 처리하고 정확한 판독 값을 전달합니다.그들의 통합은 환자 안전과 임상 치료의 효과를 향상시킵니다.

통합 회로 (ICS)

1. 디지털 IC

디지털 ICS는 이진 로직 (0 및 1)을 사용하여 작동하며 디지털 전자 제품에 중요합니다.여기에는 마이크로 컨트롤러, 메모리 칩 (RAM 및 ROM과 같은) 및 논리 게이트가 포함됩니다.스마트 폰 및 랩톱에서 세탁기 및 계산기에 이르기까지 모든 분야에서 발견 된 디지털 ICS는 데이터 저장, 신호 처리 및 제어 로직 실행과 같은 작업을 수행합니다.

2. 아날로그 IC

아날로그 ICS는 연속 전기 신호를 처리하고 신호 변동이 중요한 응용 분야에서 사용됩니다.오디오 증폭, 센서 신호 처리 및 전압 조절에 사용됩니다.예를 들어, 사운드 시스템의 아날로그 IC는 볼륨과 톤을 조정하는 반면 온도 센서에서는 환경 입력을 읽을 수있는 출력으로 변환합니다.

3. 혼합 신호 IC

혼합 신호 ICS는 단일 칩의 아날로그 및 디지털 기능을 결합하여 물리적 입력과 디지털 시스템 간의 격차를 해소하는 데 이상적입니다.스마트 폰, 무선 통신 모듈 및 터치 스크린 인터페이스와 같은 아날로그 대 디지털 또는 디지털-아날로그 변환이 필요한 장치에서 널리 사용됩니다.

4. 파워 IC

Power IC는 시스템 내에서 전기 에너지의 분포 및 규제를 관리하도록 설계되었습니다.스마트 폰, 전기 자동차, 배터리 충전기 및 재생 가능 에너지 시스템에서 효율적인 전력 변환 및 배터리 관리를 보장합니다.에너지 사용을 최적화함으로써 전력 IC는 전자 장치의 수명과 안전성을 향상시킵니다.

5. IoT- 특이 적 IC

사물 인터넷 (IoT) 장치는 종종 감지, 데이터 처리 및 무선 통신을 컴팩트 한 형태로 통합하는 특수 IC를 사용합니다.이 올인원 칩은 스마트 홈 기기, 웨어러블 건강 모니터, 농업 센서 및 산업 자동화 시스템에서 발견됩니다.연결성을 제공하면서 저전력에서 작동하는 능력은 IoT 생태계의 성장에 중요합니다.

결론

마이크로 프로세서와 IC는 작지만 강력한 부품이며 전자 장치가 작동합니다.마이크로 프로세서는 소프트웨어 지침을 따르기 때문에 다양한 작업을 실행할 수있어 컴퓨터, 기계 및 스마트 장치에 유용합니다.IC는 사운드를 증폭 시키거나 메모리를 저장하는 것과 같이 하나의 작업을 잘 수행하도록 만들어졌으며 모든 종류의 전자 제품에서 발견됩니다.마이크로 프로세서는 유연하고 재 프로그래밍 할 수 있지만 대부분의 IC는 고정되고 간단합니다.그들은 함께 가정 기기에서 산업용 기계에 이르기까지 모든 것을 전원으로 전력을 공급하는 데 도움이되며, 각각은 장치의 수행에 따라 중요한 역할을합니다.
