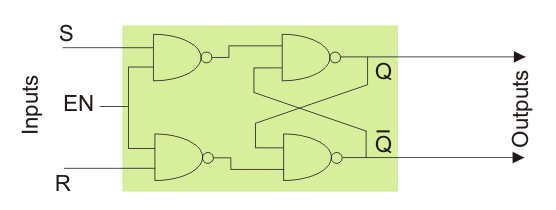

그림 1. 게이트 SR 래치
클럭킹 또는 동기식 SR 래치라고도하는 게이트 된 SR 래치는 활성화 신호 (또는 클럭/제어 입력)를 포함하는 기본 SR 래치의 개선 된 버전입니다.이 활성화 신호가 활성화 될 때만 출력이 변경되어 제어되고 시간이 지정된 방식으로 업데이트가 발생할 수 있습니다.
이 설계는 종종 간단한 SR 래치에서 볼 수없는 예측할 수없는 동작을 방지하여 타이밍 제어없이 즉시 입력 변경에 반응합니다.Latch는 Enable 신호를 게이트로 사용하여 데이터 저장 및 검색을 동기화합니다.

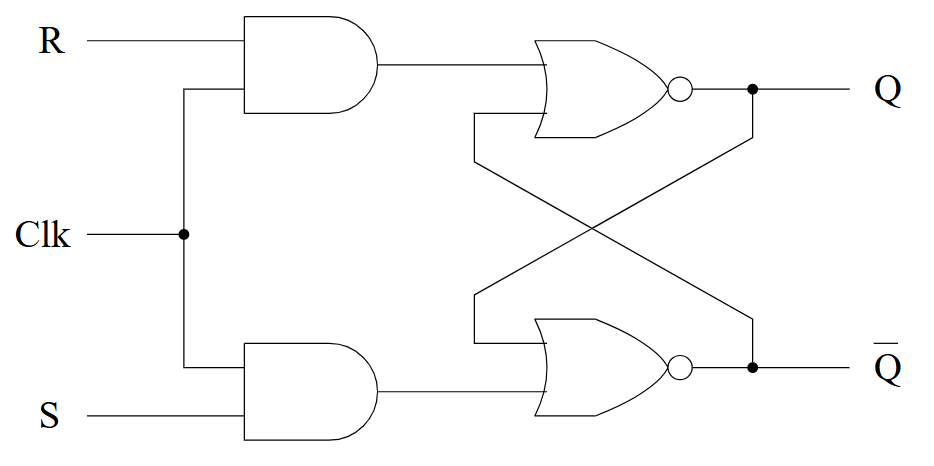

그림 2. Nor and 및 Gates를 사용한 게이트 SR 래치
이 설계는 및 및 게이트의 조합을 사용하여 하나의 데이터를 저장합니다.회로에는 세 가지 입력이 포함되어 있습니다 : set (s), reset (r) 및 clock (clk).저장된 값과 그 역을 나타내는 두 가지 상보 적 출력 Q와 Q주를 생성합니다.
및 게이트는 필터 역할을합니다.CLK가 높은 경우에만 세트 및 재설정 입력이 NOR 기반 메모리 코어에 도달 할 수 있도록합니다 (논리 1).CLK가 낮 으면 및 게이트는 변경 사항을 차단하고 래치는 이전 상태를 유지합니다.
크로스 커플 링 또는 게이트는 핵심 메모리 요소 인 피드백 루프를 형성합니다.이 루프는 새로운 유효한 입력이 그것을 무시할 때까지 회로가 현재 상태를 "기억"하도록 보장합니다.
NOR 및 LATCH의 작동 :
• 설정 조건 : s = 1, r = 0, clk = 1 → Q는 1로 강제됩니다 (래치 저장량).
• 재설정 조건 : r = 1, s = 0, clk = 1 → Q는 0으로 강제됩니다 (래치 저장소가 낮음).
• 보류 조건 : S = 0, r = 0, clk = 1 → Q는 이전 값을 유지합니다 (변경 없음).
• 잘못된 조건 : S = 1, r = 1 → Q는 정의되지 않은 상태로 들어갑니다 (피해야 함).

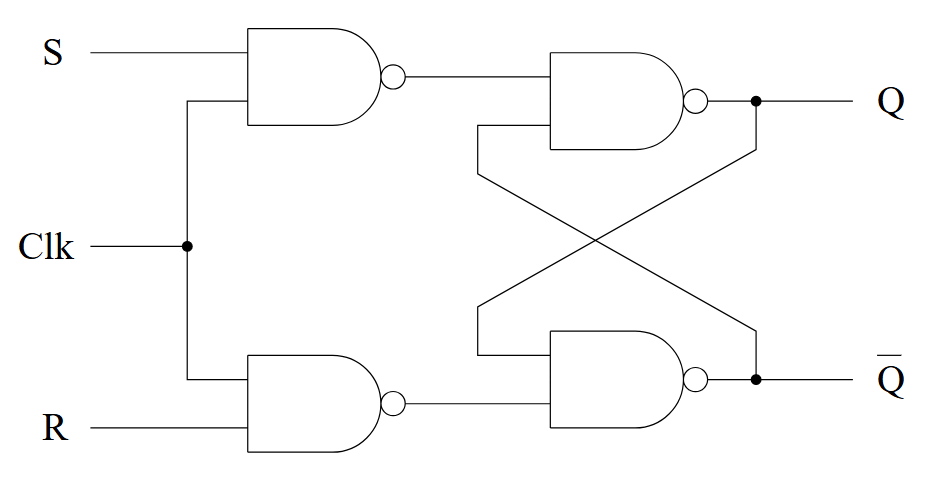

그림 3. NAND 게이트를 사용한 게이트 SR 래치
NAND 기반 게이트 SR 래치는 동일한 원칙에서 작동하지만 논리를 NAND 논리로 대체하거나 대체합니다.여전히 s, r 및 clk 입력을 가지고 있으며 보완 출력 q와 q̅을 생성합니다.
NAND 게이트는 CLK가 활성화 될 때만 (높음) 상태를 수정하고 재설정 할 수 있도록합니다.크로스 커플 링 된 NAND 게이트는 출력을 NOR 버전과 유사한 마지막 상태로 고정시킵니다.
NAND 기반 래치 작동 :
• 설정 조건 : s = 1, r = 0, clk = 1 → q = 1.
• 재설정 조건 : r = 1, s = 0, clk = 1 → q = 0.
• 홀드 조건 : S = 0, r = 0, clk = 1 → Q는 현재 상태를 유지합니다.
• 잘못된 조건 : S = 1, r = 1 → Q는 정의되지 않습니다.

그림 4. 게이트 된 SR 래치의 상징
게이트 된 SR 래치의 기호는 세트 (들), 재설정 (r) 및 enable (e), q 및 q̅의 세 가지 입력을 보여줍니다.행동은 간단합니다.e가 높으면 래치가 s 및 r 입력에 응답합니다.e가 낮 으면 래치는 입력 변경을 무시하고 현재 출력을 유지합니다.
|
활성화 (e) |
set (들) |
재설정 (R) |
다음 Q |
설명 |
|
0 |
엑스 |
엑스 |
큐 |
래치 비활성화 |
|
1 |
0 |
0 |
큐 |
상태를 유지하십시오 |
|
1 |
1 |
0 |
1 |
상태를 설정하십시오 |
|
1 |
0 |
1 |
0 |
상태를 재설정하십시오 |
|
1 |
1 |
1 |
- |
정의되지 않은 상태 |
e = 0 일 때, 래치는 아무것도하지 않습니다.Q는 단순히 이전의 가치를 보유합니다.
그림 5. 게이트 된 SR 래치의 타이밍 다이어그램
타이밍 다이어그램은 래치 또는 플립 플롭이 시간이 지남에 따라 입력 신호 (이 경우 S, R 및 CLK)에 어떻게 반응하는지 보여줍니다.게이트 된 SR 래치의 경우, 출력 Q 및 Qˉ가 변경 될 때 클록 신호 (CLK)가 제어됩니다.
1. T1에서 :
클록 신호는 clk = 1이고, 설정 입력 s = 0. r = 1 (재설정 활성), 래치는 재설정되고 q = 0 인 반면 qˉ = 1.
2. T2에서 :
Clk는 여전히 1으로 전환됩니다. 이는 설정 조건을 활성화하여 Q가 1 및 Qˉ로 0으로 전환됩니다.
3. T3에서 :
시계는 0으로 떨어집니다.이 시점에서 래치는 "동결"되어 Q와 Qˉ가 S 또는 R의 변화에 관계없이 현재 값을 유지합니다. 게이트 래치 업데이트는 CLK = 1 일 때만 출력됩니다.
4. T4에서 :
CLK는 1로 다시 상승하고 출력 q와 qˉ은 다시 S와 R의 현재 상태에 반응합니다. 예를 들어 r = 1과 s = 0이면 q는 0으로 재설정됩니다.

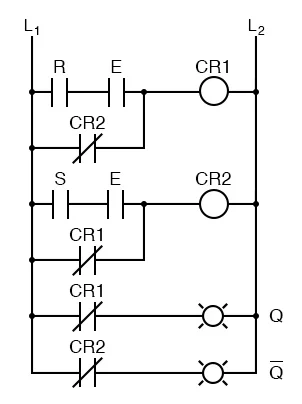

그림 6. 사다리 논리의 게이트 SR 래치
프로그래밍 가능한 로직 컨트롤러 (PLC)에서는 메모리 함수에 래칭 회로가 중요합니다.게이트 된 SR 래치는 위에 표시된 것처럼 사다리 로직 다이어그램을 사용하여 구현할 수 있습니다.
이 회로에서 :
• CR1은 세트 릴레이 역할을합니다.
활성화 (E)와 S가 모두 활성화되면 (로직 하이) CR1이 활력을 불어 넣어 출력 Q를 높이 (1)로 설정합니다.
• CR2는 재설정 릴레이 (R) 역할을합니다.
E와 R이 모두 활성화되면 CR2가 활력을 불어 넣어 Q를 낮게 재설정합니다 (0).
• 활성화 (e)는 게이트 신호 역할을하여 래치가 E가 높을 때만 S 또는 R에 응답하도록합니다.
e가 낮을 때 상태 변경이 발생하지 않으며 Q는 이전 상태를 유지합니다 ( "래치").
|
측면 |
기본 SR
걸쇠 |
게이트 SR
걸쇠 |
|
제어 신호 |
활성화 입력 없음;S와 R에 의해 직접 제어 |
제어 작업을위한 활성화 (e) 입력을 포함합니다. |
|
응답 |
S 또는 R 입력으로 즉시 출력이 변경됩니다. |
활성화 (E)가 활성화 된 경우에만 출력이 변경됩니다. |
|
동기화 |
비동기 적으로 작동합니다. |
Enable 신호와 동기식으로 작동합니다. |
|
타이밍 제어 |
특정 타이밍 제어가 없습니다. |
타이밍은 활성화 또는 시계 신호에 의해 조절됩니다. |
|
결함 방지 |
원치 않는 상태 변화에 취약합니다. |
활성화를 요구하여 결함을 줄입니다. |
|
설계 복잡성 |
단지 NOR 또는 NAND 게이트가있는 간단한 구조. |
추가 제어 입력으로 인해 약간 더 복잡합니다. |
|
출력 안정성 |
입력이 다를 때 출력은 예기치 않게 변경 될 수 있습니다. |
활성화가 낮을 때 출력은 안정적으로 유지됩니다. |
|
플립 플롭에 대한 적합성 |
클럭 플립 플롭 디자인에는 이상적이지 않습니다. |
시계 플립 플롭을 만드는 기초로 사용됩니다. |
|
응용 프로그램 |
작은 논리 회로 및 간단한 메모리 저장. |
순차적 논리, 메모리 단위 및 클럭 시스템. |
|
전력 소비 |
게이트가 적기 때문에 약간 낮습니다. |
추가 제어 로직으로 인해 약간 더 높습니다. |
• 제어 및 예측 가능한 상태 변경이 바이너리 스토리지에 신뢰할 수 있도록합니다.
• 몇 가지 기본 논리 게이트 만 필요한 간단한 디자인.
• 동기 회로와 쉽게 빌딩 블록으로 쉽게 통합됩니다.
• 게이트 요구 사항이 최소화되어 하드웨어 비용이 낮습니다.
• 입력으로 출력이 빠르게 변경되므로 빠른 응답 시간 (게이트 지연으로 제한).
• 플립 플롭, 레지스터 및 메모리 시스템을 구축하기위한 토대 역할을합니다.
• 개념적으로 이해하기 쉽기 때문에 순차적 회로에 대해 배우는 데 이상적입니다.
• S와 R 입력이 모두 높을 때 정의되지 않거나 유효하지 않은 동작.
• 레벨 트리거 된 특성으로 인한 입력 글리치 또는 노이즈에 민감합니다.
• 잘못된 입력 조건을 방지하기 위해 복잡한 설계에 추가 로직이 필요합니다.
• 에지 트리거 플립 플롭에 비해 고속 시스템에서 정확한 타이밍에 대해 덜 신뢰할 수 있습니다.
• 자체적으로 제한된 기능은 추가 구성 요소 없이는 하나 이상의 비트를 저장할 수 없습니다.
• 입력이 동시에 또는 매우 가깝게 변경되는 경우 인종 조건의 위험.
게이트 된 SR 래치는 데이터를 안전하고 제어 된 방식으로 저장하기 때문에 디지털 회로의 중요한 부분입니다.글리치를 피하고 시계 타이밍이있는 신호와 일치하며 플립 플롭 및 메모리 유닛과 같은 더 복잡한 회로를 구축하는 데 유용합니다.디자인은 간단하며 데이터 보유, 신호 청소 및 제어 신호 유지와 같은 작업에 적합합니다.그러나 설정 및 재설정 입력이 동시에 활성화되면 문제가 발생할 수 있으며 노이즈에 민감 할 수 있습니다.또한 약간의 데이터 만 저장하므로 더 크거나 빠른 시스템을 위해 추가 부품이 필요합니다.
문의를 보내 주시면 즉시 응답하겠습니다.
예, 게이트 SR 래치는 D 또는 JK 플립 플롭과 같은 고급 플립 플롭을 만드는 데 사용되는 기본 부품입니다.또한 다른 논리 부분과 결합하여 레지스터, 카운터 및 작은 메모리 장치를 만들 수 있습니다.그들의 단순한 디자인은 아이디어와 학습을 테스트하는 데 좋습니다.
NOR- 및 NAND 기반 디자인 모두 비슷하게 기능하지만 다른 로직 게이트를 사용합니다.NOR 기반 디자인은 개념적으로 이해하기 쉽고 NAND 논리가보다 효율적이거나 쉽게 이용 가능한 특정 회로 설계에서 NAND 기반 래치가 선호 될 수 있습니다.
아니요, 게이트 된 SR 래치는 일반적으로 몇 가지 논리 게이트 만 사용하기 때문에 저전력 구성 요소입니다.그러나 전력 소비는 사용 중 또는 NAND 설계를 사용하는지 여부와 회로에 통합 된 래치 수에 따라 약간 달라질 수 있습니다.
예, 게이트 SR 래치는 간단한 게이트 기반 설계와 TTL 또는 CMOS와 같은 표준 논리 패밀리와의 호환성으로 인해 통합하기 쉽습니다.그들은 종종 더 복잡한 저장 및 동기화 회로를위한 빌딩 블록으로 사용됩니다.
아니요, 게이트 SR 래치는 단기 휘발성 데이터 저장소를 위해 설계되었습니다.회로가 전원이 공급되고 활성화 신호가 업데이트를 제어하는 한 데이터를 보유합니다.장기 저장에는 플래시 메모리 또는 EEPROM과 같은 비 휘발성 메모리 장치가 권장됩니다.
