송풍기 모터 저항이 어떻게 작동하고 왜 실패합니까?

송풍기 모터 저항은 자동차 가열 및 냉각 시스템의 중요한 부분입니다.팬이 통풍구를 통해 공기가 얼마나 빨리 공기를 날려서 얼마나 빨리 공기를 날려서, 공기 흐름을 원하는대로 조정할 수 있습니다.실패하기 시작하면 팬과 같은 문제가 단 하나의 속도로 작동하거나 전혀 작동하지 않거나 통풍구에서 공기가 나오지 않는 것을 알 수 있습니다.송풍기 모터 저항이 무엇을하는지, 작동 방식 및 교체 방법을 이해하면 HVAC 문제를 해결하고 해결하는 데 도움이 될 수 있습니다.이 안내서는 테스트 실패 증상을 식별하고 부품 교체에 이르기까지 송풍기 모터 저항기에 대해 알아야 할 모든 것을 설명합니다.

목록

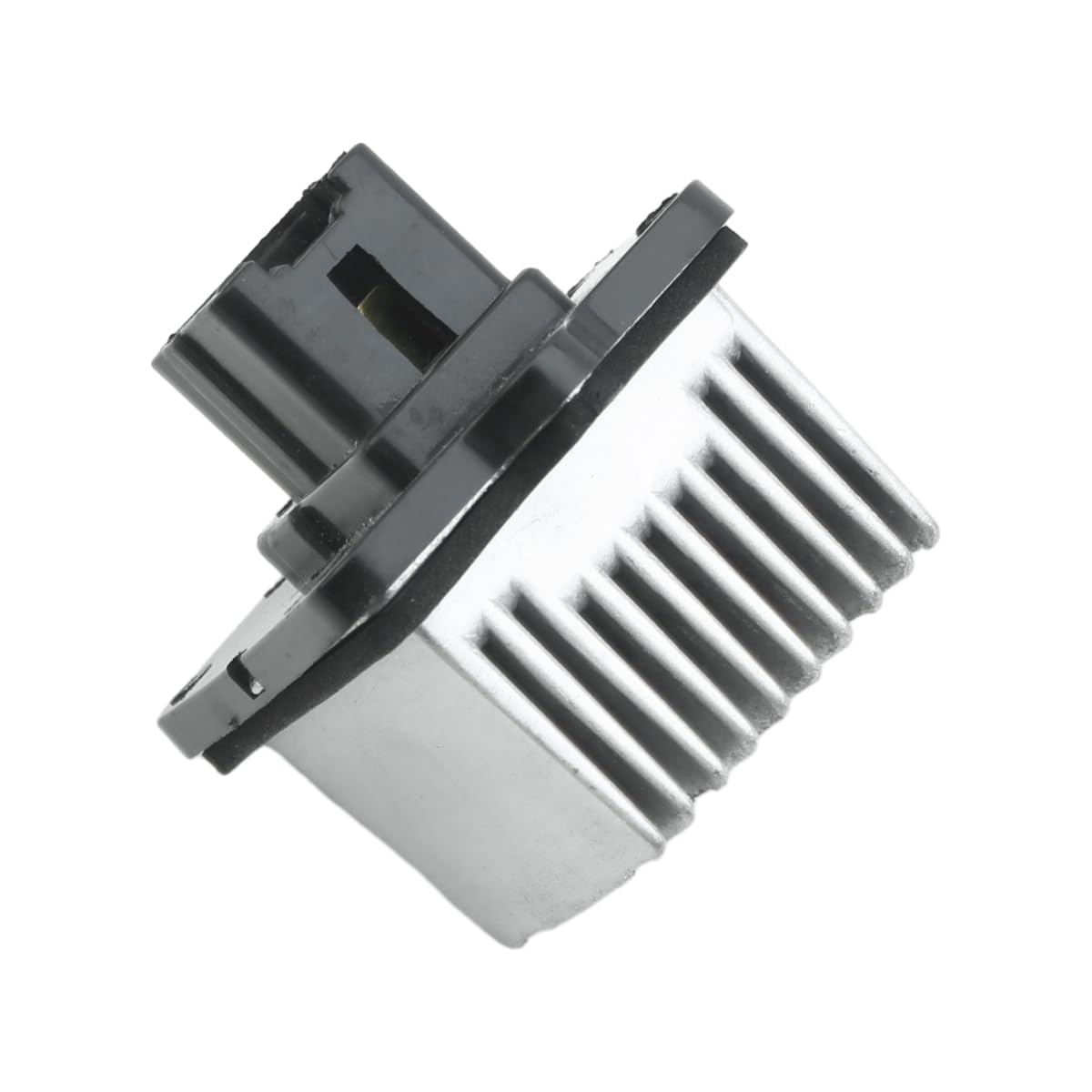

그림 1. 송풍기 모터 저항

송풍기 모터 저항은 무엇입니까?

자동차의 난방, 환기 및 에어컨 (HVAC) 시스템은 객실 내부의 온도를 조절하기 위해 협력하는 여러 구성 요소에 의존합니다.이러한 부분 중 일부는 자동차 자체만큼 오래 지속될 수 있지만 다른 부분은 시간이 지남에 따라 마모되어 교체해야합니다.

송풍기 모터 저항은 이러한 작지만 중요한 전기 부품 중 하나입니다.그것이 실패하면, 당신은 통풍구를 통해 공기가 어떻게 흐르는지를 알 수 있습니다.이 부분은 자동차의 난방 및 냉각에 직접적인 영향을 미치므로 작동 방식을 이해하면 무언가가 옳지 않은시기를 인식하는 데 도움이 될 수 있습니다.저항이 제대로 작동하지 않으면 팬이 한 속도로 붙어 있거나 전혀 작동하지 않는 것과 같은 문제가 발생할 수 있습니다.무엇을 찾아야하는지 아는 것은 HVAC 문제를 진단 할 때 시간과 좌절을 절약 할 수 있습니다.

송풍기 모터 저항기는 어떻게 작동합니까?

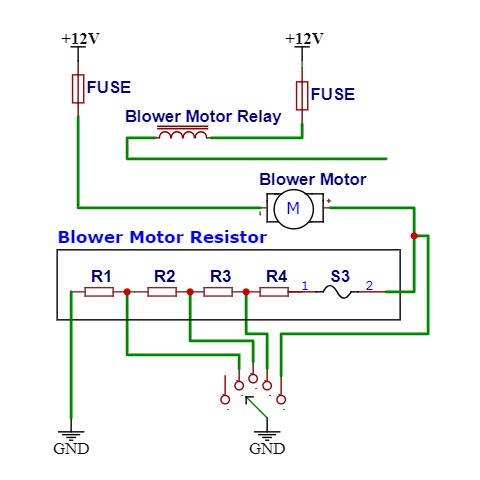

그림 2. 송풍기 모터 저항 기능

송풍기 모터 저항기는 회로의 전기 저항량을 조정하여 송풍기 팬이 얼마나 빨리 회전하는지 제어합니다.이 저항은 팬 스위치에 연결되어있어 자동차 내부의 공기 흐름 속도를 변경할 수 있습니다.설계에 따라 디지털 제어 시스템을 통해 회전 노브 또는 전기적으로 기계적으로 수행 할 수 있습니다.

오래된 차량에서는 저항이 송풍기 모터로 보낸 전력을 조절하여 작동했습니다.팬 속도가 낮 으면 저항이 더 많아서 전압이 모터에 도달했습니다.더 빠른 속도는 저항이 적어 더 많은 전력이 흐르고 팬을 더 빨리 회전시킬 수 있습니다.이 방법은 일부 자동차에서 여전히 사용되지만 대부분의 현대 차량은 이제 전통적인 저항 대신 솔리드 스테이트 모듈을 사용하여 송풍기 모터의 속도를보다 효율적으로 제어합니다.

송풍기 모터 저항은 일반적으로 팬 모터와 직렬로 설치되고 접지되었습니다.사용 가능한 속도 설정 수에 따라 다른 구성으로 제공됩니다.각 속도 설정은 특정 저항 또는 저항의 조합에 해당하며, 이는 모터로 흐르는 전류의 양을 결정합니다.

가장 높은 팬 속도가 선택되면 저항이 우회되고 송풍기 모터는 완전한 전력을받습니다.이를 통해 팬은 최대 속도로 실행할 수 있습니다.하위 설정에서 저항은 전압을 감소시켜 팬을 느리게합니다.저항이 실패하면 송풍기 모터가 특정 속도에서만 작동하거나 기능을 완전히 중지 할 수 있습니다.

송풍기 모터 저항기는 어디에 있습니까?

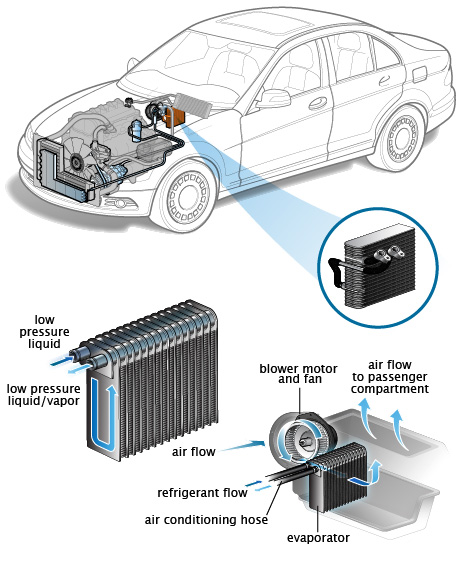

그림 3. 송풍기 모터 저항기 배치

송풍기 모터 저항은 일반적으로 송풍기 모터 자체 아래에서 발견됩니다.대부분의 차량 에서이 지역은 승객 쪽 대시 보드 뒤에 있습니다.저항에 접근하는 것은 때때로 간단 할 수 있지만 경우에 따라 글러브 박스 나 다른 내부 패널을 제거해야 할 수도 있습니다.

배치는 효과적인 작동을 위해 송풍기 모터에 가깝게 유지하도록 설계되었지만이 위치는 수리 중에 액세스하기가 약간 어려울 수 있습니다.정확한 위치 및 액세스 프로세스는 자동차의 제조업체 및 모델에 따라 달라질 수 있으므로 항상 차량 설명서를 확인하십시오.

실패한 송풍기 모터 저항의 징후

송풍기 모터 저항이 실패하기 시작하면 자동차의 난방 및 냉각 시스템의 성능을 방해 할 수 있습니다.증상을 조기에 인식하면 더 큰 HVAC 문제로부터 당신을 절약 할 수 있습니다.다음은 다음을 찾아야 할 주요 징후입니다.

송풍기 팬은 한 속도로 붙어있었습니다

실패한 송풍기 모터 저항의 가장 일반적인 징후 중 하나는 선택한 설정에 관계없이 팬이 한 속도로만 작동하는 경우입니다.이는 저항이 팬 모터에 얼마나 많은 전류가 흐르고 있는지 제어하여 속도를 조정하기 때문에 발생합니다.저항이 손상되거나 단락되면 팬이 특정 속도로 만 작동 할 수 있습니다.

에어컨 또는 난방 시스템이 여전히 작동 할 수 있지만 필요한 유연성을 제공하지 않습니다.결함이있는 저항을 교체하면 팬 속도를 완전히 제어 할 수 있습니다.

송풍기 팬은 전혀 작동하지 않습니다

또 다른 증상은 송풍기 팬이 특정 설정에서 작동하지 않거나 전혀 작동하지 않을 때입니다.일부 팬 속도를 사용할 수 없거나 팬이 완전히 작동하지 않으면 저항이 손상 되었기 때문입니다.

이 문제는 때때로 송풍기 모터 스위치의 문제로 오인 될 수 있으므로 원인을 확인하기 위해 전문가가 시스템을 점검하는 것이 좋습니다.

통풍구에서 공기 흐름이 없습니다

팬이 켜지더라도 통풍구에서 공기가 나오지 않으면 송풍기 모터 저항기에 문제가있을 수 있습니다.이 부분은 송풍기 모터의 전원 공급 장치를 제어합니다.저항이 완전히 실패하면 모터의 전원을 차단하여 공기 흐름을 만들지 못하게 할 수 있습니다.

공기 흐름이 완전히 차단되면 자동차의 에어컨 및 난방 시스템은 쓸모가 없습니다.이 문제는 편안함에 영향을 줄뿐만 아니라 HVAC 시스템의 추가 전기 문제를 알릴 수 있기 때문에 즉각적인주의가 필요합니다.

이러한 문제 중 하나를 발견하면 기술자가 자동차를 검사하는 것이 좋습니다.문제를 일찍 잡으면 나중에 더 비싼 수리를 피할 수 있습니다.

송풍기 모터 저항을 테스트하는 방법?

송풍기 모터 저항을 테스트하는 것은 자동차의 HVAC 문제를 진단하는 데 중요한 단계입니다.다음 단계를 따라 저항이 올바르게 작동하는지 확인하십시오.

송풍기 모터 저항기 퓨즈를 찾으십시오

첫 번째 단계는 송풍기 모터 저항기의 퓨즈를 찾는 것입니다.정확한 위치를 식별하려면 자동차 설명서를 확인하십시오.일반적으로 대시 보드 아래, 엔진 베이 또는 차량의 다른 접근 가능한 지점에있을 수있는 퓨즈 박스에서 발견됩니다.

저항 퓨즈를 테스트하십시오

퓨즈를 찾으면 12 볼트 테스트 라이트를 사용하여 작동하는지 확인하십시오.테스트 라이트의 한쪽 끝을지면에 연결하고 다른 쪽 끝을 퓨즈 터미널에 닿으십시오.

전원이 두 터미널로 흐르는지 여부를 관찰하십시오.양쪽에 빛이 켜지면 퓨즈는 정상입니다.그러나 전원이 없거나 한쪽 단지 불이 켜지면 퓨즈가 타 버렸고 교체가 필요할 수 있습니다.

송풍기 모터 저항을 제거하고 테스트하십시오

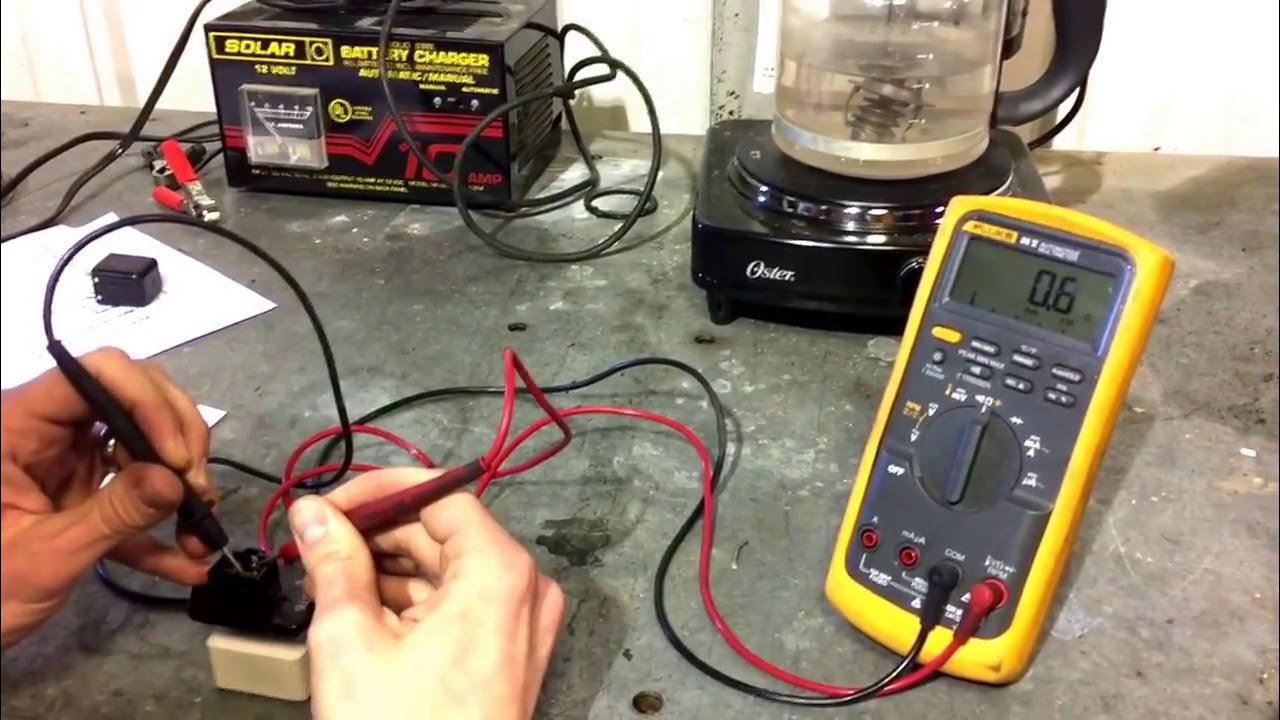

그림 4. 송풍기 모터 저항 테스트

다음으로 송풍기 모터에서 전원을 분리하십시오.12 볼트 테스트 라이트를 저항기에 부착하고 테스트를 반복하십시오.이를 수행하면 자동차의 전자 온도 제어 시스템으로 인한 오류가 발생하여 저항에만 집중할 수 있습니다.

팬 속도 설정을 변경하여 문제가 특정 속도로 발생하는지 확인하십시오.송풍기 모터가 더 빠른 속도로 전력을 잃으면 저항에 결함이있을 수 있습니다.반대로, 모터가 고속으로 작동하지만 낮은 속도로 작동하지 않으면 저항이 문제 일 수 있습니다.

송풍기 모터 스위치를 확인하십시오

경우에 따라 송풍기 모터 스위치가 문제에 기여할 수도 있습니다.팬 속도가 높을수록 스위치는 전원을 송풍기 모터로 직접 보냅니다.고속으로 전력이 없으면 문제는 저항이 아닌 결함 스위치에서 비롯 될 수 있습니다.

이 단계를 사용하여 송풍기 모터 저항을 테스트하면 교체 해야하는지 또는 문제가 시스템의 다른 곳에 있는지 확인하는 데 도움이됩니다.결과가 확실하지 않으면 진단을 확인하기 위해 전문가와 컨설팅하는 것을 고려하십시오.

송풍기 모터 저항을 교체하는 방법?

송풍기 모터 저항을 교체하는 것은 어려울 수 있지만 다음 단계를 수행하면 간단한 프로세스입니다.

송풍기 모터 저항을 찾으십시오

저항을 찾아 시작하십시오.일반적으로 송풍기 모터 근처에 위치하고 있으며 승객 쪽 대시 보드 또는 일부 차량, 엔진 베이의 경우 찾을 수 있습니다.차량 매뉴얼을 참조하여 정확한 위치를 정확히 찾아냅니다.

송풍기 모터 저항을 제거하십시오

일단 위치하면 송풍기 모터 저항을 조심스럽게 제거하십시오.먼저, 주택 또는 덕트와 같은 저항을 덮는 구성 요소를 분리하십시오.여기에는 에어컨 시스템과 연결되는 피그 테일 커넥터가 포함될 수 있습니다.

다음으로, 필요한 경우 작은 연장선이있는 래칫을 사용하여 저항을 고정하는 나사를 제거하십시오.나사가 꺼지면 저항을 자유롭게 당길 수 있습니다.

와이어를 분리하십시오

저항을 제거한 후 부착 된 와이어를 분리하십시오.와이어 커터 나 스트리핑 도구를 사용하여 조심스럽게 분리하십시오.재 조립 중에 혼란을 피하기 위해 와이어 연결에 유의하십시오.

새로운 송풍기 저항을 설치하십시오

새로운 저항을 설치하기 전에 하우징 주변에 유전체 그리스 층을 바르십시오.이것은 수분으로부터 저항을 보호하는 데 도움이되며, 이는 습식 또는 오프로드 조건에서 운전하는 경우 특히 중요합니다.

새로운 저항을 원래 위치로 고정시키고 나사로 고정하십시오.전선을 다시 연결하여 원래 연결과 일치하도록합니다.피그 테일 커넥터가 손상된 경우 와이어를 자르고 다시 연결하여 교체해야합니다.전선이 쉽게 식별 할 수 있도록 색상으로 코딩되므로 일반적으로 간단합니다.

모든 것이 연결되면 주택과 제거한 다른 구성 요소를 다시 잡으십시오.시스템을 테스트하여 새로운 송풍기 모터 저항이 제대로 작동하는지 확인하십시오.

저항을 교체하면 자동차의 HVAC 시스템이 전체 기능으로 복원되어 팬 속도와 공기 흐름을 다시 한 번 제어 할 수 있습니다.

결론

송풍기 모터 저항은 자동차의 팬 속도를 제어하는 ​​데 중요한 역할을합니다.실패하면 팬이 한 속도로 갇히거나 전혀 작동하지 않거나 통풍구에서 공기 흐름이없는 것과 같은 문제를 알 수 있습니다.결함이있는 저항을 테스트하고 교체하는 것은 난방 및 냉각 시스템을 복원 할 수있는 간단한 과정입니다.이러한 문제가 발생하면 송풍기 모터 저항을 확인하면 HVAC 시스템이 다시 올바르게 작동하도록하는 데 도움이 될 수 있습니다.
