TDA2822M 앰프에 대해 알아야 할 모든 것

TDA2822M은 라디오, 카세트 플레이어 및 멀티미디어 스피커와 같은 휴대용 오디오 장치를 위해 설계된 이중 저전압 전력 증폭기입니다.광범위한 전압 범위 내에서 작동하므로 다양한 용도로 유연합니다.간단한 디자인과 효율적인 성능은 고품질 오디오 애플리케이션에 이상적인 선택입니다.

목록

TDA2822m 앰프 소개

그만큼 TDA2822M 라디오, 카세트 플레이어 및 멀티미디어 스피커와 같은 소형 오디오 장치를 위해 설계된 듀얼 저전압 파워 앰프입니다.8 핀 미니 디프 패키지에 보관 된이 제품은 1.8 ~ 15 볼트의 광범위한 전압 범위에서 작동하므로 다양한 응용 분야에서 다재다능합니다.

이 앰프는 사용하기 쉽고 정적 전류가 적고 최소한 왜곡으로 우수한 오디오 품질을 제공하므로 휴대용 배터리 구동 장치에 이상적입니다.신뢰할 수 있고 효율적인 디자인은 다양한 프로젝트에서 고품질 오디오 증폭을위한 인기있는 선택입니다.

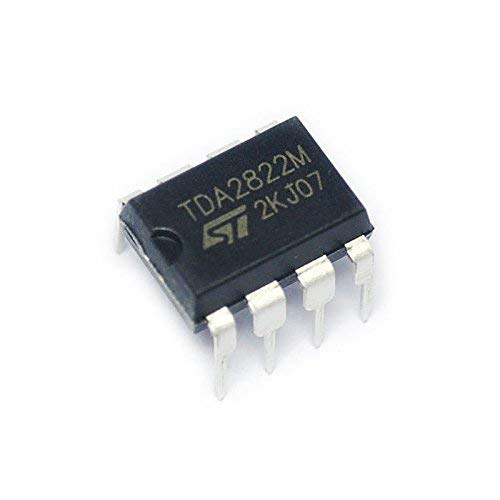

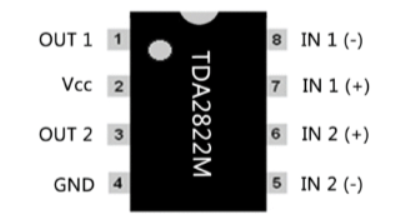

TDA2822M에 대한 핀아웃 세부 사항

핀 번호	핀 이름	핀 설명
1	출력 1	스피커를 구동하려면 IC의 출력 1
2	VCC	IC의 긍정적 인 공급 연결
3	출력 2	스피커를 구동하려면 IC의 출력 2
4	지상 (GND)	두 앰프 모두에 대한 접지 / 음성
5	입력 2 (+)	IC의 역 입력 2
6	입력 2 (-)	IC의 비 반전 2 입력
7	입력 1 (+)	IC의 비 반전 입력 1
8	입력 2 (-)	I의 역 입력 1

TDA2822M의 CAD 설계

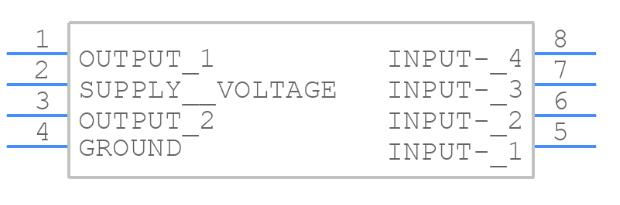

TDA2822M 기호

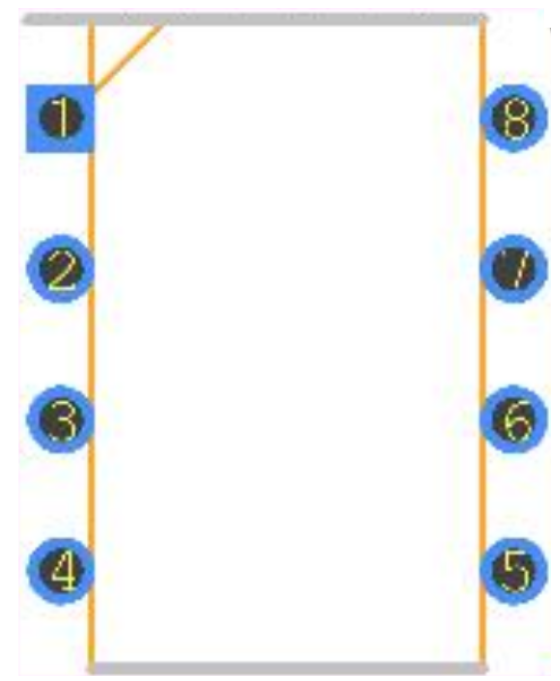

TDA2822M 발자국

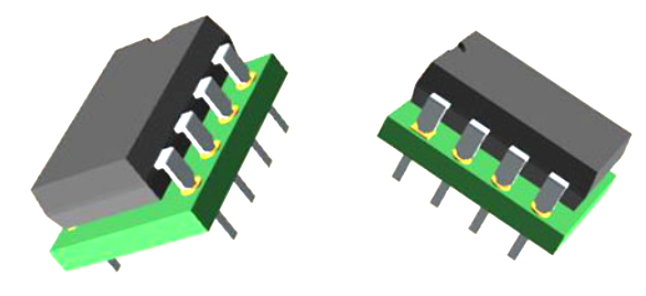

TDA2822M 3D 모델

TDA2822M을 사용한 회로 설계

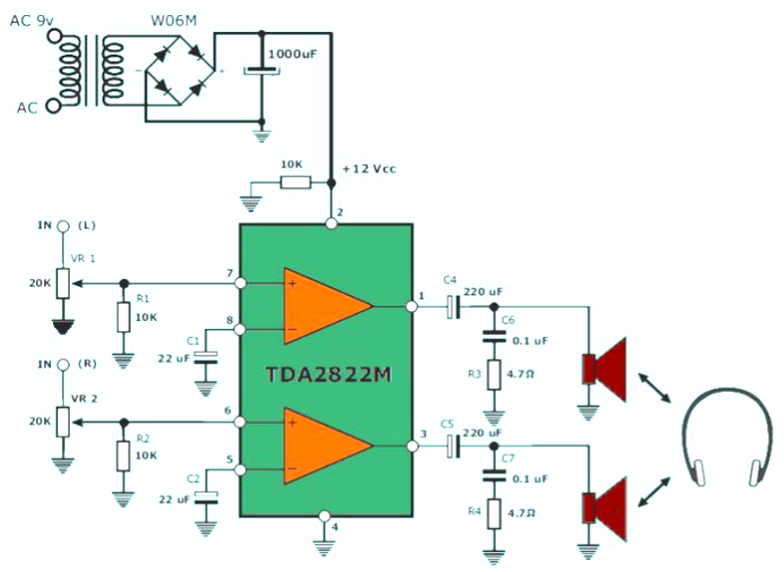

개략도 다이어그램

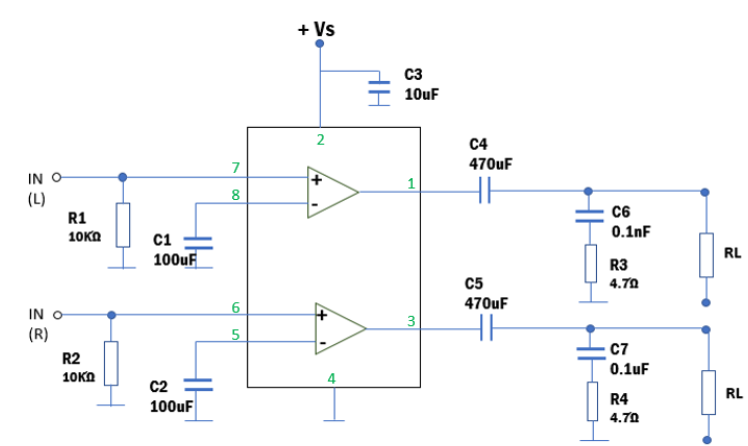

스테레오 모드의 테스트 회로

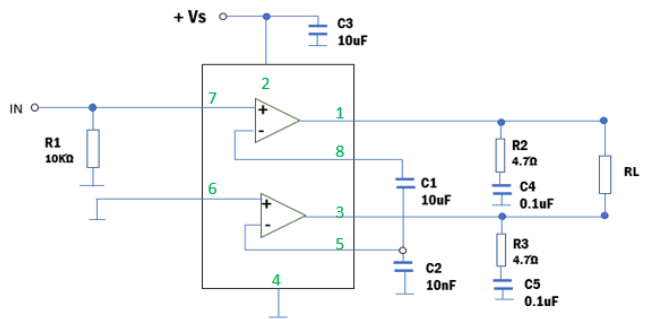

브리지 모드의 테스트 회로

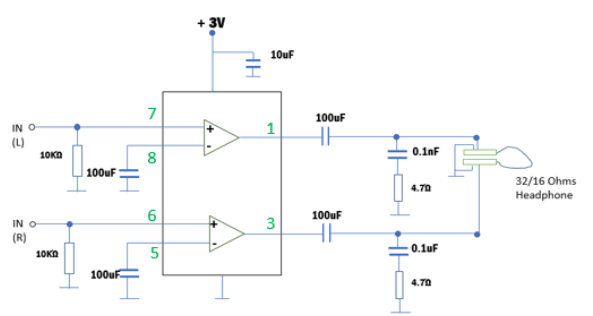

휴대용 플레이어의 일반적인 응용 프로그램

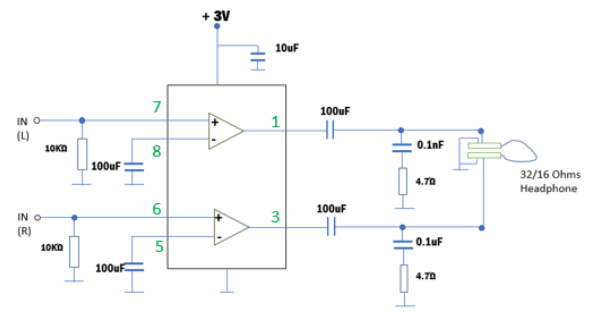

휴대용 플레이어의 저렴한 응용 프로그램

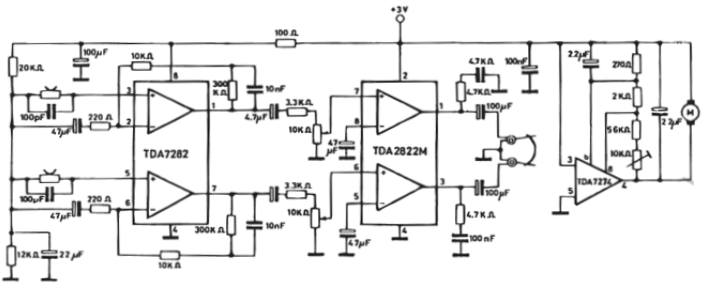

모터 속도 제어 기능이있는 3V 스테레오 카세트 플레이어

TDA2822M의 주요 기능

• 1.8V만큼 낮은 3-15V 공급에서 작동합니다.

• 명확한 오디오를 위해 3.2W 출력 전력을 제공합니다.

• 8-OHM 스피커 하중을 지원합니다.

• 강력한 신호 향상을 위해 39dB 게인을 제공합니다.

• 12mA 작동 전류 만 필요합니다.

• 입력 바이어스 전류가 0.1 µa로 특징입니다.

• 40dB 전원 공급 장치 노이즈 감소를 제공합니다.

• 최소 크로스 오버 왜곡은 원활한 오디오를 보장합니다.

• 브리지 또는 스테레오 모드에서 구성 가능.

• DIP-8 또는 SOP-8 패키지로 제공됩니다.

TDA2822M 앰프의 사양

매개 변수	값
수업	Class-ab
출력 전원	2 w
장착 스타일	구멍을 통해
유형	1 채널 모노 또는 2 채널 스테레오
패키지 / 케이스	PDIP-8
오디오 - 부하 임피던스	32 옴
THD 플러스 소음	0.20%
공급 전압 - 최대	15 v
공급 전압 -Min	1.8 v
최소 작동 온도	-40 ° C
최대 작동 온도	+150 ° C
포장	튜브
상표	stmicroelectronics
설명/기능	헤드폰/스피커
얻다	39dB
IB- 입력 바이어스 전류	100 NA
입력 유형	하나의
길이	10.92 mm
채널 수	2 채널
운영 공급 전류	1 a
공급 전압	3 V, 5 V, 9 V, 12 V
출력 전류	1 a
출력 신호 유형	차동, 단일
PD- 전력 소산	1.4 w
제품 유형	오디오 증폭기
PSRR- 전원 공급 장치 제거 비율	40dB
키	3.32 mm

오디오 시스템에서 TDA2822M의 응용

라디오의 오디오 증폭

TDA2822M은 라디오의 오디오 신호를 증폭시키는 데 이상적입니다.사운드의 선명도와 양을 향상시켜 왜곡이나 소음없이 더 나은 청취 경험을 즐길 수 있습니다.

컴퓨터 시스템의 오디오 출력 향상

TDA2822M을 사용하여 컴퓨터의 오디오 출력을 향상시킬 수 있습니다.그것은 음질을 향상시켜 영화 시청이나 게임을 더 몰입 화하는 것과 같은 멀티미디어 활동을 만듭니다.

장난감의 오디오 전원

이 앰프는 장난감에 사용하기에 적합합니다.소규모 스피커에 충분한 힘을 제공하여 더 크고 선명하게 소리를 내며 대화 형 및 음악 장난감에 특히 유용합니다.

배터리 작동하는 음악 플레이어의 사운드 경험을 풍부하게합니다

TDA2822M은 휴대용 음악 플레이어와 같은 배터리 구동 장치에서 효율적으로 작동합니다.저전력 소비를 유지하면서 오디오 출력을 최적화하여 배터리 수명이 길고 음질이 일관된 음질을 보장합니다.

저전력 오디오 증폭 요구

이 칩은 다재다능하며 다양한 저전력 오디오 증폭 작업을 처리 할 수 ​​있습니다.간단한 가제트 나 맞춤형 오디오 프로젝트의 경우 명확하고 증폭 된 사운드를위한 안정적인 솔루션을 제공합니다.

TDA2822M 사용 지침

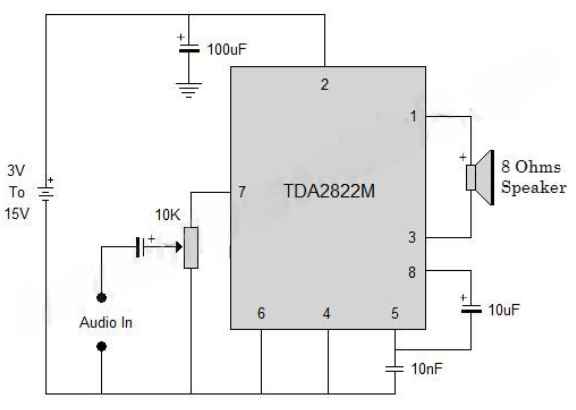

위의 다이어그램은 TDA2822M IC가 오디오 증폭기로 어떻게 사용될 수 있는지를 보여줍니다.일반적으로 모노 앰프로 설정되지만 설계를 통해 스테레오 증폭기 회로를 만들 수도 있습니다.회로는 3 내지 15V DC의 전압 범위에서 효율적으로 작동하므로 다양한 응용 분야에서 유연하게 유연합니다.

10K 가변 저항은이 설정에서 중요한 부분입니다.오디오 입력 포인트에 연결하여 증폭하려는 오디오 소스에 연결합니다.오디오 출력의 경우 8-OHM 스피커가 IC의 핀 1과 핀 3 사이에 연결되어 사운드를 명확하고 증폭시킵니다.

IC를 안정적으로 수행하기 위해 몇 가지 예방 조치가 있습니다.손상을 피하기 위해 항상 전압이 15V를 초과하지 않도록하십시오.단락으로부터 IC를 보호하고 전원을 켜기 전에 모든 배선 연결을 조심스럽게 확인하십시오.납땜시 IC를 조심스럽게 처리하여 과열을 피하십시오.극성 문제를 방지하려면 전원을 올바르게 연결하거나 보호를위한 다이오드를 포함하십시오.마지막으로, 내구성과 성능을 유지하기 위해 -40 ~ +150 도의 온도 범위 내에서 IC를 저장하고 사용하십시오.

TDA2822M에 대한 동등한 옵션

• KA2209

• KA2209B

• S1A2209A01-D0B0

• LM380

• NJM2073

TDA2822M 앰프 사용의 이점

낮은 왜곡과 소음

TDA2822M은 왜곡과 소음이 최소화 된 깨끗한 오디오 출력을 보장합니다.이것은 원치 않는 간섭이나 교란없이 고품질 사운드가 필요할 때 훌륭한 선택입니다.

내장 열 및 단락 보호

이 증폭기에는 열 및 단락 보호 기능이있어 IC 및 연결된 구성 요소를 보호하는 데 도움이됩니다.도전적인 조건에서도 오래 지속되는 성능과 안정적인 운영을 보장합니다.

최소 구성 요소가있는 간단한 디자인

TDA2822M에는 외부 구성 요소가 몇 가지 필요한 간단한 디자인이 있습니다.이 단순성을 통해 프로젝트에 쉽게 통합하여 조립 중에 시간과 노력을 절약 할 수 있습니다.

조정 가능한 게인 제어

특정 오디오 요구 사항에 맞게 앰프의 게인을 조정할 수 있습니다.이러한 유연성을 사용하면 성능을 손상시키지 않고 다양한 응용 프로그램의 오디오 출력을 미세 조정할 수 있습니다.

휴대용 오디오 장치에 이상적입니다

저전력 소비와 소형 크기는 TDA2822M을 휴대용 오디오 장치에 적합하게 만듭니다.배터리 작동 스피커이든 핸드 헬드 음악 플레이어이든이 앰프는 배터리를 신속하게 배출하지 않고 효율적으로 성능을 발휘합니다.

스테레오 사운드 용 듀얼 채널

듀얼 채널 구성을 통해 IC는 스테레오 사운드를 지원할 수 있습니다.이 기능은 장치에보다 몰입감 있고 균형 잡힌 출력을 제공하여 오디오 경험을 향상시킵니다.

저전압 및 전류에서 작동합니다

앰프는 저전압 및 전류로 작동하도록 설계되어 광범위한 저전력 장치와 호환됩니다.이는 우수한 오디오 품질을 유지하는 에너지 효율적인 시스템을 구축하는 데 도움이됩니다.

쉽고 컴팩트 한 디자인

TDA2822M의 소형 크기와 사용 편의성은 프로젝트에 통합을 단순화합니다.초보자이든 숙련 된 건축업자이든,이 IC는 설계 프로세스를 복잡하게하지 않고 편의성과 신뢰성을 제공합니다.

TDA2822M의 최대 등급

상징	매개 변수	값	단위
대	공급 전압	15	다섯
io	피크 출력 전류	1	에이
PTOT	tamb = 50 ° C에서의 총 전력 소실	1	w
	Tcase에서 총 전력 소실 = 50 ° C	1.4	w
TSTG, TJ	저장 및 정션 온도	-40, +150	° C

TDA2822M에 대한 제조업체 정보

TDA2822M은 반도체 솔루션의 전 세계적으로 인정 된 리더 인 STMICROELECTRONICS (STM 또는 STMICRO)에 의해 생성됩니다.Stmicroelectronics는 실리콘 설계 및 시스템 통합에 대한 전문 지식을 결합하여 광범위한 마이크로 전자 제품을 만드는 것을 전문으로합니다.

이 회사는 고급 제조 기능과 광범위한 지적 부동산 (IP) 포트폴리오로 유명하여 혁신적인 제품을 개발할 수 있습니다.Stmicroelectronics는 System-on-Chip (SOC) 기술의 핵심 플레이어로, 현대 기술 수렴을 주도하는 트렌드를 지원합니다.그들의 솔루션은 다양한 산업에서 널리 사용되며 모든 제품의 신뢰성과 품질을 보장합니다.
