기전력(EMF): 정의, 공식, 유형 및 작동 방식

이 기사에서는 기전력(EMF)이 무엇인지, 그리고 이것이 회로를 통해 전류를 구동하는 에너지를 공급하는 방법에 대해 알아봅니다.EMF가 배터리, 발전기, 태양전지와 같은 소스 내부에서 어떻게 작동하는지, 그리고 내부 저항이 전압에 어떤 영향을 미치는지 확인할 수 있습니다.또한 다양한 유형의 EMF와 이를 설명하는 데 사용되는 공식을 살펴보겠습니다.마지막에는 EMF가 어떻게 측정되고 전위차와 어떻게 다른지 이해하게 될 것입니다.

카탈로그

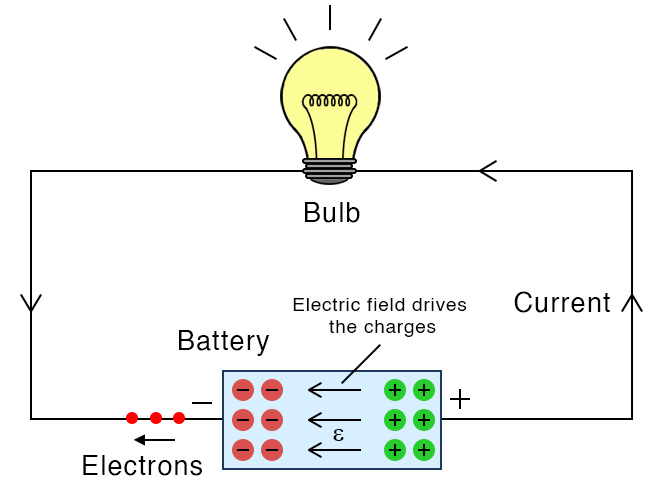

그림 1. 회로의 기전력(EMF)

기전력이란 무엇입니까?

기전력(EMF)은 회로를 통해 전류를 구동하는 소스에 의해 생성된 전압입니다.이름에도 불구하고 이는 실제 "힘"이 아니라 배터리, 발전기, 태양전지 및 기타 에너지 변환 시스템과 같은 장치에서 단위 전하당 공급되는 에너지입니다.EMF는 소스가 부하에 공급할 수 있는 전기 에너지의 양을 정의합니다.위 그림은 기전력(EMF)이 에너지원 내부에서 전하를 구동하고 회로를 통해 전류 흐름을 시작하는 방법을 보여줍니다.

기전력은 어떻게 작동하나요?

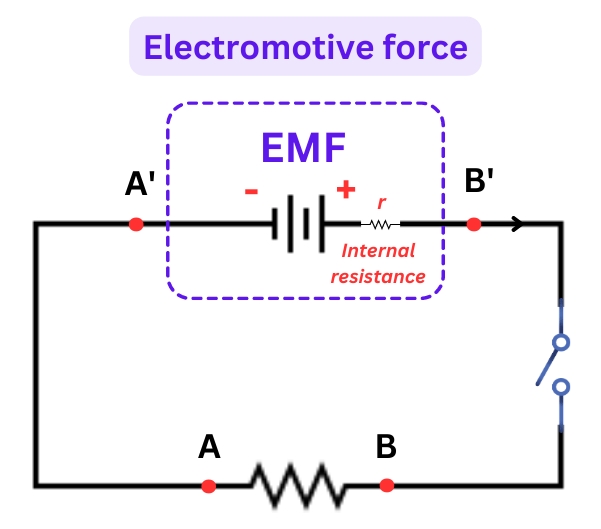

그림 2. EMF 작동 원리

위 그림은 기전력(EMF)이 에너지원 내부에 전위차를 생성하고 유지하는 방법을 보여줍니다.EMF는 다른 형태의 에너지를 전기 에너지로 변환하고 소스 내부의 전하를 분리하고 단자에 전압을 설정하는 방식으로 작동합니다.

배터리에서는 전기화학적 반응으로 전하가 이동하는 반면, 발전기에서는 자기장의 변화가 전자기 유도를 통해 전하를 밀어냅니다.모든 경우에 EMF는 내부 전기장에 대해 전하를 유도하는 작업을 수행합니다.

회로가 닫히면 이 전위차로 인해 전류가 흐르게 됩니다.열려 있으면 EMF가 여전히 존재하지만 전류를 생산할 수 없습니다.이 다이어그램에는 전류가 흐를 때 단자 전압을 감소시키는 소스의 내부 저항(r)도 표시됩니다.

기전력의 공식

배터리의 표준 방정식은 다음과 같습니다.

또는 동등하게,

어디에:

• ε = 기전력

• V = 단자 전압

• 나 = 현재

• R = 외부/부하 저항

• r = 소스의 내부 저항

두 형태 모두 EMF, 단자 전압 및 내부 저항 간의 동일한 관계를 표현합니다.

기전력의 종류

다양한 기술은 다양한 메커니즘을 통해 EMF를 생성합니다.

화학 EMF

화학적 EMF는 배터리와 셀 내부의 전기화학 반응이 전하를 분리하여 전위차를 생성할 때 생성됩니다.화학 에너지가 전류를 구동하는 전기 에너지로 직접 변환되기 때문에 일종의 EMF로 간주됩니다.전자기 또는 태양 EMF와 달리 화학적 EMF는 움직임이나 빛에 의존하지 않고 화학적 프로세스에만 의존합니다.

전자기 EMF

전자기 EMF는 도체가 변화하는 자기장을 경험할 때 발생하며, 이는 패러데이 유도 법칙에 따라 전압을 유도합니다.이러한 유형의 EMF는 발전기, 교류 발전기, 변압기와 같은 장치에서 생성됩니다.화학적 EMF와 비교하면 화학적 반응보다는 기계적 운동이나 자속 변화에 의존합니다.

태양광 또는 광전지 EMF

태양광 또는 광전지 EMF는 햇빛의 광자가 반도체 재료의 전자에 에너지를 공급하여 전자가 자유롭게 움직이고 전압을 생성할 때 생성됩니다.빛 에너지가 전기 에너지로 직접 변환되기 때문에 일종의 EMF로 분류됩니다.화학 또는 전자기 EMF와 달리 광전지 EMF는 움직이는 부품이 필요하지 않으며 전적으로 빛의 강도에 따라 달라집니다.

열전 EMF

열전 EMF는 서로 다른 금속의 두 접합에 온도 차이가 발생하여 전하 캐리어가 뜨거운 영역에서 차가운 영역으로 이동할 때 생성됩니다.이러한 온도에 따른 전하 분리는 측정 가능한 EMF를 형성하며, 이것이 바로 열전대가 이 메커니즘에 의존하는 이유입니다.태양 또는 전자기 EMF와 달리 열전 EMF는 빛이나 자기장이 아닌 열 에너지에만 의존합니다.

압전 EMF

압전 EMF는 특정 결정질 재료에 기계적 응력이 가해지면 구조 내에서 전하가 이동하게 될 때 발생합니다.이러한 응력으로 인한 전하 분리는 전압을 생성하므로 기계적 에너지 변환을 기반으로 하는 EMF의 고유한 범주가 됩니다.화학적 또는 열전 EMF와 비교하여 압전 EMF는 압력 변화에 거의 즉각적으로 반응하며 열, 빛 또는 화학 반응이 필요하지 않습니다.

기전력 측정

정확한 EMF 측정은 전력 시스템 평가, 배터리 진단 및 전기 테스트에 중요합니다.

전압계 사용

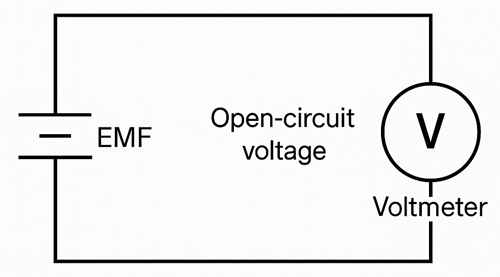

그림 3. 전압계를 사용한 EMF 측정

위 그림은 소스의 EMF를 측정하는 데 사용되는 간단한 개방 회로 설정을 보여줍니다.전압계는 소스의 개방형 단자에 연결하여 EMF를 측정하므로 전류 흐름 없이 전체 전압을 읽을 수 있습니다.전압계의 높은 내부 저항은 부하를 방지하고 소스의 내부 저항이 측정에 영향을 미치지 않도록 하기 때문에 유효한 방법으로 간주됩니다.전위차계나 디지털 계측기에 비해 전압계는 사용이 더 간단하고 빠르지만 민감한 응용 분야에서는 정밀도가 떨어집니다.

전위차계 방법

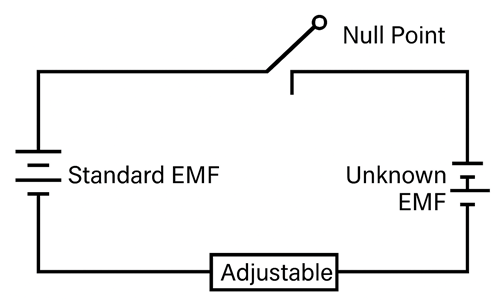

그림 4. 전위차계를 사용한 EMF 측정

위의 다이어그램은 전위차 EMF 측정에 사용되는 널 밸런스 설정을 보여줍니다.전위차계는 소스에서 전류가 흐르지 않는 널 밸런스 기술을 사용하여 알 수 없는 전압을 표준 기준과 비교하여 EMF를 측정합니다.이 방법은 로딩 오류를 완전히 제거하므로 EMF를 측정하는 가장 정확한 방법 중 하나로 간주됩니다.전압계나 DMM과 달리 전위차계는 설정이 더 느리고 복잡하지만 실험실 및 교정 작업에 탁월한 정확도를 제공합니다.

디지털 기기

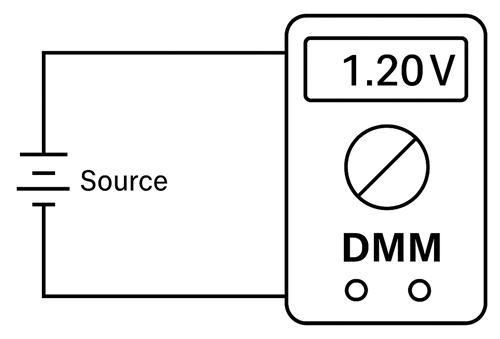

그림 5. DMM을 사용한 EMF 측정

위 그림은 디지털 멀티미터가 소스 단자에서 EMF를 직접 읽는 방법을 보여줍니다.디지털 멀티미터(DMM)는 전자 회로를 사용하여 소스 단자의 전압을 샘플링하여 EMF를 측정합니다.편리성, 디지털 정확도, 여러 전기량을 측정할 수 있는 기능이 결합되어 널리 사용됩니다.그러나 전위차계에 비해 DMM은 유한한 입력 임피던스로 인해 작은 로딩 오류가 발생할 수 있지만 다른 방법보다 더 실용적이고 사용자 친화적입니다.

기전력의 응용

EMF는 다음을 포함하여 광범위한 전기 및 전자 시스템에서 중요합니다.

• 배터리, 발전기, 태양전지로 부하에 전력 공급

• 산업 기계 및 전기 모터 구동

• UPS 장치, 차량 배터리, 재생에너지 저장장치 등 충전 시스템

• 열전대, 압전 센서 및 기타 변환기에서 측정 신호 생성

• 원격 및 휴대용 장치를 위한 에너지 수확 시스템

• 배전망 전체의 전압 수준 유지

기전력(EMF)과 전위차(PD)

다음은 EMF와 전위차의 차이로, 회로에서 각각이 어떻게 작동하는지 확인하는 데 도움이 됩니다.

측면	전동 힘(EMF)	잠재력 차이(PD)
정의	에너지 소스에서 단위 요금당 공급됨	에너지 두 지점 사이의 단위 요금당 사용
위치	발생 소스 내부	나타남 외부 구성 요소 전반에 걸쳐
회로 상태	측정됨 회로가 열려 있을 때	측정됨 전류가 흐를 때
원인	소스 요금을 부과하다	요금 흐르는 동안 에너지를 잃다
나타냅니다	합계 에너지 제공	에너지 소모됨
기호	E 또는 ε	뷔
가치 관계	항상 ≥ PD	항상 ≤ 전류가 흐를 때 EMF
내부 저항 효과	영향을 받지 않음 부하로	감소 부하/내부 저항이 에너지를 소비하는 경우
소스 예	배터리, 발전기, 태양전지	저항기, 모터, 램프
물리적 의미	드라이브 회로에 전류가 흐르다	반대하다 구성 요소를 통한 전류
일 완료	일 혐의로 완료	일 비용으로 수행
단위	볼트 (뷔)	볼트 (뷔)
존재 개방 회로에서	존재한다 열려있을 때에도	제로 열 때(현재 없음)
방향	네거티브 → 긍정적인 내부 소스	긍정적 → 외부 회로에서 음극
소스 행동	나타냅니다 소스 강도	나타냅니다 구성 요소 전체의 전압 강하

결론

기전력은 전기 소스가 어떻게 에너지를 생성하고 회로에 전달하는지 보여주기 때문에 중요합니다.다양한 형태의 EMF는 화학 반응, 자기장, 빛, 열 또는 기계적 압력에서 비롯됩니다.EMF는 여러 가지 방법으로 측정할 수 있으며 각각 다른 수준의 정확도를 제공합니다.EMF, 그 유형 및 전위차와 비교하는 방법을 이해하면 전기 시스템을 보다 효과적으로 작업하는 데 도움이 됩니다.
