LM358과 LM393의 차이가 설명되었습니다

LM358 및 LM393은 전자 제품의 다른 목적을 달성하는 널리 사용되는 통합 회로입니다.LM358은 신호 증폭 및 처리에 이상적인 듀얼 작동 증폭기이며, LM393은 전압을 비교하고 외부 하중을 구동하도록 설계된 듀얼 비교기입니다.이 기사는 해당 기능, 사양 및 응용 프로그램을 탐색하여 귀하의 역할을 이해하고 귀하의 요구에 맞는 올바른 것을 선택할 수 있도록 도와줍니다.

목록

LM358 및 LM393 ICS 소개

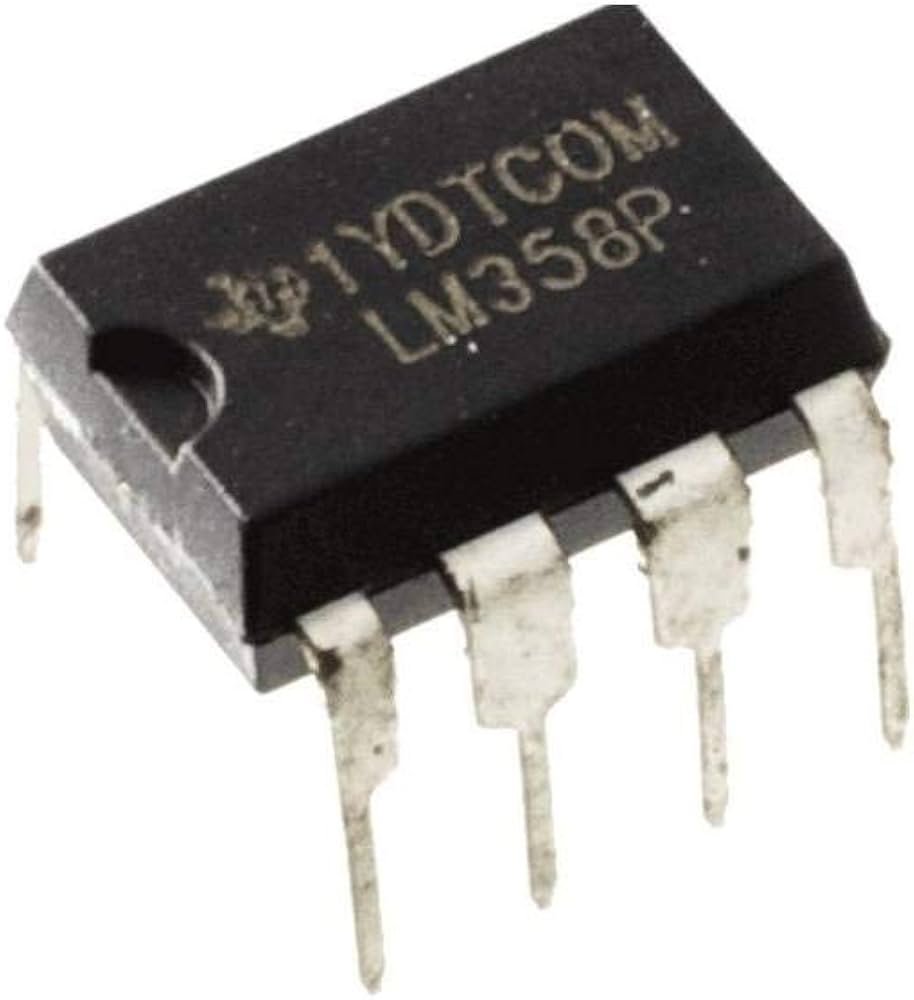

LM358 IC의 개요

그만큼 LM358 단일 전원에서 실행할 수있는 2 개의 작동 증폭기 (OP-AMPS)가있는 다목적 통합 회로입니다.본질적으로 LM324 Quad Op-Amp의 스케일 다운 버전으로 4 개의 유사한 증폭기가 포함됩니다.LM358이 눈에 띄게 만드는 것은 전원 공급 장치 범위와 일치하는 광범위한 입력 전압에서 작동하는 능력입니다.

이 IC의 주목할만한 특징 중 하나는 매우 낮은 기본 입력 오프셋 전압이며 이는 2MV에 불과합니다.이것은 상자 밖에서 정확한 성능을 제공한다는 것을 의미합니다.전력 소비는 또한 공급 전압에 관계없이 전형적인 전류가 500UA 및 최대 700UA의 효율적입니다.

온도 내성은 LM358의 또 다른 강도입니다.0 ° C에서 70 ° C 사이의 주변 온도에서 최대 접점 온도 등급이 150 ° C 인 다양한 환경에 적합합니다.전반적으로 LM358은 컴팩트 한 패키지로 안정적이고 일관된 성능을 제공합니다.

LM393 IC의 개요

그만큼 LM393 전압 비교기로 사용하도록 특별히 설계된 통합 회로이며 LM358 작동 증폭기와 구별됩니다.많은 OP-AMPS가 비교기로 기능 할 수 있지만, LM393은 개방형 수집기 출력으로 인해 눈에 띄게됩니다.이 기능은 외부 구성 요소를 연결하는 데 더 많은 유연성을 허용하므로 하중 구동에 특히 효과적입니다.

LM393의 주요 기능 중 하나는 최대 50V 및 50MA의 하중을 처리하는 기능입니다.이로 인해 일반적인 TTL, MOS 및 RTL 로직 레벨을 사용하는 데 실용적인 선택이됩니다.또한 출력 트랜지스터는 시스템 접지에서 하중을 분리하여 응용 프로그램에 다양성과 안전성을 추가 할 수 있습니다.이러한 작업을 처리하기위한 비교기를 찾고 있다면 LM393은 신뢰할 수 있고 효율적인 고려 옵션입니다.

LM358 및 LM393 IC의 상세한 사양

매개 변수	사양
작동 전압 범위 (단일 공급)	2.0 VDC ~ 36 VDC
분할 공급 범위	± 1.0 VDC ~ ± 18 VDC
현재 소비 (공급과 무관)	0.4 MA
입력 바이어스 전류	25 NA
입력 오프셋 전류	5.0 NA
입력 오프셋 전압	5.0 MV (최대)
공통 모드 범위를 입력합니다	지면으로 확장됩니다
차동 입력 전압 범위	전원 공급 장치 전압과 같습니다
출력 전압 호환성	DTL, ECL, TTL, MOS 및 CMOS 로직 레벨
ESD 클램프	내구성 향상을위한 입력에 존재합니다
자동차 응용 프로그램	AEC -Q100 및 PPAP 표준을 준수하는 "NCV"접두사
환경 준수	PB-free, 할로겐 프리, BFR 프리, ROHS 준수

LM358 및 LM393 IC의 핀아웃 세부 사항

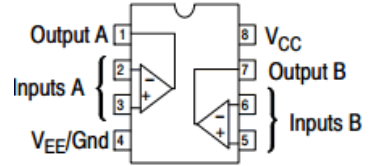

LM358 핀 구성

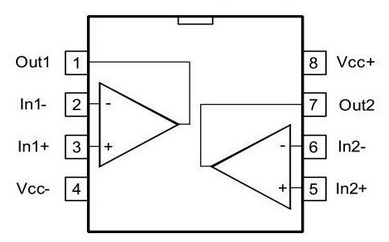

LM393 핀 구성

LM358 및 LM393의 핀 기능

핀 번호	핀 이름	설명
1	출력 1	op-amp 1의 출력
2	입력 1-	OP-AMP 1의 역 입력
3	입력 1+	OP-AMP 1의 비 반전 입력
4	Vee, Gnd	지면 또는 음수 공급 전압
5	입력 2+	OP-AMP 2의 비 반전 입력
6	입력 2-	OP-AMP 2의 역 입력
7	출력 2	OP-AMP 2의 출력
8	VCC	양의 공급 전압

LM358 및 LM393의 주요 기능 비교

사양	LM358	LM393
공급 전압	32V, +/- 16V	36V, +/- 18V
차동 입력 전압	32V	36v
입력 오프셋 전압	3MV Max.	5MV 최대.
입력 바이어스 전류	100na max.	250NA MAX.
공통 모드 범위를 입력합니다	0V ~ V+ -2V	0V ~ V+ -1.5V
큰 신호 전압 게인	100V/MV 타이핑.	200V/MV 타이핑.
대역폭	1MHz	지정되지 않았습니다

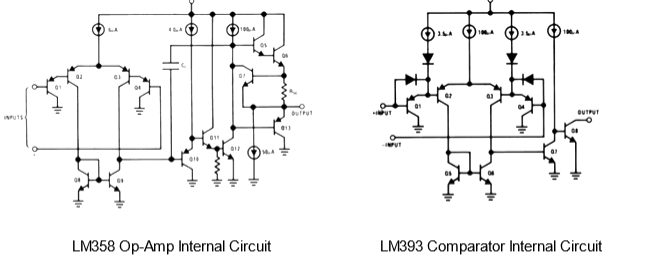

LM358 및 LM393의 내부 아키텍처 비교

LM358 및 LM393의 내부 디자인을 처음 보면 비슷해 보일 수 있습니다.그러나 긴밀한 분석은 고유 한 용도 및 사양과 일치하는 주요 차이점을 보여줍니다.

두 IC는 "Darlington-Connected"PNP 트랜지스터와 유사한 입력 단계를 사용하여지면에 가까운 신호를 감지 할 수 있습니다.그러나 차동 단계의 현재 수준은 다릅니다.LM393은 더 높은 전류에서 작동하여 출력을 빠르게 증폭시키고 전환하는 데 도움이됩니다. 비교기로서의 역할의 필수 특성입니다.반면, 선형 앰프로 설계된 LM358은 이러한 전류가 필요하지 않으므로이 차이는 작동에 덜 중요합니다.

가장 눈에 띄는 구별은 출력 단계에 있습니다.LM393은 전압 레벨 사이의 빠른 전환에 최적화 된 더 간단한 출력 설계를 가지고 있으며, 이는 비교기로서의 기능에 적합합니다.Open-Collector 출력은 외부 구성 요소를 연결하는 데 더 많은 유연성을 제공합니다.대조적으로, LM358은 완전히 선형 출력 단계를 가지고있어 입력과 출력 사이의 부드럽고 지속적인 관계를 제공합니다.이러한 구조적 차이는 해당 응용 분야에서 각 IC의 특정 강점을 강조합니다.

LM358 및 LM393의 응용

LM358 응용 프로그램

• 트랜스 듀서 증폭기

LM358은 트랜스 듀서 앰프에 적합하며 센서와 같은 장치의 신호를 처리하여 사용 가능한 형식으로 변환합니다.이중 작동 증폭기를 사용하면 많은 환경에서 이러한 작업을 효율적으로 처리 할 수 ​​있습니다.

• 기존의 OP-AMP 회로

이 IC는 일반적으로 증폭, 버퍼링 또는 처리 신호와 같은 기본 작동 증폭기 회로에서 사용됩니다.신뢰할 수있는 성능과 유연성으로 인해 일반적인 목적 응용 프로그램에 인기있는 선택이됩니다.

• 통합 자, 차별화 요소, 여름, 부가자 및 전압 추종자

LM358은 통합, 차별화 및 신호 추가를 포함하여 다양한 수학 및 신호 처리 기능을 지원합니다.또한 전압 추종자 역할을 할 수 있으며 회로에서 전압 레벨을 안정화시킬 수 있습니다.

• DC 게인 블록, 디지털 멀티 미터 및 오실로스코프

안정적인 DC 게인을 제공하는 능력은 신호를 측정하고 분석하는 데 정확성과 신뢰성이 필요한 멀티 미터 및 오실로스코프와 같은 장치에서 가치가 있습니다.

• 루프 제어 및 규제를위한 비교기

LM358은 또한 피드백 제어 시스템에서 비교기 역할을 할 수 있습니다.전류 또는 전압의 정확한 조절이 필요한 응용 분야에서 꾸준한 작동을 유지하는 데 도움이됩니다.

LM393 응용 프로그램

• 전압 비교 회로

LM393은 전압 비교를 위해 특별히 설계되었습니다.두 개의 입력 전압을 비교하고 명확한 출력 신호를 전달하므로 정밀 작업에 이상적입니다.

• 운전 릴레이, 램프 및 모터

Open Collector 출력으로 LM393은 릴레이, 램프 및 모터와 같은 외부 장치를 제어하여 다양한 응용 분야에서 효율적인로드 드라이브 기능을 제공 할 수 있습니다.

• Zero Crossing Detectors

이 IC는 AC 신호가 전압 레벨을 가로 지르는 지점을 감지 해야하는 회로에서 일반적으로 사용되어 신호 동기화를위한 적절한 타이밍을 보장합니다.

• 피크 전압 감지기

LM393은 신호에서 가장 높은 전압을 감지하여 신호 분석 또는 보호 회로와 같은 응용 분야에서 유용 할 수 있습니다.

• 고전압 보호 및 경고 시스템

고전압을 처리하는 능력을 통해 LM393은 보호 시스템에서 역할을 수행 할 수 있으며, 여기서 안전하지 않은 전압 레벨을 모니터링하고 반응합니다.

• 발진기 회로

LM393은 종종 발진기 회로에서 발견되며 타이밍 또는 파형 응용 분야에 대한 일관된 신호를 생성하여 전자 시스템의 다양성을 향상시킵니다.

LM358 및 LM393의 등가

LM358 등가

• LM358A

• LM358E

• LM358-N

• LM358W

LM393 등가

• LM358

• TL082

• LM311

LM358과 LM393의 주요 차이점

LM358	LM393
이중 작동 증폭기	이중 비교기
비교적 더 나은 입력 사양	상대적으로 더 나쁜 입력 사양
입력이있는 출력 선형	비선형 출력
부정적인 피드백으로 안정적입니다	긍정적 인 피드백으로 안정적입니다

결론

LM358 및 LM393은 다양한 응용 프로그램을 위해 설계된 다목적이고 신뢰할 수있는 IC입니다.LM358은 신호를 증폭시키고 처리하는 데 이상적이며 LM393은 전압과 구동 하중을 비교할 때 탁월합니다.그들의 특징과 차이점을 이해하면 필요에 맞는 올바른 것을 선택하는 데 도움이됩니다.두 IC는 전자 제품의 광범위한 작업을위한 실용적인 솔루션을 제공합니다.
