현재 분배기 회로 및 분배기 공식의 효과적인 사용

전기 회로의 탐색, 특히 병렬 구성에서 전류 및 전압 분포의 역학은 전기 공학 및 물리학의 초석입니다.이 기사는 평행 회로의 복잡성을 탐구하며, 다양한 지점 간의 전류 분포를 지배하는 기본 원칙에 중점을 둡니다.현재의 분배기 규칙 (CDR)에 대한 자세한 검사 및 전압 분배기 규칙과의 비교를 통해이 논의는 엔지니어와 기술자가 이러한 원리를 활용하여 전기 회로를 효율적으로 설계하고 분석하는 방법을 밝힙니다.이 기사는 수학적 모델, 실제 예제 및 이론적 프레임 워크를 사용함으로써, 더 안전한 전기 시스템 설계에서 회로 기능 최적화에 이르기까지, 병렬 회로의 현재 분열과 실제 응용 분야에서 이러한 부서의 영향을 어떻게 분열시키는 지에 대한 포괄적 인 이해를 제공하고자합니다.

목록

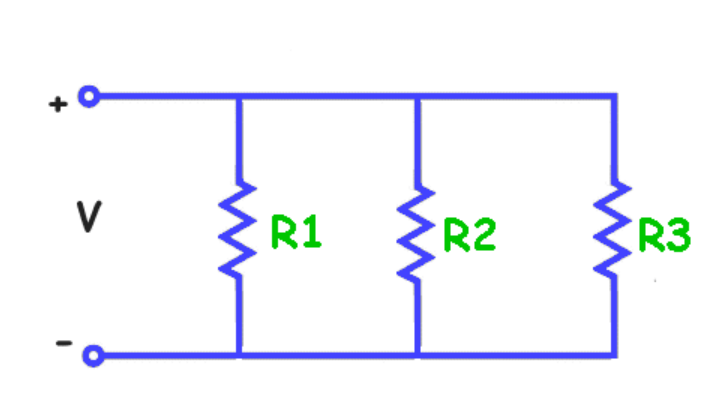

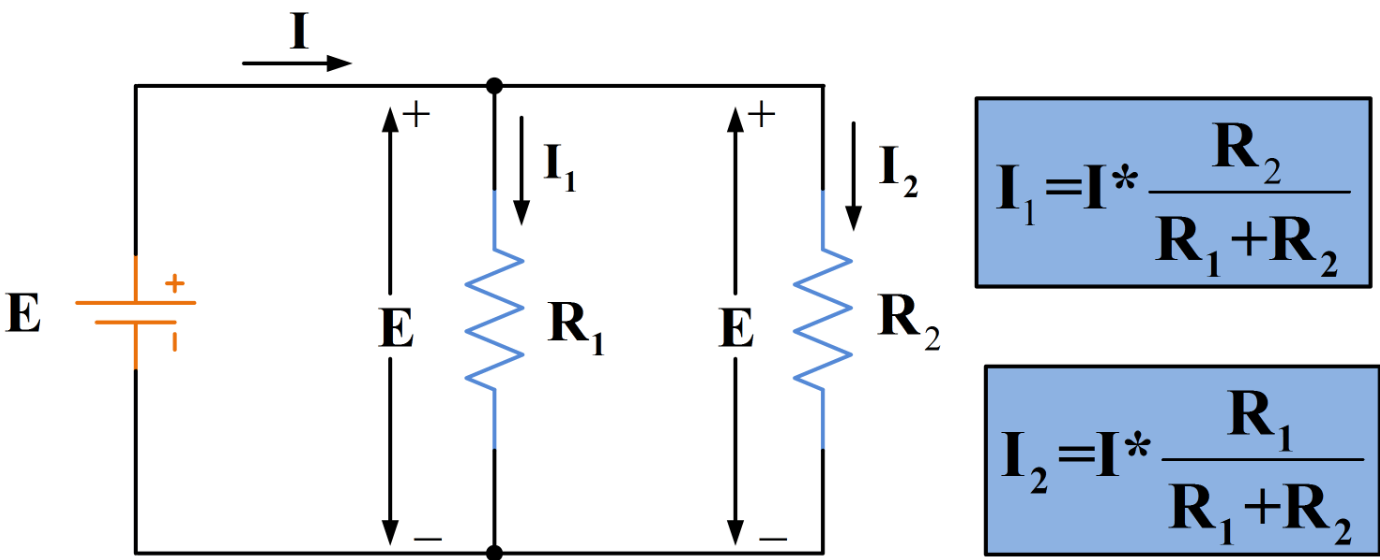

그림 1 : 회로의 전류 비율

전기 회로의 전류 비율 분석

병렬 회로에서, 전류는 각 지점의 저항에 기초하여 다양한 가지 사이에서 분할됩니다.이 개념은 전압 분배기와 비슷하지만 대신 전류에 적용됩니다.R3과 비교하여 R1과 같은 회로의 모든 저항을 통해 흐르는 전류는 소스 전압이 변경 되더라도 고정 비율을 유지합니다.예를 들어, R1을 통한 전류가 항상 R3의 두 배인 경우,이 비율은 소스 전압의 변동에 관계없이 꾸준히 유지됩니다.이 예측 가능한 행동은 Ohm의 법칙에 의해 설명되며,이 법은 평행 회로의 저항을 통한 전류가 저항에 반비례한다는 것을 나타냅니다.

병렬 회로는 전류 분배기 역할을하며 소스에서 총 전류를 저항과 반비례하는 부분으로 분할합니다.이것은 수학적으로 표현 될 수 있습니다
어디저항을 통한 전류입니다그리고 모든 병렬 구성 요소의 일정한 전압입니다.이 관계는 병렬 회로의 전류 부문이 저항 값뿐만 아니라 전류 보존의 원리에 의존한다는 것을 보여줍니다.

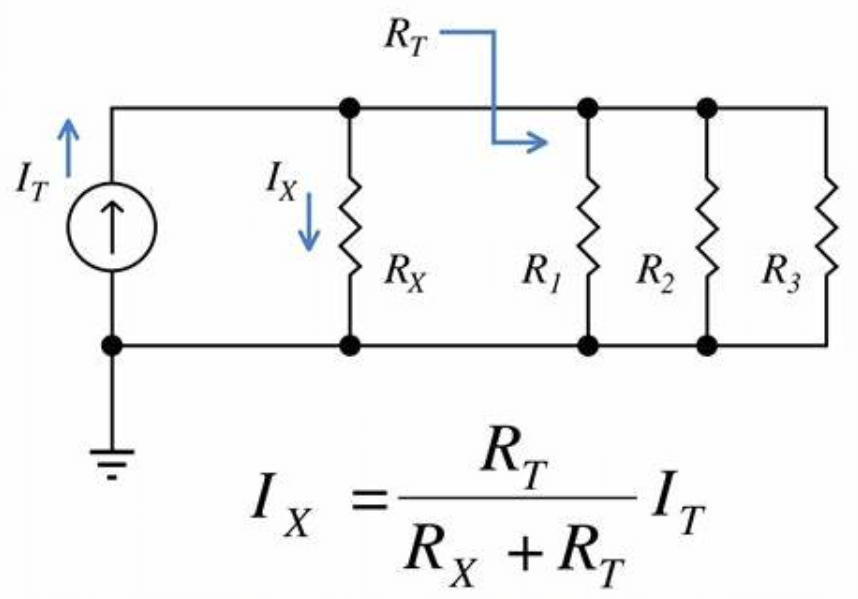

그림 2 : 현재 분배기 공식

현재 분배기 공식 마스터 링

현재의 분배기 공식은 병렬 저항 회로에서 전류 흐름을 분석하기위한 전기 공학의 기본 개념입니다.병렬 회로의 모든 분기를 통한 전류는 모든 가지의 총 저항과 비교하여 해당 분기의 저항에 반비례한다는 것을 보여줍니다.이를 통해 회로의 다른 경로에 전류가 어떻게 분포되는지 결정하는 과정을 단순화하는 데 도움이됩니다.

이를 정량적으로 표현하기 위해, 병렬 회로에서 저항을 통한 전류는 다음을 사용하여 계산된다.

여기, 병렬 네트워크에 들어가는 총 전류는 병렬 네트워크의 동등한 저항입니다각 분기의 저항을 나타냅니다.

이 공식은 엔지니어와 기술자에게 필요합니다. 각 구성 요소의 전압을 측정하지 않고 병렬 회로의 모든 분기에서 전류를 예측할 수 있기 때문입니다.계산을 단순화하는 것 외에도 원하는 현재 특성을 갖는 설계 회로에 도움이됩니다.이 최적화는 전원 공급 장치와 같은 시스템의 성능을 향상시키고 구성 요소가 현재 한도 내에서 작동하도록하여 안전을 보장하기위한 역동적입니다.

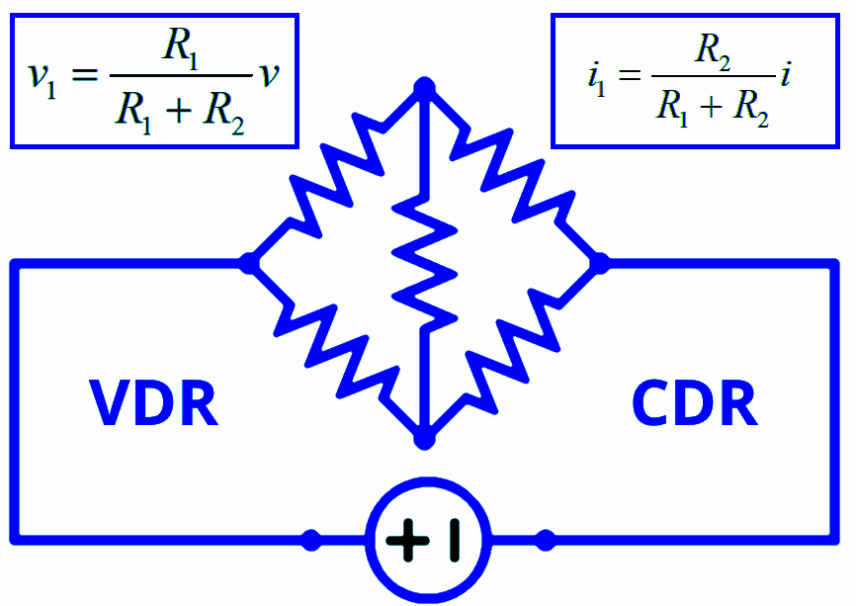

그림 3 : 현재 분배기 및 전압 분배기 공식

전류 분배기 공식과 전압 분배기 공식 비교

전압과 현재 분배기 방정식의 차이와 유사성을 이해하면 저항 비율을 잘못 적용하는 것과 같은 실수를 방지 할 수 있습니다.두 공식 모두 저항에 따라 구성 요소에 총 입력 (전류 또는 전압)을 분배하지만 다른 조건에서 작동하며 저항에 대한 뚜렷한 접근 방식을 사용합니다.

현재 분배기 공식은 평행 회로에서 사용하여 특정 분기를 통한 전류를 찾습니다.분지의 전류는 총 평행 저항에 비해 저항에 반비례한다는 것을 보여줍니다.이는 저항이 낮은 지점이 총 전류의 비율이 더 높다는 것을 의미합니다.전압 분배기 공식은 직렬 회로에 적용되며 특정 구성 요소의 전압을 계산합니다.구성 요소의 전압은 총 시리즈 저항에 비해 저항에 비례한다는 것을 나타냅니다.따라서 저항이 높은 구성 요소는 총 전압 강하의 점유율이 더 큽니다.

두 공식 모두 키의 비율 (1 미만)의 비율을 생성하여 분배기로서의 기능을 강조합니다.입력 (전류 또는 전압)을 값을 높이기보다는 더 작은 비례 부품으로 분할합니다.올바른 공식을 사용하려면 회로가 직렬인지 병렬인지 식별하는 것이 필요합니다.이 차이는 입력이 어떻게 분할되는지를 결정합니다 - 일련의 경로를 따라 평행 경로 또는 전압 사이의 통화.

전기 계량기에서 현재 분배기의 사용을 탐색합니다

전류 분배기는 전기 미터 회로에 필요하므로 전류 흐름을 정확하게 제어하여 전기 사용량을 정확하게 측정 할 수 있습니다.이 회로는 종종 민감한 기기를 통해 전류의 특정 분율을 지시해야하며, 이는 현재 분배기 공식으로 계산 된 션트 저항을 사용하여 달성됩니다.

표준 기기가 직접 처리 할 수없는 큰 전류를 측정하도록 설계된 전기계를 고려하십시오.션트 저항을 측정 장치와 평행하게 배치함으로써, 현재 분배기 공식은 미터를 통한 전류 흐름의 안전하고 미리 정해진 분율 만 보장합니다.

계산에는 미터의 저항과 결합 된 분로 저항 값을 선택하는 것이 포함됩니다.여기, 총 전류이고미터의 저항입니다 션트 저항의 저항입니다.신중하게 선택함으로써 , 엔지니어는 미터를 통한 전류를 제어하여 안전한 운영 한도 내에 유지하면서 총 전력 사용 계산에 대한 정확한 데이터를 제공 할 수 있습니다.

그림 4 : 현재 분배기 규칙

계산에서 현재 분배기 규칙을 사용하기위한 세부 절차

현재 분배기 규칙 (CDR)을 사용하여 병렬 회로에서 전류 분포를 계산하려면 정확성과 신뢰성을 보장하기 위해 체계적인 접근이 필요합니다.

1 단계 : 회로 구성을 확인하십시오

먼저 회로가 병렬로 배열되어 있는지 확인하십시오.CDR은 모든 구성 요소의 전압이 동일하지만 저항 값에 따라 달라질 수있는 병렬 회로에만 적용됩니다.

2 단계 : 총 전류를 결정합니다

다음으로 병렬 회로에 들어가는 총 전류를 식별하십시오.이것은 실험 데이터에서 직접 측정하거나 OHM의 법칙을 사용하여 도출 될 수 있습니다.OHM의 법칙을 사용하는 경우 총 전압을 회로의 등가 저항으로 나누어 총 전류를 계산하십시오.

3 단계 : 동등한 저항을 계산합니다

평행 분지의 총 저항을 계산하십시오.이것은 모든 개별 저항의 역수의 합의 상호를 찾음으로써 이루어집니다.

4 단계 : 각 지점의 전류를 계산합니다

회로의 각 분기에 대해 CDR 공식을 적용하여 개별 전류를 결정하십시오.어디지점의 저항이 분석되는 것입니다.

5 단계 : 여러 가지에 대해 반복하십시오

회로에 여러 개의 분기가있는 경우 각 분기에 대한 계산을 반복하십시오.모든 저항과 전류가 정확하게 설명되도록하십시오.

6 단계 : 확인 및 검증

마지막으로, 모든 분기의 전류 합이 회로에 들어가는 총 전류와 동일인지 확인하여 계산을 확인하십시오.이것은 전류 보존 원칙과 일치합니다.또한 측정 또는 해석의 오류를 방지하기 위해 가정 된 극성 및 현재 방향을 확인하십시오.

회로 설계에 현재 분배기 규칙을 적용 할 수있는 잠재 고객 분류

현재의 분배기 규칙 (CDR)은 다양한 전기 공학 응용 분야에서 정확한 전류 분포를 위해서는 효과적인 회로 설계 및 관리에 중요한 역할을합니다.특히 평행 회로에서 고르지 않은 하중을 처리하는 데 특히 가치가 있으며, 여기서 각 지점에서 전류 흐름의 정확한 예측을 제공합니다.이를 통해 구성 요소가 올바르게 정격되고 과부하의 위험없이 특정 전류를 처리 할 수 ​​있으며, 이는 다른 전류 하중이 발생하는 가지가있는 회로에서 심각합니다.또한, CDR은 과열로 인해 손상을 일으킬 수있는 회로에서 전력 소실을 제어하는 ​​데 중요한 역할을하며, 전원 공급 장치 및 모터 제어 시스템과 같은 고출력 응용의 안정성 및 효율성을 지원합니다.

CDR은 또한 여러 가지가있는 복잡한 회로에서 장점이 있습니다.엔지니어는 다양한 경로에서 전류가 어떻게 분포되는지 이해할 수있게되며, 이는 회로 레이아웃을 최적화하고 적절한 구성 요소를 선택하는 데 유리합니다.이 깊은 통찰력은 회로의 각 부분이 설계 단계, 유지 보수 및 문제 해결 중에 안전한 한계 내에서 작동하도록하는 데 도움이됩니다.전반적으로 CDR의 전류 예측 및 관리 능력은 전기 시스템의 신뢰성과 안전에 크게 기여합니다.

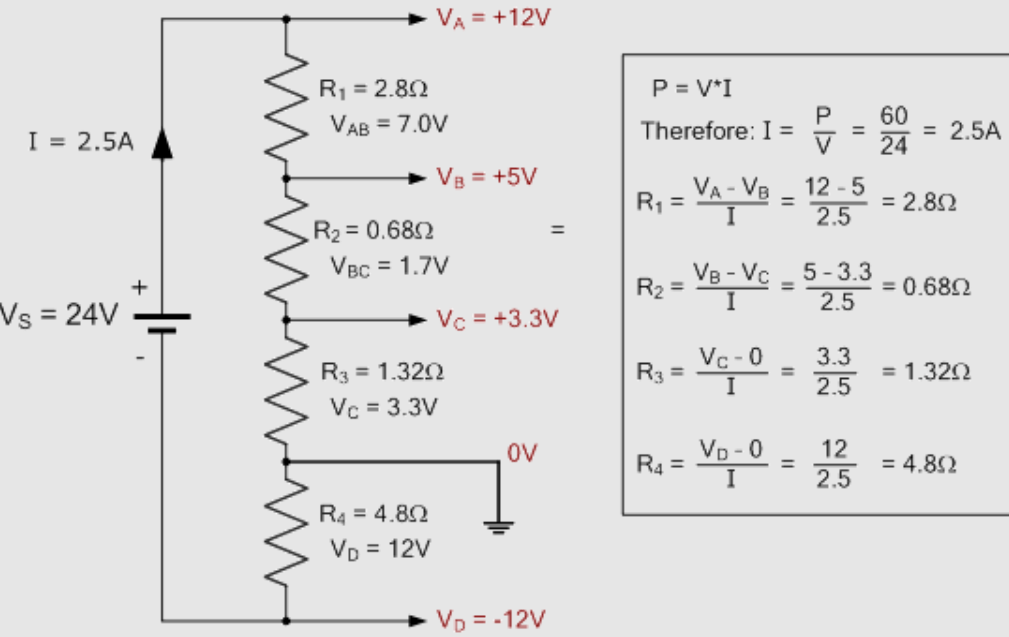

그림 5 : 저항 전류 분배기

저항 전류 분배기 회로의 설계 및 기능

저항 전류 분배기 회로는 전기 공학의 기본이며, 전류가 병렬 설정에 어떻게 분포되는지를 보여줍니다.이 회로는 전형적으로 2 개 이상의 저항을 병렬로 포함하며, 각각의 총 입력 전류의 일부를 수신 한 다음 소스에 대한 리턴 지점에서 재조합합니다.

Kirchhoff와 Ohm의 법률을 기반으로 한 기능

저항 전류 분배기의 작동은 Kirchhoff의 현재 법칙에 의존하며,이 법은 정션에 들어가는 총 전류가이를 떠나는 총 전류와 같습니다.이를 통해 각 병렬 경로를 통한 전류의 합은 초기 전류가 회로로 유입되는 것과 동일합니다.

옴의 법칙은 또한이 회로에서도 중요하므로 각 저항을 통해 전류를 계산하는 방법을 제공합니다.병렬 회로의 모든 저항에 걸친 전압이 일정하므로 Ohm의 법칙은 각 분기의 전류 계산을 쉽게 할 수 있습니다. 어디다섯 저항을 가로 지르는 전압입니다 아르 자형_엑스 특정 지점의 저항입니다.

저항 전류 분배기 회로는 전류 부서의 간단한 예입니다.실제적으로, 다양한 구성 요소를 통해 정확한 전류 레벨이 필요한 회로를 설계하려면 이러한 전류를 제어하는 ​​방법을 분석해야합니다.예를 들어, 다른 구성 요소가 최적으로 기능하기 위해 특정 전류 수준이 필요한 시스템에서, 저항 전류 분배기는 저항 값에 따라 올바른 전류를 할당 할 수 있습니다.

컨덕턴스를 통한 현재 구분 이해

현재 분배기 회로를 분석하는 효율적인 방법은 저항 대신 컨덕턴스를 사용하는 것입니다.저항의 역수 인 컨덕턴스는 병렬 저항 회로에서 전류 분포를 이해하는 과정을 단순화합니다.

병렬 회로의 컨덕턴스

병렬 회로에서 총 전도도를 계산하는 것이 간단합니다.총 전도도G_총 각 평행 저항의 전도도의 합입니다. 어디평행 저항의 전도도입니다.

컨덕턴스를 사용하여 전류 계산

전체 컨덕턴스를 알면 각 지점을 통해 전류를 찾는 것이 더 쉬워집니다.전류 나_엑스컨덕턴스가있는 지점에서G_엑스 다음과 같이 제공됩니다.

이 공식은 컨덕턴스를 사용하여 분기 전류의 직접 계산을 허용하며, 먼저 등가 저항을 계산 한 다음 기존의 전류 분배기 규칙을 적용 할 필요성을 우회합니다.

컨덕턴스 사용은 특히 개별 및 총 저항을 계산하는 복잡한 회로에서 유리합니다.저항을 컨덕턴스로 변환하면 합이 단순화되어 현재 계산이보다 직접적으로 직접적이며 잠재적 오류가 줄어 듭니다.현재 부서에 컨덕턴스를 채택하면 회로 분석의 유연성과 효율성이 향상됩니다.

컨덕턴스를 사용하여 현재 분배기 규칙을 적용하는 방법

컨덕턴스를 사용하여 현재 분배기 규칙을 적용하면 병렬 회로에서 전류 흐름을 분석하는 명확한 방법이 제공됩니다.이 방법은 전기 전도도의 특성과 일치하며, 전류가 다른 분기에 어떻게 분포되는지에 대한 직관적 인 파악을 제공합니다.

전통적인 저항 기반 방법과 비교하여 컨덕턴스 사용은 현재 분포 계산을 단순화합니다.이 접근법에서, 각 분기의 컨덕턴스는 분자에 있으며, 더 높은 전도도 (저항)가 더 높은 전류 흐름을 초래한다는 것을 강조합니다.병렬 회로의 모든 분기를 통한 전류는 다음과 같습니다.

여기,G_엑스 지점의 컨덕턴스입니다.G_총 모든 지점의 컨덕턴스의 합계이며나_총 회로에 들어가는 총 전류입니다.이 컨덕턴스 기반 방법은 여러 평행 경로를 가진 회로의 전류 흐름에 대한 명확한 그림을 제공합니다.컨덕턴스 값이 각 구성 요소를 통해 전류가 얼마나 쉽게 흐르는 지 직접 측정하는 복잡한 시스템에서 특히 유용합니다.

현재 분배기 규칙을 활용하기위한 주요 사례

현재 분배기 규칙은 복잡한 전기 회로의 전류 흐름, 특히 다중 저항이있는 평행 분지에서 전류 흐름을 분석하는 핵심 도구입니다.이 규칙은 각 저항을 통해 개별 전류를 결정하는 데 필요합니다. 특히 직접 측정이 도전적이거나 실용적이지 않은 복잡한 네트워크에서.

병렬 저항 :이 규칙은 평행 저항 배열을 위해 특별히 설계되었습니다.예를 들어, 저항 R1 및 R2가 병렬 인 회로에서, R1과 R2 사이에 공유되는 노드에 들어가는 총 전류는 저항에 반비례합니다.이 부서는 각 지점의 전류 계산을 단순화하여 기본 전자 장치에서 고급 엔지니어링 시스템에 이르기까지 회로 분석이 다양한 응용 분야에보다 효율적이고 신뢰할 수 있도록합니다.

균일 전압 요구 사항 : 현재 분배기 규칙을 적용하기위한 핵심 조건은 각 평행 분지에서 동일한 전압을 갖습니다.이 균일 전압은 각 저항에 대해 동일한 전압 레벨을 가정하면 정확한 계산을 보장합니다.전압 불일치가있는 경우 소스 변환과 같은 회로 수정 (전압 소스를 동등한 전류 소스로 연결하고 그 반대도 마찬가지)과 같은 회로 수정은 현재 분배기 규칙에 적합한 조건을 복원해야합니다.

선형 구성 요소에 대한 제한 : 현재 분배기 규칙은 OHM의 법칙을 따르는 선형 구성 요소에서만 작동합니다. 즉, 구성 요소를 통한 전류는 그 전압에 비례하고 저항에 반비례합니다.이 규칙은 다이오드 나 트랜지스터와 같은 비선형 요소에는 적용되지 않습니다.이러한 요소가있는 회로의 경우, 분석가는 조각 선형 분석 또는 특수 시뮬레이션 소프트웨어와 같은 비선형 특성에 맞는 대체 방법이 필요합니다.

정상 상태 조건 : 현재 분배기 규칙은 회로가 정상 상태에 있다고 가정하며, 모든 전압과 전류는 시간이 지남에 따라 일정하게 유지됩니다.이 조건은 구성 요소의 스위치 켜기 또는 끄기와 같은 과도 현상이 전류 또는 전압에서 일시적인 변동을 일으켜 잠재적으로 분석을 왜곡시킬 수 있기 때문에 중요합니다.동적 조건에서, 미분 방정식 모델링 또는 라플라스 변환과 같은보다 진보 된 방법은 과도 동작을 캡처하고 분석하는 데 더 적합하여 회로의 시간적 역학에 대한 자세한 이해를 제공합니다.

다양한 시나리오에서 현재 분배기 규칙을 탐색합니다

현재의 분배기 규칙은 다양한 실제 시나리오에서 널리 사용되며, 두 개의 저항이있는 단순한 회로에서부터 다중 저항 및 전원이있는 복잡한 시스템에 이르기까지 다양합니다.이 예는 규칙이 효과적이고 효율적인 회로 작동을 보장하는 방법을 보여줍니다.

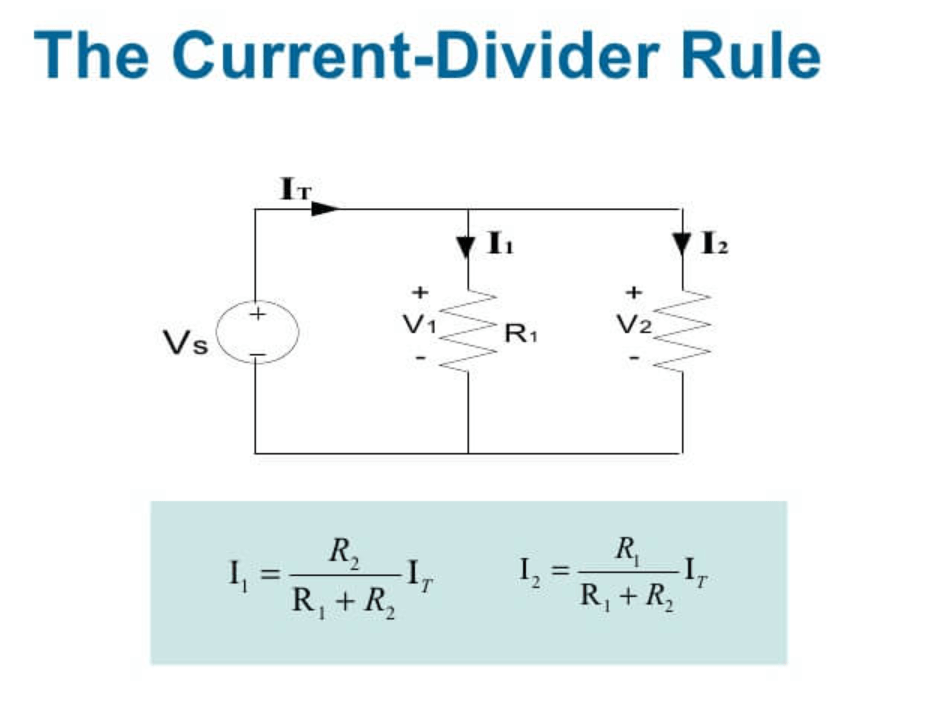

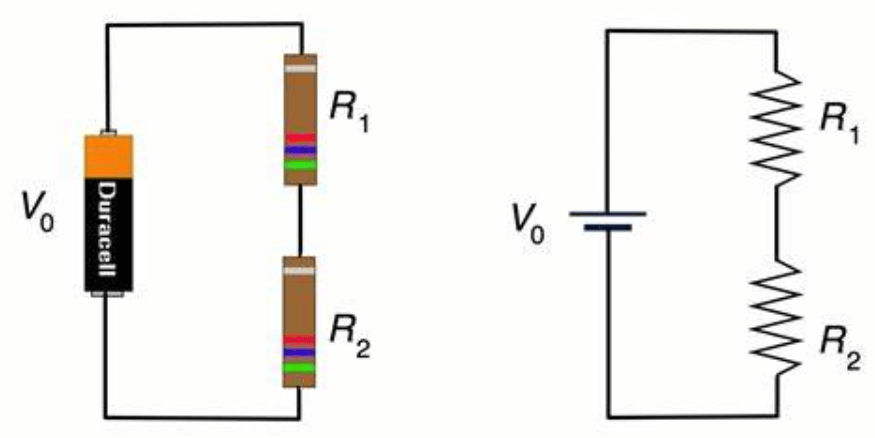

그림 6 : 기본 2 차 저항 회로

총 전류가 노드로 흐르고 두 저항으로 분할 된 간단한 병렬 회로를 고려하십시오.
현재 분배기 규칙은 각 저항을 통해 전류를 다음과 같이 계산합니다.

이 예제는 저항 값에 따라 전류가 비례 적으로 분할되는 방법을 보여줍니다.

그림 7 : 복잡한 다중 저항 회로

보다 복잡한 시나리오의 경우 다중 저항과 총 전류가 15 암페어가있는 회로를 고려하십시오.저항
병렬로 연결됩니다.현재 분배기 규칙 사용 :

각 저항을 통한 전류는 다음과 같이 찾을 수 있습니다.

이 계산은 다른 저항이 현재 분포에 어떤 영향을 미치는지를 보여줍니다.

현대 전자 시스템에서 현재 분배기의 영향

현재 분배기는 전자 및 전기 공학 내 다양한 ​​응용 분야에서 지배적 인 역할을합니다.구성 요소 바이어싱에서 시스템 모니터링에 이르기까지 다양한 기능에 필요합니다.

그림 8 : 전자 회로의 트랜지스터 바이어스

트랜지스터 바이어스에는 현재 분배기가 필요합니다.트랜지스터의 기본으로 흐르는 전류를 정확하게 나누어 활성 영역 내에서 작동 지점을 설정하는 데 도움이됩니다.이를 통해 안정적인 앰프 성능과 디지털 회로에서 효율적인 스위칭을 보장합니다.

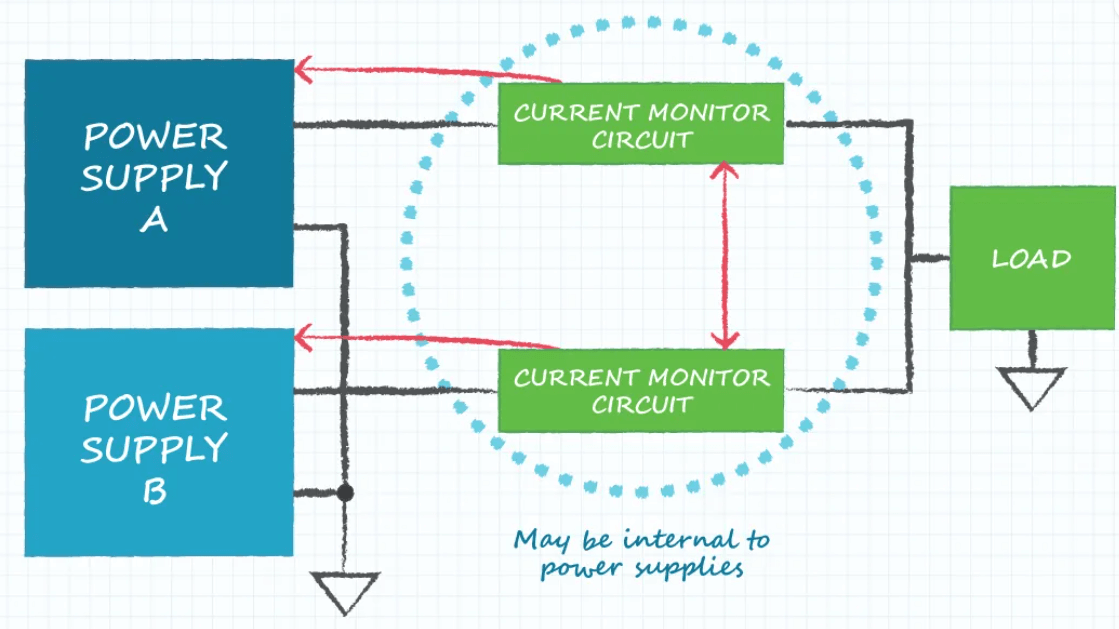

그림 9 : 전원 공급 장치의 현재 분포

전원 공급 장치 회로에서 현재 분배기는 다양한 구성 요소에 안전하고 효율적으로 전류를 분배합니다.이로 인해 부품 과부하를 방지하고 다양한 하중 조건에서 안정적인 출력 전압을 유지하여 전원 공급 장치의 신뢰성과 효율성을 향상시킵니다.

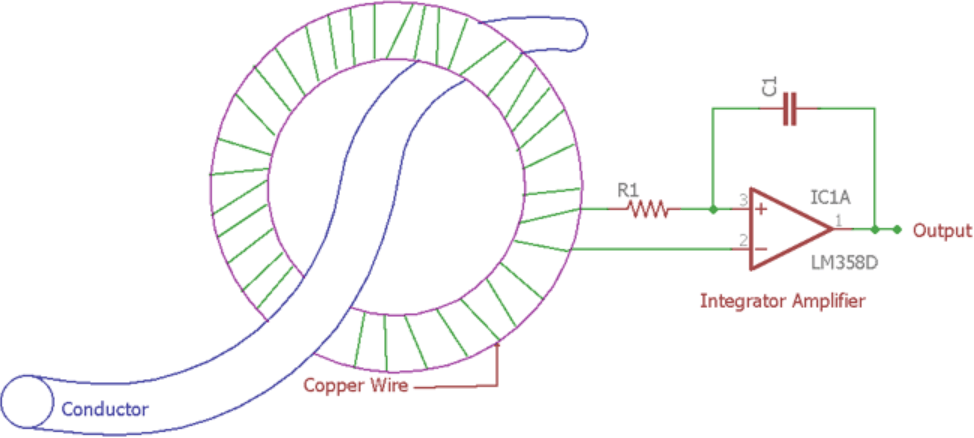

그림 10 : 현재 감지 메커니즘

현재 분배기는 현재 감지 응용 분야에서 결정적입니다.이들은 모터 제어 시스템과 같은 고전류 환경에서 주요 센서를 통해 관리 가능한 전류를 지시합니다.작고 비례적인 전류를 정확하게 측정하면 효과적인 시스템 모니터링 및 제어가 가능합니다.

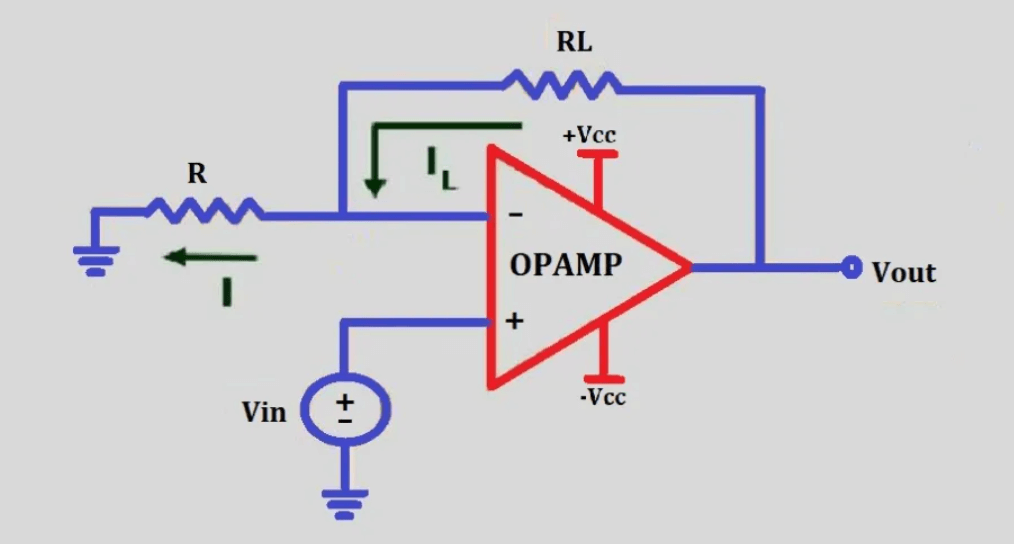

그림 11 : 전압-전류 변환

전압-전류 변환 프로세스에서, 전류 분배기는 주어진 입력 전압에 따라 출력 전류를 조정합니다.이는 트랜스 듀서 인터페이스의 핵심이며, 센서 신호를 신호 무결성을 잃지 않고 장거리 전송을 위해 전류로 변환해야합니다.

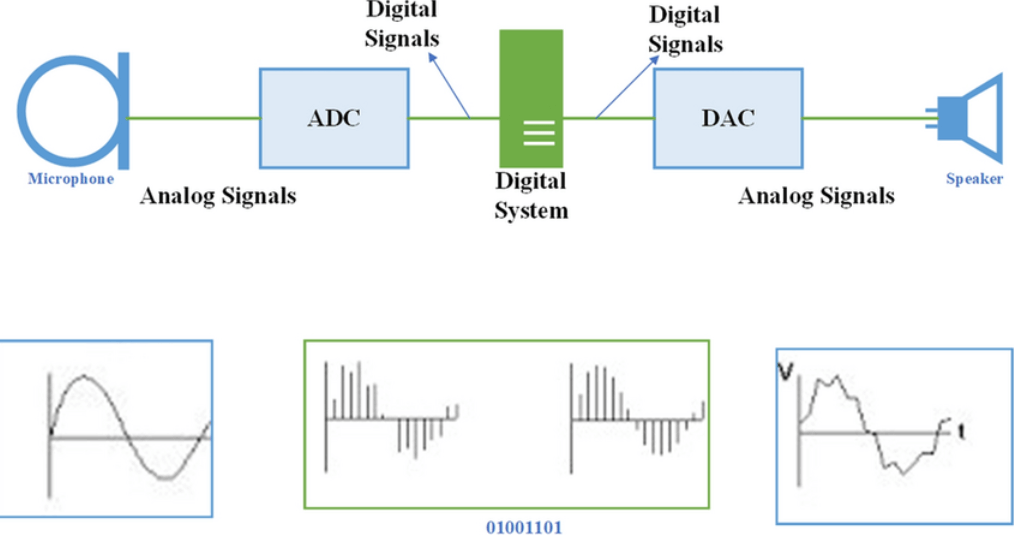

그림 12 : 전자 시스템에서 신호 분배

현재 분배기는 또한 전자 시스템 내에서 신호를 분배하여 신호가 최소한의 손실 또는 왜곡으로 평행 경로 사이에 공유되도록합니다.

결론

병렬 회로에서 전류 비율과 현재 분배기 규칙의 탐색은 광범위한 응용 분야와 전기 공학의 기본 측면을 설명합니다.엔지니어는 저항에 따라 다른 지점에 전류가 어떻게 분포되는지 이해함으로써 효율적이고 안전한 회로를 설계 할 수 있습니다.OHM의 법칙 및 Kirchhoff의 현재 법칙과 같은 논의 된 기술 원칙은 이론적 구성 요소 일뿐 만 아니라 트랜지스터의 편향, 전원 공급 장치 회로 설계 및 현재 감지 메커니즘의 구현과 같은 실제 응용 프로그램의 핵심입니다.

자주 묻는 질문 [FAQ]

1. 커패시터의 현재 분배기의 공식은 무엇입니까?

커패시터를 함유 한 회로에서, 현재 분배기 규칙은 임피던스 (주파수 의존적 반응물을 갖는 커패시터로 인한 주파수에 따라 다름)를 기반으로한다.병렬 네트워크의 커패시터를 통한 전류 공식은 다음과 같습니다.

어디 나네트워크에 들어가는 총 전류입니다지_기음 커패시터의 임피던스입니다 지_총병렬 네트워크의 동등한 임피던스입니다.

2. 회로의 전압 분배기 및 현재 분배기는 무엇입니까?

전압 분배기는 특정 부하에 걸쳐 입력 전압의 일부를 출력하는 회로입니다.일반적으로 직렬로 된 두 개의 저항으로 구성되며 출력 전압은 그 중 하나를 가로 질러 가져옵니다.

현재 분배기는 들어오는 전류가 임피던스를 갖는 다른 분기가있는 회로의 여러 경로로 분할되는 구성입니다.전류의 분포는 각 지점의 임피던스에 따라 다릅니다.

3. 현재 분배기 회로의 수학적 표현은 무엇입니까?

임피던스가있는 두 개의 분기가있는 기본 전류 분배기 회로의 경우지₁ 그리고 지₂ 전류를 통한지₁ 다음과 같이 제공됩니다.

이 공식은 임피던스를 적절하게 조정하는 수동 구성 요소 (저항, 커패시터, 인덕터)에 적용됩니다.

4. 현재를 해결하는 방법?

회로에서 전류를 해결하려면 일반적으로 Ohm의 법칙을 사용합니다.
어디다섯 전압,나 현재이며 아르 자형 저항입니다.보다 복잡한 회로에서는 KIRCHHOFF의 현재 법칙 (KCL)과 Kirchhoff의 전압 법칙 (KVL)과 함께 커패시터 및 인덕터의 임피던스 값을 사용할 수 있습니다.

5. 회로에서 전압 및 전류의 규칙은 무엇입니까?

Ohm의 법칙은 전기 회로의 관계를 이해하는 데 기본적이며, 두 지점 사이의 도체를 통한 전류는 두 지점에 걸쳐 전압에 직접적으로 비례하고 저항에 반비례한다는 점을 진술합니다.

Kirchhoff의 현재 법 (KCL)은 정션에 들어가는 총 전류가 접합을 떠나는 총 전류와 동일해야한다고 명시하고 있습니다.

Kirchhoff의 전압 법칙 (KVL)은 모든 폐쇄 된 네트워크 주변의 전기 전위 차이의 합은 0이라고 명시하고 있습니다.
