직선 vs 크로스 오버 이더넷 케이블 : 배선, 용도 및 차이점을 알리는 방법

이 안내서는 직선과 크로스 오버 이더넷 케이블의 차이점을 보여줍니다.각각의 행동, 전선이 내부에 배열되는 방법 및 사용시기를 설명합니다.당신은 그들을 구별하는 방법과 다른 네트워크 설정에 가장 적합한 케이블을 배울 것입니다.

목록

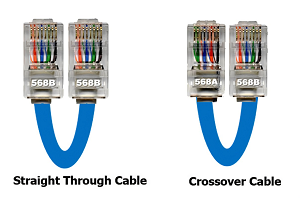

그림 1. 직선 대 크로스 오버 이더넷 케이블

직선 케이블이란 무엇입니까?

직선 케이블은 일반적인 유형의 이더넷 케이블입니다.컴퓨터와 같은 네트워크의 다양한 종류의 장치를 라우터 나 스위치에 연결합니다.배선 패턴은 양쪽 끝에서 동일하므로 각 와이어는 두 커넥터의 동일한 핀 번호에 연결됩니다.

직선 케이블은 주택, 사무실 및 데이터 센터와 같은 구조화 된 네트워킹 환경에서 널리 사용됩니다.설치를 단순화하고 설치 중 실수를 줄이며 클라이언트 장치와 네트워킹 장비 간의 안정적인 연결을 지원합니다.

직선 케이블의 기능

• 양쪽 끝에 동일한 배선

직선 케이블은 일반적으로 TIA/EIA-568B 표준을 따르는 양쪽 끝에 동일한 배선 시퀀스를 갖습니다.이것은 각 끝의 해당 핀 사이에 직접적인 일대일 연결을 만듭니다.보완적인 역할을 가진 장치 간의 원활한 통신을 보장합니다.

• 다른 장치를 연결하는 데 이상적입니다

이 케이블은 컴퓨터와 같은 다양한 유형의 네트워킹 장치를 라우터에 연결하거나 모뎀으로 전환하는 데 사용됩니다.이로 인해 대부분의 일상적인 이더넷 설정에 대한 표준이됩니다.단순성은 구성 오류를 피하는 데 도움이됩니다.

• TIA/EIA-568B 표준을 따릅니다

TIA/EIA-568B 배선 체계는 네트워킹 산업에서 널리 채택되었습니다.배선의 일관성을 보장하며 다양한 장비의 호환성을 유지하는 데 필요합니다.이 표준은 또한 문제 해결 및 케이블 교체를 단순화합니다.

• 쉽게 설치할 수 있도록 색상 코드 와이어

케이블 내부의 각 와이어는 세트 패턴에 따라 색상으로 구분됩니다.따라서 설치 중에 올바른 순서를 쉽게 확인할 수 있습니다.배선 실수의 가능성을 줄이고 배포 시간을 높이십시오.

• 보편적으로 호환됩니다

직선 케이블은 글로벌 표준을 따르기 때문에 거의 모든 네트워킹 하드웨어에서 작동합니다.가장 일반적인 설정에 대한 특수 설정 또는 케이블 유형이 필요하지 않습니다.이 보편적 인 호환성은이를 해결하는 솔루션으로 만듭니다.

• 다양한 네트워크 크기에 적합합니다

소규모 가정 네트워크에서 대규모 기업 시스템에 이르기까지 직선 케이블은 다재다능합니다.그들은 확장 가능하며 단순하고 복잡한 토폴로지에서 사용할 수 있습니다.그들의 신뢰성은 구조화 된 케이블링에서 중요한 요소가됩니다.

직선 케이블을 언제 사용해야합니까?

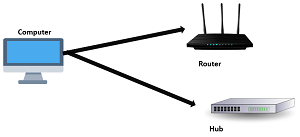

그림 2. 컴퓨터 대 네트워크 스위치/허브

• 컴퓨터 대 라우터 : 홈 또는 사무실 네트워크를 설정할 때 직선 케이블은 컴퓨터를 라우터에 연결합니다.이를 통해 컴퓨터는 라우터의 관리 및 라우팅 기능을 통해 인터넷 및 기타 네트워크 리소스에 액세스 할 수 있습니다.

• 프린터로 허브/스위치 : 허브 또는 스위치에 연결된 네트워크 프린터는 직선 케이블을 사용하여 나머지 네트워크와 통신합니다.이 설정을 통해 네트워크의 여러 장치가 공유 액세스 포인트를 통해 인쇄 작업을 보낼 수 있습니다.

• 라우터 대 모뎀 : 광대역 설정에서 직선 케이블은 라우터 (로컬 장치를 관리하는)를 모뎀 (인터넷 제공 업체에 연결)에 연결합니다.이 연결을 통해 인터넷 액세스는 로컬 네트워크의 모든 장치에 배포 할 수 있습니다.

• 액세스 포인트로의 스위치 : 무선 액세스 포인트 (APS) 직선 케이블을 사용하여 스위치에 연결하여 유선 네트워크 인프라에 통합하면서 무선 연결을 배포 할 수 있습니다.

• IP 전화 대 네트워크 스위치 : 많은 최신 사무실 환경에서 VoIP (Voice Over IP) 시스템을 사용합니다.IP 전화는 일반적으로 직선 케이블을 사용하여 스위치에 직접 연결하여 데이터와 전원 오버 이더넷 (POE)을 모두 수신합니다.

• 스마트 홈, 스마트 홈, 스마트 홈, 스마트 TV, 게임 콘솔 및 스트리밍 박스의 스마트 TV 또는 미디어 장치는 종종 유선 연결을 라우터에 사용하거나 직선형 케이블을 통해 스위치를 사용하여보다 안정적인 고속 미디어 스트리밍을 사용합니다.

크로스 오버 케이블이란 무엇입니까?

크로스 오버 케이블은 유사한 장치를 직접 연결하는 데 사용됩니다.예를 들어, 허브를 사용하지 않고 두 개의 컴퓨터, 두 개의 스위치 또는 2 개의 라우터를 연결하거나 그 사이에 스위치를 연결할 수 있습니다.전송 (TX)을 역전시키고 끝 사이에 (RX) 와이어를 수신함으로써이를 달성합니다.

이 반전을 사용하면 각 장치의 출력이 상대방의 입력과 일치하여 통신을 가능하게합니다.직접 수동 연결이 필요한 구형 하드웨어, 네트워크 테스트 및 시나리오에 종종 사용됩니다.

크로스 오버 케이블의 특징

• 내부 와이어 쌍 교체

크로스 오버 케이블에는 내부적으로 반전 된 특정 와이어 쌍이 있으며, 일반적으로 핀 1 & 2 및 3 & 6이 포함되어 있습니다.이 구성을 사용하면 두 개의 유사한 장치가 데이터를 직접 보내고 수신 할 수 있습니다.효과적으로 중개 장치의 필요성을 우회합니다.

• 양쪽 끝에 혼합 배선 표준

일반적으로 크로스 오버 케이블은 한쪽 끝에서 T568A 표준을 사용하고 다른쪽에는 T568B를 사용합니다.이 의도적 인 불일치는 크로스 오버 효과를 만듭니다.한 장치의 전송 신호가 다른 장치의 수신 신호에 연결되도록합니다.

• 장치 간 통신을 활성화합니다

이 케이블은 두 개의 컴퓨터 또는 두 개의 스위치와 같은 유사한 장치를 연결하도록 설계되었습니다.허브 나 스위치가 필요하지 않으면 장치가 장치간에 직접 흐를 수 있습니다.이것은 빠르고 현지화 된 데이터 전송 또는 간단한 테스트에 유용합니다.

• 레거시 시스템에 유용합니다

오래된 네트워킹 장비는 종종 자동 감각 케이블 유형의 기능이 부족합니다.이 경우 직접 통신을 위해서는 크로스 오버 케이블이 필요합니다.비 자식 MDI/MDI-X 장치로 작업 할 때는 필요합니다.

• 테스트 및 사용자 정의 설정에 이상적입니다

크로스 오버 케이블은 실험실, 진단 작업 및 사용자 정의 네트워킹 배열에 사용됩니다.설정 또는 문제 해결 중 장치간에 직접 링크를 빠르게 설정하는 빠른 방법을 제공합니다.고유 한 구성은 네트워크에서 문제를 분리하는 데 도움이 될 수 있습니다.

• 최신 자동 감지 장치에서는 덜 일반적입니다

오늘날의 네트워킹 하드웨어에는 종종 케이블 유형을 자동으로 감지하는 자동 MDI/MDI-X 기술이 포함됩니다.이로 인해 일반적인 사용으로 크로스 오버 케이블의 필요성이 줄었습니다.그러나 그들은 여전히 전문화되거나 레거시 환경에서 중요한 역할을 수행합니다.

크로스 오버 케이블을 언제 사용해야합니까?

그림 3. 크로스 오버 케이블 : PC-to-PC 및 라우터 대 로터 사용

• 컴퓨터 대 컴퓨터 : 무선 네트워킹 및 스위치를 광범위하게 사용하기 전에 크로스 오버 케이블을 사용하여 두 컴퓨터 간의 직접 피어 투 피어 (P2P) 연결을 생성했습니다.이를 통해 파일 공유, 게임 네트워킹 또는 허브 나 라우터가없는 직접 통신이 가능했습니다.

• 스위치 또는 허브로 전환하여 허브로 전환하십시오 : 두 개의 네트워크 스위치 또는 두 개의 허브를 업 링크 포트 나 자동 MDI/MDIX없이 직접 구형 모델을 직접 연결할 때 신호 경로를 올바르게 정렬하려면 크로스 오버 케이블이 필요합니다.

• 라우터 대 라우터 : 실험실 환경, 테스트 설정 또는 복잡한 라우팅 시나리오와 같은 특정 구성에서는 두 개의 라우터가 중개 장치없이 직접 통신해야 할 수도 있습니다.크로스 오버 케이블은 두 장치의 동일한 포트가 충돌없이 전송 및 수신 할 수 있도록합니다.

• 레거시 및 산업 장비 : 많은 구형 또는 전문 산업 장치에는 현대적인 자동 감지 이더넷 포트가 부족합니다.이 경우 크로스 오버 케이블은 종종 유사한 두 장치 사이에 적절한 데이터 링크를 설정하는 유일한 방법입니다.

• 하드웨어 테스트 및 구성 : 직접 노트북-부호 통신을 허용하여 서버 또는 단일 보드 컴퓨터 (Raspberry PI)와 같은 헤드리스 장치를 구성하는 데 도움이되는 크로스 오버 케이블.

• 임시 또는 비상 설정 : 스위치 또는 라우터와 같은 네트워크 인프라 (스위치 또는 라우터)가 없으면 크로스 오버 케이블이 현장의 장치간에 기능적 연결을 빠르게 생성 할 수 있습니다.

직선 및 크로스 오버 케이블 배선

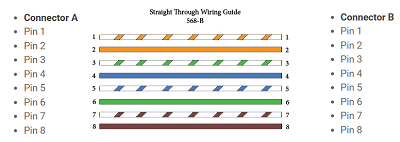

그림 4. 직선 케이블 배선

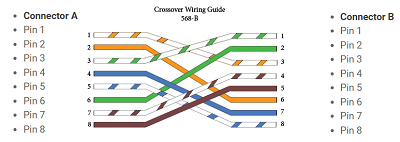

그림 5. 크로스 오버 케이블 배선

Auto-MDI/MDI-X 란 무엇입니까?

Auto-MDI/MDI-X는 많은 최신 이더넷 장치에서 발견되는 기능입니다.어떤 와이어가 데이터를 보내고 수신하는지를 자동으로 파악하므로 올바른 유형의 케이블 사용에 대해 걱정할 필요가 없습니다.

과거에는 두 컴퓨터와 같은 동일한 유형의 장치를 연결하면 크로스 오버 케이블을 사용하여 Send (TX)를 전환하고 (RX) 와이어를 수신해야합니다.

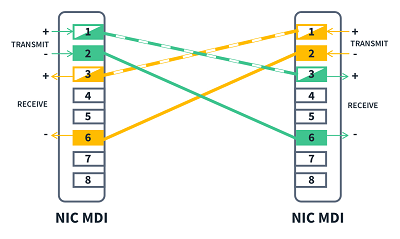

그림 6. NIC-NIC

그러나 컴퓨터를 스위치 또는 허브에 연결하면 일반 직선 케이블을 사용할 수 있습니다.스위치 나 허브가 내부적으로 와이어 스위치를 수행했기 때문입니다.

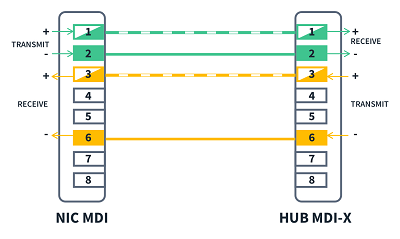

그림 7. NIC에서 허브/스위치

Auto-MDI/MDI-X를 사용하면 더 이상 이것에 대해 생각할 필요가 없습니다.장치는 스스로 알아냅니다.이제 스트레이트 스루 케이블을 사용하여 동일한 유형이더라도 두 장치를 연결할 수 있습니다.이를 통해 네트워크를 쉽게 설정하고 오류를 피할 수 있습니다.대부분의 새로운 컴퓨터, 스위치 및 라우터에는 이미이 기능이 포함되어 있습니다.오래된 것들은 그렇지 않을 수도 있지만 자동 MDI/MDI-X는 이제 매우 일반적이며 도움이됩니다.

케이블 유형을 식별하는 방법?

1 단계 : 케이블을 올바르게 잡습니다

이더넷 케이블의 양쪽 끝을 잡고 RJ-45 커넥터를 나란히 배치하는 것으로 시작하십시오.각 커넥터의 플라스틱 클립이 아래쪽으로 향하고 있는지 확인하십시오.이 방향을 사용하면 와이어 순서를 올바르게 볼 수 있으므로 엔드 간의 비교가 더 정확합니다.커넥터를 동일한 위치에 보관하는 것이 잘못 식별하는 데 중요합니다.

2 단계 : 와이어 색상을 검사하십시오

각 RJ-45 커넥터의 투명 부분 내부에 보이는 색상 전선을 자세히 살펴보십시오.8 개의 와이어가 있으며 각각은 뚜렷한 색상 또는 색상 스트라이프가 있습니다.이 와이어의 시퀀스를 왼쪽에서 오른쪽으로 조심스럽게 비교하십시오.케이블 유형을 결정하기위한 처음 몇 핀 중 차이에주의하십시오.

3 단계 : 유형을 결정합니다

와이어 색상을 비교 한 후에는 배열에 따라 케이블 유형을 식별하십시오.양쪽 끝의 색 순서가 동일하면 케이블은 직선 유형이며 컴퓨터와 같은 다른 장치를 스위치 또는 라우터에 연결하는 데 일반적으로 사용됩니다.와이어 순서가 특히 핀 1, 2, 3 및 6이 교체되는 경우 와이어 순서가 다른 경우, 크로스 오버 케이블로, 두 컴퓨터와 같은 유사한 장치를 직접 연결하는 데 종종 사용됩니다.

4 단계 : 케이블 테스터 사용 (선택 사항이지만 권장)

보다 신뢰할 수 있고 전문적인 방법을 위해 케이블 테스터를 사용하여 배선을 확인하십시오.이더넷 케이블의 각 끝을 테스터의 포트에 연결하고 테스트를 실행하도록 전원을 켜십시오.테스터는 각 핀이 올바르게 연결되어 있는지 여부를 보여주고 열린 연결, 교차 와이어 또는 반바지와 같은 결함을 드러냅니다.이 도구는 네트워크 인프라를 설치하거나 유지 관리하는 데 관련된 도구에 유용합니다.

직선 및 크로스 오버 케이블 비교

매개 변수	직선 케이블	크로스 오버 케이블
용법	연결 다른 장치 유형	연결 비슷한 장치 직접
배선	같은 양쪽 끝에	다른 양쪽 끝에
핀 구성	다리 1-1과 일치합니다	다리 교체되었습니다 (TX (rx)
신호 방향	똑바로 경로를 전송/받습니다	부치다 반전 된 선을받습니다
장치 예	PC 라우터, 스위치 또는 모뎀에	PC PC로 스위치로 전환하십시오
이더넷 지원하다	10/100/1000base-t 기준	사용된 수동 또는 레거시 설정의 경우
자동 mdi-x 사용	공장 자동 감지 유무에 관계없이	자주 자동 감지의 필요성을 우회합니다
사용 케이스	집, 사무실 및 엔터프라이즈 네트워크	테스트, 진단, 레거시 시스템
색상 코딩	대개 양쪽 끝에 TIA/EIA-568B	하나 END TIA/EIA-568A, 기타 TIA/EIA-568B
쉬움 사용의	단순한, 플러그 앤 플레이	필요합니다 장치 호환성에 대한 인식
유효성	넓게 사용 가능	더 적은 특정 네트워킹 요구에 사용되는 공통

결론

직선 케이블은 양쪽 끝에 동일한 배선이 있으며 컴퓨터와 같은 다른 장치를 라우터 나 스위치에 연결하는 데 사용됩니다.크로스 오버 케이블은 일부 전선을 전환하여 두 컴퓨터와 같은 유사한 장치가 서로 직접 대화 할 수 있도록합니다.많은 최신 장치가 케이블 유형을 자동으로 파악할 수 있지만, 특히 이전 시스템이나 특수 설정에서 차이가 여전히 중요하다는 것을 아는 것입니다.이 두 가지 케이블 유형을 이해하면 실수를 피하고 더 나은 네트워크 연결을 구축 할 수 있습니다.
