7408 로직 게이트 IC의 포괄적 인 개요

7408 IC는 다양한 디지털 애플리케이션을 위해 설계된 다목적 로직 게이트 칩입니다.4 개의 독립적 인 2 입력과 게이트가 수용되어 논리적 작업이 필요한 건물 회로를위한 안정적인 선택입니다.간단한 시스템 또는 더 복잡한 디자인을 만들 든이 IC는 유연성과 사용 편의성을 제공하여 효율적인 성능과 간단한 통합을 보장합니다.

목록

7408 통합 회로 개요

그만큼 7408 IC는 4 개의 2 입력과 게이트를 포함하는 소형 칩입니다.디지털 시스템을보다 쉽게 ​​만들고 작업 할 수 있도록 설계되었습니다.각 게이트에는 두 개의 입력과 하나의 출력이있어 다양한 응용 분야의 회로를 구축하는 데 도움이되는 기본 논리 작업을 수행합니다.

이 IC는 디지털 회로 설계 프로세스를 단순화하기 때문에 널리 사용됩니다.소규모 프로젝트 나보다 복잡한 시스템을 사용하든 7408은 논리 작업을 구현할 수있는 안정적인 방법을 제공합니다.다목적 성을 통해 다른 구성 요소와 짝을 이룰 수 있으므로 광범위한 전자 솔루션을 만들 수 있습니다.또한 칩의 설계는 또한 엔지니어이든 전자 제품의 세계를 탐험하는 애호가이든 프로젝트에 부드럽게 통합 될 수 있도록합니다.

7408 통합 회로의 주요 기능

다양한 논리 패밀리와의 호환성

7408 IC는 TTL 로직과 완벽하게 작동하도록 설계되어 다양한 유형의 회로에 대한 다양한 선택입니다.CMO, NMO 및 기타 TTL 출력과 직접 인터페이스하는 기능은 번거 로움없이 광범위한 시스템에 통합 할 수 있도록합니다.

4 개의 독립 및 문

이 IC에는 4 개의 별도 2 입력 및 게이트가 포함됩니다.각 게이트는 독립적으로 작동하여 동일한 회로 내에서 여러 작업에 사용할 수있는 유연성을 제공합니다.이 설정은 여러 로직 작업이 필요한 시스템을 설계 할 때 특히 유용합니다.

넓은 전압 범위에서 작동합니다

IC는 광범위한 전압 범위 내에서 효과적으로 작동하여 다양한 전력 구성에 사용할 수 있습니다.시스템이 더 낮은 전압 수준에서 실행 되든 7408은 안정적으로 처리하도록 만들어졌습니다.

저전력 소비

7408 IC의 장점 중 하나는 효율적인 설계로, 저전력 사용을 보장합니다.이 기능은 특히 배터리 작동 장치에서 에너지 보존이 우선 순위 인 시스템에 탁월한 선택이됩니다.

높은 소음 면역

IC는 전기 노이즈의 간섭에 저항하여 안정적이고 일관된 작동을 보장하도록 구축되었습니다.이것은 회로가 소음이 우려 될 수있는 환경에서도 의도 한대로 작동한다는 것을 의미합니다.

빠른 스위칭 속도

7408 IC는 효율적인 신호 처리를 가능하게하는 빠른 스위칭 속도로 빠른 성능을 위해 설계되었습니다.이 기능은 빠른 응답 및 고속 작업이 필요한 응용 프로그램에 특히 유용합니다.

과부하 보호

IC에는 과도한 전류 또는 전압으로 인한 손상을 방지하는 기능이 포함되어있어 수명을 연장하는 데 도움이됩니다.이 보호 기능은 전력 조건의 예기치 않은 변화 중에 회로가 ​​안전하게 유지되도록합니다.

최소 소음 수준

IC는 높은 노이즈 면역 외에도 작동 중에 최소한의 내부 소음을 생성합니다.이로 인해 더 깨끗한 신호 처리 및 회로의 성능이 향상됩니다.

다중 입력 및 출력 라인

8 개의 입력 라인과 4 개의 출력 라인이있는 IC는 충분한 연결 옵션을 제공합니다.이 설정은 복잡성없이 여러 연결이 필요한 회로를 설계 할 수있는 유연성을 제공합니다.

7408 통합 회로의 기술 사양

매개 변수	값
논리 가족	TTL
게이트 수	쿼드 2 입력 및
듀얼-온라인 (DIL)	14 핀
독립 2 입력 및 게이트	4
공급 전압 (VCC)	4.75V ~ 5.25V
고급 입력 전압 (VIH)	2V (Min)
저수준 입력 전압 (VIL)	0.8V (최대)
고급 출력 전압 (VOH)	2.7V (Min)
저수준 출력 전압 (vol)	0.5V (최대)
입력 전류 (IIH/IIL)	± 20µa (최대)
출력 전류 (IOH/IOL)	± 8ma (최대)
전파 지연 (TPD)	11ns (일반)
작동 온도 범위	0 ° C ~ 70 ° C
패키지	이중 인라인 패키지 (DIP)

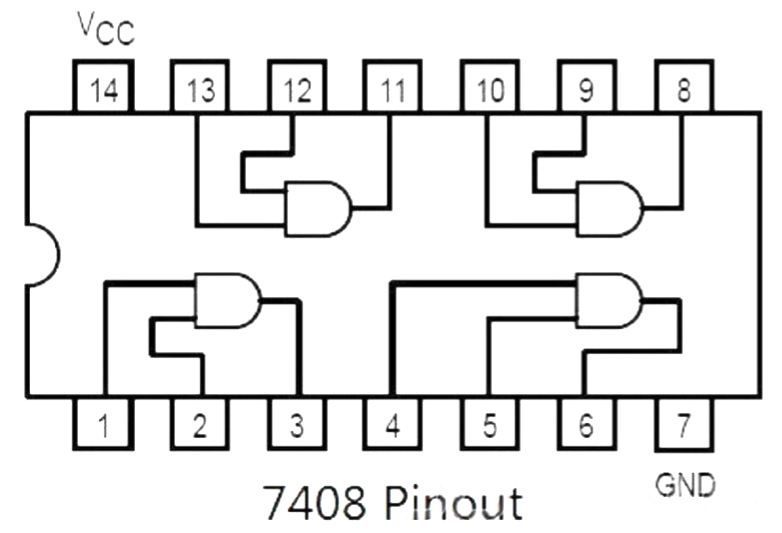

7408 IC의 핀아웃 다이어그램

7408 IC에는 14 개의 핀이 있으며 각 핀은 각각 특정 기능을 제공합니다.여기에는지면 (GND) 및 전원 공급 장치 (VCC)를위한 핀이 포함됩니다.핀 1은 첫 번째 및 게이트의 첫 번째 입력 역할을하며, 핀 2는 두 번째 입력 역할을하며, 핀 3 은이 게이트의 출력을 전달합니다.마찬가지로, 핀 4에서 6은 두 번째 및 게이트의 입력 및 출력을 처리합니다.

핀 7은 접지 연결로 지정되어 칩의 전원이 제대로 전원이 공급됩니다.반대로, 핀 14는 칩이 효과적으로 작동하는 데 필요한 전력을 제공하는 VCC 핀 역할을합니다.

7408 IC의 다이어그램은 "a"와 "b"를 사용하여 각 게이트의 입력을 나타내고 "y"는 출력을 나타냅니다."GND"및 "VCC"는 접지 및 전원 공급 장치 연결을 강조하여 칩이 회로에 어떻게 통합되는지 이해하는 데 도움이됩니다.

7408 IC의 핀 구성

핀 번호	핀 이름	설명
1	입력 게이트 1	첫 번째 및 게이트 입력 (입력 A1)
2	B 입력 게이트 1	첫 번째 및 게이트 입력 (입력 B1)
3	Y 출력 게이트 1	첫 번째와 게이트의 출력
4	입력 게이트 2	두 번째 및 게이트 입력 (입력 A2)
5	B 입력 게이트 2	두 번째 및 게이트 입력 (입력 B2)
6	Y 출력 게이트 2	두 번째와 게이트의 출력
7	지면	지상 (모든 문을위한 공통점)
8	Y 출력 게이트 3	세 번째 및 게이트 입력 (입력 A3)
9	B 입력 게이트 3	세 번째 및 게이트 입력 (입력 B3)
10	입력 게이트 3	세 번째와 게이트의 출력
11	Y 출력 게이트 4	긍정적 인 전원 공급 장치
12	B 입력 게이트 4	네 번째 및 게이트 입력 (입력 A4)
13	입력 게이트 4	네 번째 및 게이트 입력 (입력 B4)
14	VCC- 양성 공급	네 번째와 게이트의 출력

IC 7408의 진실 테이블

7408 IC에는 4 개의 2 입력과 게이트가 포함되어 있으며 AN 및 게이트의 기본 논리를 반영하는 간단한 진실 테이블에 따라 작동합니다.

A (입력)	B (입력)	Y (출력)
0	0	0
0	1	0
1	0	0
1	1	1

테이블에서 :

• "A"및 "B"는 각각 및 게이트에 대한 두 입력입니다.

• "Y"는 게이트의 출력을 나타냅니다.

• "0"및 "1"은 각각 낮은 (0V) 및 높은 (일반적으로 TTL 로직에서 5V) 전압 레벨을 나타냅니다.

AN 및 게이트의 출력 (y)은 두 입력 (A 및 B)이 높을 때만 (1)이 높아집니다 (1).하나 또는 두 입력이 낮은 경우 (0) 출력은 낮게 유지됩니다 (0).이 동작은 7408 IC의 4 개와 게이트 모두에서 일관됩니다.

IC 7408에 대한 동등한 옵션

• SN7408: Texas Instruments SN 시리즈의 일부인 7408에 해당합니다.

• 74LS08: 더 빠른 스위칭 및 저전력 소비가있는 저전력 Schottky 버전

• 74HC08: 더 넓은 전압 범위와 더 빠른 작동이있는 고속 CMOS 버전

• 74HCT08: TTL 로직과 호환되는 입력이있는 고속 CMO

• CD4081: 3V ~ 18V의 전압 범위를 지원하는 CMOS 버전

• MC14008: 고전압 응용 프로그램을 위해 설계된 CD4081과 유사한 CMOS 버전

7408 통합 회로 제조업체

7408 IC는 널리 사용되는 74xx 시리즈 디지털 로직 통합 회로의 일부입니다.이 시리즈에는 특정 논리 기능을 수행하도록 설계된 다양한 IC가 포함되어 있습니다.특히 7408은 각각 2 개의 입력을 가진 4 개의 게이트와 게이트를 포함하는 쿼드 2 입력 및 게이트입니다.

몇몇 반도체 회사는 7408 IC 및 기타 ICS를 74XX 시리즈에서 제조합니다.

• Texas Instruments (TI) : 74xx 시리즈를 포함하여 광범위한 IC를 생산하는 것으로 알려진 주요 반도체 회사.

• Fairchild Semiconductor : 현재 반도체의 일부인 Fairchild는 74xx 시리즈 IC를 생산 한 최초의 회사 중 하나였습니다.

• NXP 반도체 : 이전에는 Philips 반도체 인 NXP는 74xx 시리즈 논리 ICS로 잘 알려진 제조업체입니다.

• Stmicroelectronics : 74xx 시리즈의 것들을 포함하여 다양한 IC를 생산하는 글로벌 반도체 제조업체.

7408 IC는 제조업체마다 약간 다를 수 있지만 버전은 74xx 시리즈의 표준 사양을 충족하는 한 일반적으로 서로 교환 할 수 있습니다.

7408 IC의 응용

디지털 로직 게이트

7408 IC는 회로에서 디지털 로직 게이트를 구현하는 데 널리 사용됩니다.그것과 게이트는 디지털 시스템에서 기본 논리 작업을 수행하는 데 이상적입니다.

이진 카운터

이 IC는 이진 카운트를 증가 시키거나 감소시키는 프로세스 신호를 돕고 이진 카운터에서 역할을합니다.디지털 응용 프로그램에서 정확한 계산을 보장합니다.

멀티플렉서

멀티플렉서는 7408의 논리 게이트에 의존하여 여러 입력 신호를 단일 출력으로 결합합니다.IC는 원활한 신호 선택 및 처리를 보장합니다.

플립 플롭

7408은 종종 디지털 시스템에서 메모리 요소를 만드는 데 필수적인 플립 플롭 설계에 사용됩니다.이진 데이터를 효율적으로 저장하고 토글하는 데 도움이됩니다.

버스 운전사/수신기

데이터 버스 에서이 IC는 드라이버 또는 수신자 역할을하므로 간섭이나 신호 손실없이 구성 요소간에 안정적인 데이터 전송이 가능합니다.

주소 디코더

IC는 또한 디지털 장치의 특정 메모리 또는 하드웨어 위치로 신호를 적절히 라우팅하는 프로세스 인 주소 디코딩에 사용됩니다.

데이터 래치

7408 ICS는 데이터 래치를 생성하는 데 도움이 될 수 있으며, 이는 일시적으로 처리를위한 데이터를 저장합니다.이로 인해 타이밍에 민감한 응용 분야에서 가치가 있습니다.

논리 게이트 회로

이 IC는 많은 논리 게이트 회로의 백본을 형성하여 복잡한 설계에 대한 일관되고 신뢰할 수있는 논리 작업을 제공합니다.

디코더

디코더는 7408 IC의 것과 같은 디코더를 사용하여 이진 입력을 특정 출력으로 변환하여 정확한 신호 디코딩을 보장합니다.

시프트 레지스터

시프트 레지스터에는 정확한 논리 작업이 필요하며 7408 IC는 이러한 시스템 내에서 데이터를 효과적으로 이동하고 저장하는 데 도움이됩니다.

카운터

이 IC는 디지털 장치의 프로세스 계산에 필요한 논리를 제공하여 다양한 카운터 설계에 기여합니다.

산술 회로

IC는 산술 회로에서 사용하여 계산 시스템의 설계를 지원하는 추가 및 뺄셈과 같은 기본 작업을 수행합니다.

메모리 단위

메모리 장치에서 IC는 데이터 흐름 및 스토리지를 관리하여 완벽하게 읽고 쓰기 작업을 보장합니다.

기기 측정

7408 IC는 신호를 처리하고 정확한 판독 값을 제공하기 위해 기기를 측정하는 데 사용되어 안정적인 측정을 보장합니다.

서버

서버는 IC를 사용하여 데이터 흐름을 관리하고 로직 작업을 수행하여 효율성 및 처리 기능을 향상시킵니다.

ALUS (산술 로직 단위)

IC는 ALUS의 필수 부분으로 프로세서 및 디지털 시스템에서 산술 및 논리 작업을 수행하는 데 도움이됩니다.

제어 시스템

제어 시스템에서 IC는 논리적 의사 결정과 자동화 된 프로세스의 원활한 실행을 보장합니다.

입력/출력 인터페이스

이 IC는 장치 간의 데이터 전송을 제어하고 적절한 신호 라우팅을 보장하여 입력 및 출력 인터페이스를 관리하는 데 도움이됩니다.

신호 게이팅

7408 IC의 절대 최대 등급

7408 IC는 신호 게이팅에 이상적이며, 여기서 회로 내 신호 흐름을 제어하고 지시하여 전체 시스템 성능을 향상시킵니다.

공급 전압	7V
입력 전압	5.5V
자유 공기 온도 작동	0 ° C ~ +70 ° C
저장 온도 범위	-65 ° C ~ +150 ° C

7408 IC의 적절한 기능과 수명을 보장하기 위해 이러한 최대 등급을 준수하는 것이 중요합니다.이러한 한계를 초과하면 손상을 일으키거나 성능이 저하 될 수 있습니다.이 지정된 범위 내에서 머무르면 회로에서 IC의 신뢰성과 성능을 유지할 수 있습니다.

최대 전파 지연

7408 IC의 최대 전파 지연은 10 나노초 (NS)입니다.이것은 출력에서 ​​해당 변화를 생성하기 위해 입력의 변경에 걸리는 시간입니다.이 특성은 특히 타이밍 및 동기화가 원활한 작동에 중요한 고속 디지털 회로에 특히 유용합니다.

작동 온도 범위

IC는 -55 ° C ~ 125 ° C의 넓은 온도 범위 내에서 효과적으로 작동 할 수 있습니다.이를 통해 Chip은 매우 추위에서 매우 뜨거운 온도에 이르기까지 다양한 환경 조건에서 안정적으로 수행 할 수 있습니다.이러한 다양성은 산업 응용 분야뿐만 아니라 극한의 기상 조건이나 온도 변동을 경험할 수있는 환경에서 사용하기에 적합합니다.

저장 온도 범위

IC는 -65 ° C ~ 150 ° C의 온도 범위 내에 안전하게 저장 될 수 있습니다.이를 통해 칩은 장기간 저장된 후에도 기능을 유지하도록합니다.비활성 기간이든 운송 중이든,이 광범위한 저장 범위는 불리한 저장 조건으로 인한 IC가 잠재적 손상으로부터 보호합니다.

고속 작동

7408 IC는 고속으로 작동하도록 설계되어 최대 10MHz에 도달합니다.이 기능은 특히 고속 디지털 시스템에서 빠른 신호 처리 및 빠른 응답 시간이 필요한 애플리케이션에 적합합니다.이러한 시나리오에서 신뢰할 수있는 성능은 많은 엔지니어와 디자이너에게 선호하는 선택입니다.

7408 IC의 권장 작동 조건

상징	매개 변수	최소	타이핑	맥스	단위
VCC	공급 전압	4.75	5	5.25	다섯
VIH	높은 레벨 입력 전압	2	-	-	다섯
vil	낮은 레벨 입력 전압	-	-	0.8	다섯
ioh	높은 레벨 출력 전류	-0.4	-	-	엄마
IOL	낮은 레벨 출력 전류	-	-	16	엄마
고마워	자유 공기 작동 온도	0	-	70	° C

7408 IC의 전기 특성

상징	매개 변수	정황	최소	타이핑	맥스	단위
VI	입력 클램프 전압	vcc = min, ii = -12ma	-	-	-1.5	다섯
VOH	높은 레벨 출력 전압	vcc = min, ioh = max, vih = max	2.4	3.4	-	다섯
vol	낮은 레벨 출력 전압	vcc = min, iol = max, vih = max	-	0.2	0.4	다섯
II	입력 전류 @ 최대 입력 전압	VCC = MAX, VI = 5.5V	-	-	1	엄마
iih	높은 레벨 입력 전류	vcc = max, vi = 2.4v	-	-	40	µA
iil	낮은 레벨 입력 전류	vcc = max, vi = 0.4v	-	-	-1.6	엄마
iOS	단락 출력 전류	VCC = MAX	-18	-	-55	엄마
ICCH	출력이 높은 전류	VCC = MAX	-	4	8	엄마
ICCL	출력이 낮은 공급 전류	VCC = MAX	-	12	22	엄마

7408 IC의 전환 특성

상징	매개 변수	정황	최소	타이핑	맥스	단위
tplh	전파 지연 시간은 낮은 시간에서 높이입니다	cl = 15pf, rl = 400Ω	-	22	-	ns
tphl	전파 지연 시간이 높은 시간	cl = 15pf, rl = 400Ω	-	15	-	ns

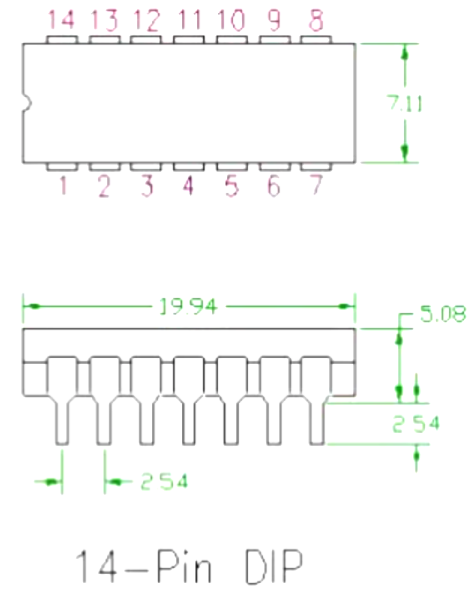

치수 도면
