XOR 게이트 설명 : 기호, 진실 표, 건축 방법 및 응용 프로그램

이 안내서는 디지털 회로에 사용되는 특별한 종류의 논리 게이트 인 XOR (독점 또는) 게이트에 대해 이야기합니다.XOR 게이트가 어떻게 간단한 게이트와 같은 및 또는 그렇지 않은지 설명합니다.그들의 상징, 진실 테이블, 표준 게이트, NAND 게이트 및 게이트를 사용하여 구축하는 방법에 대해 배웁니다.이 안내서에는 4 개의 Xor 게이트가있는 7486 칩도 소개합니다.암호화, 컴퓨터에 숫자를 추가하고 오류를 확인하는 것과 같이 XOR 게이트가 사용되는 위치를 보여줍니다.또한 회로를 작고 빠르게 만드는 것과 같은 좋은 점을 설명하고 더 복잡하고 더 많은 전력을 사용하는 것과 같은 나쁜 점을 설명합니다.결국, 당신은 XOR 게이츠가 현대 전자 제품에 왜 그렇게 유용한 지 이해할 것입니다.

목록

XOR 게이트는 무엇입니까?

XOR (독점) 게이트는 디지털 전자 제품에 사용되는 특별한 종류의 논리 게이트입니다.그것은 당신이 이미 알고있는 기본 게이트와 조금 다르게 작동합니다.이러한 기본 게이트는 간단한 규칙으로 쉽게 설명하기 쉽지만 XOR 게이트는 조금 더 독특합니다.XOR 게이트의 주요 아이디어는 정확히 두 입력 중 하나 중 하나 인 경우에만 1 (또는 "true")의 출력을 제공한다는 것입니다. 두 입력이 모두 0 또는 둘 다 동일하면 출력은 0 (또는 "false")입니다.이런 식으로 생각할 수 있습니다. XOR 게이트는 입력이 다른지 확인합니다.그것들이 다르면 1을 준다. 동일하다면 0을 준다.

부울 대수 (논리 게이트의 수학) 측면에서 XOR 작업은 AB ' + A'B로 작성됩니다.이것은 다음을 의미합니다.

• a, 그리고 b가 아닙니다. b

• 또는

• A와 B가 아닙니다

이 표현은 기본 부품을 사용하여 XOR 게이트를 만들 수 있음을 보여줍니다 : 2 및 게이트, 2 개의 게이트, 1 개 또는 게이트.XOR 게이트는 다른 입력을 현명한 방식으로 결합하는 데 도움이됩니다.기본 게이트를 하나의 XOR 게이트로 교체 할 수 있기 때문에 복잡한 회로를 작고 빠르게 만듭니다.이것은 공간을 절약하고 회로가 얼마나 잘 작동하는지 향상시킵니다.

Xor 게이트의 상징과 진실 테이블

회로 다이어그램에서 XOR 게이트는 거의 OR 게이트처럼 보이지만 입력 근처에 추가 곡선이 있습니다.이 추가 선은 "독점적"이라는 것을 보여줍니다. 입력이 다를 때 출력이 높습니다 (1).입력이 동일하면 출력이 낮습니다 (0).아래 그림은 2 입력 XOR (독점 또는) 게이트의 논리 기호를 보여줍니다.그것은 a와 b로 표시된 2 개의 입력 단자와 Y로 표시된 1 개의 출력 단자가 있습니다. 모양은 OR 게이트와 유사하지만 입력 측면에 "독점적"동작을 나타내는 추가 곡선이 있습니다.출력 y는 입력 A와 B가 다른 경우에만 (1) 높아집니다.

그림 2. 2 입력 XOR 게이트 기호

2 입력 XOR 게이트의 진실 테이블

두 개의 입력 (A 및 B)이 있으면 XOR 게이트는 다음과 같이 작동합니다.

• a와 b가 모두 0이면 출력 y는 0입니다.

• A가 0이고 B가 1 인 경우 출력 y는 1입니다.

• A가 1이고 B가 0이면 출력 y는 1입니다.

• A와 B가 모두 1 인 경우 출력 y는 0입니다.

2 입력 XOR에 대한 부울 표현 :

이것은 a가 1이고 b가 0이고, a가 0이고 b가 0이고 b가 1 인 경우 y는 1입니다.

에이	비	와이
0	0	0
0	1	1
1	0	1
1	1	0

3 입력 XOR 게이트의 진실 테이블

세 가지 입력 (A, B 및 C)이 있으면 XOR 게이트는 간단한 규칙을 따릅니다.입력 중 홀수 1이있는 경우 출력은 1입니다.예를 들어:

• 하나의 입력이 1이고 다른 입력이 0이면 출력은 1입니다.

• 3 개의 입력이 1 인 경우 출력은 1입니다.

• 두 입력이 1이거나 1이 1 인 경우 출력은 0입니다.

3 입력 XOR에 대한 부울 표현 :

이것은 다음과 같이 확장 될 수 있습니다.

에이	비	기음	와이
0	0	0	0
0	0	1	1
0	1	0	1
0	1	1	0
1	0	0	1
1	0	1	0
1	1	0	0
1	1	1	1

예:

• a = 1, b = 0, c = 0 → 하나의 입력은 1 → 출력 y = 1입니다.

• a = 1, b = 1, c = 0 → 2 개의 입력은 1 → 출력 y = 0입니다.

• a = 1, b = 1, c = 1 → 3 개의 입력은 1 → 출력 y = 1입니다.

XOR 게이트의 표준 회로 구성

표준 XOR 게이트는 2 개 및 게이트, 2 개의 게이트, 1 개 또는 게이트를 사용하여 제작됩니다.이 방법은 안정적으로 작동하지만 구성 요소의 수와 회로의 전체 크기가 증가합니다.이러한 복잡성을 피하기 위해 많은 사람들이 NAND 나 게이트 만 사용하는 것을 선호합니다.이들은 다른 유형의 논리 게이트를 만드는 데 사용될 수 있기 때문에 범용 게이트라고합니다.NAND 또는 GATE 만 사용하면 필요한 다양한 부품을 줄임으로써 제조 및 인벤토리 관리를 단순화합니다.또한, 이런 식으로 제작 된 회로는 종종 작고, 전력이 적고, 생산하는 데 비용이 적게 듭니다.NAND 또는 Gates를 사용하여 XOR 구조를 마스터하는 것은 효율적이고 실용적인 전자 시스템을 설계하는 데 유용한 기술입니다.

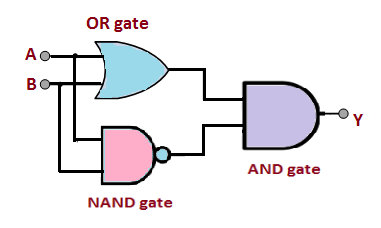

다이어그램은 OR 게이트, NAND 게이트 및 및 게이트를 사용하여 XOR 게이트의 표준 구성을 보여줍니다.입력 A와 B는 먼저 OR 게이트 및 NAND 게이트로 처리됩니다.이 두 게이트의 출력은 AN 및 게이트로 공급됩니다. 출력은 최종 결과입니다. Y.이 설정은 XOR 게이트의 동작을 캡처합니다.

NAND 게이트로 XOR 게이트 구축

XOR (독점 또는) 게이트는 디지털 전자 장치의 중요한 논리 게이트로, 두 입력이 다른 경우에만 높은 신호를 출력합니다 (1).흥미롭고 실용적인 운동은 NAND 게이트 만 사용하여 XOR 게이트를 구축하는 것입니다.이것은 다른 유형의 논리 게이트를 구성하는 데 사용할 수 있기 때문에 범용 게이트로 알려진 NAND 게이트의 유연성과 힘을 보여줍니다.NAND 게이트 만 사용하여 XOR 게이트를 만들려면 5 개의 NAND 게이트가 필요합니다.첫 번째 단계는 두 입력, A 및 B를 뒤집는 것입니다. 이는 각 입력을 게이트의 두 입력을 함께 묶는 NAND 게이트에 연결하여 수행됩니다.입력이 NAND 게이트의 두 단자에 공급되면 출력은 입력의 논리가됩니다.결과적으로 두 개의 NAND 게이트는 B가 아닌 A가 아닌 생산에 사용됩니다.

다음 단계는 원본과 역 신호를 결합하여 중간 결과를 생성하는 것입니다.세 번째 NAND 게이트는 입력으로 B가 아닌 B를 취하는 반면, 네 번째 NAND 게이트는 A가 아닌 B를 취합니다.이 게이트는 A와 B가 다른 경우에만 높은 신호를 만듭니다.마지막으로, 두 개의 중간 NAND 게이트의 출력은 5 번째 NAND 게이트로 공급됩니다.이 마지막 게이트는 두 개의 중간 신호에서 논리적 인 NAND를 수행합니다.신호의 특성으로 인해이 최종 NAND 작업은 XOR 출력을 성공적으로 생성합니다.결과는 A와 B가 다를 때 출력이 높고 A와 B가 동일 할 때 출력이 낮아서 XOR 게이트의 진실 테이블을 충족시킵니다.

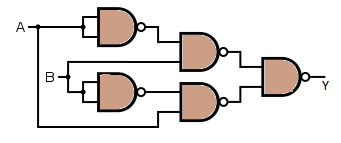

그림 4. NAND 게이트가있는 XOR 게이트 구축

그림은이 설정을 명확하게 보여줍니다.위의 설명을 반영하는 방식으로 상호 연결된 5 개의 NAND 게이트를 보여줍니다.입력 A와 B를 뒤집는 데 두 개의 게이트가 사용됩니다. 두 개의 게이트가 원래와 역 입력을 결합하여 중간 신호를 형성합니다.이 게이트의 출력은 마침내 5 번째 NAND 게이트를 통해 병합되어 Y로 표시된 XOR 출력을 생성합니다.이 구성은 XOR 기능을 달성 할뿐만 아니라 NAND 게이트가 디지털 회로 설계에 가져 오는 적응성과 단순성을 강조합니다.

XOR 게이트를 구축하거나 게이트로 구축합니다

XOR 게이트는 게이트 만 사용하여 제작할 수 있습니다.NAND 게이트를 사용하는 방법과 유사 하게이 접근법은 원래 입력의 역 버전을 생성하는 것으로 시작됩니다.이 반전을 수행하기 위해 각 입력마다 하나씩 두 개 또는 게이트가 사용됩니다.그렇게함으로써 회로는 원래 입력뿐만 아니라 보완에도 액세스 할 수 있으므로보다 복잡한 조합이 가능합니다.입력을 반전시킨 후 회로는 두 개의 중간 신호를 생성합니다.One Nor Gate는 반전 된 입력을 원래 B 입력과 결합합니다.다른 나라 게이트는 원래 A 입력을 역 B 입력과 결합합니다.

이 두 가지 중간 결과는 XOR 게이트의 동작 인 두 개의 원래 입력 중 하나 인 조건을 분리하기 때문에 중요합니다.마지막으로, 두 개의 중간 결과는 마지막 또는 게이트로 공급됩니다.이 최종 게이트는 두 신호를 병합하여 XOR 기능을 완료합니다.결과는 정확히 하나의 입력이 높을 때 높은 출력 (논리 1)이 높고 그렇지 않으면 낮은 (논리 0)입니다.XOR 게이트를 만들기 위해 게이트 만 사용하면 범용 게이트의 유연성과 힘을 보여 주어 디자인이 더 균일하고 효율적이며 때로는 통합 회로에서 제작하기가 더 쉬워집니다.

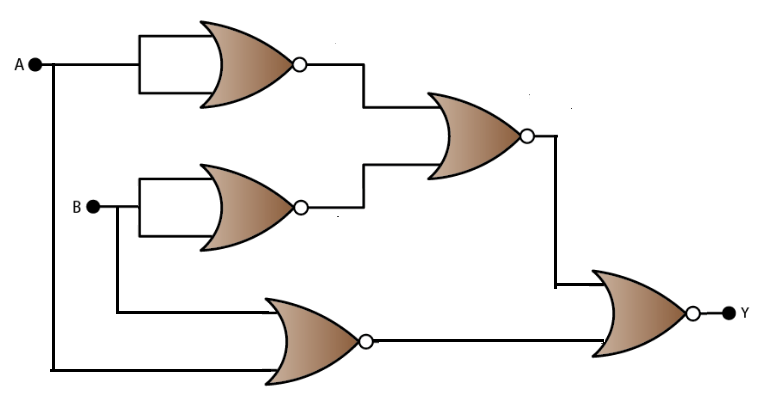

그림 5. 또는 게이트로 XOR 게이트 구축

이 다이어그램은 XOR 작업을 구현하기 위해 전적으로 또는 게이트와 함께 제작 된 논리 회로를 보여줍니다.a와 b로 표시된 입력은 먼저 그들을 뒤집는 별도 또는 게이트를 통과합니다.이러한 반전 (A '및 B')은 각각 두 개의 더 나이가 많은 게이트를 통해 반대 원본 입력과 결합됩니다.이 조합의 결과는 최종 NOR 게이트로 공급되어 출력 Y를 생성합니다.이 구조는 XOR 게이트의 정확한 동작을 복제하기 위해 조심스럽게 레이어 또는 작업을 수행합니다.

7486 쿼드 2 입력 XOR 게이트

7486 Quad 2 입력 XOR 게이트는 단일 14 핀 듀얼 인라인 패키지 (DIP) 내에 4 개의 독립적 인 XOR 게이트를 포함하는 통합 회로입니다.TTL (Transistor-Transissistor Logic) 장치의 인기있는 74 시리즈의 일부로 디지털 전자 제품의 필수 요소입니다.XOR (독점 OR) 기능은 로직 시스템에서 중요합니다. 두 입력이 다를 때만 높은 신호를 출력하기 때문입니다.이 동작은 논리적 비교, 패리티 생성 및 검사, 이진 산술 및 간단한 의사 결정 회로와 같은 응용 프로그램에 유용합니다.표준 TTL 버전 외에도 7486의 CMOS 변형을 사용할 수 있으며 전력 소비가 낮아집니다.이로 인해 칩은 배터리 운영 장치와 같은 에너지 효율이 필요한 프로젝트에 탁월한 선택이됩니다.표준 포장 및 핀 레이아웃 덕분에 7486은 광범위한 전자 시스템에 쉽게 통합 될 수 있습니다.

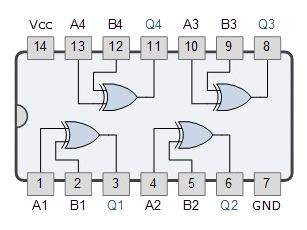

그림 6. 7486 쿼드 2 입력 XOR 게이트

7486의 내부 구조는 4 개의 XOR 게이트로 구성되며 각각 2 개의 입력 핀과 1 개의 출력 핀이 있습니다.입력 A1 및 B1 (핀 1 및 2)은 핀 3에 출력 Q1이 나타나는 첫 번째 게이트를 공급합니다. 마찬가지로, 두 번째 게이트는 입력 A2 및 B2 (핀 4 및 5)를 수신하고 핀 6에서 출력 Q2를 제공합니다. 세 번째 게이트는 핀 8에 출력 Q3 (Q3 및 B4)을 사용하여 A3 및 B3 (핀 9 및 10)을 입력으로 사용합니다.칩의 전력은 핀 14 (VCC)를 통해 공급되며 핀 7은 접지 (GND)에 연결됩니다.그림은 이러한 관계를 명확하게 보여 주므로 회로에서 장치를 연결하고 사용하는 방법을 빠르게 이해할 수 있습니다.

XOR 게이트의 응용

암호화 및 안전한 데이터 전송

Xor Gates는 암호화 및 보안 커뮤니케이션 분야에서 역할을합니다.간단한 암호화 체계에서 일반 텍스트 메시지는 XOR 작업을 사용하여 암호 텍스트를 생성하는 비밀 키와 결합됩니다.이 암호 텍스트는 열쇠에 대한 지식없이 완전히 무작위로 나타나서 무단 당사자가 해독하기가 어렵습니다.또한 XOR 작동이 쉽게 가역적이기 때문에 암호 텍스트에 동일한 키를 적용하면 원래 메시지가 복원되므로 암호화 및 암호 해독 프로세스 모두에 이상적입니다.이 특성은 XOR 게이츠를 안전한 통신 프로토콜을 개발하는 데있어 기본적이면서도 강력한 도구로 만듭니다.

디지털 산술 작업

디지털 산술에서 XOR 게이트는 추가 및 뺄셈과 같은 기본 작업을 수행하는 데 중요한 구성 요소입니다.구체적으로, 이진 첨가에서, XOR 게이트는 휴대용을 고려하지 않고 2 비트의 합을 계산하는 데 사용된다.전체 부가자와 같은보다 복잡한 회로에서 Xor 게이트는 합계와 운반 값을 모두 관리하기 위해 함께 작동합니다.마찬가지로, 디지털 회로에서의 빼기 작업은 종종 2의 보완 표현과 결합 된 XOR 게이트를 사용합니다.이진 입력을 사용한 예측 가능한 동작은 프로세서 및 계산기에서 효율적이고 빠른 산술 단위를 설계하는 데 중요합니다.

플립 플롭 및 카운터 회로

XOR 게이트는 플립 플롭 및 카운터를 포함한 순차적 논리 회로의 생성에서 훌륭합니다.플립 플롭은 단일 비트의 데이터를 저장할 수있는 메모리 요소의 빌딩 블록이며 카운터는 디지털 시스템의 특정 수의 상태를 시퀀싱하는 데 사용됩니다.XOR 게이트는 작업을 토글링 할 수있게하므로 특정 입력 조건이 충족 될 때마다 출력 상태를 변경할 수 있습니다.이 동작은 시계 입력 또는 제어 신호를 기반으로 동적 상태 변경이 필요한 T- 타입 플립 플롭 및 비동기 카운터를 설계하는 데 중요합니다.그들의 사용은 회로가 시간이 지남에 따라 변화를 입력하기 위해 정확하고 효율적으로 반응하도록 보장합니다.

현대 전자 제품 및 복잡한 시스템

기본 논리 기능 외에도 XOR 게이트는보다 정교한 전자 시스템의 작동에 기여합니다.이들은 패리티 생성기 및 체커와 같은 오류 감지 및 수정 메커니즘에 사용되며 전송 중 데이터의 무결성을 확인하는 데 도움이됩니다.디지털 비교기에서 XOR 게이트는 비트가 일치하지 않으면 높은 신호를 출력하여 두 바이너리 숫자의 차이를 식별합니다.또한 XOR 게이트는 신호에 대한 정확한 제어가 필요한 신호 처리 및 변조 기술을 지원합니다.그들의 다목적 특성은 통신 장치에서 마이크로 프로세서 및 임베디드 시스템에 이르기까지 복잡한 디지털 시스템의 핵심입니다.

XOR 게이트의 장점

홀수 기능 작업의 효율적인 처리

XOR 게이트는 입력의 홀수가 높을 때 높은 출력을 생성하도록 설계되었으며 입력 수가 높을 때는 출력이 낮습니다.이 속성은 상태 토글링, 비트 간의 차이를 식별하고 플립 플롭 및 카운터의 상태 변화를 제어하는 ​​등 홀수 기능 감지가 필요한 디지털 디자인에서 매우 가치가 있습니다.동일한 결과를 달성하기 위해 여러 기본 게이트가있는 복잡한 네트워크를 구축하는 대신 간단한 XOR 구조는 이러한 작업을 효율적으로 관리하여 설계 복잡성을 크게 단순화 할 수 있습니다.

논리 표현의 단순화

디지털 로직 설계에서 부울 표현의 복잡성을 최소화하는 것은 효율적인 회로를 구축하는 데 중요한 단계입니다.XOR 게이트는 본질적으로 여러 논리적 작업 (및 OR, NOT)을 단일 소형 기능으로 결합합니다.XOR 게이트를 전략적으로 사용하면 복잡한 표현을 훨씬 간단한 형태로 변환하여 광범위한 배선 및 상호 연결의 필요성을 줄일 수 있습니다.단순화는 통합 회로에서 쉽게 구현할 수있을뿐만 아니라 디자인 오류의 가능성을 최소화하여 디지털 시스템의 성능과 신뢰성을 향상시킵니다.

구성 요소 수 감소

XOR 게이트를 사용한 논리 단순화의 직접적인 결과 중 하나는 필요한 구성 요소 수의 감소입니다.여러 표준 게이트를 사용하여 복잡한 작업을 수행하는 대신 단일 XOR 게이트는 종종 동일한 작업을 수행 할 수 있습니다.이 통합은 총 게이트 수를 줄이고 인쇄 회로 보드 (PCB) 또는 통합 칩에 귀중한 공간을 절약하며보다 작고 경량 장치를 생성 할 수 있습니다.구성 요소가 적 으면 솔더 조인트, 상호 연결 및 잠재적 고장 지점이 적어 내구성이 향상되고 유지 보수가 쉬워집니다.

회로 속도 증가와 전력 소비량

게이트와 상호 연결의 수를 최소화함으로써 XOR 게이트를 포함하는 회로는 더 빠른 처리 속도를 달성 할 수 있습니다.모든 논리 게이트는 작은 지연 (전파 지연이라고 함)을 도입하므로 입력과 출력 사이의 게이트가 적 으면 신호 처리의 전체 지연이 줄어 듭니다.또한, 활성 성분 전환 상태가 적기 때문에 회로의 총 전력 소비가 줄어 듭니다.이로 인해 XOR 게이트는 모바일 전자 장치, 웨어러블 장치 및 사물 인터넷 (IoT) 센서와 같은 전력 민감성 응용 프로그램에 이상적입니다.

오류 감지 및 수정

XOR 게이트는 데이터 정확도를 보장하도록 설계된 시스템의 빌딩 블록입니다.Parity Checks와 같은 오류 감지 방법에서 XOR 게이트는 데이터 세트의 수가 균일한지 여부를 계산합니다.데이터 확인 중에 패리티 비트가 일치하지 않으면 오류가 발생했음을 나타냅니다.또한 XOR 게이트는 코드 해밍과 같은보다 정교한 오류 수정 코드에서 역할을 수행하여 시스템이 오류를 감지 할뿐만 아니라 올바른 오류도 할 수 있습니다.이는 통신, 데이터 저장 및 컴퓨팅과 같은 분야에서 약간의 데이터 손상조차도 결과를 초래할 수 있습니다.

데이터 비교에 효과적입니다

많은 디지털 시스템, 특히 프로세서 및 메모리 회로에서 두 개의 데이터 세트를 빠르고 정확하게 비교해야 할 필요가 있습니다.XOR 게이트는이 프로세스를 매우 효율적으로 만듭니다.두 비트를 비교할 때 XOR 게이트는 비트가 다른 경우 높은 신호를 출력하고 동일하면 신호가 낮습니다.NOR 또는 NAND 구조를 통해 여러 XOR 게이트의 출력을 연결함으로써 전체 단어 (8 비트, 16 비트 또는 32 비트 데이터)를 동시에 비교할 수 있습니다.이 빠른 비교 능력은 캐시 메모리 검증, 명령 디코딩 및 안전한 데이터 검증 프로세스와 같은 작업에 좋습니다.

신뢰성과 안전

항공 우주, 자동차, 의료 기기 및 인프라와 같은 안전성과 신뢰성이 협상 할 수없는 산업에서는 XOR 게이트가 중요합니다.오류 확인, 중복 검증 및 시스템 모니터링에서의 사용은 실패 또는 불일치가 빠르고 정확하게 감지되도록합니다.예를 들어, 항공 전자 시스템에서 XOR 게이트는 오류를 감지하기 위해 중복 센서 출력을 비교할 수 있습니다.의료 장비에서는 생명-중요 모니터링 중에 데이터 무결성을 보장합니다.다양한 조건에서 그들의 신뢰성과 예측 가능한 행동은 XOR 게이츠가 시스템에서 신뢰할 수있는 구성 요소가되어 간단한 오류조차도 치명적인 결과를 초래할 수 있습니다.

xor 게이트의 단점

복잡한 내부 구조

XOR (독점 OR) 게이트는 기본 논리 게이트보다 더 복잡한 내부 디자인을 가지고 있습니다.AN과 게이트는 몇 개의 트랜지스터로 만 빌릴 수 있지만 XOR 게이트를 구현하려면 일반적으로 함께 작동하지 않고 또는 그렇지 않은 여러 기본 게이트의 조합이 필요합니다.대안 적으로, XOR이 트랜지스터 레벨로 직접 구성되는 경우 더 많은 수의 트랜지스터가 필요합니다.이러한 복잡성은 통합 회로 내에서 게이트의 크기를 증가시킬뿐만 아니라 설계 및 검증 프로세스를 더욱 관련시킵니다.

더 높은 전력 소비

XOR 작동을 수행하는 데 필요한 수의 내부 구성 요소 및 전환으로 인해이 게이트는 일반적으로 더 간단한 게이트보다 더 많은 전력을 소비합니다.논리 상태 (0에서 1 또는 그 반대로) 사이의 각 전환은 에너지를 소비하며 XOR 게이트는 내부적으로 더 많은 단계를 가지고 있기 때문에 더 많은 스위칭 활동을 경험합니다.이는 모바일 장치, 의료 임플란트 또는 원격 센서와 같은 배터리 구동 또는 에너지에 민감한 애플리케이션에 문제가 될 수 있습니다.시간이 지남에 따라, 함께 작동하는 다중 XOR 게이트의 누적 효과는 장치 또는 시스템의 전반적인 에너지 효율에 영향을 줄 수 있습니다.

신호 지연 증가

디지털 회로에서 기술적으로 전파 지연으로 알려진 신호 지연은 게이트의 입력에서 변경이 출력에 반영되는 데 걸리는 시간을 나타냅니다.XOR 게이트는 여러 계층의 내부 논리로 구성되므로 각 레이어는 약간의 지연을 추가합니다.XOR 게이트와 같은 간단한 게이트와 비교할 때 신호가 통과하는 데 더 오래 걸립니다.고속 회로에서 이러한 지연은 축적되어 타이밍 오류, 설정 및 보유 위반 또는 시스템 충돌과 같은 문제로 이어질 수 있습니다.XOR 게이트 주변의 추가 타이밍 수정 또는 최적화를 설계하여 고속으로 신뢰할 수있는 성능을 보장해야합니다.

여러 입력으로 복잡성을 설계합니다

2 입력 XOR 게이트는 비교적 일반적이며 관리 가능하지만 2 개 이상의 입력으로 XOR 기능을 설계하면 복잡성이 도입됩니다.진정한 멀티 입력 XOR 게이트는 단순히 여러 개의 2 입력 XOR 게이트를 순서대로 연결하는 것과 다르게 작동합니다.결과 논리는 예측하고 관리하기가 더 어려워집니다.예를 들어, 4 개의 입력 XOR은 홀수의 입력이 1이면 1을 출력합니다.이 규칙은 대형 시스템에서 혼란스러워 질 수 있습니다.이러한 기능을 만들려면 종종 XOR 게이트 트리를 구축하여 구성 요소와 상호 연결의 수를 늘려야합니다.이로 인해 물리적 회로 영역이 더 커질뿐만 아니라 설계 프로세스 중에 타이밍 분석, 레이아웃 및 라우팅을 복잡하게하여 정확하고 효율적인 작동을 보장하기가 더 어려워집니다.

어려운 디버깅 및 유지 보수

XOR 논리에 크게 의존하는 문제 해결 회로는 주로 간단한 게이트로 구성된 회로 작업보다 더 어려울 수 있습니다.XOR 동작은 입력의 정확한 조합에 의존하기 때문에 약간 지연된 신호 또는 산발적 결함과 같은 작은 글리치조차도 출력이 예측할 수 없을 정도로 변경 될 수 있습니다.또한, XOR 논리는 입력과 출력 사이의 관계를 모호하게하는 경향이있다.한 입력의 작은 변경은 출력을 뒤집을 수 있으며, 이는 디버깅 중에 즉시 직관적이지 않을 수 있습니다.결과적으로 문제를 분석하고 진단하는 데 더 많은 시간을 소비해야하며, 종종 논리 분석기 또는 시뮬레이션 소프트웨어와 같은 특수 도구가 결함을 정확히 찾아야합니다.유지 보수 단계에서 이러한 추가 복잡성은 XOR 운영에 크게 의존하는 디지털 시스템을 업데이트, 수리 또는 확장하는 데 필요한 비용과 시간을 증가시킬 수 있습니다.

결론

Xor 게이트는 오늘날의 전자 장치에서 매우 중요합니다.안전한 커뮤니케이션, 컴퓨터에서 수학을하고 데이터의 실수를 확인하는 것과 같은 직업을 도와줍니다.XOR 게이트는 단순한 게이트보다 조금 더 복잡하고 더 많은 전력을 사용하더라도 회로를 더 빠르고 작고 신뢰할 수 있습니다.XOR 게이트의 작동 방식, 구축 방법 및 사용 위치를 아는 것은 더 나은 전자 시스템을 만드는 데 도움이 될 수 있습니다.
