XC3S200-4TQG144I FPGA : 기능, 핀아웃, 프로그래밍 및 응용 프로그램

이 안내서는 XC3S200-4TQG144I에 관한 것이며, 저렴한 비용으로 강력한 성능을 제공하는 것으로 유명합니다.이 칩에는 수천 개의 논리 셀, 내장 메모리, 특수 수학 단위 및 많은 입력/출력 핀과 같은 유용한 기능이 많이 있습니다.이 기사에서는이 칩이 무엇을하는지, 작동 방식, 어디서 사용 할 수 있는지, 자신의 프로젝트를위한 프로그램을 배우는 방법을 배웁니다.

목록

XC3S200-4TQG144I 개요

그만큼 XC3S200-4TQG144I AMD Xilinx의 Spartan-3 FPGA 제품군의 일부이며, 고성능을 요구하는 비용에 민감한 응용 프로그램에 맞게 조정되었습니다.이 모델은 200,000 개의 시스템 게이트를 특징으로하며 4,320 개의 논리 셀을 사용하여 소형 폼 팩터에서 강력한 처리 기능을 가능하게합니다.이 장치는 480 개의 구성 가능한 로직 블록 (CLB), 데이터 저장 용 216kbits 블록 RAM 및 향상된 산술 작업을 위해 12 개의 전용 18x18 승수를 포함하여 상당한 내부 리소스를 자랑합니다.최대 97 명의 사용자 I/O 핀을 지원하므로 다양한 연결 옵션이 가능합니다.시계 관리는 4 명의 DCMS (Digital Clock Manager)가 효율적으로 처리하여 고속 디지털 환경 내에서 정확한 타이밍 및 제어를 용이하게합니다.XC3S200-4TQG144I는 1.2V 코어 전압에서 작동하며 허용 가능한 범위는 1.14V ~ 1.26V이며 온도 범위가 -40 ° C ~ 100 ° C의 산업 설정에서 안정적으로 수행하도록 설계되었습니다.이 FPGA의 최대 달성 가능한 클럭 주파수는 최대 630MHz로 응용 프로그램의 빠른 데이터 처리 및 응답 성을 보장합니다.

비즈니스를 운영하고 있고 신뢰할 수 있고 고성능 FPGA를 꾸준히 공급 해야하는 경우 XC3S200-4TQG144I는 현명한 선택입니다.우리와 함께 대량 주문을하면 시스템의 성능이 향상되며, 우리는 모든 단계를 지원하기 위해 여기에 있습니다.

XC3S200-4TQG144I CAD 모델

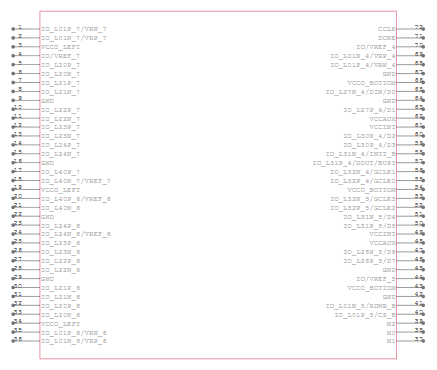

XC3S200-4TQG144I 기호

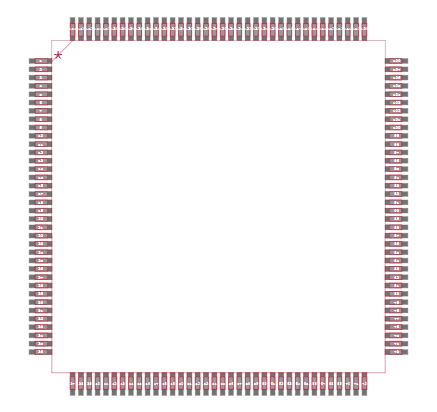

XC3S200-4TQG144I 발자국

XC3S200-4TQG144I 3D 모델

XC3S200-4TQG144I 기능

• 논리 용량: XC3S200-4TQG144I는 200,000 개의 시스템 게이트와 4,320 개의 논리 셀을 갖춘 상당한 논리 용량을 제공합니다.이를 통해 단일 칩 내에서 복잡한 디지털 회로 및 시스템을 구현할 수 있으므로 계산 능력과 유연성이 필요한 다양한 응용 프로그램에 이상적입니다.

• 구성 가능한 로직 블록 (CLBS):이 FPGA에는 480 개의 구성 가능한 로직 블록이 장착되어 있으며 사용자 정의 로직 함수를 구현하기위한 주요 로직 리소스입니다.각 CLB는 광범위한 논리적 작업을 수행하도록 프로그래밍 할 수있어 성능 및 리소스 활용을 최적화하는 데 필요한 유연성을 제공합니다.

• 메모리 리소스: 216kbits의 블록 램과 최대 520kbits의 분산 RAM이 포함됩니다.이 칩 메모리는 빠르고 효율적인 데이터 저장 및 검색이 필요한 애플리케이션에 중요하며 버퍼링 및 데이터 캐싱에서 복잡한 상태 머신에 이르기까지 모든 것을 지원합니다.

• 전용 승수: XC3S200-4TQG144I는 12 개의 전용 18x18 승수를 특징으로하는 디지털 신호 처리, 비디오 처리 및 제어 시스템과 같은 집중적 인 수학 계산이 필요한 응용 프로그램에서 탁월합니다.

• 디지털 시계 관리자 (DCMS) : FPGA에는 고급 클럭 기능을 제공하는 4 개의 디지털 시계 관리자가 통합되어 있습니다.DCMS는 고속 디지털 통신 및 정확한 타이밍 응용 프로그램에 필요한 주파수 합성, 위상 이동 및 지터 감소를 가능하게하여 클럭 관리의 유연성과 정확성을 향상시킵니다.

• I/O 기능 : 97 명의 사용자 I/O 핀을 사용하여 FPGA는 LVD 및 RSD를 포함한 다양한 단일 엔드 및 차동 I/O 표준을 지원합니다.이 광범위한 I/O 기능을 사용하면 다양한 주변 장치 및 시스템과 쉽게 통합되어 다양한 하드웨어 환경에 걸쳐 배포가 다재다능합니다.

• 운영 조건: 산업 환경에서 안정적으로 수행하도록 설계된 XC3S200-4TQG144I는 –40 ° C ~ +100 ° C의 온도 범위 내에서 작동합니다.이 강력한 온도 공차는 가혹한 작동 조건에서 배치에 적합합니다.

• 전원 공급 장치: 1.14V에서 1.26V의 허용 범위 인 1.2V의 코어 전압에서 작동합니다.이 저전력 운영은 전력 소비에 민감한 응용 프로그램에 적합하여 전반적인 시스템 에너지 요구 사항을 줄이는 데 도움이됩니다.

• 규정 준수: XC3S200-4TQG144I는 ROH 및 표준에 도달하여 현재 환경 및 안전 규정을 준수합니다.이 규정 준수는 기업이 지속 가능하고 책임감있는 제조 관행을 유지하는 데 지원합니다.

XC3S200-4TQG144I 핀아웃 다이어그램

Xilinx Spartan-3 패밀리의 XC3S200-4TQG144I FPGA의 핀아웃 다이어그램은 144 핀 Thin Quad Flat Pack (TQFP) 패키지의 물리적 핀 구성 및 신호 할당을 보여줍니다.다이어그램은 칩의 상단보기를 나타내는 정사각형 형식으로 배치되며 핀 번호는 주변에 표시됩니다.각 측면은 특정 은행 (은행 0에서 은행 7)에 해당하며, 이는 공유 전압 참조와 I/O 핀을 그룹화합니다.

각 색상의 각 컬러 박스는 I/O 신호, 전원 공급 장치 핀 (VCCINT, VCCO), 접지 (GND), 구성 핀 (Init_B 또는 완료) 및 특수 기능 핀 (예 : 클록 입력 또는 JTAG)과 같은 신호 유형 또는 전압 기능을 나타냅니다.IO_L 이름 지정 컨벤션은 고속 데이터 인터페이스에 유용한 차동 I/O 쌍 (IO_LXXN_PXXX 또는 IO_LXXP_PXXX 등)을 식별합니다.일부 핀은 장치 설정 및 작동에 중요한 구성, 프로그래밍 또는 전용 클럭 기능을 위해 예약되어 있습니다.

XC3S200-4TQG144I 블록 다이어그램

AMD (이전의 XilInx)의 스파르타 -3 FPGA 인 XC3S200-4TQG144I의 블록 다이어그램은 I/O 블록 (IOB)의 내부 아키텍처를 보여 주며, 신호가 FPGA 패브릭과 외부 핀 사이의 신호 흐름을 자세히 설명합니다.이 다이어그램은 각 I/O 핀에 대한 입력, 출력 및 삼위 일체 동작을 제어하는 ​​프로그래밍 가능한 논리 및 구성 가능한 경로를 나타냅니다.

상단에서는 3- 상태 경로가 출력 활성화 신호를 처리합니다.플립 플롭 (TFF1, TFF2)은 출력 드라이버가 활성인지 또는 고 임피던스 상태인지를 결정하기 위해 제어 신호 (T1, T2) 및 타이밍 제어 신호 (TCK)를 수신합니다.멀티플렉서는 프로그래밍 가능한 구성에 따라 다른 소스를 선택합니다.

중간에서 출력 경로에는 출력 클록 (OTCLK1, OTCLK2)과 동기화 된 출력 데이터 신호 (O1, O2)를 저장하는 플립 플롭 (Off1, Off2)이 포함됩니다.멀티플렉서 및 옵션 DDR (Double Data Rate) 로직을 통해 클럭 가장자리가 상승하고 떨어지는 시계 모두에서 데이터를 구동 할 수 있습니다.출력 드라이버는 DCI (디지털 제어 임피던스)에 대한 다양한 논리에 연결되며 풀업/풀다운 저항기, ESD 보호 및 골키퍼 래치를 지원하여 불과한 경우 라인 상태를 유지합니다.

하단에서 입력 경로는 입력 신호 (IQ1, IQ2)가 입력 클록 (ICLK1, ICLK2)을 사용하여 플립 플롭 (IFF1, IFF2)에 어떻게 래치되는지 보여줍니다.선택적 지연은 타이밍을 미세 조정하기 위해 프로그래밍 가능합니다.입력은 LVCMOS, LVTTL 및 VREF 및 인접한 핀을 사용한 차동 신호를 포함한 여러 I/O 표준을 지원합니다.

XC3S200-4TQG144I 사양

유형	매개 변수
제조업체	AMD
시리즈	Spartan®-3
포장	쟁반
부품 상태	쓸모없는
실험실/CLBS 수	480
논리 요소/세포 수	4320
총 RAM 비트	221184
I/O의 수	97
게이트 수	200000
전압 - 공급	1.14V ~ 1.26V
장착 유형	표면 마운트
작동 온도	-40 ° C ~ 100 ° C (TJ)
패키지 / 케이스	144-LQFP
공급 업체 장치 패키지	144-TQFP (20x20)
기본 제품 번호	XC3S200

XC3S200-4TQG144I 응용 프로그램

디지털 신호 처리 (DSP)

XC3S200-4TQG144I는 전용 승수 및 실질적인 블록 RAM으로 인해 DSP 애플리케이션에서 뛰어납니다.따라서 오디오 및 비디오 처리와 같은 집중적 인 수학 계산이 필요한 작업에 이상적이며 필터링, 변조 및 압축과 같은 작업을 효율적으로 처리 할 수 ​​있습니다.

임베디드 시스템

이 FPGA는 Microblaze 및 Picoblaze와 같은 소프트 코어 프로세서를 지원하여 복잡한 임베디드 시스템을 개발할 수 있습니다.맞춤형 제어 시스템, 스마트 장치 및 맞춤형 기능이 중요한 사용자 인터페이스에 사용됩니다.

산업 자동화

XC3S200-4TQG144I는 강력한 I/O 기능과 극한 온도에서 안정적으로 작동 할 수있는 능력을 통해 산업 자동화에 완벽하게 적합합니다.모터 제어, 센서 인터페이스 및 모니터링 시스템을 관리하여 복잡한 산업 공정을 최적화하고 자동화하는 데 도움이됩니다.

자동차 전자 제품

자동차 전자 장치에서 FPGA는 인포테인먼트 시스템에서 복잡한 대시 보드 컨트롤 및 ADA (Advanced Driver-Assistance Systems)에 이르기까지 다양한 기능을 가능하게합니다.높은 신뢰성과 적응성으로 인해 자동차 제조업체에게 선택이됩니다.

통신 시스템

XC3S200-4TQG144I는 라우터, 스위치 및 무선 기지국과 같은 통신 인프라에 중요한 역할을합니다.고속 처리 기능은 네트워크 전체의 효율적인 데이터 처리 및 통신을 보장합니다.

교육 및 프로토 타이핑 플랫폼

비용 효율성과 다양성으로 인해 FPGA는 디지털 디자인 및 FPGA 기술을 가르치는 교육 환경에서 널리 사용됩니다.또한 새로운 디지털 및 전자 개념을 테스트하고 개발하기위한 프로토 타이핑에 선호됩니다.

의료 기기

FPGA의 처리 능력 및 복잡한 알고리즘을 처리 할 수있는 능력은 의료 기기, 특히 정밀도와 속도가 필요한 이미징 및 진단 장비에 적합합니다.

XC3S200-4TQG144I 유사한 부분

• XC3S200-5PQ208C

• XC3S200-4PQ208C

• XC3S200-4PQ208I

XC3S200-4TQG144I 프로그래밍 단계

1. 하드웨어 연결을 설정하십시오: JTAG 프로그래밍 케이블 (예 : Digilent JTAG3 또는 XilInx 플랫폼 케이블)을 PC와 FPGA 보드의 JTAG 헤더에 연결하여 시작하십시오.안정적인 통신을 가능하게하기 위해 보드의 전원이 켜지고 케이블이 올바르게 고정되어 있는지 확인하십시오.

2. Impact Tool을 시작하십시오: 컴퓨터에서 Xilinx ISE 프로젝트 네비게이터를 엽니 다."Processes"창에서 "Target Device (Impact) 구성"을 탐색하고 두 번 클릭하여 장치 프로그래밍 설정을 시작하십시오.

3. JTAG 체인을 초기화합니다: 임팩트가 열리면 "경계 스캔"모드로 설정하십시오.작업 공간 영역을 마우스 오른쪽 버튼으로 클릭하고 "체인 초기화"를 선택하십시오.이 도구는 JTAG 체인을 통해 연결된 모든 장치를 자동으로 감지하고 나열합니다. 여기에는 FPGA 및 연결된 무도회 칩이 포함됩니다.

4. 구성 파일을 할당합니다: FPGA의 경우 Impact Workspace의 아이콘을 마우스 오른쪽 버튼으로 클릭하고 "새 구성 파일 지정"을 선택하십시오.이전에 컴파일 된 .BIT 파일을 찾아 선택하십시오.PROM을 프로그래밍하는 경우 해당 .MCS 파일을 동일한 방식으로 PROM 장치에 할당하십시오.

5. 시작 옵션을 설정하십시오: "프로세스"창에서 "프로그래밍 파일 생성"을 마우스 오른쪽 버튼으로 클릭 한 다음 "속성"을 선택하십시오."시작 옵션"탭에서 "FPGA 시작 시계"가 "JTAG 시계"로 설정되어 FPGA의 시작 시계를 JTAG 프로그래밍 시계와 동기화하십시오.이 설정을 저장하려면 "확인"을 클릭하십시오.

6. 장치를 프로그래밍하십시오: FPGA를 프로그래밍하려면 ICCON의 아이콘을 마우스 오른쪽 버튼으로 클릭하고 "프로그램"을 선택하십시오.프로그래밍 대화 상자에서 프로세스를 신속하게 확인하기 위해 "확인"을 선택 취소하도록 선택할 수 있습니다.프로그래밍을 시작하려면 "확인"을 클릭하십시오.PROM을 프로그래밍하는 경우 유사한 작업을 수행하지만 "프로그래밍 전에 지우기"및 "확인"옵션이 철저하게 선택되어 있는지 확인하십시오.

7. 구성을 확인하십시오 : 프로그래밍이 완료되면 FPGA 보드의 "완료"LED 상태를 관찰하여 FPGA 구성이 성공했는지 확인하십시오.장치가 올바르게 프로그래밍되었음을 나타냅니다.또한 Impact의 검증 도구를 사용하여 프로그래밍이 성공했음을 확인할 수 있습니다.

XC3S200-4TQG144I 장점

비용 효율성

XC3S200-4TQG144I는 강력한 성능을 제공하면서 저렴한 가격으로 설계되어 예산 제약이 필요한 프로젝트에 이상적입니다.이 FPGA는 기능과 비용 효율성을 결합하여 대량 시장에서 경쟁 우위를 제공합니다.

적절한 논리 자원

4,320 개의 논리 셀과 480 개의 구성 가능한 논리 블록 (CLB)이 장착 된이 FPGA는 복잡한 디지털 디자인을 처리하여 중간 규모의 적용을위한 다양한 솔루션을 제공 할 수 있습니다.그 자원은 더 비싸고 고급 대안이 필요없이 전자 제품에서 산업 자동화에 이르기까지 광범위한 용도로 충분합니다.

다목적 I/O 옵션

97 명의 사용자 I/O 핀을 사용하여 XC3S200-4TQG144I는 수많은 단일 엔드 및 차동 I/O 표준을 지원하므로 다양한 통합 요구 사항에 매우 적응할 수 있습니다.이 유연성은 다양한 주변 장치와 인터페이스하는 시스템에 좋습니다.

산업 온도 범위

FPGA는 –40 ° C ~ +100 ° C의 넓은 온도 범위에서 안정적으로 작동하므로 가혹한 환경에서 사용하기에 적합합니다.이 기능은 운영 조건이 극단적 일 수있는 자동차 및 산업 환경에서 응용 프로그램에 적용 할 수 있습니다.

성숙한 도구 체인 지원

XC3S200-4TQG144I를 포함한 Spartan-3 제품군은 FPGA 프로그래밍 및 설계 최적화를위한 강력한 도구를 제공하는 Xilinx의 ISE Design Suite에서 지원합니다.또한 광범위한 문서와 지원 커뮤니티가있어 개발 시간을 가속화하고 설계 문제를 줄일 수 있습니다.

XC3S200-4TQG144I 포장 치수

• 패키지 유형: TQFP-144 (LQFP-144라고도 함)

• 신체 크기: 20 mm × 20 mm

• 좌석 높이 (최대): 1.6 mm

• 터미널 피치: 0.5 mm

• 패키지 스타일: 플랫 팩, 로우 프로파일, 미세한 피치

• 터미널 형태: 갈매기 날개

XC3S200-4TQG144I 제조업체

XC3S200-4TQG144I는 제조합니다 AMD, 고성능 컴퓨팅 및 반도체 기술 분야의 전 세계적으로 인정 된 리더.Xilinx를 인수 한 후 AMD는이 FPGA가 속한 Spartan-3 제품군과 같은 광범위한 프로그래밍 가능한 논리 장치를 포함하도록 포트폴리오를 확장했습니다.AMD는 통합 브랜드에서 XC3S200-4TQG144I를 계속 지원하여 ISE 디자인 스위트와 같은 신뢰성, 장기 가용성 및 성숙한 개발 도구에 대한 액세스를 보장합니다.이 통합은 레거시 및 최신 전자 시스템 모두에 대한 확장 가능하고 효율적인 프로그래밍 가능한 솔루션을 제공하려는 AMD의 약속을 반영합니다.

결론

XC3S200-4TQG144I는 많은 전자 프로젝트에 현명하고 저렴한 선택입니다.힘든 환경에서 잘 작동하며 유연한 연결을 제공하며 빠른 데이터 처리를 지원합니다.산업용 기계, 자동차 전자 제품, 신호 처리 또는 학생 프로젝트에서 작업하든이 칩은 비용이 너무 많이 들지 않고 필요한 것을 제공합니다.AMD의 강력한 지원과 사용하기 쉬운 디자인 도구를 통해 모든 사람에게 훌륭한 옵션입니다.
