직렬 통신 프로젝트에 MAX250CSD를 선택하는 이유

MAX250CSD는 최신 논리 회로를 기존 RS-232 직렬 포트에 연결하는 간단한 방법을 제공합니다.내장된 드라이버와 수신기를 통해 하나의 작은 패키지에서 전송 및 수신 경로를 모두 처리합니다.단일 5V 공급 장치에서 실행할 수 있으며 내부적으로 필요한 RS-232 전압 레벨을 생성할 수도 있습니다.이는 외부 부품 수가 적고 레이아웃이 더 쉽다는 것을 의미합니다.제어 보드를 PC에 연결하든 시스템에 직렬 포트를 추가하든 이 칩은 모든 것을 깨끗하고 안정적으로 유지합니다.전이중 설계로 별도의 전환 없이 동시에 데이터를 보내고 받을 수 있습니다.이 가이드에서는 기능, 핀 세부 정보, 내부 구조 및 일반적인 애플리케이션을 살펴보겠습니다.

카탈로그

MAX250CSD 개요

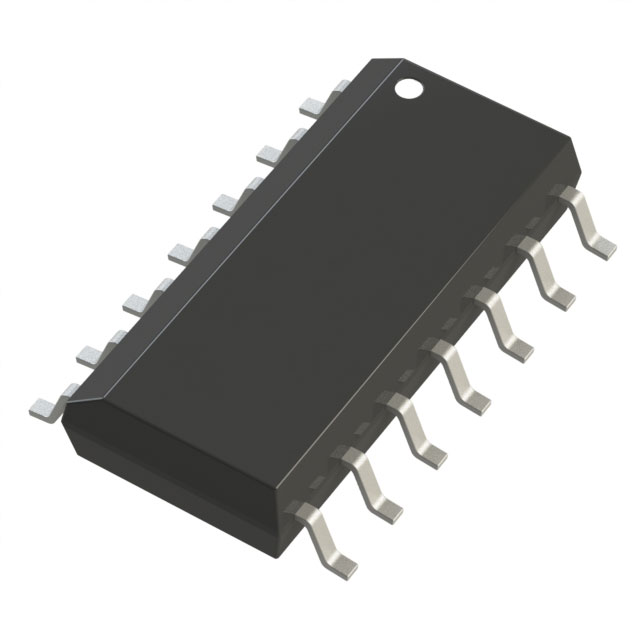

는 MAX250CSD CMOS 및 TTL 로직 레벨을 표준 직렬 통신 포트에 연결하도록 설계된 전이중 RS 232 트랜시버입니다.이 제품은 14핀 SOIC 패키지에 2개의 라인 드라이버와 2개의 라인 수신기를 통합하여 단일 5V 공급 장치를 통해 양방향 데이터 교환을 지원합니다.내부 차지 펌프는 이중 전원 레일 없이도 RS 232 신호 전달에 필요한 양극 및 음극 출력 전압을 생성합니다.이 장치는 안정적인 포트 변환이 필요한 임베디드 시스템, 산업 제어 및 레거시 직렬 장비에 적합합니다.MAX250CSD를 찾고 계십니까?현재 재고, 리드타임, 가격을 확인하려면 당사에 문의하세요.

MAX250CSD 핀아웃 세부사항

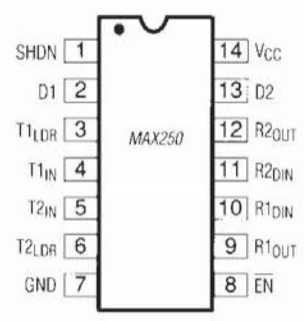

MAX250CSD 핀 설명

핀번호	핀 이름	설명
1	SHDN	장치를 비활성화하고 전력 소비를 줄이기 위한 차단 입력, 논리 제어
2	D1	드라이버 1 출력, RS-232 레벨 출력
3	T1LDR	송신기 1 부하 드라이버 제어
4	T1IN	송신기 1 입력, TTL/CMOS 로직 입력
5	티투인	송신기 2 입력, TTL/CMOS 로직 입력
6	T2LDR	송신기 2 부하 드라이버 제어
7	접지	접지 기준
8	KO	입력 활성화, 정상적인 장치 작동 활성화
9	R1OUT	수신기 1 출력, TTL/CMOS 로직 출력
10	R1DIN	수신기 1 입력, RS-232 레벨 입력
11	R2DIN	수신기 2 입력, RS-232 레벨 입력
12	R2OUT	수신기 2 출력, TTL/CMOS 로직 출력
13	D2	드라이버 2 출력, RS-232 레벨 출력
14	VCC	포지티브 공급 전압, 4.5~5.5V

MAX250CSD CAD 모델

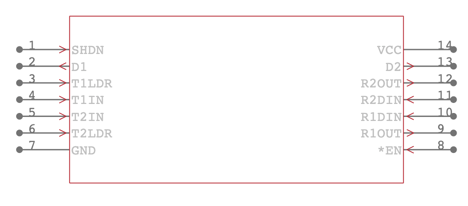

MAX250CSD 기호

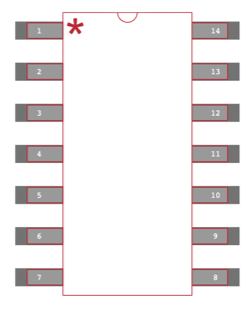

MAX250CSD 설치 공간

MAX250CSD 3D 모델

MAX250CSD의 특징

RS 232 통신 지원

MAX250CSD는 직렬 데이터 교환을 위한 표준 RS 232 전기 사양을 충족하도록 설계되었습니다.낮은 레벨의 CMOS 및 TTL 로직 신호를 전송을 위해 RS 232 전압 레벨로 변환하고, 수신 RS 232 신호를 다시 로직 레벨 출력으로 변환합니다.이를 통해 외부 레벨 변환 구성 요소 없이 디지털 회로와 기존 직렬 포트를 직접 연결할 수 있습니다.이 장치는 임베디드 및 제어 시스템에 사용되는 일반적인 직렬 데이터 속도 전반에 걸쳐 안정적인 통신을 지원합니다.

듀얼 채널 통신

MAX250CSD는 단일 패키지에 2개의 라인 드라이버와 2개의 라인 수신기를 통합합니다.이 2x2 구성은 2개의 독립적인 전송 및 수신 경로를 가능하게 하며 전이중 데이터 전송을 지원합니다.각 드라이버와 수신기는 일치하는 쌍으로 작동하여 연결된 장치 간에 데이터를 동시에 보내고 받을 수 있습니다.이 구조는 별도의 인터페이스 구성 요소에 대한 필요성을 줄이고 보드 레이아웃을 단순화합니다.

전이중 데이터 전송

이 장치는 데이터를 동시에 전송하고 수신할 수 있는 전이중 통신을 지원합니다.이 모드는 지속적인 양방향 데이터 흐름이 필요한 시스템의 통신 효율성을 향상시킵니다.전송 상태와 수신 상태를 번갈아 수행할 필요가 없으므로 안정적이고 중단 없는 직렬 통신을 유지하는 데 도움이 됩니다.

단일 5V 공급 작동

MAX250CSD는 4.5V ~ 5.5V의 단일 공급 전압으로 작동합니다.내부 차지 펌프는 RS 232 시그널링에 필요한 양의 전압 레벨과 음의 전압 레벨을 생성합니다.이를 통해 이중 전원 공급 장치가 필요 없으며 외부 구성 요소 수가 줄어듭니다.단순화된 전력 요구 사항은 콤팩트하고 간단한 회로 설계를 지원합니다.

잡음 허용 오차에 대한 수신기 히스테리시스

각 수신기에는 약 600밀리볼트의 입력 히스테리시스가 포함되어 있습니다.이 기능은 RS 232 입력 라인의 잡음 및 느린 신호 전환에 대한 저항을 향상시킵니다.이는 전기 간섭이 존재할 수 있는 환경에서 잘못된 스위칭과 불안정한 출력 레벨을 방지하는 데 도움이 됩니다.결과적으로 로직 출력은 정상 작동 조건에서 안정적으로 유지됩니다.

14핀 SOIC 표면 실장 패키지

MAX250CSD는 14핀 SOIC 표면 실장 패키지에 들어 있습니다.이 컴팩트한 형식은 인쇄 회로 기판 공간의 효율적인 사용을 지원하며 자동화된 조립 프로세스에 적합합니다.패키지 설계를 통해 표준 표면 실장 레이아웃에서 안정적인 납땜 연결과 일관된 기계적 배치가 가능합니다.

상업용 온도 범위 작동

이 장치는 섭씨 0도에서 70도 사이에서 작동하도록 지정되었습니다.이 온도 범위는 상업용 및 실내 전자 장비에서의 사용을 지원합니다.권장 공급 및 부하 조건에서 작동할 때 이 범위 내에서 안정적인 성능을 유지합니다.

CMOS 및 TTL 로직 호환성

MAX250CSD는 표준 CMOS 및 TTL 로직 레벨과 호환됩니다.추가적인 신호 조절 없이 마이크로컨트롤러, 디지털 프로세서 및 기타 로직 기반 시스템과 직접 인터페이스할 수 있습니다.이러한 호환성 덕분에 RS 232 통신이 필요한 광범위한 디지털 설계에 대한 통합이 단순화됩니다.

MAX250CSD 기술 사양

제품 속성	속성 값
제조업체	맥심 통합
전압 - 공급	4.5V ~ 5.5V
유형	트랜시버
공급자 장치 패키지	14-SOIC
수신기 히스테리시스	600mV
프로토콜	RS232
패키지/케이스	14-SOIC(0.154', 3.90mm 폭)
패키지	튜브
작동 온도	0°C ~ 70°C
드라이버/수신기 수	2/2
장착 유형	표면 실장
듀플렉스	전체
기본 제품 번호	MAX250
RoHS 상태	RoHS 비준수
수분 민감도 수준(MSL)	1(무제한)
REACH 상태	REACH 영향을 받지 않음
ECCN	EAR99
HTSUS	8542.39.0001

MAX250CSD의 블록 다이어그램

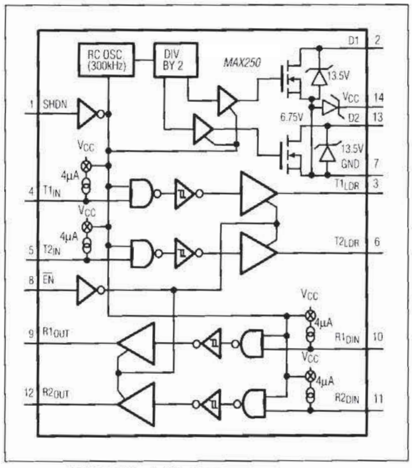

단일 5V 공급 장치에서 전력을 공급받는 이중 송신기 및 이중 수신기 구성을 중심으로 배열된 내부 아키텍처입니다.온칩 300kHz RC 발진기는 차지 펌프를 구동하는 2단계 분할을 제공하여 RS-232 신호 전달에 필요한 양수 및 음수 전압 레벨을 생성합니다.두 개의 송신기 경로는 T1IN 및 T2IN에서 TTL 또는 CMOS 입력을 수용하고 논리 제어 및 드라이버 단계를 통과하며 관련 로드 드라이버 제어 핀을 사용하여 D1 및 D2에서 RS-232 출력을 제공합니다.2개의 수신기 채널은 R1DIN 및 R2DIN에서 RS-232 입력을 수용하고, 정의된 바이어스 전류가 있는 비교기 단계를 통해 이를 처리하고, R1OUT 및 R2OUT에서 로직 레벨 출력을 제공합니다.SHDN 및 EN을 포함한 제어 입력은 발진기 작동 및 채널 활성화 기능을 관리하고 VCC 및 GND는 장치 공급 및 기준 노드를 정의합니다.

MAX250CSD의 칩 지형

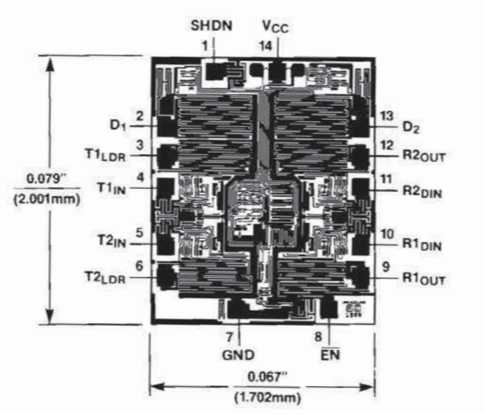

14개의 외부 핀에 해당하는 내부 회로 영역과 본드 패드 배치를 보여주는 MAX250CSD의 다이 레이아웃.주변 패드에는 SHDN, VCC, D1, D2, T1IN, T2IN, R1DIN, R2DIN, R1OUT, R2OUT, EN 및 GND 라벨이 붙어 있으며 패키지 핀아웃과 일치합니다.4개의 큰 대칭 영역이 이중 송신기 및 이중 수신기 채널과 관련된 중앙 영역을 차지하고, 더 작은 제어 및 바이어스 회로가 이들 사이에 분산됩니다.측정된 다이 치수는 약 0.079인치 x 0.067인치로 패키지 내의 물리적 실리콘 크기를 나타냅니다.이 배열은 고전압 드라이버 섹션과 저전압 로직 및 제어 블록 간의 분리를 반영합니다.

MAX250CSD의 응용

PC 직렬 포트 통신 인터페이스

MAX250CSD는 임베디드 보드와 디지털 서브시스템을 표준 PC 직렬 포트에 연결하는 데 사용됩니다.5V 논리 신호를 데스크탑 및 노트북 직렬 커넥터에 필요한 RS 232 전압 레벨로 변환합니다.이를 통해 펌웨어 업데이트, 구성 설정 및 진단 데이터를 직접 직렬 링크를 통해 교환할 수 있습니다.전이중 구조는 동시 전송 및 수신 경로를 지원하여 지속적인 데이터 전송 중에 통신을 안정적으로 유지합니다.

RS 232 연결이 가능한 산업용 장비

많은 산업용 기계에는 설정, 교정 및 모니터링 작업을 위한 RS 232 포트가 포함되어 있습니다.MAX250CSD는 내부 제어 로직과 외부 직렬 커넥터 간의 신호 변환을 제공합니다.명령 전송 및 상태 정보 수신을 위한 안정적인 양방향 통신을 지원합니다.단일 5V 공급 및 내부 전압 생성을 통해 공장 및 공정 장비에 사용되는 소형 제어 보드에 쉽게 맞습니다.

POS 시스템

POS 단말기는 종종 직렬 연결을 통해 프린터, 스캐너 및 금전함과 통신합니다.MAX250CSD를 사용하면 주 처리 장치가 RS 232 기반 주변 장치와 직접 인터페이스할 수 있습니다.이중 드라이버 및 수신기 구성을 통해 승인을 동시에 수신하는 동시에 트랜잭션 데이터를 전송할 수 있습니다.이는 결제 처리 및 영수증 인쇄 중에 원활한 데이터 흐름을 지원합니다.

데이터 통신 단말기

직렬 링크에 의존하는 데이터 터미널에서 MAX250CSD는 내부 디지털 신호와 외부 RS 232 라인 간의 변환을 관리합니다.전송 및 수신 경로 모두에서 적절한 전압 레벨을 유지하여 구조화된 데이터가 신호 불일치 없이 장치 간에 이동할 수 있도록 합니다.따라서 식별 시스템, 출입 통제 장치, 현장 데이터 수집 장비에 사용되는 단말기에 적합합니다.

레거시 RS 232 인터페이스가 필요한 임베디드 시스템

일부 임베디드 설계에는 기존 인프라와의 호환성을 위해 RS 232 포트가 계속 포함됩니다.MAX250CSD를 사용하면 최신 CMOS 및 TTL 논리 회로를 이러한 레거시 인터페이스에 직접 연결할 수 있습니다.단일 규제 공급 장치로 작동하면서 구성 포트, 서비스 연결 및 구형 장비와의 통신을 지원합니다.이 접근 방식은 복잡한 외부 회로를 추가하지 않고도 이전 버전과의 호환성을 유지합니다.

표준 직렬 포트가 있는 통신 장비

통신 장치는 진단 및 시스템 제어를 위해 직렬 포트를 사용하는 경우가 많습니다.MAX250CSD는 내부 논리 회로와 외부 RS 232 커넥터 간에 필요한 전압 레벨 변환을 제공합니다.명령 교환 및 상태 보고를 위한 안정적인 양방향 통신을 지원합니다.컴팩트한 표면 실장 패키지를 통해 공간 및 레이아웃 효율성이 제어되는 통신 보드에 통합할 수 있습니다.

MAX250CSD의 외형 치수

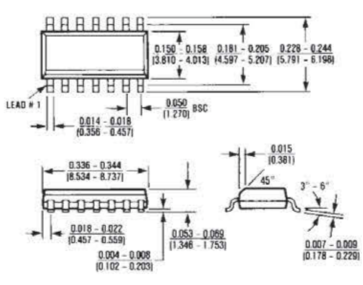

MAX250CSD에 사용되는 14리드 소형 외형 패키지를 정의하는 기계적 외형 도면입니다.다이어그램은 전체 본체 길이, 본체 너비, 0.050인치 BSC의 리드 피치, 리드 너비 및 두께 범위를 포함하여 인치 및 밀리미터 단위의 치수 허용 오차가 있는 상단, 측면 및 끝 보기를 제공합니다.PCB 설치 공간 설계 및 조립을 지원하기 위해 안착 평면 높이, 스탠드오프 치수 및 리드 굽힘 각도가 지정됩니다.배치 중 올바른 방향을 보장하기 위해 리드 1 식별이 표시되어 있습니다.열 특성은 와트당 115°C의 θJA와 와트당 60°C의 θJC로 나열되어 있으며, 이는 열 분석을 위한 주변 접합과 케이스 열 저항을 나타내는 접합을 나타냅니다.

MAX250CSD 장점 및 단점

장점

• 두 개의 드라이버와 두 개의 수신기를 하나의 패키지에 통합하여 외부 구성 요소를 줄입니다.

• 동시 전송 및 수신 작업을 위한 전이중 통신 지원

• 향상된 잡음 허용 오차를 위해 600mV 수신기 히스테리시스 포함

• 단일 5V 공급 장치로 작동하여 전력 요구 사항을 단순화합니다.

• 공간 효율적인 레이아웃을 위해 소형 14핀 SOIC 패키지로 제공

• 확립된 RS 232 직렬 표준을 사용하는 시스템에 매우 적합

단점

• RS 232 통신 프로토콜로 제한됨

• 0C ~ 70C 온도 범위 내에서만 작동하도록 지정됨

• 5V 공급이 필요하며 3.3V 로직 시스템과 직접 호환되지 않습니다.

• 최신 저전압 직렬 인터페이스 표준과 일치하지 않음

• RoHS 물질 제한 사항을 준수하지 않음

MAX250CSD 대안

부품 번호	제조업체	주요 특징	사용 사례/참고
MAX250CSD+G55	Analog Devices Inc./Maxim 통합	단일 5V 공급 장치에서 작동하는 듀얼 RS-232 트랜시버입니다.향상된 잡음 내성과 안정적인 전이중 통신을 위해 히스테리시스가 내장된 2개의 드라이버와 2개의 수신기를 제공합니다.	안정적인 RS-232 연결이 필요한 임베디드 시스템, 산업용 컨트롤러 및 직렬 통신 인터페이스에 사용됩니다.
MAX250CSD+	Analog Devices Inc./Maxim 통합	통합 차지 펌프가 포함된 RS-232 송수신기, 4.5V ~ 5.5V 공급 범위 지원.향상된 신호 무결성으로 전이중 작동을 위해 설계되었습니다.	통신 모듈, 마이크로컨트롤러 인터페이스 및 레거시 직렬 포트 애플리케이션에 적합합니다.
MAX250CSD+T	Analog Devices Inc./Maxim 통합	자동 조립용으로 패키지된 듀얼 드라이버/수신기 RS-232 인터페이스 IC.안정적인 데이터 전송을 제공하고 표준 직렬 통신 수준을 지원합니다.	데이터 수집, 계측 및 통신 장비를 위한 소형 PCB 설계에 일반적으로 사용됩니다.
MAX250CPD	Analog Devices Inc./Maxim 통합	안정적인 5V 작동으로 듀얼 드라이버 및 수신기를 지원하는 RS-232 송수신기입니다.표면 실장 형식으로 안정적인 전이중 통신을 위해 설계되었습니다.	산업용 통신 보드, 직렬 인터페이스 어댑터 및 임베디드 시스템 연결에 적합합니다.
