전력 인버터란 무엇입니까?작동 방식, 유형, 구성 요소 및 응용 프로그램

전력 인버터를 사용하면 DC 전력을 AC 전력으로 변환하여 일반적인 전기 장치를 작동할 수 있습니다.작동 방식을 이해하려면 기본 구성 요소, 작동 원리, 유형, 사양, 장점, 제한 사항 및 응용 프로그램을 알아야 합니다.또한 전력 인버터가 UPS 시스템 및 변환기와 같은 장치와 어떻게 다른지 확인할 수 있습니다.결국 귀하는 귀하의 요구에 맞는 올바른 인버터를 선택하는 데 관련된 주요 요소를 이해하게 될 것입니다.

카탈로그

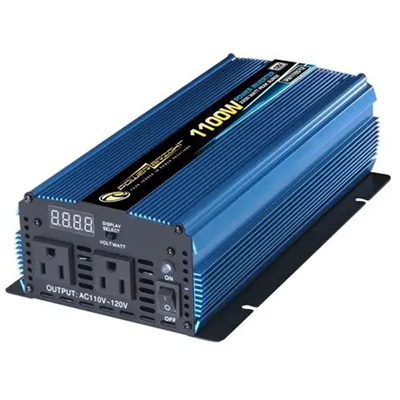

그림 1. 휴대용 전력 인버터

전력 인버터란 무엇입니까?

전력 인버터는 직류(DC)를 교류(AC)로 바꾸는 전자 장치이다.DC 전원은 일반적으로 배터리, 태양광 패널 또는 차량 전기 시스템과 같은 소스에서 나오는 반면, AC 전원은 대부분의 가전제품 및 벽면 콘센트에서 사용되는 표준 형태입니다.전력 인버터의 주요 목적은 AC 전원 장비에 DC 전기를 사용할 수 있도록 하는 것입니다.간단히 말해서 DC 전원과 일상적인 AC 장치 사이의 브리지 역할을 합니다.이 기능으로 인해 전력 인버터는 저장되거나 독립된 전력이 표준 전기 부하를 실행해야 하는 모든 곳에서 널리 사용됩니다.

전력 인버터의 주요 구성 요소

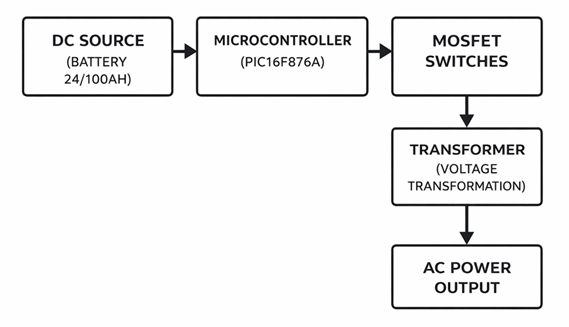

그림 2. 전력 인버터의 주요 구성 요소

• DC 소스

인버터의 입력 전원입니다.인버터가 교류로 변환하는 직류 전기를 공급합니다.많은 시스템에서 DC 소스는 휴대용, 백업 또는 독립형 사용을 위해 에너지를 저장하는 배터리 뱅크입니다.

• 마이크로컨트롤러

인버터의 제어부 역할을 하는 부분입니다.타이밍 신호를 관리하고 스위칭 단계의 작동 방식을 조정하는 데 도움이 됩니다.실제 설계에서 컨트롤러는 출력을 안정적이고 체계적으로 유지하는 데도 도움이 됩니다.

• MOSFET 스위치

MOSFET은 전력단에 사용되는 전자 스위칭 장치입니다.DC 입력을 고속으로 켜고 꺼서 AC 출력에 필요한 변화하는 전기 패턴을 생성합니다.빠른 스위칭 능력으로 인해 현대 인버터 회로에서 일반적으로 선택됩니다.

• 변압기(전압 변환)

변압기는 필요한 출력에 맞게 전압 레벨을 조정합니다.많은 인버터 설계에서 이는 전압을 더 높은 AC 레벨로 높이는 데 도움이 됩니다.또한 일부 시스템에서는 전기 절연도 지원합니다.

• AC 전원 출력

인버터의 최종 출력부입니다.연결된 가전제품이나 장비에서 사용할 수 있는 교류 전류를 전달합니다.출력은 AC 장치가 수용할 수 있는 형태로 전력을 공급하도록 설계되었습니다.

전력 인버터는 어떻게 작동합니까?

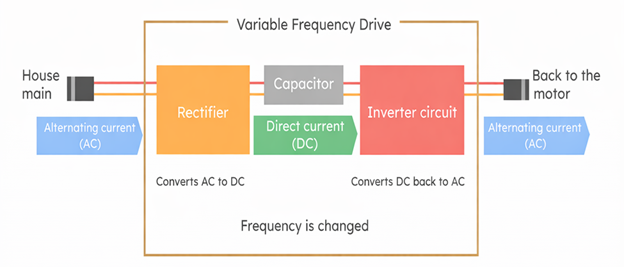

그림 3. 단순화된 전력 인버터 작동 원리

전력 인버터는 안정적인 DC 전기를 가져와 이를 AC 전원처럼 작동하는 변화하는 전기 출력으로 변환하여 작동합니다.첫째, 입력 에너지는 전자적으로 처리되므로 전류가 매우 빠르게 앞뒤로 전환될 수 있습니다.이러한 빠른 전환은 DC 전원에서 발견되는 일정한 단방향 흐름 대신 교번 패턴을 생성합니다.그런 다음 파형은 일반 장치에서 사용되는 AC 전기의 형태와 더 잘 일치할 수 있도록 모양이 지정되고 조절됩니다.많은 설계에서는 출력이 의도한 부하에 적합하도록 프로세스 중에 전압도 조정됩니다.그 결과 배터리나 다른 DC 소스에서 가전제품, 도구 또는 전자 장비를 작동할 수 있는 AC 공급 장치가 탄생했습니다.고속 스위칭을 통한 DC-AC 변환은 전력 인버터의 핵심 작동 원리입니다.

전력 인버터의 유형

구형파 인버터

구형파 인버터는 가장 간단한 유형의 전력 인버터입니다.이는 양의 전압과 음의 전압 사이를 거의 형성하지 않고 급격하게 전환하는 기본 파형을 생성합니다.출력이 매우 급격하기 때문에 일반 상용전력처럼 파형이 매끄럽지 않습니다.이 단순한 설계 덕분에 구형파 인버터를 쉽게 제작하고 복잡성을 낮출 수 있습니다.그러나 거친 출력은 많은 전기 장치에서 소음, 열 또는 성능 저하를 유발할 수 있습니다.주로 매우 기본적인 저항 부하와 청정 전력이 필요하지 않은 간단한 장비에 적합합니다.현대 응용 분야에서는 많은 가전 제품이 보다 안정적인 AC 파형을 필요로 하기 때문에 구형파 인버터가 덜 일반적입니다.

수정된 사인파 인버터

수정된 사인파 인버터는 계단형 또는 계단형 AC 파형을 생성하는 전력 인버터입니다.출력은 구형파보다 부드럽지만 여전히 전기 그리드에서 공급되는 깨끗한 사인파와 동일하지는 않습니다.이 디자인은 비용과 기본 성능의 균형을 제공하기 때문에 널리 사용됩니다.많은 일반 장치, 특히 간단한 가정용 부하 및 일부 소형 전자 장치는 수정된 사인파 전력으로 작동할 수 있습니다.그럼에도 불구하고 계단식 파형은 민감한 장비 및 모터 구동 장치에서 윙윙거리는 소리, 추가 열 또는 효율성 감소를 유발할 수 있습니다.그렇기 때문에 이러한 유형의 인버터는 섬세한 전자 장치보다는 범용 부하에 자주 사용됩니다.프리미엄 파형 품질보다 경제성이 더 중요한 경우에는 여전히 일반적인 옵션입니다.

순수 사인파 인버터

순수 사인파 인버터는 표준 유틸리티 전력에 매우 가까운 부드러운 AC 파형을 생성하는 전력 인버터입니다.그 출력은 가정, 사무실 및 많은 상업용 시스템에서 사용되는 깨끗한 사인형 전기와 일치하도록 설계되었습니다.파형이 안정적이고 정교하기 때문에 민감한 전자 장치, 오디오 장비, 의료 기기 및 모터가 있는 기기와 잘 작동합니다.또한 이 보다 깨끗한 출력은 까다로운 부하에서 전기 소음, 과열 및 성능 문제를 줄이는 데 도움이 됩니다.순수 사인파 인버터는 전력 품질이 최우선 사항인 경우 일반적으로 선택됩니다.낮은 초기 비용보다 안정적인 작동이 더 중요한 시스템에 특히 유용합니다.이러한 이유로 이 유형은 고급 또는 민감한 AC 애플리케이션에 선호되는 옵션으로 널리 간주됩니다.

전력 인버터 사양

	사양
입력 전압	공통 DC 입력 레벨: 12V, 24V 또는 48V DC.
출력 전압	표준 AC 출력: 110V, 120V, 220V 또는 230V AC.
출력 주파수	출력 주파수: 50Hz 또는 60Hz.
정격 출력	연속 출력 전력은 일반적으로 150W ~ 5000W입니다.
서지 전력	짧은 피크 전력 정격 출력의 약 1.5배 ~ 2배입니다.
파형 유형	출력 파형: 구형파, 수정된 사인파 또는 순수 사인파.
효율성	전형적인 변환 효율: 85% ~ 95%.
무부하 전력 소비	유휴 전력 사용 일반적으로 5W ~ 25W입니다.
과부하 보호	보호 정격 출력의 약 100~120%에서 활성화됩니다.
단락 보호	출력이 종료됩니다. 단락 중에 즉시 다운됩니다.
저전압 종료	종료 발생 시스템 전압에 따라 10.5V, 21V 또는 42V에 가깝습니다.
고전압 보호	보호 시스템 전압에 따라 15V, 30V 또는 60V 근처에서 활성화됩니다.
출력 전압 규제	출력 전압 정격값의 ±5% 이내로 유지됩니다.
냉각방식	냉각은 열을 사용한다 싱크대나 냉각팬.
운영 중 온도 범위	일반적인 범위: -10 °C ~ 50°C.

전력 인버터의 장점과 한계

전력 인버터의 장점

• DC 전원을 사용 가능한 AC 전원으로 변환합니다.

• 배터리를 사용하여 표준 가전제품을 작동할 수 있습니다.

• 휴대용 전원 시스템을 지원합니다.

• 독립형 설정에서 잘 작동합니다.

• 태양 에너지 시스템에 유용합니다.

• 정전 시 예비 전기 공급을 돕습니다.

• 차량 및 RV 내부 장비에 전원을 공급할 수 있습니다.

• 다양한 하중에 맞게 다양한 크기로 제공됩니다.

전력 인버터의 한계

• 변환 중에 일부 에너지가 손실됩니다.

• 출력 품질은 인버터 유형에 따라 다릅니다.

• 품질이 낮은 파형은 민감한 장치에 영향을 미칠 수 있습니다.

• 모든 인버터에는 고정된 전력 제한이 있습니다.

• 높은 시동 부하가 작은 인버터 용량을 초과할 수 있습니다.

• 열이 축적되면 성능이 저하될 수 있습니다.

• 배터리 사용 시간은 저장된 DC 전원에 따라 달라집니다.

• 장치가 클수록 비용이 더 많이 들고 더 나은 냉각이 필요할 수 있습니다.

전력 인버터의 응용

전력 인버터는 DC 소스의 AC 전력이 필요한 많은 시스템에 사용됩니다.이들의 실질적인 가치는 저장, 이동 또는 재생 가능한 전력을 다양한 장비에 사용할 수 있도록 만드는 데 있습니다.

1. 태양광발전시스템

태양광 설치에서 패널은 DC 전기를 생성하지만 대부분의 가전제품과 지역 전력 시스템은 AC 전기를 사용합니다.전력 인버터는 태양광으로 생성된 DC를 AC로 변환하여 가정, 건물 또는 장비에서 사용할 수 있도록 합니다.이로 인해 인버터는 많은 주거용 및 독립형 태양광 발전 설비의 핵심 장치 중 하나가 되었습니다.이는 태양 에너지가 일반 AC 부하를 지원해야 하는 경우 특히 중요합니다.

2. 백업 전원 시스템

전력 인버터는 배터리에 연결된 백업 전원 시스템에 널리 사용됩니다.주 전원을 사용할 수 없는 경우 인버터는 저장된 DC 에너지를 AC 출력으로 제공합니다.이를 통해 조명, 소형 가전제품 및 기타 장치는 정전 중에도 계속 작동할 수 있습니다.이러한 시스템은 가정, 선실 및 소규모 비상 전원 설정에서 일반적입니다.

3. 차량, RV, 보트

모바일 환경에서 사용 가능한 전력은 일반적으로 배터리에 DC로 저장됩니다.전력 인버터를 사용하면 사용자가 여행 중에 AC 충전기, 도구, 가전제품 및 전자 제품을 실행할 수 있습니다.이는 자동차, 레저용 차량, 해양 시스템 및 캠핑 설정에 유용합니다.벽면 콘센트 전기용으로 설계된 장치에 배터리 전원을 확장하여 유연성을 추가합니다.

4. 휴대용 발전소

휴대용 발전소에는 AC 콘센트를 제공하는 내장형 인버터가 포함되는 경우가 많습니다.내부 배터리는 DC 에너지를 저장하고, 인버터는 그 에너지를 노트북, 조명, 소형 가전제품, 실외 장비에 사용할 수 있도록 해줍니다.이는 휴대용 시스템을 여행, 현장 작업 및 비상 대비에 유용하게 만듭니다.편의성은 인버터의 출력 전력과 파형 품질에 크게 좌우됩니다.

5. 독립형 주택 및 원격 사이트

유틸리티 서비스가 제공되지 않는 외딴 지역에서는 배터리나 재생 가능 소스에서 저장된 DC 전력을 AC로 변환해야 하는 경우가 많습니다.전력 인버터를 사용하면 이러한 위치에서 일반 가정용 부하를 실행할 수 있습니다.여기에는 조명, 선풍기, 소형 주방 ​​가전제품, 통신 장비 및 기본 도구가 포함됩니다.독립형 시스템에서 인버터는 저장된 에너지와 일일 전력 사용을 연결하는 핵심 연결고리입니다.

6. 소형 상업 및 현장 장비

전력 인버터는 현장 서비스, 실외 작업 및 임시 설치에도 사용됩니다.이를 통해 정상적인 주 전원을 사용할 수 없는 곳에서도 AC 전원 도구 및 장치를 작동할 수 있습니다.이는 유지 관리 팀, 원격 모니터링 스테이션, 건설 지원 및 모바일 작업 플랫폼에 유용합니다.이러한 경우 인버터는 유연하거나 변화하는 환경에서 AC 전원에 대한 액세스를 향상시킵니다.

전력 인버터 vs UPS vs 변환기

측면	전력 인버터	UPS	변환기
주요 기능	DC로 변환 AC 전원으로	백업 제공 AC 전원 및 보호	하나를 변경합니다 전기적 형태를 다른 사람에게로
일반적인 입력	배터리에서 DC 또는 태양광 발전	내부 AC 주전원 배터리	AC 또는 DC(에 따라 다름) 유형
일반적인 출력	AC 전원	AC 전원	AC 또는 DC 출력
백업 배터리	보통 외부 배터리	내장 배터리	일반적으로 아니요 배터리
동안 전력 정전	배터리인 경우 작동 전력 사용 가능	자동으로 백업 전원 공급	설계되지 않음 정전
환승 시간	에 따라 다름 인버터 설계	매우 빠르거나 거의 즉각적	해당 없음
힘 컨디셔닝	기본전압 제어	서지 포함 및 전압 보호	에 따라 다름 변환기 디자인
서지 보호	가끔 포함됨	공통 내장 특징	기본이 아님 기능
파형 출력	정사각형, 수정됨 사인 또는 순수 사인	대체로 깨끗함 AC 출력	생산하지 않을 수도 있음 교류
일반적인 사용	태양광 시스템, 차량, 백업 설정	컴퓨터, 서버, 네트워킹 장치	전압 또는 전력 변환 회로
저장된 에너지 소스	배터리 뱅크 또는 DC 공급	내부 배터리 시스템	보통 없음
출력 안정성	에 따라 다름 인버터 품질	안정적인 출력 민감한 장치용	에 따라 다름 전환 단계
공통 부하 유형	가전제품, 도구, 일반 장치	민감한 전자 제품	전자 회로
시스템 복잡성	보통	더 복잡한 이유 배터리 및 제어	디자인에 따라 다름
핵심 목적	DC를 사용 가능하게 만들기 AC로	전력 유지 정전 중	전압 변환 또는 전원 유형

결론

전력 인버터는 저장된 전기 또는 직류 전기를 광범위한 장치 및 시스템에 사용 가능한 교류 전류로 변환하는 데 핵심적인 역할을 합니다.성능은 파형 유형, 정격 전력, 효율성, 내부 설계 및 의도된 애플리케이션과 같은 요소에 따라 달라집니다.구성 요소, 작동, 사양, 장점, 단점 및 실제 용도를 이해하면 현대 전력 시스템에 어떻게 적용되는지 쉽게 알 수 있습니다.UPS 장치 및 변환기와의 명확한 비교는 고유한 기능과 가치를 정의하는 데도 도움이 됩니다.
