변압기 코어 란 무엇입니까?

변압기가 주변의 거의 모든 전기 시스템을 어떻게 조용하게 지원하는지 알아차렸을 것입니다.이들 모두의 중심에는 전압이 안전하고 효율적으로 변경될 수 있도록 자기 에너지를 안내하는 변압기 코어가 있습니다.변압기 코어의 작동 방식을 이해하면 다양한 설계가 존재하는 이유와 각 설계가 가장 적합한 위치를 파악하는 데 도움이 됩니다.대형 발전소부터 일상 전자 제품까지 코어 모양, 구조 및 재료 모두가 성능에 영향을 미칩니다.이 가이드는 변압기 코어 기본 사항을 명확하게 안내하여 실제로 사용되는 곳에서 작동 방식을 연결하는 데 도움을 줍니다.

카탈로그

그림 1. 변압기 코어

변압기 코어 란 무엇입니까?

변압기 코어는 권선 간 에너지 전달을 가능하게 하는 변압기 내부의 자기 구조입니다.일반적으로 자속이 쉽게 흐르는 실리콘 강철과 같은 강자성 재료로 만들어집니다.코어는 1차 권선과 2차 권선을 연결하는 정의된 자기 경로를 제공합니다.

주요 기능은 권선 간의 자기 결합을 지원하는 것입니다.교류 전류가 1차 권선을 통해 흐를 때 코어가 2차 권선을 향해 안내하는 변화하는 자기장이 생성되어 직접적인 전기 접촉 없이 전압 변환이 가능합니다.

코어는 권선을 제자리에 고정하고 적절한 정렬을 유지함으로써 구조적 역할도 수행합니다.이러한 자기적 및 기계적 기능을 통해 변압기 코어는 안정적인 변압기 작동에서 중심 역할을 합니다.

변압기 코어의 부품

그림 2. 변압기 코어의 부품

변압기 코어는 자속을 안내하고 권선을 지지하는 몇 가지 주요 부품으로 구성됩니다.이러한 부품은 함께 변압기의 자기 성능과 전체 효율에 영향을 미칩니다.

코어 사지

코어 사지는 권선이 배치되는 변압기 코어의 수직 섹션입니다.이 섹션은 작동 중에 생성된 대부분의 자속을 전달합니다.전류가 권선을 통해 흐르면 팔다리는 자기장이 코일을 직접 통과할 수 있도록 하는 낮은 저항 경로를 제공하여 권선 간의 효과적인 에너지 전달을 지원합니다.권선이 팔다리에 장착되기 때문에 권선의 크기와 모양도 냉각, 절연 간격 및 전체 변압기 레이아웃에 영향을 미칩니다.

코어 요크

코어 요크는 팔다리를 연결하고 자기 회로를 완성하는 코어의 수평 부분입니다.주요 역할은 자속의 지속적인 복귀 경로를 제공하여 자기장이 주변 공기로 확산되지 않고 코어 구조 내에 갇힌 상태로 유지되도록 하는 것입니다.요크는 자속을 유도하는 것 외에도 코어를 함께 고정하는 데 도움을 주어 기계적 강도에 기여하고 작동 및 취급 중에 사지 사이의 적절한 정렬을 유지합니다.

변압기 코어의 작동 방식

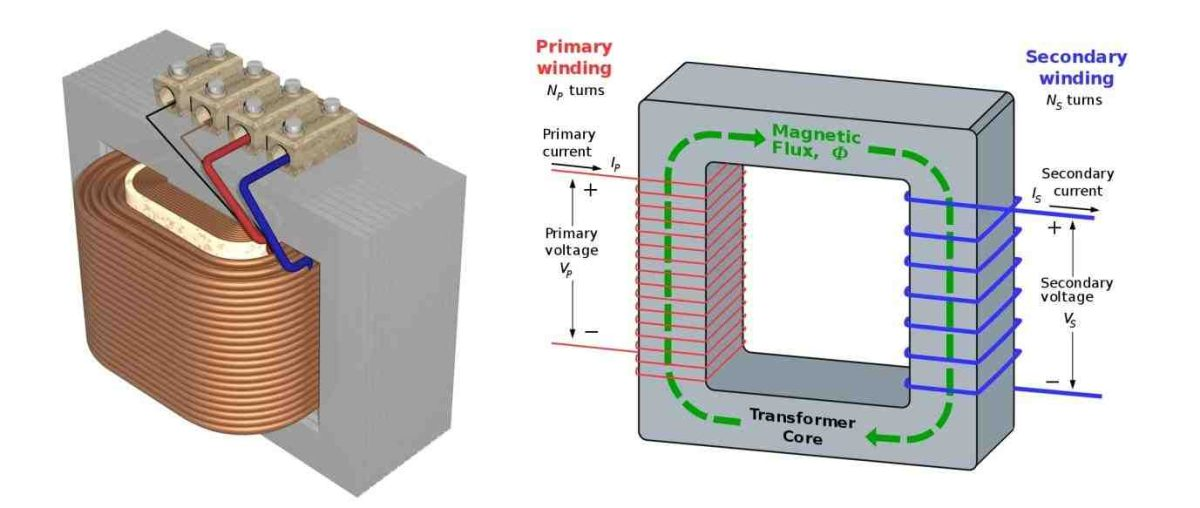

그림 3. 변압기 코어의 자속 흐름

변압기 코어는 1차 권선의 교류 전류에 의해 생성된 자속의 정의된 경로를 제공함으로써 기능합니다.교류 전류가 1차 권선을 통해 흐르면 지속적으로 변화하는 자기장이 생성됩니다.코어 재료는 주변 공기보다 자속에 대한 저항이 훨씬 낮기 때문에 이 필드는 코어 내에 집중됩니다.

자속은 코어를 통해 이동하여 1차 권선과 2차 권선을 모두 연결합니다.이 자속은 시간이 지남에 따라 변하므로 2차 권선에 전압이 유도됩니다.이 과정을 통해 직접적인 전기 접촉 없이 전기 에너지가 1차측에서 2차측으로 전달됩니다.코어가 있으면 1차 권선에 의해 생성된 대부분의 자기장이 바깥쪽으로 분산되지 않고 2차 권선에 도달합니다.

제어된 경로를 따라 자속을 유도함으로써 변압기 코어는 권선 간의 효율적인 결합을 유지하고 표유 자기장으로 인한 손실을 제한하는 데 도움이 됩니다.이렇게 제어된 자기 동작을 통해 안정적이고 예측 가능한 방식으로 전압 변환이 발생하여 실제 전기 시스템에서 변압기 작동의 기초가 형성됩니다.

일반적인 변압기 코어 유형

최신 변압기는 애플리케이션, 효율성 요구 사항 및 제조 요구 사항에 따라 다양한 코어 설계를 사용합니다.코어 모양과 구조는 자기 성능, 손실 및 전반적인 변압기 동작에 영향을 미칩니다.

코어형 및 쉘형 변압기 코어

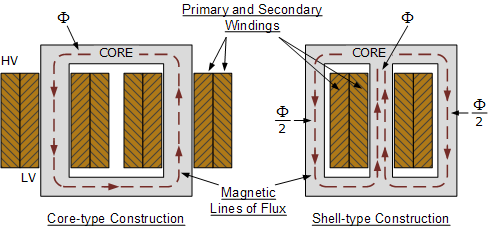

그림 4. 코어형 및 쉘형 변압기 코어

코어형 변압기와 쉘형 변압기는 주로 권선과 코어의 배열 방식이 다르며 이는 자속 흐름, 재료 사용 및 전체 손실에 직접적인 영향을 미칩니다.

코어형 변압기에서는 권선이 코어 사지 주위에 배치되고 자속은 이러한 권선을 지지하는 코어 섹션을 통해 흐릅니다.이러한 배열은 상대적으로 열린 자기 경로를 생성하고 권선에 더 쉽게 접근할 수 있게 해줍니다.이러한 레이아웃으로 인해 코어 유형 설계에는 일반적으로 코어 재료가 덜 필요하지만 권선 재료가 약간 더 많이 필요합니다.이는 절연, 냉각 및 유지 관리의 용이성이 중요한 대형 전력 및 배전 변압기에 일반적으로 사용됩니다.

쉘형 변압기에서 코어는 권선을 둘러싸고 코어 구조 내에 권선을 둘러쌉니다.자속은 코어 내에서 여러 경로로 나누어져 있어 이를 단단히 억제하는 데 도움이 됩니다.이는 누설 자속을 줄이고 자기 손실을 낮출 수 있습니다.쉘형 설계에는 일반적으로 코어 재료가 더 많이 필요하지만 권선 재료는 더 적습니다.이 제품은 소형 크기, 향상된 자기 제어 및 소음 감소가 선호되는 배전 및 특수 목적 변압기용으로 선택되는 경우가 많습니다.

3개, 4개, 5개 림 변압기 코어

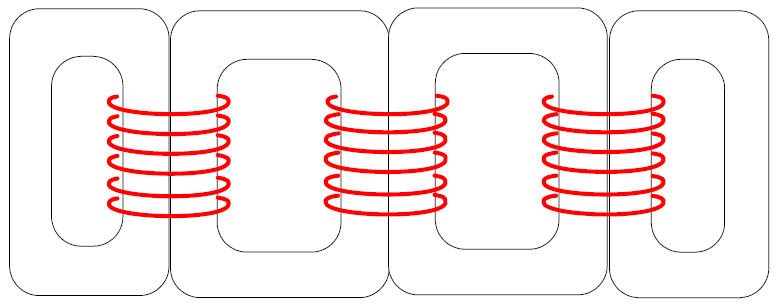

그림 5. 3개, 4개, 5개 림 변압기 코어

변압기 코어의 가지 수는 작동 중 코어를 통해 자속이 어떻게 되돌아오는지에 직접적인 영향을 미칩니다.각 가지는 권선에 의해 생성된 자속의 경로를 제공하며 전체 가지 배열은 이 자속이 코어 구조 내에 얼마나 잘 포함되어 있는지를 결정합니다.

3림 변압기 코어는 콤팩트하고 재료 효율적인 설계를 제공하기 때문에 많은 3상 변압기에 널리 사용됩니다.이 구성에서는 각 위상 권선이 한쪽 다리에 배치되고 세 위상의 자속은 코어를 통해 공통 복귀 경로를 공유합니다.이 배열은 균형 잡힌 작동 조건에서 잘 작동하며 단순성과 감소된 코어 재료가 선호되는 표준 응용 분야에 일반적으로 선택됩니다.

그러나 일부 작동 조건에서는 3개 림 코어의 공유 복귀 경로가 자속의 모든 구성 요소를 완전히 포함하기에 충분하지 않습니다.4개 림 및 5개 림 변압기 코어는 전용 복귀 경로 역할을 하는 1개 또는 2개의 외부 림을 추가하여 이 문제를 해결합니다.이러한 추가 가지들은 자속이 주변 구조로 퍼지는 대신 코어 내에서 순환할 수 있는 보다 명확한 경로를 제공합니다.

향상된 반사 자속 제어 기능을 제공함으로써 4개 및 5개 림 설계는 표유 자기장을 줄이고 추가 손실을 제한하며 소음 수준을 낮추는 데 도움이 됩니다.이러한 이유로 자속 균형, 열 성능 또는 작동 안정성을 위해 자기 동작을 면밀히 제어해야 하는 변압기 구성에 자주 사용됩니다.

적층 변압기 코어

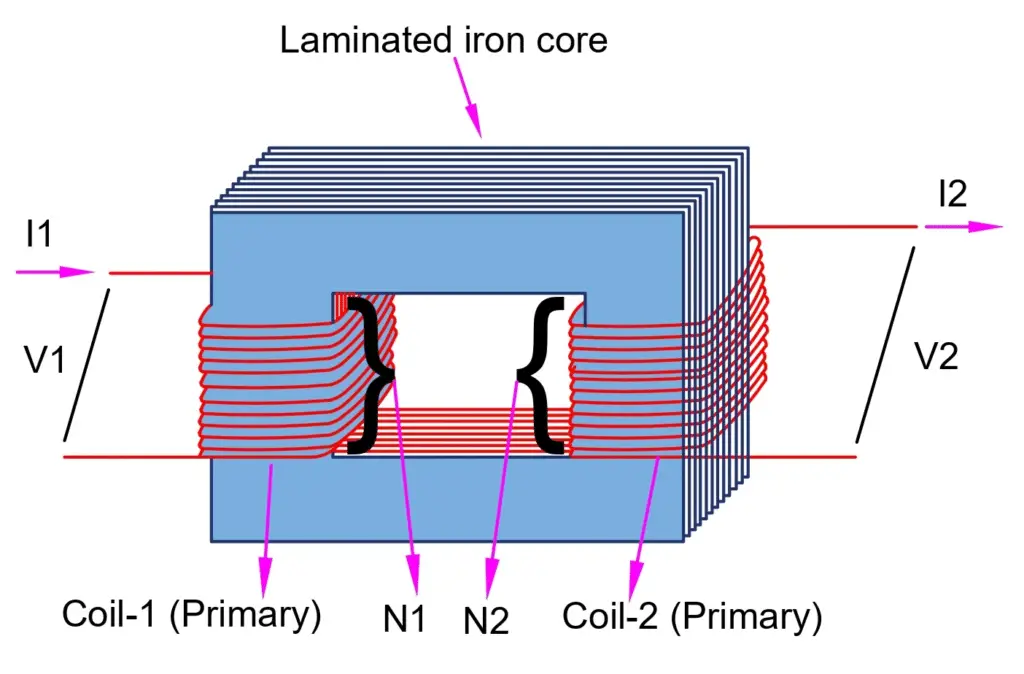

그림 6. 적층 변압기 코어 구조

적층형 변압기 코어는 얇은 전기 강철 시트를 함께 쌓아 코어 구조를 형성함으로써 구성됩니다.각 시트는 다음 시트와 전기적으로 절연되어 코어 재료 내에서 원치 않는 순환 전류를 제한합니다.이러한 전류를 줄임으로써 적층 구조는 작동 중 열 축적을 제어하고 전반적인 효율성을 향상시키는 데 도움이 됩니다.

이러한 유형의 코어 설계는 에너지 효율성, 기계적 강도 및 제조 비용 간의 실질적인 균형을 제공하기 때문에 현대 변압기에 널리 사용됩니다.적층 코어는 광범위한 전력 레벨에서 안정적으로 작동하므로 저전력 애플리케이션과 대규모 배전 또는 전력 변압기 모두에 적합합니다.

분산형 갭 변압기 코어

그림 7. 분산형 갭 변압기 코어

래핑된 코어라고도 하는 분산형 갭 변압기 코어는 강철 적층을 적층된 섹션으로 조립하는 대신 연속적인 코어 구조로 성형하여 형성됩니다.이 제조 방법을 사용하면 특정 접합부에 집중되지 않고 코어 전체에 작은 간격이 분산됩니다.

분산된 간격은 자속 흐름을 원활하게 하고 국부적인 포화를 제한하여 자기 동작을 제어하는 ​​데 도움이 됩니다.또한 이 설계는 정상 부하 조건에서 작동 소음을 낮추고 자기 성능을 안정적으로 유지하는 데에도 기여합니다.분산 갭 코어는 일관된 작동, ​​안정적인 성능 및 제조 비용 절감이 중요한 설계 고려 사항인 배전 변압기에 일반적으로 사용됩니다.

토로이달 변압기 코어

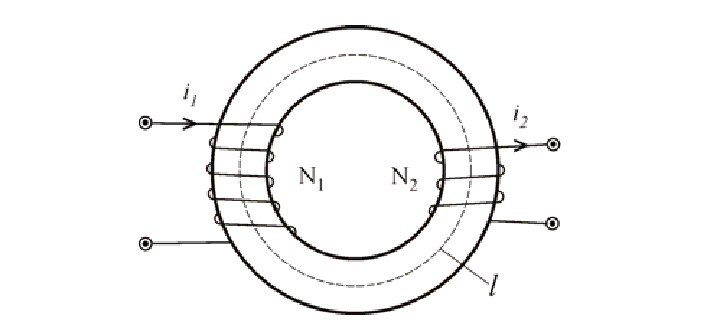

그림 8. 토로이달 변압기 코어

토로이달 변압기 코어는 권선이 고르게 감겨 있는 링 모양의 구조를 가지고 있습니다.이 설계는 매우 부드러운 자기 경로를 제공하여 손실을 줄이고 표유 자기장을 줄이는 데 도움이 됩니다.토로이달 코어는 특히 조용한 작동과 작은 크기가 중요한 소형 전원 공급 장치 및 전자 장비에 자주 사용됩니다.

변압기 코어의 응용

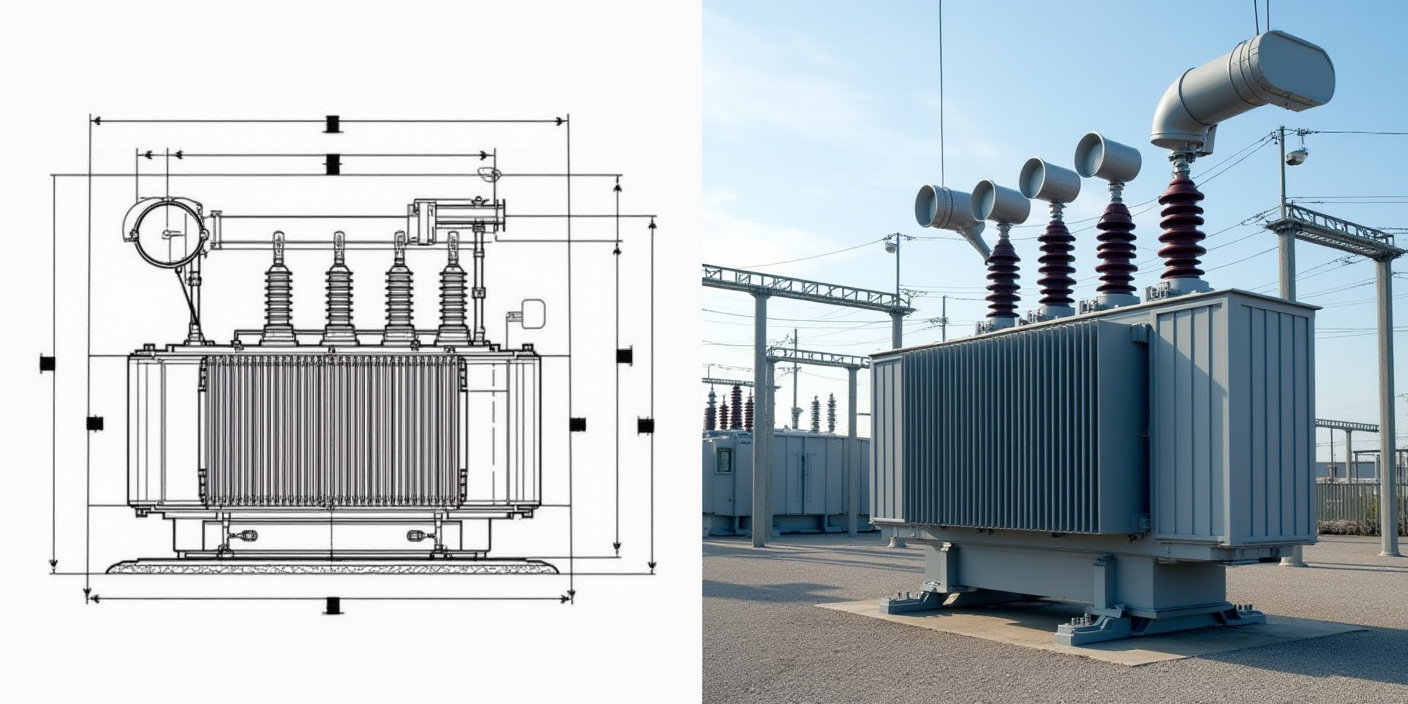

그림 9. 전력 변압기 애플리케이션

변압기 코어는 다양한 작동 조건에서 안정적인 에너지 전달 및 전압 제어를 가능하게 하는 다양한 전기 시스템에 사용됩니다.설계 및 재료 선택은 시스템 전압, 효율성 기대치, 물리적 크기 제한 및 환경 요구 사항에 따라 다릅니다.

배전 네트워크에서 변압기 코어는 기둥 장착형, 패드 장착형 및 지상 장착형 변압기의 핵심 부분입니다.이러한 시스템은 고전압 수준에서 지속적으로 작동하는 경우가 많으므로 손실을 최소화하고 열을 제어하며 긴 서비스 수명을 보장하도록 코어 설계를 선택합니다.변전소에서 더 큰 변압기 코어는 기계적 강도와 안정적인 자기 성능이 특히 중요한 전송 및 배전 수준 간의 전압 변환을 지원합니다.

변압기 코어는 모터 드라이브, 용접 시스템, 전력 변환 장치와 같은 산업 장비에도 널리 사용됩니다.이러한 환경에서 코어는 일관된 성능을 유지하면서 다양한 로드와 빈번한 전환을 처리해야 합니다.여기에서 핵심 설계 선택은 효율성과 내구성 및 열 안정성의 균형을 맞추는 경우가 많습니다.

전자 장치 및 소형 전원 공급 장치에서는 낮은 수준에서 중간 수준의 전력 수준을 관리하기 위해 더 작은 변압기 코어가 사용됩니다.이러한 응용 분야에서는 크기, 소음 감소 및 전자기 제어에 더 큰 중점을 두며 이는 코어 모양 및 구성 선택에 영향을 미칩니다.모든 응용 분야에서 작동 조건에 맞게 변압기 코어가 선택되어 대규모 인프라와 일상적인 전자 시스템 모두에서 신뢰할 수 있는 성능을 보장합니다.

결론

변압기 코어는 전기 에너지가 전력 시스템을 통해 이동하는 방식에서 중심 역할을 합니다.코어 구조가 자속을 안내하고 안전한 전압 변환을 지원하는 방법을 살펴보았습니다.작동 조건, 효율성 요구 사항 및 크기 제한이 애플리케이션마다 다르기 때문에 다양한 코어 설계가 존재합니다.적층형, 분산형 갭 및 토로이달 코어는 각각 특정 용도로 사용됩니다.사지 배열은 또한 자속이 코어를 통해 어떻게 되돌아오는지에 영향을 미칩니다.이러한 차이점을 이해하면 변압기 코어가 현재의 방식으로 설계된 이유와 안정적인 전기 작동을 지원하는 방법을 더 쉽게 이해할 수 있습니다.
