포토닉스란 무엇입니까?조명 기반 기술에 대한 완벽한 가이드

포토닉스는 빛을 사용하여 정보를 빠르고 효율적으로 전송, 제어 및 감지하는 것입니다.이 기사에서는 포토닉스가 무엇인지, 포토닉스 시스템에 사용되는 주요 구성 요소, 이러한 시스템이 처음부터 끝까지 어떻게 작동하는지 알아봅니다.또한 광섬유, 통합 포토닉스, 레이저, 생체 포토닉스 및 양자 포토닉스와 같은 다양한 유형의 포토닉스 기술을 탐구합니다.또한 포토닉스가 어디에 사용되는지, 무엇이 이를 강력하고 도전적으로 만드는지 알게 될 것입니다.

카탈로그

그림 1. 광도파관 신호

포토닉스란 무엇입니까?

포토닉스는 빛(광자)을 생성, 제어, 감지하는 과학이자 기술입니다.광자는 빛 에너지를 전달하고 빛의 속도로 움직이는 기본 입자로, 빠르고 효율적인 정보 전달을 가능하게 합니다.전자와 달리 광자는 질량이나 전하가 없기 때문에 최소한의 저항으로 이동할 수 있습니다.포토닉스는 신호 전송, 감지 및 에너지 응용 분야를 위해 빛을 조작하는 데 중점을 둡니다.고속 통신과 정밀한 광학 제어를 가능하게 하여 현대 기술의 핵심 역할을 담당합니다.디지털 시스템이 더 빠른 성능을 요구함에 따라 포토닉스는 고급 엔지니어링 및 과학의 중요한 분야로 계속 성장하고 있습니다.

포토닉스 시스템의 구성요소

• 광원(레이저/LED)

광원은 포토닉스 시스템에 사용되는 광 신호를 생성합니다.그들은 유도 방출이나 전계 발광과 같은 과정을 통해 전기 에너지를 빛으로 변환합니다.레이저는 매우 일관되고 집중된 빛을 생성하는 반면, LED는 더 넓고 방향성이 적은 빛을 방출합니다.이러한 소스는 통신 및 감지 시스템에서 광 신호를 시작하는 데 적합합니다.

• 광 도파관(파이버/온칩 가이드)

광 도파관은 손실을 최소화하면서 한 지점에서 다른 지점으로 빛을 안내합니다.내부 전반사 또는 굴절률 대비를 사용하여 구조 내에 빛을 가두어 놓습니다.예로는 광섬유와 칩의 통합 도파관이 있습니다.이러한 구성 요소는 장거리에서 효율적인 신호 전송을 보장합니다.

• 광 변조기

광 변조기는 강도, 위상 또는 주파수와 같은 빛의 속성을 제어합니다.그들은 특성을 수정하여 정보를 광 신호로 인코딩합니다.이는 일반적으로 광학적 동작에 영향을 주기 위해 전기 신호를 사용하여 수행됩니다.변조기는 광통신 시스템에서 데이터를 전송하는 데 사용됩니다.

• 광검출기(포토다이오드)

광검출기는 들어오는 빛을 전기 신호로 변환합니다.이는 광자가 물질에서 전하 캐리어를 생성하는 광전 효과를 기반으로 작동합니다.이를 통해 전자 시스템에서 광 신호를 해석할 수 있습니다.포토다이오드는 신호 수신 및 측정에 널리 사용됩니다.

• 광 커플러 및 스플리터

광 커플러는 시스템 내에서 광 신호를 분할하거나 결합합니다.여러 경로 간에 광 전력을 분배하거나 신호를 하나로 병합합니다.이러한 구성 요소는 광 신호를 라우팅하고 관리하는 데 중요합니다.이는 복잡한 광자 네트워크에서 일반적으로 사용됩니다.

• 광학 필터

광학 필터는 특정 파장의 빛을 선택적으로 통과시키고 다른 파장은 차단합니다.이는 광자 시스템의 신호 품질을 개선하고 제어하는 ​​데 도움이 됩니다.필터는 파장 기반 시스템에서 노이즈를 제거하거나 채널을 분리하는 데 사용됩니다.이를 통해 신호 선명도와 시스템 성능이 향상됩니다.

포토닉스는 어떻게 작동하나요?

포토닉스 시스템은 빛을 생성하고, 제어된 경로를 통해 빛을 안내하고, 빛의 속성을 수정하고, 최종적으로 빛을 감지하는 방식으로 작동합니다.이 프로세스는 광자를 생성하는 광원으로 시작되며, 광자는 도파관이나 광섬유와 같은 전송 매체로 전달됩니다.빛은 이동함에 따라 전기 신호에 비해 빠른 속도와 낮은 에너지 손실을 유지합니다.이로 인해 포토닉스는 정보 전송에 매우 효율적입니다.

전송 중에 광 신호는 강도, 위상 또는 파장을 변경하여 데이터를 전달하도록 변조될 수 있습니다.수정된 신호는 검출기에 도달할 때까지 시스템을 통해 이동합니다.수신 측에서 광검출기는 처리를 위해 광학 신호를 전기적 형태로 다시 변환합니다.생성에서 감지까지의 전체 흐름은 포토닉스 시스템이 빠르고 안정적인 신호 처리를 가능하게 하는 방법을 정의합니다.

포토닉스 기술의 유형

광섬유 포토닉스

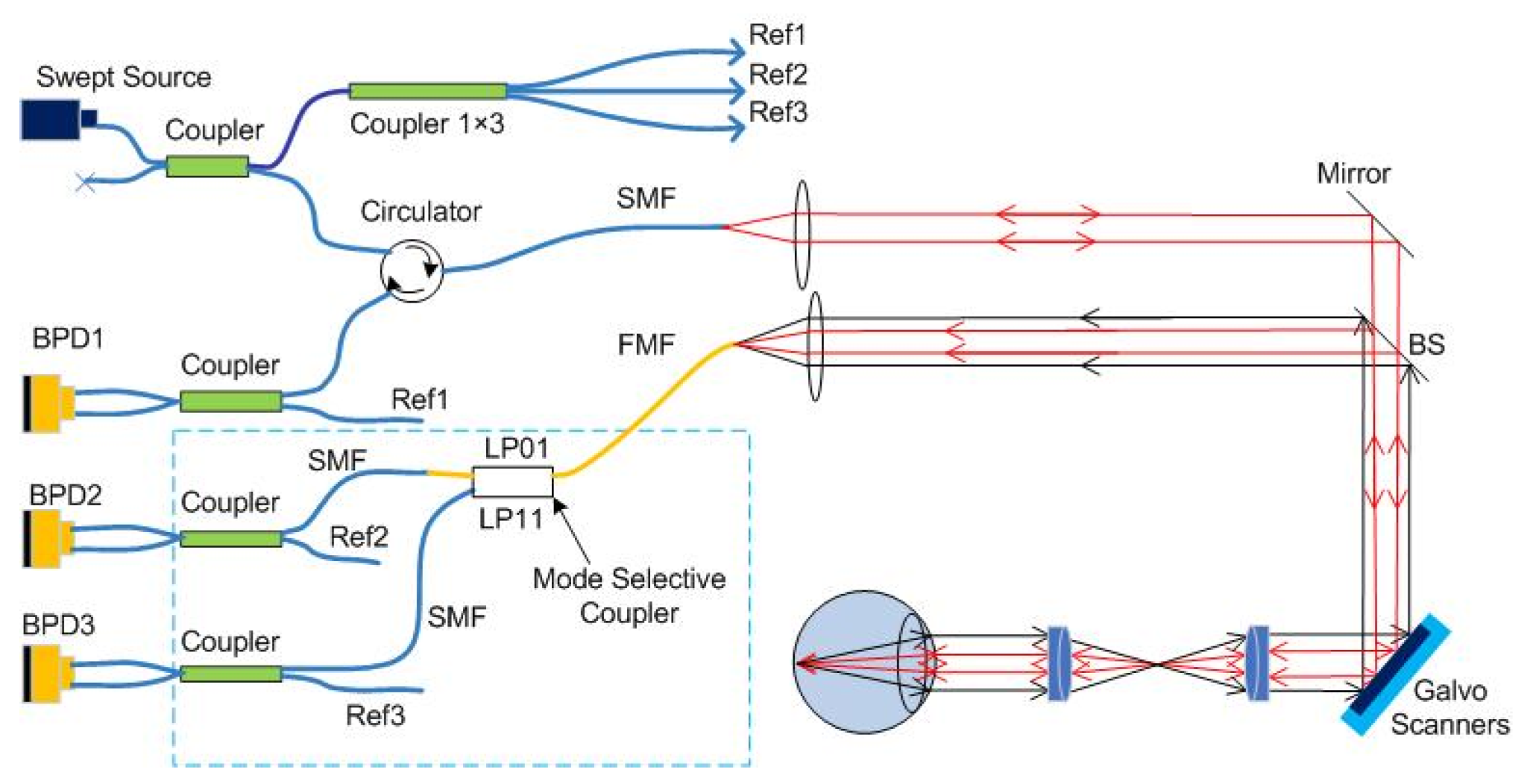

그림 2. 광섬유 포토닉스 시스템

광섬유 포토닉스는 광섬유를 사용하여 거리에 걸쳐 광 신호를 전송하는 시스템을 의미합니다.이 섬유는 유리나 플라스틱으로 만들어지며 코어 구조 내에서 내부 전반사를 통해 빛을 안내합니다.이 설계를 통해 빛은 매우 낮은 감쇠와 최소한의 신호 왜곡으로 이동할 수 있습니다.구조화된 광 경로에 설명된 것처럼 신호는 광섬유 시스템 내의 커플러 및 순환기와 같은 구성 요소를 사용하여 분할, 결합 또는 리디렉션될 수 있습니다.광섬유 포토닉스는 단일 모드 또는 다중 모드 구성을 통해 정밀한 조명 라우팅을 지원합니다.또한 굴절률 차이가 제어되어 장거리에서도 안정적인 신호 전파가 가능합니다.이러한 유형의 포토닉스는 효율적이고 안정적인 광 전송 시스템에 적합합니다.

통합 포토닉스(광자 집적 회로)

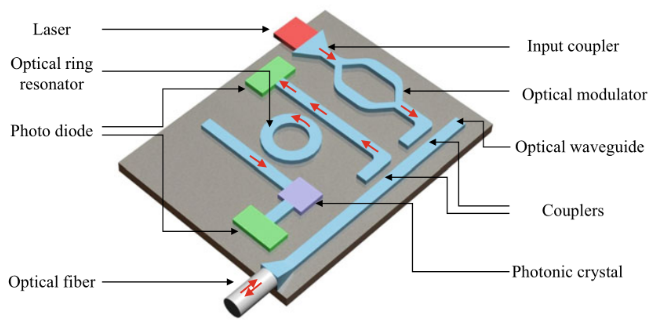

그림 3. 광자 집적 회로

통합 포토닉스는 여러 광학 구성 요소를 단일 소형 칩에 통합하는 것을 의미합니다.도파관, 변조기 및 검출기와 같은 이러한 구성 요소는 결합되어 작은 영역 내에서 복잡한 광학 기능을 수행합니다.칩 기반 구조로 소형화된 광학회로를 이용해 빛의 경로를 정밀하게 제어할 수 있습니다.컴팩트한 레이아웃에서 볼 수 있듯이 빛은 단일 플랫폼 내의 공진기, 커플러 및 도파관을 통해 라우팅될 수 있습니다.이러한 통합으로 시스템 안정성이 향상되고 개별 설정에 비해 물리적 크기가 줄어듭니다.또한 고급 광학 처리에 적합한 확장 가능한 설계도 가능합니다.통합 포토닉스는 현대 소형 광학 시스템에서 핵심적인 역할을 합니다.

레이저 포토닉스

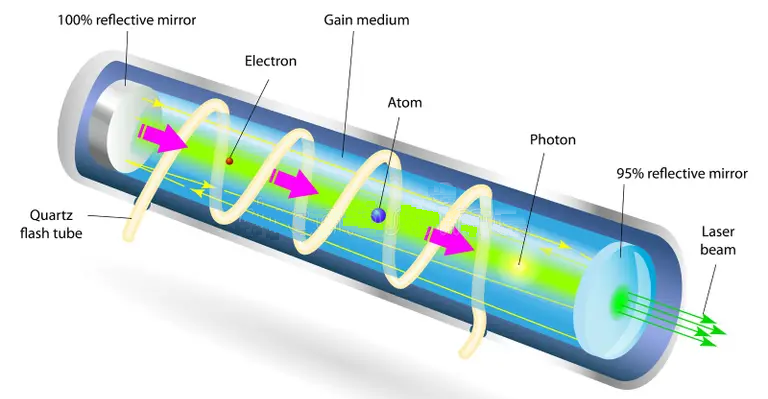

그림 4. 레이저 포토닉스 시스템

레이저 포토닉스는 레이저 광원을 사용하여 간섭성 빛을 생성하고 제어하는 시스템에 중점을 둡니다.레이저는 반사 거울로 둘러싸인 이득 매질 내에서 유도 방출을 통해 빛을 생성합니다.이 구조는 광자를 증폭시키고 방향성이 높은 단색 빔을 생성합니다.공진 공동은 광파가 위상을 유지하여 일관성을 유지하도록 보장합니다.구조화된 레이저 설정에서 시각화된 것처럼 에너지 입력은 원자를 여기시켜 서로를 강화하는 광자를 방출합니다.레이저 포토닉스를 사용하면 파장과 빔 품질을 정밀하게 제어할 수 있습니다.이러한 유형의 포토닉스는 안정적인 고강도 광원이 필요한 응용 분야에 중요합니다.

생체광학

생체광학(Biophotonics)은 빛 기반 기술을 사용하여 생물학적 물질을 연구하고 분석하는 것입니다.이는 광자와 살아있는 조직, 세포 또는 생체분자 사이의 상호작용을 포함합니다.빛을 이용하면 직접적인 접촉 없이 구조적, 기능적 특성을 관찰할 수 있습니다.이 분야의 기술은 흡수, 산란, 형광과 같은 광학적 특성에 의존합니다.생체광학은 고해상도 이미징과 비침습적 분석을 가능하게 합니다.현미경 및 분자 수준의 상세한 관찰을 지원합니다.이 분야는 첨단 생물학적 조사를 위해 포토닉스와 생명과학을 연결합니다.

양자 포토닉스

양자 포토닉스는 양자 수준에서 개별 광자의 동작과 제어에 중점을 둡니다.광자가 양자 정보의 전달자로 어떻게 사용될 수 있는지 연구합니다.고전적인 조명 시스템과 달리 단순화된 맥락에서 중첩 및 얽힘과 같은 속성을 다룹니다.광자는 환경과 약하게 상호작용하기 때문에 양자 시스템에 이상적입니다.이를 통해 더 먼 거리에서도 양자 상태를 보존할 수 있습니다.양자 포토닉스는 보안 통신 및 고급 계산을 위한 새로운 접근 방식을 가능하게 합니다.이는 차세대 광학 기술에 대한 연구 분야가 성장하고 있음을 나타냅니다.

포토닉스의 응용

1. 통신

포토닉스는 빛 신호를 이용해 고속 데이터 전송을 가능하게 한다.광통신 시스템은 넓은 대역폭 요구 사항을 처리하기 위해 포토닉스를 사용합니다.이를 통해 장거리에서 더 빠른 인터넷과 데이터 교환이 가능합니다.이는 현대 글로벌 통신 인프라에 중요합니다.

2. 의료 영상 및 진단

포토닉스는 생물학적 조직의 상세한 이미지를 캡처하는 데 사용됩니다.광학 기술은 비침습적이며 고해상도 분석을 제공합니다.이는 상태를 조기에 감지하고 정확하게 모니터링하는 데 도움이 됩니다.이는 진단 정확도와 환자 안전을 향상시킵니다.

3. 제조 및 재료 가공

Photonics는 정밀한 절단, 성형 및 표면 처리 공정을 지원합니다.조명 기반 도구는 높은 정확도와 최소한의 재료 낭비를 제공합니다.이러한 시스템을 통해 일관되고 통제된 생산 품질이 가능해집니다.이는 고급 제조 환경에서 널리 사용됩니다.

4. 감지 및 측정

광자 센서는 빛의 특성 변화를 감지하여 물리적 상태를 측정합니다.여기에는 온도, 압력, 화학 성분이 포함됩니다.광학 감지는 높은 감도와 빠른 응답 시간을 제공합니다.산업 모니터링 및 환경 분석에 중요합니다.

5. 데이터 센터 및 컴퓨팅

Photonics는 컴퓨팅 시스템 내에서 데이터 전송 속도를 향상시킵니다.광학 상호 연결은 대기 시간과 전력 소비를 줄입니다.이는 수요가 많은 환경에서 전반적인 시스템 성능을 향상시킵니다.대규모 데이터 처리 시스템의 성장을 지원합니다.

6. 국방 및 보안 시스템

포토닉스는 정밀한 감지 및 모니터링이 필요한 시스템에 사용됩니다.광학 기술을 사용하면 정확한 거리 측정 및 추적이 가능합니다.이러한 시스템은 다양한 환경에서 신뢰성을 향상시킵니다.고급 보안 및 감시 솔루션에 적합합니다.

포토닉스의 장점과 한계

포토닉스의 장점

• 광신호를 이용한 고속 데이터 전송

• 전기 시스템에 비해 에너지 손실이 적음

• 전자기 간섭에 대한 내성

• 대용량 데이터 전송을 위한 높은 대역폭 용량

• 정밀한 신호 제어 및 정확성

• 최신 광학 장치에 컴팩트하게 통합됨

포토닉스의 한계

• 광학 부품의 초기 비용이 더 높음

• 복잡한 정렬 및 시스템 설계

• 일부 재료의 물리적 손상에 대한 민감성

• 특정 변환 프로세스의 효율성이 제한됨

• 전문적인 제조 기술이 필요함

• 전자 시스템과의 통합이 어려울 수 있음

포토닉스와 전자공학

측면	포토닉스	전자제품
신호 캐리어	광자(아니요 충전, 질량 없음)	전자 (하전된 입자)
전파 속도	~3 × 10⁸m/s(인치 진공), ~2 × 10⁸ m/s(섬유 내)	~10⁵–10⁶m/s 도체의 표류 속도
대역폭 용량	최대 >100 광섬유당 Tbps(WDM 시스템)	일반적으로 최대 채널당 10~100Gbps
주파수 범위	~101²–101⁵Hz (적외선~가시광선)	최대 ~1011Hz (전자레인지)
에너지 손실 (전송)	~0.2dB/km (광섬유)	중요 거리에 따른 저항 손실
전자기 간섭	완전히 면역됨 EMI	EMI의 영향을 받음 그리고 누화
열 방출	동안에는 매우 낮음 전송	다음으로 인해 높음 저항 가열(I²R 손실)
전송 거리	>100km 증폭 없이(섬유)	일반적으로 <1–2 m 중계기가 없는 고속 신호용
데이터 밀도	매우 높음 파장 다중화(100개 이상의 채널)	다음으로 제한됨 도체 및 주파수 제약
스위칭 속도	펨토초 ~ 피코초(광 스위칭)	나노초 (전자 스위칭)
전력 효율성 (전송)	당 전력 감소 조금 먼 거리를	더 높은 전력 비트당 소비
신호 저하	최소 이상 장거리	중요 감쇠 및 소음 증가
통합 밀도	보통(여전히 PIC 스케일링 개발)	매우 높음 (칩당 수십억 개의 트랜지스터)
제조 성숙도	신흥 및 전문 프로세스	매우 성숙함 CMOS 제조
일반적인 사용 초점	고속 데이터 전송, 광 링크	처리, 논리 및 제어 시스템

결론

포토닉스는 전류 대신 빛을 사용하여 고속, 저손실 신호 전송을 가능하게 하므로 현대 통신 및 첨단 기술에 중요합니다.이 시스템은 광원, 도파관, 변조기, 광검출기와 같은 핵심 구성 요소가 함께 작동하여 광 신호를 효율적으로 처리합니다.다양한 포토닉스 기술은 통신, 의료, 제조, 감지 및 컴퓨팅 분야의 애플리케이션을 지원합니다.비용 및 복잡성과 같은 과제에도 불구하고 성능상의 이점과 증가하는 기능으로 인해 포토닉스는 미래 기술 혁신의 핵심 동인이 되었습니다.
