OP07 작동 증폭기 이해

OP07 작동 증폭기는 아날로그 신호 처리에서 탁월한 정확도를 제공하도록 설계된 정밀 구성 요소로 두드러집니다.낮은 오프셋 전압과 높은 게인으로 OP07은 의료 진단, 계측 및 데이터 수집 시스템과 같은 세심한 정밀도가 필요한 응용 분야에서 필요합니다.이 기사는 OP07의 주요 기능, 핀 구성, 응용 프로그램 및 최적의 사용을위한 실용적인 팁을 파헤쳐 서 고급 전자 설계 기능을 활용할 수있는 포괄적 인 안내서를 제공합니다.OP07이 시스템 신뢰성을 향상시키고 전자 시스템에서 혁신의 경계를 높이는 데 역할을 발견하는 방법을 탐구하십시오.

목록

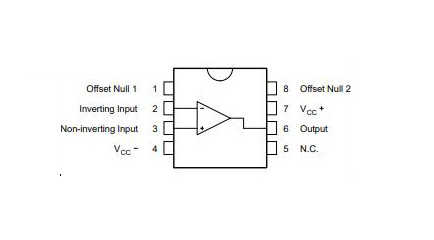

핀 구성

CAD 모델

상징적 표현

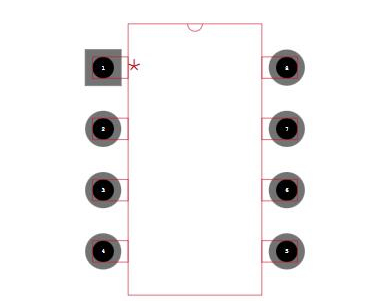

발자국

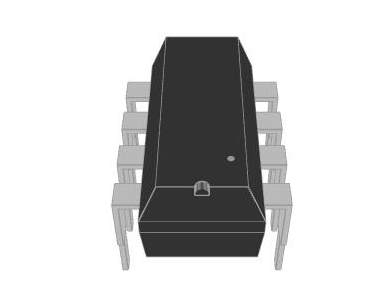

3D 모델

OP07의 개요

그만큼 OP07 작동 증폭기는 탁월한 정밀도로 유명합니다.150µV의 최대 오프셋 전압을 자랑하여 전압 신호 처리 오차를 효과적으로 감소시킵니다.이 앰프의 입력 전류는 1.8NA의 낮은 측정 값으로 안정성을 제공하고 회로의 정확도를 향상시켜 특히 민감한 측정 시나리오를 제공합니다.400V/MV의 높은 게인은 무결성을 유지하면서 작은 입력 신호의 정확한 증폭을 용이하게합니다.이러한 속성은 함께 OP07이 간섭을 신중하게 줄여야하는 경우 사용하기에 이상적입니다.

실습 시나리오에서 OP07은 의료 진단과 같은 정밀 계측 컨텍스트에서 자주 구현됩니다.여기서 신호 해석의 정확도는 결과에 크게 영향을 줄 수 있습니다.예를 들어 심전도 (ECG) 장치를 가져 가십시오.최소 오프셋 전압은 심장 활동을 정확하게 묘사하기위한 기본입니다.약한 생물학적 신호에 직면하더라도 OP07의 낮은 입력 바이어스 전류는 앰프의 신뢰성과 충실도를 보장합니다.귀하의 피드백은 교정 장비에서 OP07의 효과를 강조합니다.신뢰성은 성능 일관성을 보장하여 높은 정밀도를 요구하는 작업의 중요성을 강조합니다.

특징

특징	설명
낮은 입력 오프셋 전압	OP07E의 최대 입력 오프셋 전압은 75 µV입니다
입력 전압 범위	± 14 v
공급 전압 범위	± 3 V ~ ± 18 v
높은 CMRR	OP07E의 공통 모드 제거 비율 (CMRR)은 106 dB입니다.
높은 입력 임피던스	성능 향상을위한 높은 입력 임피던스를 제공합니다
저음 조작	작동 중에 소음 간섭을 최소화합니다

응용 프로그램

OP07 작동 증폭기는 다양한 현대 기술 영역에 깊이 내장 된 다목적 구성 요소 역할을합니다.무선 기지국에서의 기능은 신호 처리를 최적화하여 통신 효율성을 높이기 때문에 주목할 가치가 있습니다.광 네트워크 내에 적용될 때, 앰프는 정밀한 신호 증폭을 제공하며, 이는 연장 된 거리에 대한 무결성을 유지하는 데 필수적입니다.

센서 시스템

센서 제어 시스템에서 OP07은 RTD 및 열전대와 같은 센서에서 방출 된 섬세한 신호를 증폭시켜 주요 역할을합니다.이 센서는 정확한 온도 측정 및 제어 프로세스의 핵심입니다.민감한 환경 내에 종종 배포되는이 센서는 앰프의 정확한 출력을 생성하는 능력에 크게 의존하여 시스템 판독 값의 오류가 줄어 듭니다.OP07의 낮은 오프셋 전압은 변동 조건에서도 신뢰할 수있는 데이터 판독 값을 제공함으로써 산업 시나리오에 사용되는 스트레인 게이지 브리지의 기능에 큰 도움이됩니다.

계측 및 측정 향상

계측에서 OP07은 현저한 정밀도로 션트 전류 측정을 용이하게합니다.저음 특성과 함께 높은 정밀도를 제공하면 전류를 세 심하게 모니터링하여 시스템 진단 및 운영 효율성을 향상시킬 수 있습니다.고정밀 필터 내의 통합은 신호 노이즈를 효율적으로 근절하여 응용 프로그램의 스펙트럼에 걸쳐 수집 된 데이터의 품질을 풍부하게합니다.

이와 동등합니다

• LM339

• LM4558

• UA741

• TL081

• RC4558

• NJM4560

OP07의 효율적인 사용

OP07의 효과적인 작동을 탐색하려면 전원 공급 장치를 22V의 안전한 경계 내에 유지하여 잠재적 인 손상을 피해야합니다.단일 또는 이중 전력 구성 사이의 결정은 다양한 시나리오에서 앰프의 성능을 통해 공명 할 수 있기 때문에 특정 운영 요구를 반영해야합니다.더 많은 동적 신호를 처리하는 데 이중 전원 공급 장치가 선호 될 수 있으며, 다양한 회로 설계에서 OP07의 적응성을 풍부하게합니다.

역전과 비 반전 입력 사이의 불일치를 다루는 것은 측정 정확도를 유지하는 데 중요한 역할을합니다.OP07은 외부 회로에 의해 보완 된 입력 오프셋 핀을 특징으로하여 이러한 불균형을 교정합니다.입력 오프셋 전압을 미세 조정하기 위해 가변 저항을 자주 사용하여 아날로그 신호 처리와 같은 고정밀 작업에 주로 사용되는 전압 설정의 정확성을 달성 할 수 있습니다.최적의 오프셋 조정은 교정 효과를 평가하기 위해 벤치 마크 신호로 체계적인 테스트를 통해 도출됩니다.

OP07 내에 통합 된 것은 출력 전압을 12V의 캡으로 제한하는 설계가있어 일관되고 신뢰할 수있는 기능을 촉진합니다.이 본질적인 제약은 출력 정상이 원하는 시나리오에서 유리한 목적을 제공합니다.예를 들어,이 특성을 센서 인터페이스에 활용할 수 있으며, 이곳에서 안정성을 유지하면 링크 된 장치를 보호 할뿐만 아니라 전체 시스템의 신뢰성을 강화합니다.

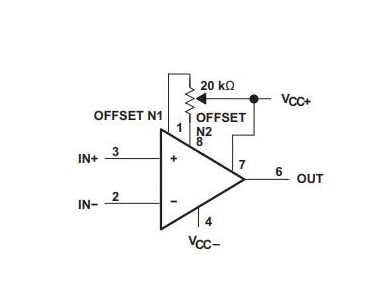

OP07 회로

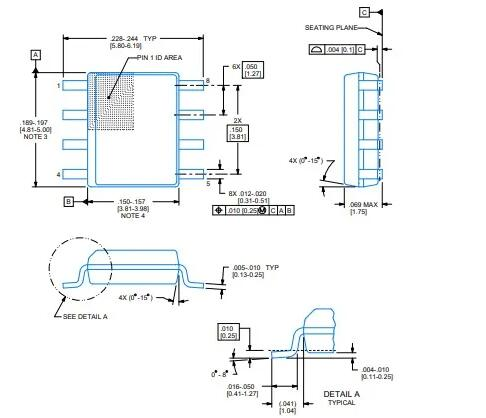

패키지

제조업체

stmicroelectronics는 반도체 혁신의 세계에서 탁월하며 복잡한 마이크로 일렉트로닉 시스템을 강화하고 풍부하게하는 획기적인 솔루션을 제공합니다.그들의 기술 전문 지식은 광범위한 전략적 협업 네트워크와 깊은 지적 재산 포트폴리오로 입증되어 시스템 온 칩 (SOC) 기술 환경에 눈에 띄게 배치됩니다.

Stmicroelectronics는 반도체 솔루션에서 주목할만한 걸음을 달성하여 소비자 전자 및 자동차 부문을 포함한 다양한 산업에 맞춤형 혁신을 제공했습니다.이 광범위한 애플리케이션은 회사의 민첩성과 미래 생각 개발에 대한 헌신을 강조합니다.지속적인 반복을 통한 우수성을 추구하고 지식을 획득하면 프로세스 및 도구 세트의 개선을 촉진하여 제품 성능을 높이고 효율성을 높입니다.
