신호 감쇠 이해 : 네트워크 및 전자 장치의 원인, 측정 방법 및 응용 프로그램

이 안내서는 케이블, 공기 또는 기타 재료를 통해 신호가 약해질 때 사용되는 용어를 설명합니다.전화, Wi-Fi, 라디오, 섬유 광학 및 실험실 장비와 같은 모든 종류의 시스템에서 발생하는 일입니다.감쇠의 작동 방식, 발생 이유 및 측정 방법을 배웁니다.또한 다양한 유형의 감쇠, 확인에 사용되는 도구 및 일상적인 전자 및 통신 시스템에서 신호 강도를 제어하는 ​​것이 중요한 이유를 다룹니다.

목록

감쇠 란 무엇입니까?

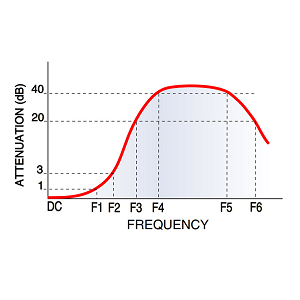

감쇠는 매체를 통해 또는 통신 경로를 따라 이동할 때 전력, 전압 또는 전류에 관계없이 신호의 강도의 자연적인 감소입니다.통신 시스템은 신호 선명도에 의존하여 올바르게 작동하기 때문에이 약화는 중요합니다.신호 손실은 주로 신호를 전달하는 재료의 저항으로 인해 발생합니다.신호가 더 높은 저항을 충족하면 더 많은 에너지가 손실됩니다.간단히 말해서, 신호가 "푸시"해야할수록 도착할 때까지 약해집니다.관리되지 않은 신호 손실로 인해 노이즈, 성능 저하 또는 전체 통신 분해가 발생할 수 있기 때문에 많은 사람들이 신중하게 감쇠를 모니터링합니다.

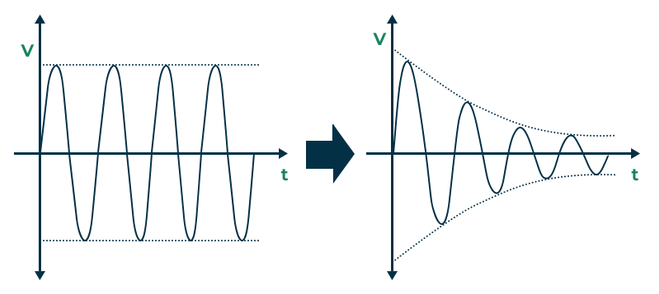

그림 2. 신호의 감쇠

위의 그림은 이상적인 신호를 비교하여 감쇠의 개념을 보여줍니다.왼쪽에서 그래프는 정상 진폭이있는 일관된 파형을 보여 주며, 시간이 지남에 따라 방해받지 않는 신호를 나타냅니다.오른쪽에서는 동일한 신호가 시간이 진행됨에 따라 진폭이 점차 감소하여 실제로 감쇠를 시각화합니다.신호가 이동함에 따라, 그 강도는 감소하며, 이는 파형 주위의 좁은 봉투에 의해 묘사됩니다.이 감소는 에너지 손실로 인해 발생하며, 종종 전송 매체의 저항으로 인해 발생합니다.시간이 지남에 따라 증폭이나 보정없이 신호가 너무 약해져서 유용하여 잠재적 인 통신 오류 또는 데이터 손실로 이어질 수 있습니다.

감쇠는 어떻게 측정됩니까?

감쇠는 매체 나 시스템을 통해 신호의 강도가 얼마나 감소하는지 표현하는 데 사용되는 로그 유닛 인 데시벨 (DB)에서 측정됩니다.로그 척도는 신호 강도의 큰 차이를 쉽게 비교할 수 있기 때문에 엔지니어링에 유용합니다.크고 다루기 힘든 숫자를 다루는 대신 데시벨을 사용하여 이러한 변화를보다 관리하기 쉽고 직관적 인 방식으로 표현할 수 있습니다.감쇠 계산에 가장 일반적으로 사용되는 공식은 다음과 같습니다.

이 방정식에서 "입력"은 원래 신호 강도를 나타내고 "출력"은 시스템 또는 매체를 통과 한 후 신호의 강도입니다.이 값은 컨텍스트에 따라 전력, 전압 또는 전류를 참조 할 수 있습니다.이 공식의 유연성은 다중 손실을 통합하는 능력에 있습니다. 로그이기 때문에 시스템의 다른 부분의 감쇠 값은 곱하기가 아니라 단순히 추가 할 수 있습니다.이것은 신호가 여러 구성 요소를 통과 할 수있는 통신 네트워크와 같은 복잡한 시스템의 분석을 단순화하여 각각 소량의 손실을 도입합니다.

결과 DB 값은 신호가 약화되었는지 또는 증폭되었는지 여부를 알려줍니다.음의 DB 값은 감쇠, 신호 강도 손실을 나타냅니다.0dB의 값은 변화가 없음을 의미하는 반면 양의 DB 값은 증폭을 나타냅니다.이로 인해 Decibels는 신호 손실을 측정하기위한 실용적인 단위 일뿐 만 아니라 시스템 설계, 진단 및 성능 평가에 유용한 도구를 만듭니다.

감쇠 유형

감쇠는 모두 한 가지 크기가 아닙니다.신호가 전송되는 방법과 위치에 따라 다양한 방식으로 나타납니다.주요 범주에는 자동, 의도적 및 환경 감쇠가 포함됩니다.

자동 감쇠

자동 감쇠는 전자 장치가 개입없이 들어오는 신호의 강도를 조정하는 프로세스를 말합니다.이 자체 규제 기능은 일반적으로 오디오 장비, 텔레비전 및 통신 시스템에서 발견됩니다.예를 들어, 부피 또는 입력의 갑작스런 스파이크와 같이 신호가 너무 강해지면 장치는 왜곡, 손상 또는 과부하를 방지하기 위해 신호 레벨을 자동으로 줄이거 나 "감쇠"합니다.이것은 입력 레벨을 지속적으로 모니터링하는 내장 회로를 통해 달성됩니다.들어오는 신호가 특정 임계 값을 초과하는 경우 시스템은 최적의 성능을 유지하고 명확하고 안정적인 출력을 보장하기 위해 게인 또는 신호 강도를 신속하게 낮 춥니 다.그렇게함으로써 자동 감쇠는 내부 구성 요소를 보호하고 방해없이 사운드 또는 화질을 보존합니다.

의도적 인 감쇠

특정 시나리오에서 많은 사람들이 신호의 강도를 의도적으로 줄이면이 ​​과정은 의도적 인 감쇠라고합니다.이 관행은 실험실 설정, 테스트 환경 또는 신호 레벨에 대한 정확한 제어가 필요한 장비 교정 중에 일반적입니다.신호 강도를 제어 방식으로 낮추면 조건을 시뮬레이션하고 민감한 구성 요소에 대한 잠재적 손상을 방지하며 신호가 허용 가능한 입력 범위의 연결된 범위 내에 남아 있는지 확인할 수 있습니다.의도적 인 감쇠는 또한 안정적이고 예측 가능한 신호 동작을 유지하는 것이 정확한 분석과 신뢰할 수있는 결과에 적합한 통신 시스템의 성능과 호환성을 테스트하는 데 역할을합니다.

환경 감쇠

신호는 감쇠로 알려진 다른 환경을 통과함에 따라 자연스럽게 약화됩니다.구리 와이어, 광섬유 케이블 또는 야외를 통과하든 다양한 물리적 및 환경 적 요인으로 인해 신호의 강도가 감소 할 수 있습니다.예를 들어, 구리 와이어의 전기 저항은 거리에 대한 신호 에너지의 점진적인 손실을 유발합니다.광섬유에서 케이블의 불완전 성 또는 구부러진 것은 빛을 산란 시키거나 흡수하여 신호 선명도를 줄일 수 있습니다.신호가 공기를 통해 무선으로 이동하면 건물, 나무 및 기상 조건과 같은 장애물이 발생하여 전송을 모두 왜곡하거나 차단할 수 있습니다.다른 전자 장치의 전자기 간섭, 극한 온도 및 긴 전송 거리와 같은 추가 요인은 문제를 더욱 악화시킵니다.이러한 효과를 방지하기 위해 전송 라인 용 고품질 저 지 손질 재료를 선택하고, 정기적으로 신호 증폭기 또는 리피터를 통합하고, 차폐 및 오류 수정 기술을 갖춘 시스템을 설계하여 네트워크 전체에 걸쳐 데이터 무결성을 보존하십시오.

감쇠 측정 방법

정확한 감쇠 측정은 무선 또는 광학 전송과 같은 고주파 환경에서 통신 시스템을 미세 조정하는 데 도움이됩니다.매체 및 주파수에 따라 다른 방법이 사용됩니다.

전력 비율 방법

전력 비율 방법은 시스템 입력의 전력을 출력의 전원과 비교하여 감쇠를 측정합니다.이 접근법은 효율적인 전송 및 수신에 중요한 전력 전송의 정확한 평가가 중요한 RF (Radio Frequency) 시스템에서 유용합니다.감쇠는 일반적으로 데시벨 (DB)으로 표현 된 출력 전력 대 입력 전력의 비율을 계산하여 정량화됩니다.이 메트릭은 앰프, 안테나 또는 전송 라인과 같은 구성 요소에 의해 도입 된 신호 손실 또는 게인의 정도를 나타냅니다.이 방법은 다양한 운영 조건에서 시스템 성능을 평가하기 위해 송신기와 수신기 모두에서 널리 사용됩니다.간단한 특성과 실제 효과로 인해 전력 비율 방법은 일반적으로 다양한 RF 통신 애플리케이션에서 진단, 시스템 교정 및 성능 최적화에 사용됩니다.

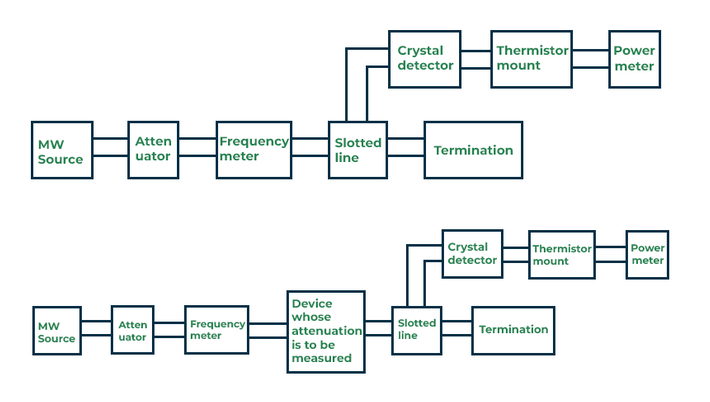

그림 3. 전력 비율 방법

이 설정은 전력 비율 방법을 사용하여 감쇠를 측정하는 방법을 보여줍니다.장치 전후에 전원을 비교하여 신호가 얼마나 많이 손실되는지 확인하여 작동합니다.프로세스는 마이크로파 (MW) 소스로 시작한 다음, 감쇠기가 신호 강도를 조정하고 주파수 미터를 조정하여 주파수를 모니터링합니다.첫 번째 설정에서 신호는 슬롯 형 라인으로 직접 이동하여 결정 검출기, 서미스터 마운트 및 전력계에 연결되어 출력 전력을 측정합니다.일치하는 종료는 신호 반사를 피하기 위해 사용됩니다.두 번째 설정에서 테스트중인 장치는 주파수 미터와 슬롯 형 선 사이에 배치됩니다.동일한 측정 값이 취해집니다.테스트 장치의 유무에 관계없이 전력 판독 값을 비교함으로써 감쇠를 계산할 수 있습니다.결과는 일반적으로 데시벨 (DB)으로 제공됩니다.이 방법은 간단하고 신뢰할 수 있으며 RF 및 마이크로파 테스트에서 널리 사용됩니다.

전압 비율 방법

직접 전력 측정이 실용적이거나 복잡성을 도입하면 전압 비율 방법은 효과적인 대안을 제공합니다.특히 고주파 시스템이나 소형 전자 회로에서 정확하게 측정하기가 어려울 수있는 전력에 의존하는 대신,이 방법은 전압에 중점을 둡니다. 전압에 중점을 둡니다.많은 경우, 특히 높은 임피던스 또는 섬세한 구성 요소가 관여하는 경우, 전력 계량기를 삽입하면 시스템의 정상 작동을 방해 할 수 있습니다.전압 비율 방법은 회로에서 알려진 지점에서 전압 레벨을 분석 하여이 문제를 우회합니다.이러한 비율로부터, 감쇠는 높은 수준의 신뢰성으로 추론 될 수있다.이 접근법은 회로 무결성 유지가 필요한 임피던스 매칭 및 신호 전송과 같은 응용 프로그램에 유용합니다.

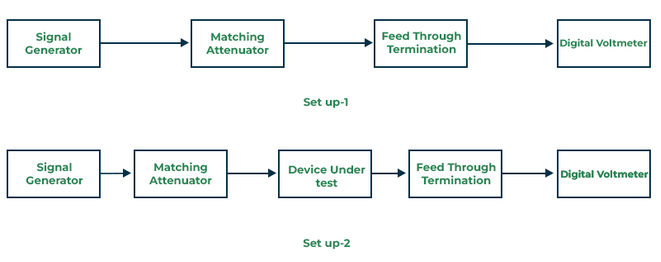

그림 4. 전압 비율 방법

그림은 전압 비율 방법에 사용 된 두 가지 설정을 보여줍니다. 직접 전력 측정이 어렵거나 파괴적 일 때 감쇠를 측정하기위한 접근법입니다.두 설정 모두에서 발전기의 신호는 일치하는 감쇠기를 통과하여 적절한 임피던스를 보장합니다.설정 1에서 신호는 피드 스루 종료로 직접 이동하고 전압은 디지털 전압계로 측정하여 기준을 설정합니다.설정 2에서, 테스트중인 장치 (DUT)는 감쇠기와 종료 사이에 배치되며 전압을 다시 측정합니다.두 설정의 전압을 비교함으로써 DUT로 인한 감쇠 또는 삽입 손실은 전압 비율을 사용하여 계산 될 수 있습니다.이 방법은 전력 계량기가 실용적이지 않은 민감한 또는 고주파 회로에 유용합니다.

오디오 주파수 (AF) 대체

오디오 주파수 (AF) 대체는 특정 구성 요소가 오디오 신호의 강도에 미치는 영향을 평가하여 감쇠를 측정하는 데 사용되는 방법입니다.이 기술에서는 알려진 주파수 및 진폭의 오디오 신호가 시스템에 도입됩니다.출력 레벨은 먼저 테스트중인 구성 요소없이 측정됩니다.그런 다음 신호 경로에 삽입 된 구성 요소가 동일한 측정을 반복합니다.이 두 출력 수준의 차이는 구성 요소에 의해 도입 된 감쇠량 (또는 게인)을 나타냅니다.이 접근법을 사용하면 신호 손실의 정확한 식별, 저하 된 오디오 성능 진단, 결함이있는 부품 감지 및 시스템 설계 최적화를 지원합니다.

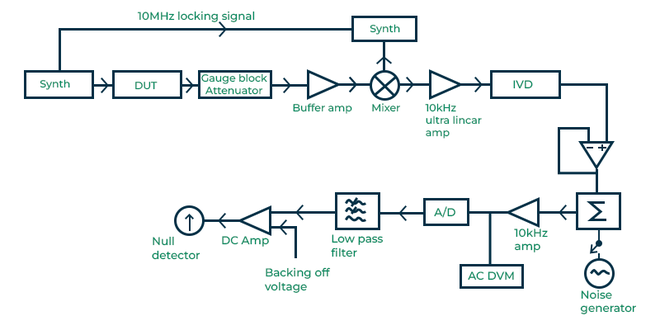

그림 5. 오디오 주파수 (AF) 대체

이 그림은 AF (Audio Frequency) 대체를 사용하기위한 일반적인 설정을 보여주기 위해 테스트 (DUT)에있는 장치라고하는 장치가 신호에 영향을 미치는지 측정합니다.10MHz 신호는 시스템의 모든 부분을 동기화합니다.DUT는 신호 강도를 제어하는 ​​데 도움이되는 정밀 감쇠기와 일치합니다.그런 다음 신호는 버퍼 증폭기와 믹서를 통해 10kHz 주파수로 변환됩니다.이 낮은 주파수로 작업하기가 더 쉬워집니다.그 후, 신호는 매우 정확한 증폭기를 사용하여 증폭되고 유도 전압 분배기 (IVD)를 사용한 기준 신호와 비교됩니다.테스트 신호와 기준의 차이가 측정됩니다.시스템이 간섭에 어떻게 응답하는지 테스트하기 위해 노이즈 생성기를 여기에 추가 할 수 있습니다.시스템의 두 번째 경로는 오류를 수정하는 데 도움이됩니다.여기에는 앰프, 디지털 전압계, 컨버터 및 원치 않는 신호 변경을 조정하는 피드백 루프가 포함됩니다.이를 통해 최종 측정은 DUT가 신호에 수행하는 일에만 초점을 맞추게됩니다.

중간 주파수 (IF) 대체

중간 주파수 (IF) 치환 방법은 원래 RF 신호를 낮은 중간 주파수로 변환하여 신호 분석이 더 안정적이고 관리 가능합니다.이 기술은 고정식 위상 감지기와 함께 표준 감쇠기를 사용하여 시스템 동작을 정확하게 특성화합니다.고정 된 낮은 주파수에서 작동하면 고주파 소음 및 불안정성의 영향을 최소화하여 전체 측정 신뢰성을 향상시킵니다.이 방법은 레이더 시스템 교정, 고급 통신 시스템 및 고정밀 테스트 환경과 같은 진폭 및 위상을 엄격하게 제어 해야하는 응용 분야에서 효과적입니다.신호 매개 변수를 분리하고 미세 조정하는 능력은 신호 충실도에 선호되는 선택입니다.

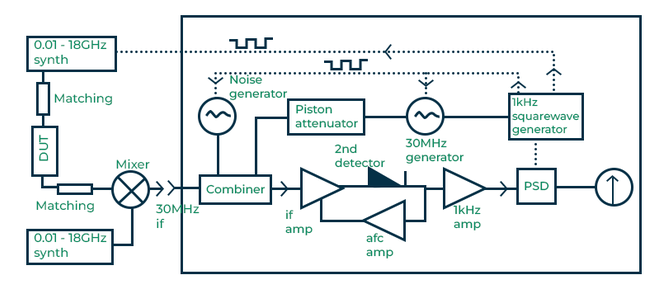

그림 6. 중간 주파수 (IF) 대체

이 그림은 IF 대체 방법을 사용하여 높은 정확도로 신호 감쇠를 측정하는 방법을 보여줍니다.0.01에서 18GHz의 신호는 테스트 (DUT) 중 장치를 통해 전송됩니다.출력은 30MHz 중간 주파수 (IF)로 변환되며 측정하기가 더 쉽습니다.30MHz IF 신호는 피스톤 감쇠기를 사용하여 기준 신호 및 제어 노이즈와 결합됩니다.기준 신호는 시스템이 변화를보다 명확하게 감지하는 데 도움이되도록 1kHz 제곱파에 의해 변조됩니다.결합 후, 신호는 증폭기를 통과하고 두 번째 검출기에 의해 픽업됩니다.위상에 민감한 검출기 (PSD)는 정확한 진폭 및 위상 정보를 추출합니다.IF에서 작업하면 소음을 줄이고 안정성을 향상 시켜이 방법이 레이더 테스트, 통신 시스템 및 정밀도가 중요한 실험실 측정과 같은 응용 프로그램에 이상적입니다.

RF 대체

무선 주파수 (RF) 시스템에서 감쇠를 측정하는 효과적인 방법 중 하나는 RF 대체 기술입니다.이 접근법에서, 테스트 (컷)중인 구성 요소는 일시적으로 교정 감쇠기로 대체됩니다.이를 통해 부정확성 또는 전력 계량기의 드리프트로 인한 잠재적 오류를 최소화하여보다 정확하고 신뢰할 수있는 전력 측정이 가능합니다.미지의 구성 요소를 알려진 감쇠 장치로 대체함으로써 테스터는 삽입 손실 또는 게인과 같은 주요 성능 지표를 정확하게 결정할 수 있습니다.이 방법은 측정 일관성과 반복성을 향상시켜 RF 시스템 평가에서 신뢰할 수있는 접근 방식입니다.

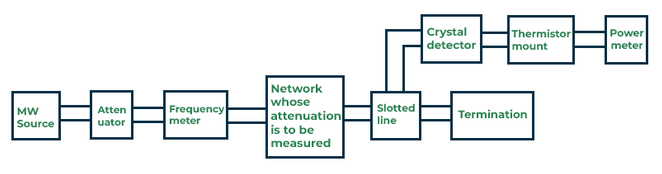

그림 7. RF 대체

이 그림은 RF 시스템에서 감쇠를 측정하기 위해 RF 대체 방법에 사용 된 기본 설정을 보여줍니다.마이크로파 (MW) 소스는 테스트중인 네트워크에 들어가기 전에 감쇠기와 주파수 미터를 통과하는 신호를 생성합니다.그런 다음 신호는 슬롯 형 선을 통해 이동하여 신호 동작을 측정하는 데 도움이되며 신호를 올바르게 흡수하기 위해 종결을 계속합니다.두 개의 검출 경로가 사용됩니다 : 하나는 결정 검출기와 다른 하나는 전력 계량기에 연결된 서미스터 마운트에 사용됩니다.이 장치는 신호의 전력을 측정합니다.이 방법에서는 미지의 네트워크가 제거되어 보정 된 감쇠기로 교체됩니다.감쇠기는 파워 미터가 이전과 동일한 판독 값을 표시 할 때까지 조정됩니다.추가 된 감쇠량은 원래 네트워크의 감쇠의 가치를 제공합니다.이를 통해 오류를 줄이고보다 정확한 결과를 제공합니다.

OTDR (광학 시간 도메인 반사계)

광학 시간 도메인 반사계 (OTDR)는 감쇠를 측정하고 광섬유 링크의 전반적인 성능을 평가하는 데 사용되는 기기입니다.짧은 빛의 펄스를 섬유질로 전송하고 스플 라이스, 굽힘 또는 파손과 같은 불규칙성으로 인해 흩어 지거나 반사되는 빛을 측정하여 작동합니다.반환 신호의 시간 지연 및 강도를 분석함으로써 OTDR은 케이블을 따라 손실의 위치와 심각도를 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 정확하게 찾을 수 있습니다.이 방법은 광섬유 네트워크의 초기 설치 및 장기 유지 보수에 적합합니다.OTDR은 결함을 감지하고 스 플라이 싱 품질을 확인하고 커넥터의 문제를 식별하여 섬유 설치의 품질을 보장합니다.높은 정밀도 및 비 침입 테스트 기능은 광섬유 진단에서 중요한 도구가됩니다.

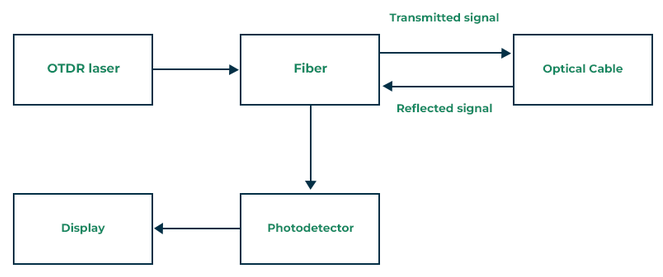

그림 8. OTDR (광학 시간 도메인 반사계)

이 그림은 광섬유 시스템에서 감쇠를 측정하는 데 널리 사용되는 광학 시간 도메인 반사계 (OTDR)의 작동 프로세스를 보여줍니다.OTDR 레이저는 섬유에 짧은 빛의 펄스를 방출 한 다음 광학 케이블을 통해 신호를 전달합니다.빛이 이동함에 따라 스플 라이스, 굽힘 또는 파손과 같은 결함은 신호의 일부가 소스쪽으로 다시 반사됩니다.반사 된 광 신호는 섬유를 통해 다시 이동하며 광 검출기에 의해 포착됩니다.광 검출기는이 광학 신호를 전기 데이터로 변환 한 다음 분석을 위해 디스플레이 장치로 전송됩니다.반환 된 신호의 시간 지연 및 강도를 평가함으로써 OTDR은 광학 케이블 내에서 감쇠 또는 결함의 위치 및 크기를 식별합니다.이 방법은 광섬유 링크의 건강 및 성능을 평가하는 비 침입적이고 정확한 방법을 제공합니다.

감쇠 대 증폭

측면	감쇠	확대
정의	소스에서 전파함에 따라 신호 강도 감소 목적지로.	신호를 보상하기 위해 신호 강도 증가 손실.
프로세스의 특성	환경으로 인해 자연스럽게 발생하는 수동적 프로세스 그리고 물질적 요인.	전자 장치를 사용하여 활성 공정.
원인	간섭, 산란, 흡수 및 굽힘 손실.	의도적으로 앰프와 같은 외부 장치를 사용하여 수행됩니다 그리고 리피터.
신호에 미치는 영향	신호 품질을 저하시키고 데이터 손실 및 제한을 유발합니다 커뮤니케이션 범위.	신호 품질을 향상시키고 신뢰성을 향상 시키며 통신 범위를 확장합니다.
목적	성능을 줄이는 원치 않는 효과.	감쇠에 대응하기위한 시정 조치.
예	긴 케이블 거리에서 TV 신호 약화.	라디오에서 볼륨을 높이거나 리피터 사용 TV 신호를 강화합니다.
관련된 장치	장치 없음;전송의 원치 않는 부산물입니다.	신호 부스터, 앰프 및 리피터가 사용됩니다.

광 섬유에서의 감쇠

광 섬유에서, 감쇠는 광섬유를 통해 광선이 이동함에 따라 신호 강도의 점진적인 손실을 말한다.광 신호의 이러한 약화는 광섬유 통신 시스템, 특히 장거리에 걸쳐 광섬유 통신 시스템의 성능과 효율에 영향을 줄 수 있습니다.광 섬유에서 감쇠의 주요 원인은 다음과 같습니다.

1. 흡수: 이것은 광학 신호가 불순물 또는 섬유 재료 자체의 고유 한 특성, 일반적으로 실리카로 인해 열로 에너지를 잃을 때 발생합니다.일반적인 불순물에는 금속 이온 및 하이드 록실 (OHAT) 이온이 포함되며, 이온은 특정 파장의 빛을 흡수합니다.

2. 산란: 광섬유의 코어 재료에서 미세한 변화 또는 불규칙성을 만나면 빛이 다른 방향으로 산란 할 수 있습니다.광 섬유에서 가장 흔한 유형의 산란은 Rayleigh 산란이며, 이는 유리 밀도의 무작위 변동으로 인해 발생합니다.

3. 굽힘 손실: 굽힘 손실은 광섬유의 과도하거나 부적절한 굽힘으로 인해 광섬유 코어에서 빛이 빠져 나올 때 발생합니다.이러한 손실은 두 가지 유형으로 분류 될 수 있습니다. 매크로 벤딩은 조명이 코어에서 누출되는 크고 가시적 인 굽힘과 섬유의 작은 미세한 왜곡을 포함하는 미세 혈통을 나타내며, 종종 압력, 물리적 응력 또는 제조 결함으로 인해 섬유 내의 빛이 산란됩니다.

광학 감쇠 측정

감쇠를 정량화하기 위해 다음 로그 공식을 사용합니다.

어디𝐴 데시벨 (DB)의 감쇠는𝑃𝑖𝑛 광섬유로 발사 된 광 전력입니다𝑃𝑜𝑢𝑡 다른 쪽 끝에서받은 광 전력입니다.이 공식은 전송 중 신호 전력이 얼마나 감소했는지를 보여줍니다.감쇠 값이 높을수록 신호 손실이 더 많습니다.

예를 들어, 입력 전력이 10MW이고 출력이 5MW 인 경우 :

이는 신호가 전력의 절반을 잃어 버렸으며 이는 3dB의 감쇠에 해당합니다.

본질적 대외 감쇠

광 섬유에서의 감쇠는 두 가지 주요 범주, 즉 고유 및 외적 손실로 분류 될 수 있습니다. 본질적인 감쇠 섬유의 물리적 및 화학 구조에 내재 된 손실을 나타냅니다.여기에는 하이드 록실 이온 (OHA)과 같은 불순물 및 제조 중 유리에 매립 된 금속 입자 및 Rayleigh 산란과 같은 금속 입자에 의한 흡수가 포함되며, 이는 섬유의 재료 밀도의 자연 미세한 변화로 인한 Rayleigh 산란이 포함됩니다.이러한 손실은 어느 정도 피할 수 없으며 최고 품질의 섬유에도 존재합니다.대조적으로, 외적 감쇠 섬유가 제조 된 후에 섬유에 영향을 미치는 외부 요인에서 발생합니다.여기에는 부적절한 스 플라이 싱 (2 개의 섬유 끝 결합), 굽힘 반경을 초과하는 섬유의 날카로운 굽힘 또는 꼬임 및 분쇄, 비틀림 또는 환경 영향으로 인한 물리적 응력과 같은 설치 관행이 잘못되었습니다.본질적인 손실과 달리, 적절한 취급, 설치 및 유지 관리 관행을 통해 외적 손실을 최소화하거나 방지 할 수 있습니다.

네트워킹 감쇠

컴퓨터 네트워크에서 감쇠는 신호가 이동할 때 신호가 약화되는 것을 의미합니다.이것은 유선 및 무선 연결에서 발생합니다.신호가 너무 약해지면 인터넷 속도가 느리거나 데이터가 손실되거나 연결이 떨어질 수 있습니다.네트워킹에서 감쇠의 주요 원인은 다음과 같습니다.

1. 거리 : 감쇠의 가장 많은 원인은 거리입니다.신호가 길어 케이블을 통해 또는 열린 공간을 가로 질러 이동해야할수록 더 많이 저하됩니다.유선 네트워크, 특히 구리 기반 케이블을 사용하는 네트워크에서는 길이에 따라 전기 저항이 증가하여 신호 강도 손실이 더 커집니다.이것이 네트워킹 표준에 케이블 길이 제한이 존재하는 이유입니다.

2. 주파수: 더 높은 주파수 신호는 낮은 주파수보다 감쇠에 더 취약합니다.이는 Wi-Fi 5 GHz 대역에 사용되는 높은 주파수 (예 : Wi-Fi 5 GHz 대역에 사용되는 것과 같은)가 더 많은 데이터를 전달할 수 있지만 더 빠르게 저하되고 낮은 주파수 신호 (2.4GHz)보다 더 빠른 범위를 가질 수있는 무선 통신에서 중요합니다.유사하게, 유선 시스템에서, 고주파수 데이터 전송은 동일한 거리에 걸쳐 신호 분해로 더 많은 어려움을 겪을 수있다.

3. 소음 및 간섭: 형광등, 전기 모터, 전자 레인지 또는 기타 전자 장치와 같은 외부 소스의 전자기 간섭 (EMI)은 신호를 방해하고 약화시킬 수 있습니다.벽과 같은 물리적 장애물, 특히 콘크리트 나 금속과 같은 조밀 한 재료로 만든 장애물은 무선 신호를 흡수하거나 반영하여 감쇠를 증가시키고 전반적인 네트워크 성능을 줄일 수 있습니다.

4. 케이블 유형 및 품질: 변속기 케이블의 재료 및 구조는 주어진 거리에서 얼마나 많은 신호가 손실되는지에 영향을 미칩니다.구리 케이블 (예 : CAT5E 또는 CAT6)은 일반적으로 짧은 거리에 사용되지만 광섬유 케이블보다 더 많은 감쇠를 경험할 수 있습니다.전기 신호가 아닌 빛을 사용하여 데이터를 전송하는 광섬유 케이블은 신호 손실 및 간섭에 훨씬 덜 쉬워 고속 및 장거리 연결에 이상적입니다.

네트워킹에서 감쇠 측정

네트워킹에서 감쇠는 구리 와이어, 광섬유 케이블 또는 공기와 같은 매체를 통해 이동할 때 신호 강도의 점진적인 손실을 말합니다.이는 데시벨 (DB)으로 측정되며 컨텍스트에 따라 전력 기반 또는 전압 기반 공식을 사용하여 계산할 수 있습니다.신호 전력을 측정 할 때 감쇠는 공식을 사용하여 계산됩니다.

어디 피_에스 소스의 신호 전력입니다 피_디 대상의 신호 전원입니다.이 공식은 전송과 수신 사이에 신호가 얼마나 약화되었는지를 보여줍니다.예를 들어, 신호가 100MW에서 시작하여 10MW에서 수신되면 감쇠는 다음과 같습니다.

반면에, 임피던스가 일정하게 유지되는 시스템에서 전압을 처리 할 때 감쇠는 다르게 계산됩니다.이 경우 적절한 공식은 다음과 같습니다.

어디 다섯_에스 소스의 전압입니다 다섯_디 대상의 전압입니다.이것은 저항 시스템의 전력이 전압 제곱에 비례한다는 사실을 설명합니다.예를 들어, 신호가 2V에서 1V로 떨어지면 감쇠는 다음과 같습니다.

신호 전송의 감쇠

감쇠는 신호가 한 곳에서 다른 곳으로 이동함에 따라 약해집니다.이것은 둘 다에서 발생합니다 열광한 (구리 케이블과 같은) 및 무선 전화 (Wi-Fi와 마찬가지로) 시스템과 신호가 길어질수록 더 사라집니다.

유선 시스템

유선 통신에서 특히 구리 케이블 및 동축 라인에서 감쇠는 주로 전송 매체의 물리적 특성으로 인해 발생합니다.이 신호 저하에 기여하는 몇 가지 요인 :

• 전기 저항: 모든 도체는 고유 한 저항력이 있습니다.전기 신호가 와이어를 통해 이동함에 따라 일부 에너지는 열로 변환되어 점진적인 강도 손실을 초래합니다.더 얇은 와이어는 저항이 높아져 두꺼운 케이블에 비해 더 심각한 감쇠를 초래합니다.

• 피부 효과: 더 높은 주파수에서 전기 신호는 도체 표면을 따라 이동하는 경향이 있습니다.이는 전류 흐름의 유효 영역을 줄이고 저항을 증가시켜 감쇠를 악화시킵니다.

• 용량 성 및 유도 효과: 긴 케이블은 커패시터 나 인덕터처럼 작용할 수 있습니다. 특히 여러 와이어가 함께 묶을 때.이러한 특성은 시간이 지남에 따라 왜곡과 신호 손실을 유발할 수 있습니다.

• 임피던스 불일치: 전송 라인이 부하 또는 소스 임피던스와 제대로 일치하지 않으면 신호의 일부를 다시 반사하여 원래 신호를 더 약화시킬 수 있습니다.

• 외부 전자기 간섭 (EMI) : 근처의 전기 장비, 전력선 또는 무선 신호는 시스템에 노이즈를 도입하여 의도 된 신호를 효과적으로 마스킹하거나 저하시킬 수 있습니다.

• 설치가 열악하거나 저하 된 재료: 부적절한 연결, 전선의 부식 또는 시간이 지남에 따라 마모가 발생하면 저항이 증가하고 신호 손실이 더 높아질 수 있습니다.

• 환경 적 요인: 케이블의 고온, 수분 또는 물리적 응력은 전기 특성을 변화시켜 감쇠가 더 높아질 수 있습니다.

무선 시스템

무선 통신에서 신호는 공중을 통과하며 다른 도전에 취약합니다.이 시스템의 감쇠는 매체 (공기)와 신호가 전파되는 환경 모두에 영향을받습니다.

• 자유 공간 경로 손실 (FSPL) : 무선 신호가 송신기에서 방출함에 따라 점점 더 넓은 영역에 퍼집니다.이 자연 확산은 진공 상태에서도 거리에 따라 신호 강도 감소를 초래합니다.

• 장애물: 벽, 건물, 나무 및 인체와 같은 단단한 물체는 무선 신호를 차단하거나 흡수하여 수신기에 도달하는 신호의 강도를 줄일 수 있습니다.

• 반사, 굴절 및 회절: 신호는 표면 (반사)을 튕기거나, 다른 재료 (굴절)를 통과하거나 가장자리 주위의 곡선 (회절)을 통과 할 때 구부릴 수 있습니다.이러한 효과로 인해 신호의 일부가 동기화되지 않아 여러 경로 간섭과 명확성 상실을 초래할 수 있습니다.

• 대기 조건: 비, 안개 및 습도는 특히 더 높은 주파수 (예 : GHZ 범위)에서 무선 파를 흡수하거나 산란하여 신호 약화를 유발할 수 있습니다.

• 다른 장치의 간섭: Wi-Fi, Bluetooth, 전자 레인지 및 기타 무선 시스템은 종종 겹치는 주파수 대역에서 작동합니다.이 중첩은 간섭을 일으킬 수 있으므로 수신기가 의도 한 신호를 구별하기가 더 어려워집니다.

• 안테나 품질 및 정렬: 제대로 설계되거나 잘못 정렬 된 안테나는 전송 또는 수신이 약해져 효과적인 감쇠가 증가 할 수 있습니다.

신호 전송에서 감쇠 측정

감쇠는 소스에서 신호의 강도를 전송 후 강도와 비교하는 로그 유닛 인 데시벨 (DB)에서 정량화된다.전력 수준에 따라 감쇠를 계산하는 데 사용되는 표준 공식은 다음과 같습니다.

어디 피_~에 입력 신호 전력이며 피_밖으로 출력 신호 전원입니다.신호 강도가 저전력 또는 오디오 시나리오에서 흔한 전압으로 측정되면 공식은 다음과 같습니다.

어디 다섯_~에 입력 전압입니다. 다섯_밖으로 출력 전압입니다.이 계산은 신호 손실을 정량화하는 표준화 된 방법을 제공합니다.더 높은 DB 값은 더 큰 감쇠를 나타냅니다.광섬유, 이더넷 또는 무선 주파수 시스템과 같은 응용 분야에서 감쇠는 종종 단위 길이 (예 : DB/KM 또는 DB/M) 당 표현됩니다.많은 사람들이 광 전력 미터, 네트워크 분석기 또는 OTDR (광학 시간 도메인 반사계)과 같은 도구를 사용하여 전송 매체에 따라 이러한 측정을 수행합니다.정밀한 감쇠 측정은 시스템 설계 및 유지, 신호 품질을 보장, 오류 최소화 및 네트워크 간의 신뢰할 수있는 통신 유지에 필요합니다.

감쇠의 장점과 단점

감쇠의 장점

신호 강도 제어: 감쇠를 통해 시스템 내에서 신호 강도를 정확하게 관리 할 수 ​​있습니다.많은 전자 및 통신 응용 분야에서 특히 민감한 회로에서 과도하게 강한 신호는 섬세한 구성 요소에 왜곡 또는 영구적 인 손상을 유발할 수 있습니다.감쇠기는 이러한 신호 레벨을 조절하여 최적의 작동 매개 변수 내에 유지되어 신호 무결성을 보존하고 장비를 보호합니다.

과부하를 방지합니다 : 신호가 너무 강한 경우 다운 스트림 구성 요소의 전압 또는 전력 등급을 초과하여 과부하가 발생할 수 있습니다.이것은 왜곡을 도입 할뿐만 아니라 장치의 안전성과 기능을 손상시킬 수 있습니다.감쇠를 통해 시스템의 모든 부분은 안전하고 관리 가능한 수준 내에서 신호를 받고 구성 요소 수명을 연장하고 신뢰성을 향상시킵니다.

소음 감소: 특정 시나리오에서 강한 신호는 원치 않는 소음이나 환경의 간섭을 픽업하거나 증폭시킬 수 있습니다.신호의 진폭을보다 관리하기 쉬운 수준으로 줄임으로써 감쇠는 그러한 간섭의 영향을 완화하는 데 도움이 될 수 있습니다.이로 인해 오디오, 비디오 및 무선 주파수 (RF) 시스템에서는 더 깨끗하고 고품질 신호가 중요합니다.

테스트 및 교정: 감쇠기는 일반적으로 실험실 및 현장 환경에서 조건을 시뮬레이션하고 다양한 신호 강도 하에서 장치의 성능을 테스트하기 위해 사용됩니다.신호 레벨을 정확하게 조정하면 장비 손상을 위험에 빠뜨리지 않고 기기를 교정하고 공차를 확인하며 시스템 동작을 검증 할 수 있습니다.

시스템 안정성을 향상시킵니다: 오디오 믹싱, RF 전송 또는 통신과 같은 복잡한 시스템에서 감쇠는 신호 변동을 평활화하여 전체 안정성에 기여합니다.안정적인 신호는 특히 여러 앰프 또는 피드백 루프가있는 시스템에서 진동, 피드백 또는 예기치 않은 동작의 가능성을 줄입니다.

감쇠의 단점

신호 손실: 감쇠의 주요 단점은 본질적으로 신호의 진폭 또는 전력을 감소 시킨다는 것입니다.때때로 이것이 필요하지만, 특히 신호가 이미 약한 경우 정보 손실로 이어질 수 있습니다.디지털 통신 에서이 손실은 신호 선명도를 저하시키고 수신 종료시 유용한 데이터를 추출하기가 더 어려워 질 수 있습니다.

제한된 전송 범위: 감쇠로 인해 신호 강도가 감소함에 따라 유효 전송 범위가 줄어 듭니다.이것은 신호가 상당한 거리를 이동 해야하는 무선 통신 또는 장거리 유선 시스템에서 문제가됩니다.보상없이 감쇠는 신호가 충분한 강도로 대상에 도달하지 못하게 할 수 있습니다.

비용 증가: 신호 손실의 영향에 대응하기 위해 시스템에는 종종 앰프, 리피터 또는 신호 부스터와 같은 추가 구성 요소가 필요합니다.이러한 추가 장치는 하드웨어뿐만 아니라 설치, 전력 소비 및 유지 보수 측면에서 시스템의 전체 비용을 증가시킵니다.

시스템 복잡성: 감쇠를 시스템 설계에 통합하면 복잡한 계층이 추가됩니다.적절한 감쇠 수준을 신중하게 계산하고 보상 증폭이 필요한 위치를 결정해야합니다.이는 설계 부담을 증가시키고 특히 대규모 또는 분산 시스템에서 문제 해결 및 유지 보수를보다 어려울 수 있습니다.

높은 오류율: 디지털 통신 시스템에서 감쇠로 인한 신호 강도 감소는 비트 오류의 확률이 높아질 수 있습니다.신호가 약화되면 소음과 간섭에 더 취약 해져 수신기가 데이터를 올바르게 해석하기가 더 어려워집니다.이로 인해 통신 실패 또는보다 강력한 오류 수정 메커니즘이 필요할 수 있으며, 이는 대기 시간 또는 더 복잡성을 도입 할 수 있습니다.

감쇠 응용

감쇠, 신호의 의도적 약화는 많은 전자, 통신 및 측정 시스템에서 중요한 아이디어입니다.다른 설정에서 신호가 안전하고 효율적이며 정확하게 처리되도록하는 데 도움이됩니다.감쇠가 중요한 부분은 다음과 같습니다.

전자 오디오 장비의 볼륨 제어

라디오, 텔레비전, 앰프 및 개인 오디오 장치와 같은 전자 장치에서는 방아쇠가 일반적으로 사운드 레벨을 관리하기 위해 사용됩니다.증폭 단계에 도달하기 전에 신호 감쇠 정도를 변경하면 신호 경로의 무결성에 영향을 미치지 않고 오디오 출력을 원활하게 조정할 수 있습니다.이 접근법은 오디오 선명도와 편안함을 유지하기 위해 정확하고 왜곡이없는 볼륨 제어를 제공합니다.

광섬유 통신 시스템의 전력 레벨 조절

광섬유 네트워크에서 감쇠는 전송 된 광 신호의 강도를 조절하는 데 사용됩니다.광학 감쇠기는 신호 전력을 줄이기 위해 배치되어 수신 종료시 광 검출기의 최적의 동적 범위 내에 남아 있습니다.감쇠없이, 특히 짧은 링크 또는 증폭에 대한 고출력 신호는 민감한 수신기를 포화 시키거나 손상시킬 수 있습니다.적절한 감쇠는 일관된 신호 품질을 보장하고, 비트 오류율을 최소화하며, 네트워크 전체의 데이터 전송의 전반적인 신뢰성에 기여합니다.

RF 신호 측정의 기기 보호

무선 주파수 (RF) 테스트 및 진단 환경에서 감쇠기는 스펙트럼 분석기, 네트워크 분석기 및 파워 미터와 같은 섬세한 기기를 보호하는 데 중요합니다.신호 분석 중, 특히 높은 전력 수준에서 감쇠없이 직접 입력하면 이러한 도구를 압도하거나 손상시킬 수 있습니다.감쇠기는 신호를 안전하고 측정 가능한 수준으로 확장하여 정확한 판독 값과 비용이 많이 드는 장비 고장을 방지 할 수 있도록 도와줍니다.또한 측정 장치의 선형성 및 교정 정확도를 유지하는 데 기여합니다.

실험실 실험에서 안전한 전압 스케일링

교육 및 연구 실험실은 종종 실험 작업 중에 전압 수준을 줄이기위한 수단으로 감쇠기를 사용합니다.이는 저전압 조건에서 회로 또는 구성 요소의 응답을 분석 할 때 중요합니다.감쇠는 과도한 입력 수준으로 인해 구성 요소 소진 또는 부정확 한 결과를 위험에 빠뜨리지 않고 사용자와 장비의 안전을 보장합니다.

아날로그 및 디지털 전자 장치의 회로 보호

통합 회로 (ICS) 및 기타 전자 구성 요소는 정격 사양을 초과하는 전압 레벨에 매우 민감합니다.감쇠기는 들어오는 신호 진폭을 제한함으로써 많은 아날로그 및 디지털 시스템에서 첫 번째 방어선 역할을합니다.이것은 아날로그-디지털 변환기 (ADC) 또는 마이크로 컨트롤러에 의해 처리되기 전에 원시 입력을 축소 해야하는 신호 컨디셔닝에 유용합니다.높은 신호 수준을 관리 가능한 값으로 줄임으로써 감쇠는 전압 스파이크로부터 회로를 보호하고 장기 시스템 신뢰성을 보장합니다.

고정 감쇠기와의 임피던스 매칭 및 신호 무결성

RF, 마이크로파 및 안테나 시스템과 같은 고주파 응용 분야에서 고정 감쇠기는 임피던스 매칭에 역할을합니다.임피던스 불일치는 신호 반사, 전력 손실 및 간섭으로 이어질 수 있으며,이 모든 것은 시스템 성능을 저하시킵니다.일관된 임피던스 (일반적으로 50 또는 75 옴)를 보존하면서 알려진 양의 감쇠를 도입함으로써 고정 감쇠기는 신호 반사를 최소화하고 전력 전송을 최대화하는 데 도움이됩니다.이는 복잡한 전송 라인 환경에서 신호 무결성을 유지하는 데 기여합니다.

결론

감쇠는 신호가 이동하는 방식의 정상적인 부분이지만 관리하지 않으면 사운드가 좋지 않거나 인터넷이 느리거나 데이터 손실과 같은 문제가 발생할 수 있습니다.이 안내서는 신호가 약해지는 방법, 손실을 측정하는 방법 및 도구와 기술을 사용하여 수정 또는 제어하는 ​​방법을 보여주었습니다.감쇠를 이해하면 케이블, 무선 네트워크 또는 오디오 장비로 작업 할 때 시스템이 더 잘 작동하고 안전을 유지하며 더 오래 지속될 수 있습니다.
