IC 코드 이해 : IC 코드를 읽고 제조업체를 식별하는 방법

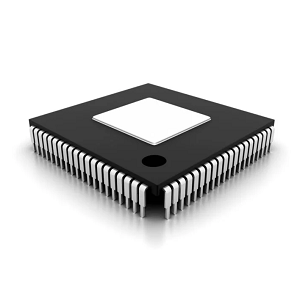

통합 회로 또는 ICS는 전자 장치가 작동하는 데 도움이되는 소형 칩입니다.각 IC에는 특수 코드가 인쇄되어있어 그것이 무엇을하는지, 누가 만들 었는지, 어떻게 작동하는지 알려줍니다.이 안내서는 이러한 IC 코드의 의미, 읽는 방법 및 중요한 이유를 설명합니다.또한 디지털, 아날로그 및 파워 IC와 같은 다양한 유형의 IC와 이러한 칩이 작업을 수행하도록 프로그래밍되는 방법에 대해서도 이야기합니다.

목록

IC 제조업체 코드는 무엇입니까?

통합 회로 (ICS)에는 원산지, 유형 및 기술 세부 사항을 식별하는 데 도움이되는 고유 한 제조업체 코드가 표시됩니다.이 코드는 호환성을 검증하고 사양을 추적하며 위조 부품의 사용을 방지하는 데 도움이됩니다.그러나 다른 지역마다 다른 표준을 사용하기 때문에 겹칠 수 있습니다.동일하거나 유사한 코드는 어디에서 왔는지에 따라 다른 부품이나 회사를 나타낼 수 있습니다.이러한 불일치는 종종 혼란을 유발하며 구성 요소 선택 중에 추가적인주의가 필요합니다.

제조업체 코드에는 구성 요소 유형, 어디에서 제작 된 정보 및 내부 참조 데이터와 같은 정보가 포함됩니다.이 코드는 부품이 로직 칩, 앰프 또는 마이크로 컨트롤러인지 여부를 나타내며 때로는 사용 된 재료 또는 생산 배치에 대한 단서를 제공합니다.글로벌 시장에서는 3 가지 주요 코딩 시스템이 일반적으로 사용됩니다.북미에서 주로 사용되는 제다는 가장 널리 따르는 표준 중 하나입니다.유럽에서 사용되는 EIA/ECMA에는 고유 한 코드 할당 방법이 있습니다.일본에서 사용되는 JIS-C-7012는 별도의 코딩 구조를 정의합니다.각 표준마다 서식 규칙이 다르므로 공식 데이터 시트와 코드를 교차 점검하는 것이 중요합니다.

IC 코드는 어떻게 구성됩니까?

IC 코드는 일반적으로 접두사, 숫자 세트 및 접미사의 세 가지 주요 부분으로 구성됩니다.

그만큼 접두사 통합 회로 (IC) 부품 번호는 종종 칩의 제조업체 또는 일반적인 기능에 대한 귀중한 정보를 제공합니다.이 접두사는 주어진 구성 요소의 기원 또는 목적을 빠르게 인식하는 속기 식별자 역할을합니다.예를 들어, 접두사 "LM"은 일반적으로 국가 반도체에 의해 생성 된 선형 IC와 관련이 있으며, 이는 칩이 증폭, 조절 및 신호 처리와 같은 응용 분야에 사용되는 아날로그 구성 요소의 패밀리에 속함을 나타냅니다.반면, 접두사 "TL"은 텍사스 계측기에서 자주 사용하여 배터리 구동 또는 에너지에 민감한 환경에서 효율적인 작동을 위해 설계된 저전력 IC 라인을 나타냅니다.이러한 접두사를 이해하면 장치의 특성 및 제조업체에 대한 즉각적인 통찰력을 제공하기 때문에 구성 요소 선택 및 회로 설계에 도움이 될 수 있습니다.

그만큼 수치 부분 통합 회로의 부품 번호 중 일반적으로 칩의 시리즈 또는 제품군을 식별하여 설계 및 기능에 대한 귀중한 정보를 제공합니다.예를 들어, 많은 디지털 로직 IC에서 "74"숫자는 일반적으로 7400 시리즈를 나타내는 데 사용됩니다.이 시리즈는 전자 및 엔지니어링 서클에서 로직 게이트, 플립 플롭, 카운터 등과 같은 광범위한 기능을 포함하는 광범위한 디지털 로직 칩 제품군으로 잘 알려져 있습니다.이 수치 지정을 인식하면 더 큰 회로 또는 시스템 내에서 칩의 일반적인 범주와 호환성을 빠르게 결정할 수 있습니다.

그만큼 접미사 구성 요소 부품 번호가 끝날 때 발견되는 경우 종종 사양 또는 물리적 속성에 대한 추가 정보를 제공합니다.예를 들어, 접미사는 구성 요소의 작동 온도 범위 또는 포장 유형을 나타낼 수 있으며, 둘 다 성능과 호환성에 영향을 줄 수 있습니다.많은 경우, 접미사 내의 특정 문자는 특정 조건이나 형식의 속기 역할을합니다."N"또는 "C"와 같은 문자는 종종 상업용 또는 산업 온도 범위에서 작동 할 수 있는지 여부와 같은 구성 요소의 정격 작동 조건을 나타냅니다.한편, "d"또는 "s"와 같은 다른 접미사는 일반적으로 구성 요소의 물리적 포장을 나타냅니다."D"는 홀 마운팅에서 일반적으로 사용되는 듀얼 인라인 패키지 (DIP)를 나타낼 수 있지만 "S"는 소형 현대 회로 설계에 적합한 표면 장착 패키지를 나타낼 수 있습니다.

IC의 유형 및 코드

통합 회로는 수행하는 작업과 사용 위치에 따라 그룹화 할 수 있습니다.다음은 각 카테고리와 코드가 일반적으로 자신의 역할을 반영하는 방법을 자세히 살펴 봅니다.

디지털 통합 회로 (ICS)

디지털 IC는 이진 데이터와 함께 작동하는 작은 전자 칩입니다. 즉, 0과 1의 두 가지 값 만 사용합니다.이 칩은 단순한 결정, 계산 및 컴퓨터가 필요로하는보다 복잡한 사고와 같은 작업을 수행하는 데 사용됩니다.내부 디지털 IC는 로직 게이트 및 플립 플롭과 같은 기본 부품으로 칩이 결정을 내리거나 기억하는 데 도움이됩니다.이러한 부분이 현명한 방식으로 결합되면 컴퓨터 프로세서와 같은 강력한 장치를 만들 수 있습니다.일반적인 디지털 IC 그룹은 7400 시리즈입니다.이 칩은 종종 학교, 애호가 및 기계에서 특정 규칙에 따라 무언가를 켜거나 끄는 것과 같은 기본 논리 작업을 수행하는 기계에서 사용됩니다.보다 고급 디지털 IC에는 인텔 8080 및 8086과 같은 마이크로 프로세서가 포함되어 있습니다. 이는 초기 컴퓨터에서 사용되는 첫 번째 칩 중 일부였습니다.그들은 지침을 따르고, 데이터로 작업하며, 프로그램을 실행하는 데 도움이 될 수 있습니다.디지털 IC는 오늘날의 세계에서 매우 중요합니다.그들은 장치가 정보를 처리하고 데이터를 저장하며 소프트웨어를 실행하도록 도와줍니다.디지털 시계와 같은 단순한 전자 장치에서 강력한 컴퓨터 및 스마트 폰에 이르기까지 디지털 IC는 현대 기술의 작동 방식의 핵심입니다.

아날로그 IC

아날로그 통합 회로 (ICS)는 데이터가 포함 된 광범위한 응용 프로그램에 대한 연속 신호를 처리하도록 설계되었습니다.이진 데이터와 함께 작동하는 디지털 칩과 달리 아날로그 ICS는 가변 전압 또는 전류 레벨을 처리하여 필요에 따라 증폭, 필터 또는 조건 신호를 처리 할 수 ​​있습니다.잘 알려진 예 중 하나는 LM741 작동 증폭기, 오디오 시스템 및 센서 인터페이스의 필수품입니다.이 다재다능한 OP-AMP는 약한 아날로그 신호를 강화하는 데 자주 사용되므로 다운 스트림 구성 요소가 데이터를 해석하거나 추가 처리 할 수 ​​있습니다.일반적으로 사용되는 또 다른 아날로그 IC는 7805 전압 조절기이며, 입력 전압의 변동에 관계없이 안정적인 5 볼트 출력을 제공 할 수있는 능력으로 평가됩니다.이 안정성은 정확한 전압 레벨에 의존하는 회로의 일관된 성능을 보장하는 데 중요합니다.아날로그 IC는 물리적 세계와 전자 시스템 간의 격차를 해소하는 데 중요한 역할을합니다.소리, 온도, 조명 및 기타 아날로그 현상과 관련된 응용 프로그램은 이러한 구성 요소에 의존하여 데이터를 정확하게 캡처하고 조작하여 장치가 환경과 효과적으로 상호 작용할 수 있도록합니다.

혼합 신호 IC

Mixed-Signal Integrated Circuits (ICS)는 단일 장치 내에 아날로그 및 디지털 구성 요소를 모두 포함하는 특수 칩입니다.그들의 주요 기능은 아날로그 월드와 디지털 시스템 간의 격차를 해소하여 디지털 하드웨어로 신호를 처리 해야하는 응용 프로그램에 필요합니다.이 칩은 사운드, 조명 또는 온도와 같은 아날로그 신호를 컴퓨터에서 해석 할 수있는 디지털 데이터로 변환하고 그 반대도 마찬가지입니다.가장 일반적인 유형의 혼합 신호 IC는 아날로그-디지털 변환기 (ADC) 및 DACS (Digital-to-Analog Converter)입니다.ADC는 음파처럼 연속 아날로그 입력을 취하고 디지털 시스템에 의해 저장되거나 조작 될 수있는 디지털 신호로 변환합니다.DAC는 반대 작업을 수행하여 디지털 신호를 스피커를 통해 재생하는 사운드와 같은 아날로그 출력으로 다시 전환합니다.다목적 성으로 인해 혼합 신호 IC는 임베디드 시스템, 휴대 전화 및 통신 장비와 같은 다양한 전자 장치에서 널리 사용됩니다.

전력 관리 IC

전력 관리 통합 회로 (ICS)는 전자 장치 내에서 전력을 조절하고 분배하는 데 역할을합니다.이러한 특수 IC는 최적의 전압 레벨을 유지하고 배터리 충전 프로세스를 관리하며 시스템 내의 다른 구성 요소에 전력을 안전하고 효율적으로 전달하도록합니다.전력 관리 IC는 작업을 수행함으로써 전압 스파이크 또는 전력 변동으로 인해 민감한 전자 부품을 손상으로부터 보호하는 데 도움이됩니다.일상적인 기술에서 이러한 IC는 광범위한 응용 분야에서 발견됩니다.예를 들어, 배터리 관리 IC는 일반적으로 스마트 폰에서 배터리 건강을 모니터링하고 충전 속도를 제어하며 배터리 수명을 최대화하는 데 사용됩니다.산업 장비에서 전압 조절기는 다양한 전기 조건에서 안정적인 전력 수준을 유지하도록 도와줍니다.전력 관리 ICS는 에너지 효율을 향상시키고 잠재적 인 전력 관련 장애로부터 전자 시스템을 보호하는 이중 목표를 갖추고 설계되었습니다.

RF IC

RF IC (무선 주파수 통합 회로)는 일반적으로 무선 통신에 사용되는 범위에서 고주파 신호로 작동하도록 설계된 특수 전자 구성 요소입니다.이 칩을 통해 장치는 현대 통신 시스템에서 공중에서 신호를 보내고받을 수 있습니다.몇 가지 주요 구성 요소는 일반적으로 RF IC 내에서 발견됩니다.전력 증폭기는 전송 전에 신호를 강화하는 데 사용되어 신호가 저하없이 더 먼 거리를 이동할 수 있습니다.반면에 RF 필터는 신호에서 원치 않는 주파수와 노이즈를 제거하는 데 도움이되므로 전송 중 명확성과 신뢰성을 유지하는 데 도움이됩니다.이러한 통합 회로는 다양한 일상 기술의 작동에 중요합니다.예를 들어, 휴대 전화는 음성 및 데이터 전송을 처리하기 위해 RF IC에 크게 의존합니다.Wi-Fi 모듈 및 GPS 시스템은 또한 이러한 칩에 의존하여 정확하고 효율적인 통신을 유지합니다.무선 기술이 계속 발전함에 따라 더 빠르고 신뢰할 수있는 연결을 지원하는 데 RF IC의 역할이 점점 중요 해지고 있습니다.

일반적인 IC 제조업체 코드

아래 표는 관련 제조업체와 함께 일반적인 약어를 요약하고 현재 소유권이나 조직 구조에 영향을 준 합병 또는 인수를 언급합니다.

약어	제조업체	약어	제조업체
오전	고급 마이크로 장치	에이	국가 반도체
암스 레프	고급 모 놀리 식 시스템	ADC	국가 반도체
옴	AEG	CLC	국가 반도체
PCD	AEG	순경	국가 반도체
PCF	AEG	DAC	국가 반도체
SAA	AEG	DM	국가 반도체
SAB	AEG	DP	국가 반도체
SAF	AEG	DS	국가 반도체
SCB	AEG	에프	국가 반도체
SCN	AEG	엘	국가 반도체
TAA	AEG	LF	국가 반도체
TBA	AEG	LFT	국가 반도체
TCA	AEG	LH	국가 반도체
차	AEG	LM	국가 반도체
에이	Allegro Microsystems	LMC	국가 반도체
str	Allegro Microsystems	LMD	국가 반도체
UCN	Allegro Microsystems	LMF	국가 반도체
UDN	Allegro Microsystems	LMX	국가 반도체
UDS	Allegro Microsystems	LPC	국가 반도체
UGN	Allegro Microsystems	LPC	국가 반도체
EP	알 테라	MF	국가 반도체
EPM	알 테라	MM	국가 반도체
Pl	알 테라	NH	국가 반도체
에이	AMD	UNX	국가 반도체
오전	AMD	PB	NEC
암팔	AMD	PC	NEC
단짝	AMD	PD	NEC
옴	암페어 렉스	upd	NEC
PCD	암페어 렉스	Upd8	NEC
PCF	암페어 렉스	NJM	새로운 일본 라디오 공사.
SAA	암페어 렉스	NSC	뉴 포트
SAB	암페어 렉스	SM	Nippon 정밀 회로
SAF	암페어 렉스	NC	니트론
SCB	암페어 렉스	MM	오키
SCN	암페어 렉스	MSM	오키
TAA	암페어 렉스	MC	반도체에서
TBA	암페어 렉스	ef	반도체 (이전에 Thomson)
TCA	암페어 렉스	et	반도체 (이전에 Thomson)
차	암페어 렉스	GSD	반도체 (이전에 Thomson)
다섯	암텔	HCF	반도체 (이전에 Thomson)
광고	아날로그 장치	엘	반도체 (이전에 Thomson)
아델	아날로그 장치	LM	반도체 (이전에 Thomson)
ADG	아날로그 장치	LS	반도체 (이전에 Thomson)
아들	아날로그 장치	중	반도체 (이전에 Thomson)
Adm	아날로그 장치	MC	반도체 (이전에 Thomson)
advfc	아날로그 장치	MK	반도체 (이전에 Thomson)
앰프	아날로그 장치	옴	반도체 (이전에 Thomson)
부프	아날로그 장치	PCD	반도체 (이전에 Thomson)
캐비	아날로그 장치	PCF	반도체 (이전에 Thomson)
CMP	아날로그 장치	SAA	반도체 (이전에 Thomson)
DAC	아날로그 장치	SAB	반도체 (이전에 Thomson)
가지다	아날로그 장치	SAF	반도체 (이전에 Thomson)
HDM	아날로그 장치	SCB	반도체 (이전에 Thomson)
MUX	아날로그 장치	SCN	반도체 (이전에 Thomson)
OP	아날로그 장치	SFC	반도체 (이전에 Thomson)
오후	아날로그 장치	sg	반도체 (이전에 Thomson)
심판	아날로그 장치	성	반도체 (이전에 Thomson)
SSM	아날로그 장치	TAA	반도체 (이전에 Thomson)
SW	아날로그 장치	TBA	반도체 (이전에 Thomson)
엄마	아날로그 시스템	TCA	반도체 (이전에 Thomson)
아빠	꼭대기	TD	반도체 (이전에 Thomson)
에	atmel	TDA	반도체 (이전에 Thomson)
ATV	atmel	TDF	반도체 (이전에 Thomson)
BQ	Benchmarq Microelectronics Inc.	차	반도체 (이전에 Thomson)
BT	브룩 트리	TL	반도체 (이전에 Thomson)
광고	버 브라운	TS	반도체 (이전에 Thomson)
알드	버 브라운	tsh	반도체 (이전에 Thomson)
부프	버 브라운	UC	반도체 (이전에 Thomson)
DAC	버 브라운	uln	반도체 (이전에 Thomson)
DCP	버 브라운	AVS	반도체 (이전 Thomson)에서)
ina	버 브라운	오	optek
이다	버 브라운	아	Optical Electronics Inc.
ISO	버 브라운	an	파나소닉
IVC	버 브라운	PDM	어형 변화표
MPC	버 브라운	피	성능 반도체
MPY	버 브라운	hef	필립스
OPA	버 브라운	마브	필립스
고르다	버 브라운	N	필립스
PCM	버 브라운	NE	필립스
PGA	버 브라운	옴	필립스
pwr	버 브라운	PC	필립스
RCV	버 브라운	PCD	필립스
심판	버 브라운	PCF	필립스
reg	버 브라운	plc	필립스
SHC	버 브라운	pls	필립스
UAF	버 브라운	PZ	필립스
VCA	버 브라운	에스	필립스
VFC	버 브라운	SA	필립스
xtr	버 브라운	SAA	필립스
G	California Micro Devices Corp.	SAB	필립스
CLC	comlinear	SAF	필립스
CY	사이프러스	SC	필립스
Palce	사이프러스	SCB	필립스
DS	달라스 반도체	SCC	필립스
오전	Datel	SCN	필립스
Rd	예를 들어 & G Reticon	SE	필립스
RF	예를 들어 & G Reticon	sp	필립스
Rm	예를 들어 & G Reticon	TAA	필립스
Rt	예를 들어 & G Reticon	TBA	필립스
ru	예를 들어 & G Reticon	TCA	필립스
엘자	엘란 텍	TDA	필립스
RTC	엡슨	차	필립스
PBL	에릭슨	UA	필립스
SFC	ESMF	우마	필립스
XR	Exar	MN	Plessy
에이	페어차일드	SL	Plessy
DM	페어차일드	sp	Plessy
에프	페어차일드	꼬리표	Plessy
엘	페어차일드	부프	정밀 모 놀리 식
MM	페어차일드	QS	품질 반도체 Inc.
nm	페어차일드	아르 자형	레이테온
NMC	페어차일드	레이	레이테온
UNX	페어차일드	RC	레이테온
FSS	페란티	Rm	레이테온
Zld	페란티	아르 자형	로크웰
Zn	페란티	카	삼성
MB	후지츠	km	삼성
mbl8	후지츠	kmm	삼성
MBM	후지츠	라	Sanyo
GA	가젤 영양	LC	Sanyo
젤라틴	GE	NQ	참조 Q
MVA	GEC-Plessey 반도체	PQ	참조 Q
Zn	GEC-Plessey 반도체	RTC	시코
ACF	일반적인 도구	ir	날카로운
아아	일반적인 도구	옴	지멘스
gic	일반적인 도구	PCD	지멘스
GP	일반적인 도구	PCF	지멘스
SPR	일반적인 도구	SAA	지멘스
GL	골드 스타	SAB	지멘스
GM	골드 스타	사브	지멘스
GMM	골드 스타	SAF	지멘스
광고	해리스	SCB	지멘스
CA	해리스	SCN	지멘스
CD	해리스	TAA	지멘스
CDP	해리스	TBA	지멘스
CP	해리스	TCA	지멘스
시간	해리스	차	지멘스
하아	해리스	sg	실리콘 일반 (Infinity Micro)
HFA	해리스	ph	실리콘 저장 기술
안녕	해리스	DF	실리코 닉스
힌	해리스	엘	실리코 닉스
잘 알고 있기	해리스	LD	실리코 닉스
HV	해리스	디	실리코닉스, 인텔
ICH	해리스	엘	실 트로 닉스
ICL	해리스	LD	실 트로 닉스
ICM	해리스	BX	소니
나는	해리스	CXK	소니
CS	해리스, 체리 반도체	CX	소니, 사이릭스
DG	해리스, 테미스	TPQ	Sprague
HCPL	Hewlett-Packard	UCS	Sprague
HCTL	Hewlett-Packard	com	표준 마이크로 시스템 Corp.
HPM	Hewlett-Packard	kr	표준 마이크로 시스템 Corp.
하아	히타치	성	Startech
HD	히타치	cm	Supertex, Temic
hg	히타치	시드	Syntaq
HL	히타치	SYS	Syntaq
HM	히타치	TMC	테이 theon
HN	히타치	TC	Telcom 반도체
ht	홀테크	TCM	Telcom 반도체
가졌다	꿀웰	TP	Teledyne Philbrick
HDAC	꿀웰	TSC	Teledyne 반도체
봄 여름 시즌	꿀웰	옴	Telefunken
hy	현대	PCD	Telefunken
w	IC 작동	PCF	Telefunken
벗기다	정보 칩 및 기술 Inc.	SAA	Telefunken
ISD	정보 스트론 지 장치	SAB	Telefunken
IMS	INMOS	SAF	Telefunken
idt	통합 장치 기술	SCB	Telefunken
이다	Integrated Silicon Solutions Inc.	SCN	Telefunken
기음	인텔	TAA	Telefunken
나	인텔	TBA	Telefunken
나	인텔	TCA	Telefunken
N	인텔	차	Telefunken
피	인텔	TML	텔모스
아빠	인텔	HM	테미스
ir	국제 정류기	MC	테미스
ITT	ITT	피	테미스
여자	격자	에스	테미스
ISPLSI	격자	SD	테미스
LT	선형 기술 회사	시	테미스
LTC	선형 기술 회사	유	테미스
LTZ	선형 기술 회사	IP	Temic, Seagate Microelectronics
LS	LSI 컴퓨터 시스템	엄마	테슬라
att	루센트 기술	MAA	테슬라
MSK	M. S. Kennedy	MH	테슬라
MX	마크로 닉스	MHB	테슬라
엄마	마르코니	MC	텍사스 악기
맥스	격언	NE	텍사스 악기
MX	격언	OP	텍사스 악기
시	격언	RC	텍사스 악기
MC	미크라 하이브리드	sg	텍사스 악기
마이크	마이크로	Sn	텍사스 악기
ML	Micro Linear Corp.	티팔	텍사스 악기
MN	마이크로 네트워크	TIL	텍사스 악기
MP	마이크로 파워 (Exar)	팁	텍사스 악기
사진	마이크로 칩	팁	텍사스 악기
MSC	마이크로 컴퓨터 시스템 구성 요소	tis	텍사스 악기
밀	Microsystems International	TL	텍사스 악기
산	미텔 반도체	TLC	텍사스 악기
중	미쓰비시	tle	텍사스 악기
MSL8	미쓰비시	TM	텍사스 악기
CMP	모 놀리 식	TMS	텍사스 악기
매트	모 놀리 식	UA	텍사스 악기
OP	모 놀리 식	uln	텍사스 악기
SSS	모 놀리 식	티	토시바
MC	MOS 기술	고마워	토시바
MK	Mostek	TC	토시바
hep	모토로라	TD	토시바
LF	모토로라	thm	토시바
MC	모토로라	tmm	토시바
MCC	모토로라	TMP	토시바
MCC	모토로라	TMPZ	토시바
MCM	모토로라	TDC	trw
MCT	모토로라	음	United Microelectronics Corp.
메스	모토로라	엘	유니트로 드
MM	모토로라	UC	유니트로 드
MPF	모토로라	UCC	유니트로 드
MPQ	모토로라	uln	미국 마이크로 칩
MPS	모토로라	마하	Vantis (AMD)
MPSA	모토로라	Palce	Vantis (AMD)
MWM	모토로라	VT	VLSI Technology Inc.
sg	모토로라	VA	VTC
Sn	모토로라	VC	VTC
TDA	모토로라	PSD	Waferscale Integration Inc.(WSI)
TL	모토로라	WD	웨스턴 디지털
UA	모토로라	엑스	xicor
UAA	모토로라	유	Zentrum Microelectronics
UC	모토로라	UD	Zentrum Microelectronics
uln	모토로라	ZH	zetex
XC	모토로라	Zldo	zetex
지	zilog	ZRB	zetex
ZM	zetex	Zref	zetex
ZMR	zetex	Zrt	zetex
Zr	zetex	ZSD	zetex
ZRA	zetex	ZSM	zetex

통합 회로 (ICS)는 어떻게 프로그래밍됩니까?

마이크로 컨트롤러 및 FPGA와 같은 통합 회로 (ICS)는 작업에 지침이 필요한 작은 컴퓨터 칩입니다.이 지침은 칩이 구축되는 방식, 사용 방법 및 나중에 업데이트 해야하는지에 따라 다른 방식으로 추가되거나 프로그래밍됩니다.칩을 프로그래밍하는 일반적이고 유연한 방법 중 하나는 이미 최종 장치에 배치되는 동안입니다.이 방법이 호출됩니다 회로 프로그래밍.개발자는 JTAG 또는 SPI와 같은 표준 연결을 사용하여 칩에 프로그램을 보낼 수 있습니다.이 방법은 칩을 꺼내지 않고 프로그램을 변경할 수 있기 때문에 테스트 및 개발 중에 훌륭합니다.또한 장치가 판매 된 후에도 업데이트를 허용하며, 자동차 시스템 또는 원격 업데이트가 필요한 스마트 홈 장치와 같은 것에 유용합니다.

때로는 칩에 필요한 모든 지침을 유지하기에 충분한 메모리가 없습니다.이 경우 칩은 켜질 때 근처의 다른 메모리 칩에서 프로그램을 읽습니다.예를 들어, 많은 FPGA는 시작할 때마다 외부 플래시 메모리에서 설정을 읽습니다.이것은 메인 칩의 공간을 절약하는 데 도움이됩니다.다른 시스템에서는 마이크로 컨트롤러가 프로그램의 일부를 이런 식으로 얻을 수 있습니다.이 접근법은 당시에 필요한 것만로드하여 시스템을보다 유연하게 만들 수 있습니다.모든 칩이 동일한 프로그래밍 방법을 사용하는 것은 아닙니다.일부는 제조업체의 특수 도구로만 작동하도록 만들어졌습니다.이것들은 호출됩니다 독점적 인 방법.작업하기가 더 어려울 수 있지만 종종 더 나은 성능이나 더 많은 보안을 제공합니다.예를 들어, 일부 특수 목적 칩 (DSP 또는 ASIC 등)은이를 프로그래밍하기 위해 맞춤형 소프트웨어 및 장비가 필요합니다.

경우에 따라 칩이 한 번 프로그래밍되어 다시는 변경되지 않습니다.이것은 종종 매우 안전한 시스템이나 많은 수의 저렴한 장치 용으로 수행됩니다.이 칩을 사용합니다 일회성 프로그램 가능 (OTP) 메모리 또는 마스크 된 롬.OTP를 사용하면 프로그램이 고전압으로 칩으로 태워집니다.마스크가있는 ROM을 사용하면 프로그램이 칩이 공장에서 만들어 졌을 때 칩에 내장되어 있습니다.이 방법으로 나중에 프로그램을 변경할 수 없으므로 코드가 스마트 카드 나 간단한 전자 장난감에서와 같이 영원히 동일하게 유지해야 할 때 사용됩니다.

결론

IC 코드는 전자 칩의 이름 태그와 같습니다.그들은 당신이 칩이 무엇을하고 어디에서 왔는지 알 수 있도록 도와줍니다.이 코드를 읽는 방법을 배우면 올바른 부품을 쉽게 선택하고 작업 회로를 구축 할 수 있습니다.이 안내서는 또한 다양한 유형의 IC와 광범위한 장치에서 사용되는 방법을 보여주었습니다.전자 장치를 고치거나 프로젝트 구축 또는 궁금한 점이 있든 IC 코드에 대해 아는 것은 전자 제품 세계에서 유용한 기술입니다.
