4000 시리즈 통합 회로에 대한 최고의 가이드

4000 시리즈 통합 회로 (ICS)는 디지털 전자 제품의 궁극적이며 다목적 성, 넓은 전원 공급 장치 범위 및 강력한 CMOS 설계를 제공합니다.이 IC는 간단한 논리 게이트에서 복잡한 카운터 및 디스플레이 드라이버에 이르기까지 다양한 응용 프로그램에 유용합니다.이 기사는 4000 시리즈 IC 제품군을 탐색하여 기능, 핀 구성 및 실제 용도를 강조합니다.혼합 로직 패밀리 및 핀 라벨링 이상, 브리징 이론 및 응용 프로그램과 같은 문제를 해결합니다.구조화 된 분석, 다이어그램 및 실제 예를 통해이 가이드를 사용하면 회로를 효과적으로 설계하고 문제 해결할 수 있습니다.카운터 최적화, BCD 출력 디코딩 또는 논리 게이트 작업에 관계 없이이 리소스는 귀하의 이해를 심화시키고 전자 설계 기술을 향상시킵니다.

목록

4000 시리즈 CMOS 통합 회로

공급 전압

4000 시리즈 CMOS IC는 3 내지 15V의 공급 전압 범위 내에서 작동하도록 제작되며, 이는 소량 전압 변동을 견딜 수있는 놀라운 능력을 보여줍니다.이러한 유연성은 다양한 응용 프로그램에 대한 적합성을 향상시켜 다양한 환경에서 쉽게 적용 할 수있게 해줍니다.예측할 수없는 조건에서의 확고함은 전원 공급 장치 변동이 발생할 수있는 일반적인 시나리오를 반영합니다.

입력 임피던스 및 신호 무결성

이 ICS는 높은 입력 임피던스를 나타내며, 이는 연결된 회로와의 간섭을 줄이고 신호 악화를 피하는 데 유리합니다.그러나, 연결되지 않은 입력은 전기 노이즈가 발생할 수있어서 혼란이 발생할 수 있습니다.사용하지 않는 입력을 전원 또는 접지에 연결하는 것은 소음 합병증의 관찰에 기초하여 회로 전문가가 널리 보증하는 방법 인 성능 일관성을 유지하는 것이 좋습니다.

출력 기능 및 구성 요소 호환성

이 시리즈의 CMOS IC는 일반적인 디지털 회로 CMOS 입력에 대해 약 1MA를 구동 할 수 있습니다.더 높은 전압이 공급되면 출력 용량이 10MA로 증가하여 추가 구성 요소를 적은 노력으로 통합 할 수있는 유연성을 제공합니다.더 큰 하중을 관리하려면 외부 트랜지스터를 사용하는 것이 선호하는 접근법입니다.단일 IC는 최대 50 개의 입력을 제어하여 광범위한 프로젝트에서 효과와 확장 성을 보여줄 수 있습니다.실제 응용 분야에서 여러 IC가 계단식은 최소한의 손실로 신호 전송을 최적화합니다.

신호 전송 및 주파수 범위

이 ICS의 신호 전파 지연은 9V 전원 공급 장치에서 약 30Ns이며, 많은 응용 분야에 적합하지만 74 시리즈가 더 유리할 수있는 고속 설정에서는 잠재적으로 제한적입니다.최대 1MHz의 주파수 용량은 일반적인 작업에 대한 적절한 성능을 지원하지만 복잡한 작업에는 더 빠른 대안이 필요할 수 있습니다.실제 시험은 빈도 적응성을 보여 주었다.

에너지 소비 패턴

4000 시리즈는 전력에 민감한 애플리케이션의 매력적인 속성 인 최소 전력 소비를 특징으로합니다.전력 사용량은 주파수에 따라 증가하지만 유사한 기술보다 훨씬 낮게 유지됩니다.이 특성은 생태 학적 영향을 줄이기위한 수많은 개발 이니셔티브에서 볼 수 있듯이 에너지 효율에 대한 더 큰 산업 동향과 일치하는 지속 가능한 운영을 촉진합니다.

뚜렷한 논리 패밀리를 짜는 것

회로의 논리 패밀리에서 균일 성을 수용하면 일관성과 용이성을 조성합니다.그럼에도 불구하고, 특히 다양한 가족이 달성 할 수 있습니다. 특히 전력 요구가 조화롭게 동기화 될 때.4000 시리즈를 74HC 가족;전원 전압이 3 ~ 6 볼트에 걸쳐 있음을 확인하는 것은 역동적입니다.이 범위 위험과의 편차는 잘못된 논리 수준 또는 구성 요소의 가능한 실패를 산출합니다.

전원 공급 장치 특성의 차이점을 더 깊이 탐구하면 원활한 통합을 달성하는 데 영향을 미칩니다.그만큼 74ls 예를 들어, 가족은 꾸준한 5V 공급으로 번성합니다.이 미묘하지만 놀라운 차이는 부족한 전압으로 인해 회로 효율이 부족하거나 구성 요소 손상을 유발할 수 있기 때문에 구성 요소 선택에 깊은 영향을 미칩니다.당신은 당신의 시야에 전력 안정성을 유지하는 경향이 있으며, 예기치 않은 회로 오작동을 회피하기 위해 노력하여 혼합 가족 회로에서 세심한 전력 관리의 복잡성을 밝힙니다.

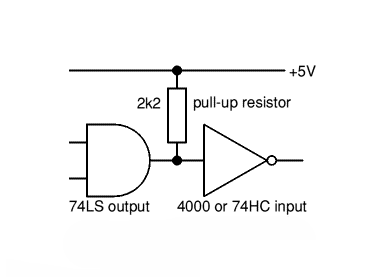

4000 또는 74HC 입력과 74L의 출력을 연결하려면 2.2kohm "풀업"저항을 안정적으로 사용합니다.이 구성 요소는 충분히 높은 입력 레벨을 보장하여 정의가 잘못된 상태를 피합니다.이 풀업 저항을 전략적으로 배치하십시오. 다른 기술 환경에서 논리 수준을 안정화시키는 데 종종 사용되는 기술입니다.절제된 존재는 사소한 변화가 시스템 안정성을 상당히 상당히 높일 수있는 방법에 대해 말합니다.

쿼드 2 입력 로직 게이트의 기능

디지털 전자 제품의 세계에서 쿼드 2 입력 게이트는 다양한 논리 설계 환경을 제공하는 주목할만한 참여 장소를 개최합니다.이 문은 다양한 구성으로 나타나서 실용적인 지능과 세속적 인 이해의 터치가 주입 된 고유 한 응용 프로그램에 적합한 자유를 자유롭게 선택할 수있게 해주었습니다.몇 가지 저명한 유형을 살펴 보겠습니다.

• 4001 : 쿼드 2 입력 또는 게이트

이 게이트는 초기 논리 작업을 구현하기위한 키 스톤을 형성하며, 종종 논리 수준의 역전 또는 기본 및 기능이 단순성과 효율성을 가져 오는 상황에서 수용합니다.

• 4011 : 쿼드 2 입력 NAND 게이트

보편적 인 특성으로 유명한 NAND Gate는 독창적으로 결합하여 최고의 게이트 타입을 만들어 제한된 자원으로 복잡한 회로 설계와 관련된 창의적인 프로세스를 향상시킬 수 있습니다.

• 4030 : 쿼드 2 입력 전 OR 게이트 (지금은 더 이상)

독점적 인 작업의 필수 요소 인 4030은 논리 게이트 기술이 신속성과 효능으로 나아가면서 더 현대적인 솔루션에 의해 점차 성공했습니다.

• 4070 : 쿼드 2 입력 전직 게이트

이 게이트의 현대적인 디자인은 디지털 통신 시스템의 무결성에 활발한 신중한 기능인 오류 확인 프레임 워크 내에서 패리티를 생성하고 검증하는 데 사용됩니다.

• 4071 : 쿼드 2 입력 또는 게이트

이 게이트는 입력 고도에 대한 출력을 요구하는 시나리오에 완벽하게 통합됩니다. 이는 간단하거나 논리를 호출하는 시스템에서 소중한 우아한 단순성입니다.

• 4077 : 쿼드 2 입력 전직 게이트

Ex-Or Gate의 보완대로 Ex-Nor Gate는 디지털 비교기 및 평등 평가에서 중요한 역할을하며 논리적 운영의 정확성과 유동성을 보존합니다.

• 4081 : 쿼드 2 입력 및 게이트

함수가 이중 높은 입력에 대한 높은 출력에 대한 입찰을 할 때,이 게이트는 무수한 디지털 환경에서 일관되게 성능을 발휘하는 신뢰할 수있는 동반자로 안정적으로 서 있습니다.

• 4093 : Schmitt 트리거 입력이있는 특수 쿼드 2 입력 NAND 게이트

Schmitt 트리거 입력에 의해 독특하게 특징 지어지면 4093은 소음 또는 부진한 전환에 취약한 신호를 적절하게 처리합니다.이 게이트는 도전적인 상황에서 능숙한 소음 탄력성과 충실한 공연을 통해 빛납니다.4.5V 기준선에서 약 0.5V에서 더 높은 전압 공급 장치로 성장하는 히스테리시스의 통합은 유체 환경에서 신뢰할 수있는 신호 안정성을 찾을 때 이점을 부여합니다.

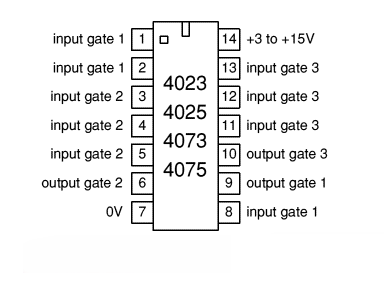

트리플 3 입력 게이트 로직 ICS 작동

트리플 3 입력 게이트는 정교한 전자 디자인을 제작할 수있는 다양한 가능성을 제공합니다.각 유형의 게이트는 뚜렷한 역할을 수행하여 호기심과 혁신에 대한 욕구를 포함시킵니다.

• 4023 : 트리플 3 입력 NAND 게이트

4023 게이트는 후속 반전으로 논리적 제품 작업을 적절하게 처리합니다.쉽게 여러 입력 신호를 관리하는 기능은 회로 프레임 워크를 단순화합니다.창의성에 대한 열정에서 영감을 얻은 NAND를 보편적 인 게이트로 자주 활용하고 독창적 인 솔루션을 제작하고 회로 복잡성을 줄일 수 있습니다.

• 4025 : 트리플 3 입력 및 게이트

4025 게이트는 논리 합계 작업을 실행 한 다음 결과를 반전시키는 데 능숙합니다.완전한 부정이 필요한 상황에서 유리한 것으로 판명되어 회로를 간소화 할 수 있습니다.이 게이트의 응용 프로그램은 종종 특정 작업에 필요한 물리적 구성 요소의 수를 줄임으로써 리소스를 최적화하기위한 드라이브의 결과입니다.

• 4073 : 트리플 3 입력 및 게이트

4073 게이트는 높은 정확도로 논리적 연결을 달성하는 직접적인 방법을 제공합니다.안전 시스템과 같은 까다로운 환경의 기본 환경 에서이 게이트는 제어 시스템의 정밀도를 갈망하는 것을 충족시켜 모든 기준이 충족되면 프로세스가 원활하게 작동하도록합니다.

• 4075 : 트리플 3 입력 또는 게이트

4075 게이트는 신호 무결성을 유지하는 데 중요한 구성 요소 역할을하는 논리적 분리를 효과적으로 지원합니다.산업 환경에서 또는 게이트를 구현하면 종종 운영 효율성 및 응답 성을 추구하여 다운 타임을 줄이고 시스템 제어를 향상시킵니다.

패키지를 가로 질러 게이트를 확장하여 달성 된 특수 배열은 공간 유틸리티를 최대화하는 데 전략적인 선택을 반영합니다.이 접근법은 기생 요소를 줄이고 전반적인 전자 성능을 향상시키기위한 열망으로 인해 회로 보드에서보다 컴팩트 한 어셈블리를 허용합니다.

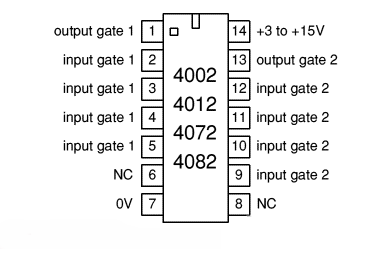

이중 4 입력 게이트의 복잡한 상호 작용

현대 전자 제품의 세계에서 듀얼 4 ​​입력 게이트는 회로 설계의 빌딩 블록으로 중요한 역할을합니다.다목적 성으로 알려진 이러한 구성 요소는 논리적 작업을 용이하게하고 복잡하고 간단한 기술적 과제를 해결함으로써 다양한 응용 프로그램에 크게 기여합니다.

• 이중 4 입력 및 게이트 (4002)

4002로 식별 된 듀얼 4 ​​입력 및 게이트는 논리적 및 작동을 실행합니다.각 입력이 낮을 때만 높은 출력을 생성하여 실패 안전 메커니즘을 요구하는 시나리오와 완벽하게 정렬됩니다.활성화가 입력이없는 상태에서만 유발하는 그림 경보 시스템. 그러한 응답의 필요성을 확인합니다.4002의 신뢰성과 단순성은 위험한 설정에서 우발 기반 디자인을 평가하는 데 선택의 여지가 있습니다.

• 이중 4 입력 NAND 게이트 (4012)

범용 게이트로 작동하는 듀얼 4 ​​입력 NAND 게이트 (4012)는 모든 입력이 높을 때 낮은 신호를 출력합니다.입력 재구성을 통해 여러 논리적 함수를 복제 할 수 있으므로 적응성은 타의 추종을 불허합니다.이 유연성은 특히 구성 요소 사용의 효율성과 미니멀리즘이 우선 순위 일 때 정교한 디지털 시스템의 구성에 호의를 얻습니다.따라서 4012를 사용하면 자원 배포를 최적화하면서 회로 설계를 정제하는 데 도움이됩니다.

• 이중 4 입력 또는 게이트 (4072)

능동 입력을 감지하는 전문가 인 이중 4 입력 또는 게이트 (4072)는 하나 이상의 입력이 높으면 높은 출력을 생성합니다.이 기능은 의사 결정 회로에서 중요하며, 긍정적 인 큐의 발생은 컴퓨팅 설정에서 백업 프로토콜을 활성화하는 것과 같은 결과적인 동작을 유발합니다.4072는 입력 존재를 즉시 인정하고 그 프로세스를 안내함으로써 시스템 민첩성과 신뢰성을 향상시킵니다.

• 이중 4 입력 및 게이트 (4082)

대조적으로, 이중 4 입력 및 게이트 (4082)는 높은 출력에 대해 모든 입력이 높아야합니다.이러한 요구 사항은 진행하기 전에 모든 조건을 충족 해야하는 상황에서, 일반적으로 산업 장비 내에서 안전 인터록 활성화에서 중추적입니다.강력한 제어를 발휘할 수있는 4082 ARMS 엔지니어의 간단하지만 필수 기능은 시스템 무결성을 유지하기 위해 게이팅의 정밀도를 유지합니다.

이 회로 내에서 "NC"라는 명칭은 연결되지 않은 핀을 나타냅니다.이 핀의 올바른 관리는 회로 성능의 의도하지 않은 교란을 방해하는 데 사용됩니다.설계 단계에서 각 연결되지 않은 각 핀을 문서화하고 검증하는 것은 실수로 노이즈의 기원이나 의도하지 않은 신호가되는 것을 방지하기 위해 필요합니다. 따라서 회로의 안정성과 효능을 보존합니다.

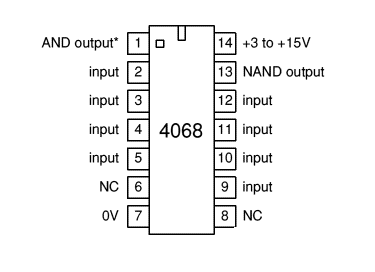

4068 NAND/및 게이트 IC

4068 8 입력 NAND/및 게이트는 8 개의 독특한 입력 포트로 특징 지어지는 입력 배열을 동시에 처리하는 데 고유 한 숙련도를 나타냅니다.전파 지연이 고주파 응용에 대한 제한을 제한 할 수 있지만, 주로 신속한 작동이 주행 요인이 아닌 시나리오에 적합합니다.이 측면은 타이밍 정확도가 눈에 띄는 중량을 유지하는 환경에서 주목할 가치가 있습니다.

이 게이트의 상대적으로 느린 전파 속도는 운영 속도가 부차적 인 상황에서 유리합니다.이러한 맥락에는 최대 속도로 실행하는 대신 논리적 운영을 이해하는 데 중점을 둔 교육 환경이 포함될 수 있습니다.실제로, 4068 GATE는 빠른 데이터 처리에 대한 프레스 수요없이 복잡한 논리 기능에 대한 명쾌한 데모를 촉진합니다.

게이트가 아닌 4069 16 진수 분석

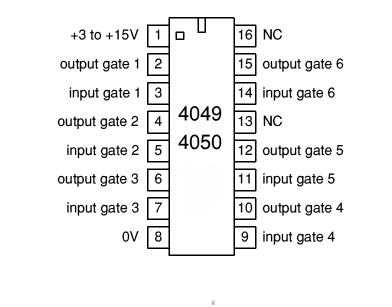

4049 Not 및 4050 버퍼 로직 칩의 다양성

4049 16 진수 NOT 및 4050 HEX 버퍼 통합 회로 (ICS)는 실질적으로 낮은 공급 전압으로 전원을 공급하는 경우에도 입력 전압을 +15V로 관리하는 방법으로 인식됩니다.이 속성은 주로 다른 전압 레벨이 공존하는 시스템에서 빛을 발하며 다양한 논리 패밀리 간의 원활한 상호 작용을 허용합니다.

이 IC는 74LS 시리즈 입력을 효율적으로 구동하도록 제작되었으며, 이는 일정한 +5V 공급으로 가장 잘 작동합니다.이를 통해 74LS 입력에 최대 4 개의 직접 연결을 할 수 있으며 추가 버퍼링의 필요성을 줄임으로써 회로 설계를 간소화합니다.구성 요소간에 피하는 불일치는 절제된하지만 귀중한 기능으로 디자인의 안정성에 깊이를 더합니다.

이러한 버퍼 IC를 구현하는 동안 "NC"로 표시된 핀은 고의적으로 연결되지 않아야하며, 이는이 핀이 내부 회로와 연결되지 않음을 나타냅니다.이 고려 사항은 설계 프로세스 중 핵심이며 IC의 정상 기능에 대한 잠재적 혼란을 피합니다.이러한 연결에 대한 철저한 이해는 광범위한 시스템으로의 원활한 통합을 용이하게하여 세부 사항 지향 설치 관행의 필요성을 강조합니다.

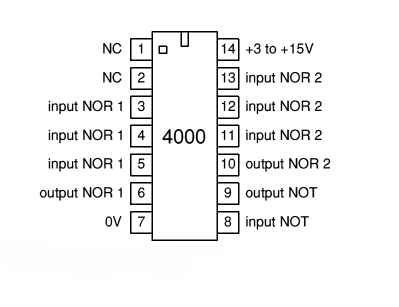

4000 듀얼 3 입력 또는 게이트 구성

4000 시리즈 통합 회로의 혁신적인 구조에는 다목적 3 입력 및 게이트 쌍뿐만 아니라 단수가 아닌 게이트도 포함됩니다.이러한 구성 요소는 하나의 패키지 내에 깔끔하게 포함 된 광범위한 논리 작업을 종합적으로 촉진합니다.각 "NC"핀의 존재는 정확한 구성을 돕는 비 기능적 연결을 쉽게 식별 할 수 있도록합니다.

이 IC의 디자인은 복잡한 논리 회로를 구성하기위한 부드럽고 효율적인 프로세스를 장려합니다.듀얼 3 입력 및 게이트를 평가할 수있어이 하나의 구성 요소로 수많은 논리적 기능을 달성 할 수 있으며 소형 회로 설계에 완벽하게 맞습니다.NOT GATE의 통합은 적응성을 향상시켜 별도의 요소로 번거로운 복잡한 조합을 허용합니다.예를 들어, (A NOR B 또는 C)와 같은 논리적 표현은이 설정으로 실행하기에 간단합니다.

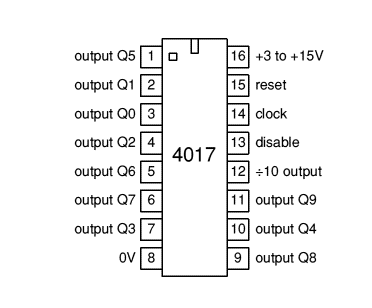

4017 년 카운터

4017-Decade Counter는 디지털 전자 제품의 응용 분야에서 유명한 복잡한 논리 구성 요소 역할을하여 출력의 체계적인 시퀀싱을 용이하게합니다.시계 신호의 상승 에지를 활용하면 출력을 Q0에서 Q9에서 높은 상태로 순차적으로 전환합니다.유연성을 제공하는 입력 및 연결로 다양한 실제 응용 프로그램과 정제 된 제어 메커니즘을 제공합니다.

시계 펄스에 의해 깊게 구동되는 4017 카운터는 각 전환마다 수를 낮게 진행합니다.이 특성을 활용하여 타이밍 시퀀스를 만들거나 회로 내에서 순서 조치를 설정할 수 있습니다.많은 사람들이 이러한 원칙을 설계에 통합하는 것이 프로세스를 단순화하여 잠재적으로 혼란스러운 신호 환경에 구조화 된 정교함의 요소를 도입합니다.

기능 및 제어를 재설정하십시오

높은 신호로 재설정 기능을 활성화하면 카운트 리셋이 0으로 재설정되어 사이클 전체에 걸쳐 일관된 출발점이 설정됩니다.재설정이 낮게 유지되면 카운터는 전류 수를 유지하여 작동 단계 전체에 안정성을 제공합니다.최종 카운트를 재설정 입력으로 돌려 보내는 것을 제안하여 특정 카운트 제약 조건을 가진 응용 프로그램에서 이해되는 기술 인 사용자 정의 카운팅 범위를 생성 할 수 있습니다.

입력 및 억제를 비활성화합니다

계수 프로세스를 방해하기 위해, 비활성화 입력에 대한 높은 신호는 시퀀싱을 효과적으로 일시 중지합니다.이 기능은 운영 타이밍에 대한 정확한 제어를 요구하는 상황에서 유리한 것으로 판명됩니다.이를 더 큰 제어 시스템에 통합하여 조건이 최적 인 경우에만 작업이 진행되도록하여 회로 동작의 향상된 명령을 반영 할 수 있습니다.

÷ 10 출력 및 확장 된 용도

5 개 카운트마다 ÷ 10 출력 사이클링을 사용하면 입력 주파수를 10으로 나눈 값으로, 확장 시퀀스에 대한 여러 4017 카운터를 계단식으로 만드는 유틸리티입니다.이 접근법은 각 연속 카운터가 더 넓은 숫자 범위를 수용 할 수있는 카운팅 기능의 소수 확장이 필요한 시스템에 도움이됩니다.귀하의 통찰력은이 구성의 모듈성을 강조하여 제어의 정밀도를 잃지 않고 확장을 촉진합니다.

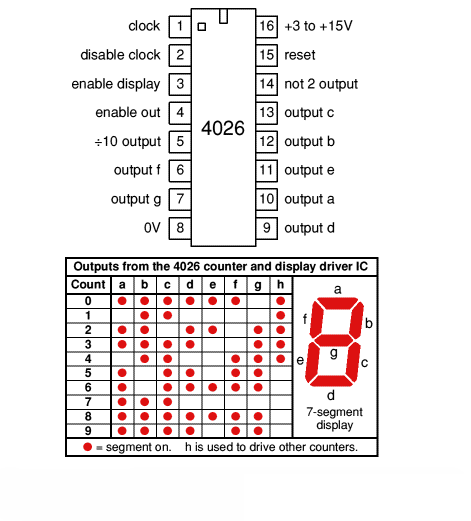

4026 카운터 및 디스플레이 드라이버

디지털 전자 장치의 실질적인 요소 인 4026-Decade Counter는 수치 디스플레이를 매끄럽게 조정합니다.시계 입력 상승으로 작동하여 7 세그먼트 디스플레이에서 세그먼트 A-G를 점화시켜 현재 수를 반영하여 전통적인 예술성에서 볼 수있는 세부 사항에 세심한 관심을 불러 일으 킵니다.디지털 시계와 카운터는 종종 일관되고 효과적인 기능에 따라 다릅니다.

시계 펄스를 수신하면 4026은 카운트를 진행 하여이 디지털 신호를 디스플레이의 특정 세그먼트 조명으로 변환합니다.활성화 입력이 높게 설정되면 정보가 지속적으로 새로 고침되어 시간적 정확도를 보존하는 빈티지 시계의 신중한 유지 보수를 연상시키는 디스플레이에 대한 묘사가없는 묘사를 제공합니다.

4017 카운터에 사용 된 것과 유사한 수단을 통해 카운트를 재설정하거나 카운팅 기능을 비활성화하는 유연성을 누릴 수 있습니다.정기적 인 재설정을 실행하는이 기능은 정확한 시간 관리 및 성능 분석을 돕는 마라톤의 체크 포인트와 유사하게 일상적인 교정이 0으로 필요한 동적 설정에서 지배적입니다.그러한 재설정의 원활한 통합은 카운터의 다양성을 강조합니다.

4026의 ÷ 10 출력은 카운팅 용량을 단일 숫자를 넘어 확장하여 추가 카운터의 계단식을 용이하게하여 복잡한 수치 시스템을 구성합니다.이 확장 능력은 역사상 수치 시스템의 진화 여행을 반영하며, 여기서 기본 단위에서 복잡하고 고차 계산으로 진화하는 것은 초기 상거래에서 정교한 현대 컴퓨팅에 이르기까지 무수한 발전을 지원했습니다.

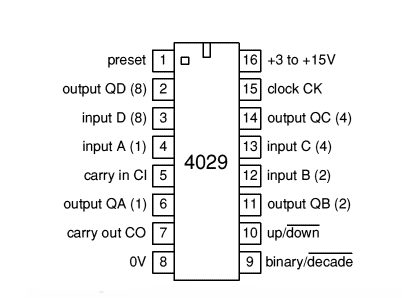

사전 설정 기능이있는 4029 카운터

4029 통합 회로는 동기 카운터로 탁월하며 출력은 클록 펄스와 완벽하게 전환하여 잘못된 글리치를 피합니다.이 능력은 디지털 회로의 정밀성, 주로 타이밍 응용 프로그램이있는 정밀도를 보장합니다.위아래로 계산하여 이중 기능을 제공하여 설계 유연성을 향상시킵니다.위/다운 피처는 카운트 방향을 증가시킨 카운트를위한 높은 신호와 감소를위한 낮은 신호로 지시합니다.클록 펄스의 높은 위상 동안 방향 입력 처리는 원활한 작업을 보장하고 잠재적 오류를 최소화하기 위해 필요합니다.

4029 카운터는 사전 설정 입력의 높은 신호와 함께 이진 코드 핀을 사용하여 특정 값으로 초기화 할 수 있습니다.이는 외부 이벤트와 동기화하거나 알려진 상태에서 작업을 복원하는 등 즉각적인 카운터 조정이 필요한 시나리오의 값을 추가합니다.이 기능은 정확한 간격 측정이 지배적 일 때 자주 사용됩니다.사전 설정의 용이성은 단순한 디지털 시계에서 복잡한 컴퓨팅 메커니즘에 이르기까지 시스템의 응용 프로그램을 넓 힙니다.

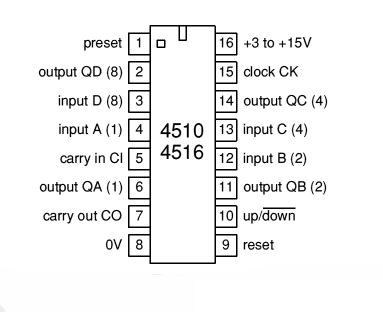

4510 UP/DOWN 10 년 카운터 및 4516 UP/DOWN 4 비트 카운터

4029 모델과 유사한 동기 4510 및 4516 카운터는 오류가없는 성능에 대한 비교할 수없는 용량을 나타냅니다.방향 일관성 및 재설정은 특정 입력을 통해 관리되므로 균질 한 작업을 보장합니다.또한 사전 설정 기능이 조화롭게 작동하려면 시계 입력이 동기화를 달성하기 위해 낮은 상태를 유지하는 것이 필요합니다.

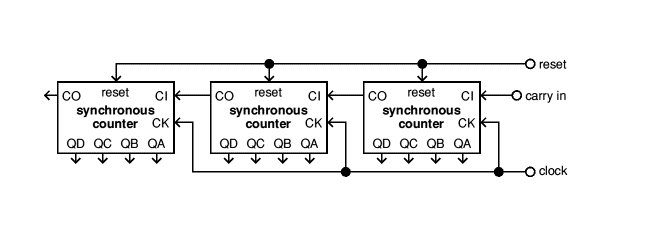

동기 카운터 네트워크 설정

상호 연결된 카운터 네트워크를 형성하려면 시계 입력을 함께 구성하고 한 카운터에서 다음 카운터에서 다음의 휴대용으로 직접 이동하는 것을 채널링하여 세 심하게 동기화하십시오.4029, 4510 및 4516 모델에서 초기 카운터의 휴대를 낮은 상태로 유지하는 것은 필수이며 네트워크 전체에 걸쳐 정확한 신호 이동을 용이하게합니다.이 설정은 오케스트라를 수행하는 데 비유 될 수 있으며, 여기서 각 구성 요소는 조화에 기여하여 실제 회로 설계의 안정성을 높입니다.복잡한 디지털 시스템 내에서 이러한 장치의 신뢰성을 동시에 강조합니다.

응용 프로그램에서 일련의 카운터를 효과적으로 배열하려면 누락 또는 중복 카운트와 같은 오류를 방지하기 위해 캐리 체인 링크를 관리하는 데있어 정밀도가 필요합니다.이 과제는 세심한 준비와 전략적 예측을 구현하여 문제 해결에 대한 심오한 통찰력을 제공하고 세부 사항에 대한 관심의 중요성을 강조합니다.또한, 잘 구조화 된 설정의 효과를 반영하면 시스템의 전반적인 효율성을 향상시키기위한 귀중한 지침을 제공하여 디지털 설계의 복잡성에 대한 풍부한 이해를 강화할 수 있습니다.

4518 및 4520 카운터 ICS 비교

4518 및 4520 통합 회로는 듀얼 병렬 카운터로 설계되며, 각각은 시계 신호의 상승 에지와 동기식으로 진행됩니다.이 회로는 지정된 입력을 통해 0으로 재설정 할 기능을 제공합니다.고유 한 최대 한계 미만의 카운트가 필요한 응용 프로그램의 경우 적절한 출력을 재설정 입력에 다시 바꿔야합니다.이 방법은 주로 주파수 분할 및 디지털 시계 시스템의 영역 내에서 다양한 실제 응용 분야에서 관련성을 발견합니다.

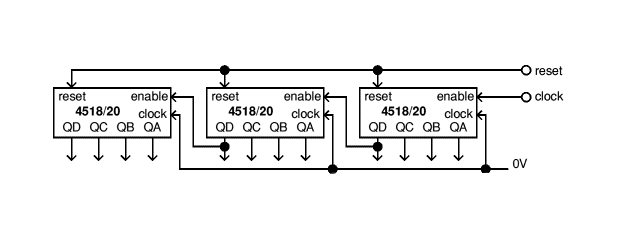

4518 및 4520의 직렬 구성 기술

광범위한 카운트 사이클을 생성하려면 활성화 입력이 활성화되는 반면 시계 입력이 낮은 상태로 유지되도록해야합니다.카운터의 출력을 연속적으로 연결함으로써, 계단식 또는 파급 효과가 발생하여 복잡한 계수 시퀀스를 모방합니다.그러나 디지털 신호 처리 시스템과 같이 타이밍이 심각한 환경에서 최대한 정밀하게 정밀하게 사용하면 논리 게이트를 통합하는 것이 정확한 동기 계산에 유리합니다.이 접근법은 타이밍 정밀도의 중요성을 보여 주며 전자 제품과 타이밍 사이의 복잡한 춤에 대한 증거로 나타납니다.

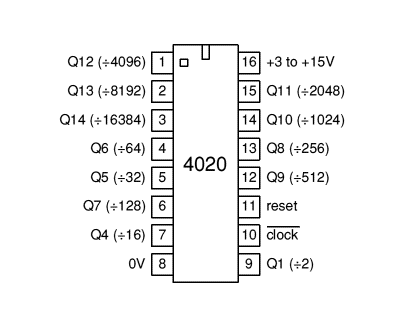

4020 14 비트 리플 카운터의 개요

리플 카운터는 일련의 상호 연결된 플립 플롭을 통해 작동하며, 여기서 One Flip-Flop의 출력은 다음 시퀀스의 타이밍을 제공합니다.4020 14 비트 카운터의 특정 경우, 각 비트는 2 개의 전력에 해당하며, 이는 모든 단계에서 16,384 명을 분할 할 수 있습니다.이 카운터의 주목할만한 측면 중 하나는 입력 클록 신호의 하락 가장자리에서 카운팅 시퀀스 진행이 고유 한 작동 원리를 보여줍니다.

4020과 같은 잔물결 카운터의 출력 단계는 점차 2의 전력을 나타내도록 구성됩니다.예를 들어, Qn은 2^n의 값을 의미합니다.카운터를 지우거나 재설정하기 위해 특정 높은 입력이 적용되어 모든 플립 플롭을 미리 정해진 초기 상태로 설정합니다.디지털 디자인의 성공에는 종종 효과적인 재설정 메커니즘을 구현하여 디지털 시스템 전체에서 동기화가 달성되도록합니다.

리플 카운터는 디자인이 단순하지만 고유 전파 지연으로 인해 문제가 발생할 수있어 바람직하지 않은 논리 불일치가 발생할 수 있습니다.초기 플립 플롭이 상태를 변경하면,이 전환이 후속 플립 플롭에서 관찰되기 전에 잠시 지연되어 연결된 디지털 회로의 무결성에 일시적으로 영향을 줄 수 있습니다.풍부한 경험을 얻거나 종종 추가 동기화 기술을 배포하거나 동기 카운터와 같은 대안을 선택하여 이러한 잠재적 문제를 해결하고 해결할 수 있습니다.

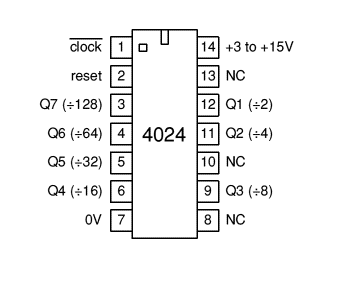

디지털 타이밍의 4024 리플 카운터

4024는 4020과 마찬가지로 상태를 파문하여 각 시계 가장자리에 응답하며, 출력은 2의 순차적 힘을 반영합니다.이 아키텍처는 7 비트 레지스터 내에서 상태를 표현하기위한 간소화 된 방법을 제공합니다.일반적으로 이러한 카운터는 디지털 시계 또는 신호 처리 시스템과 같은 정확한 타이밍 및 주파수 부서를 요구하는 시나리오에 사용됩니다.결함을 방지하기 위해 세심한 시계 신호 관리에 집중할 수 있으므로 전환이 매끄럽고 예측 가능하도록 보장 할 수 있습니다.이 관행은 기술적 능력을 반영 할뿐만 아니라 안정성과 제어에 대한 깊은 욕구를 반영합니다.

4020과 유사한 재설정 기능을 활성화하여 카운터를 초기 상태로 즉시 반환 할 수 있습니다.디지털 회로 설계의 동적 필드 내에서 신뢰할 수있는 재설정 옵션을 갖는 것은 특히 파워 업 단계 또는 문제 해결 세션에서 가치가 높습니다.재설정 제어를 더 넓은 회로 시스템에 통합하여 제어 된 재시작을 용이하게하거나 상호 연결된 모듈에서 동기화를 가능하게합니다.

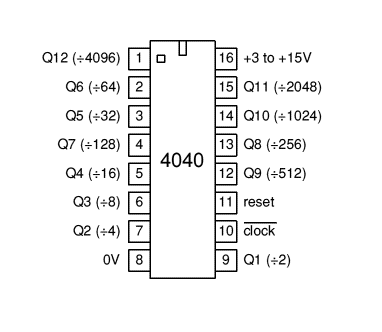

4040 12 비트 리플 카운터 IC

4040 12 비트 리플 카운터는 4020 카운터에있는 것과 유사한 클럭 입력 및 재설정 기능을 통해 작동합니다.그것은 일련의 플립 플롭을 사용하여 계산 함수를 수행하여 두 가지 힘을 통해 증가합니다.4040의 메커니즘을 파고 들면 주파수 추적 또는 분할이든 디지털 회로에서 광범위한 응용 프로그램을 이해할 수 있습니다.

4040- 리플 카운터의 기본 작동은 간단하고 효과적입니다.체인의 각 플립 플롭은 입력 신호의 주파수를 2로 나눕니다.주파수 분배기로서, 카운터는 다양한 응용 분야를 제공하는 다양한 분할 주파수 세트를 생성합니다.이러한 기능은 정확한 타이밍 신호를 찾는 설정에서 주로 유리하게됩니다.예를 들어, 디지털 시계 또는 타이밍 장치를 제작할 때 정확한 시간 간격 또는 시퀀스를 제어하는 ​​것은 동적이며 4040의 신뢰성과 직접 연결됩니다.

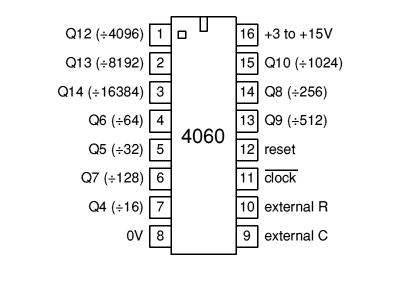

내장 발진기가있는 4060 14 비트 리플 카운터

4060- 리플 카운터는 디지털 로직 시스템의 활성 구성 요소로 입력 신호의 발생을 순차적으로 계산하도록 설계되었습니다.유틸리티는 분할 시계 주파수를 생성하는 능력으로 인해 다양한 응용 프로그램에 걸쳐 확장됩니다.그러나 한 가지 위험한 고려 사항은 논리 게이트와 출력을 인터페이스하면 일시적인 결함이 발생할 수 있다는 것입니다.이러한 결함은 카운터의 출력이 리플 카운터의 특징 인 클럭 펄스에 반응하는 방식의 고유 한 지연으로 인해 발생합니다.

4060과 같은 리플 카운터는 클럭 신호의 하락 가장자리에서 작동하므로 신호에서 하이에서 낮은 상태로 전환하면 계산 공정이 시작됩니다.QN으로 표시된 각 출력은 이진 카운트 단계에 해당합니다.각 출력의 값은 공식 qn = 2에 의해 결정됩니다.^N, Nth 스테이지가 시계 주파수를 2로 나눕니다.^N.예를 들어, 출력 Q4는 시계 주파수를 16으로 나누고 출력 Q14는 16,384로 나눕니다.중요하게도, 4060 모델에서는 특정 출력, 특히 Q1 ~ Q3 및 Q11의 출력이 비활성이며 사용할 수 없습니다.

재설정 입력은 또 다른 주요 기능입니다.부드러운 계산을 보장하려면 재설정 입력을 낮은 상태로 유지하십시오.재설정 입력을 높이 설정하면 카운트가 즉시 0이되지 않아 모든 출력이 낮아지고 처음부터 프로세스가 다시 시작됩니다.이 기능은 재 정착 가능한 카운터가 필요한 응용 프로그램에 유용합니다.4060의 정의 기능 중 하나는 내부 발진기이며 클록 신호를 생성하기위한 세 가지 구성 옵션을 지원합니다.이 옵션을 사용하면 특정 응용 프로그램 요구 사항을 충족하는 데 유연성이 있습니다.다음은 세 가지 구성입니다.

• 외부 클럭 소스 : 4060은 외부 클럭 소스를 사용하여 작동 할 수 있습니다.이 구성에서 클럭 신호는 카운터의 클럭 입력 핀에 직접 공급됩니다.외부 시계를 사용하는 경우 오실레이터 구성 요소 용으로 예약 된 핀 9 및 10이 우회됩니다.이 설정은 사용자에게 4060을 기존 시계 소스를 사용할 수있는 시스템에 통합하는 간단한 수단을 제공합니다.

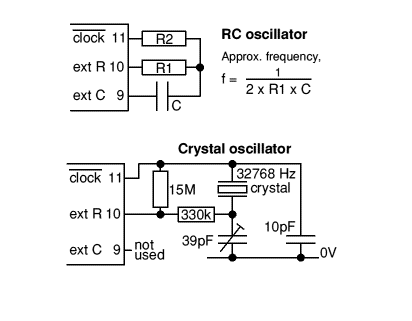

• RC 발진기 구성 : RC 발진기를 4060에 연결하여 클럭 신호를 생성 할 수 있습니다.이 설정에는 진동 주파수를 결정하기 위해 외부 저항 (R) 및 커패시터 (C)가 필요합니다.주파수는 대략 다음과 같이 계산됩니다.

f ≈ 1 / (2 × r1 × c)

안정적인 작동을 보장하려면이 지침을 따르는 것이 좋습니다.R1은 50kΩ 이상이어야하며 R2 (선택 사항)는 R1 값의 2-10 배입니다.RC 오실레이터의 성능은 전압 변동에 민감하므로 특히 7V 미만으로 작동 할 때 전압 안정성이 중요합니다.

• Crystal Oscillator 설정 : 높은 정밀도가 필요한 응용 분야의 경우 Crystal Oscillator를 사용할 수 있습니다.전형적인 예는 32,768 Hz 크리스탈의 사용으로 Q14에서 매우 정확한 2Hz 출력을 생성합니다.이 설정에서.핀 9는 사용되지 않아 회로를 단순화합니다.Crystal Oscillator는 신뢰할 수 있고 안정적인 주파수 생성을 보장하므로 적용 타이밍 및 클럭킹에 이상적입니다.

BCD에서 10 진수 디코더

BCD ~ 10 진수 디코더는 자주 독특한 목적을 제공하는 다양한 디지털 응용 프로그램으로 나타납니다.그들은 이진으로 구분 된 소수점 (BCD) 입력을 수신하여 해당 소수점 출력으로 충실하게 변환하여 작동합니다.실제 상황에서, 유효하지 않은 BCD 입력이 발생하면 출력은 기본적으로 낮은 상태로 기본값을 제공하여 잘못된 결과를 최소화하여 디지털 시스템의 신뢰성을 보장합니다.이러한 기능은 디지털 회로 창작물에서 정확성과 정밀도를 달성하는 데 도움이됩니다.

각 디코더에는 모든 4 비트 BCD 입력을 고유 한 소수점 결과와 상호 관련시키는 논리 게이트를 통합합니다.이 설계는 소수점 디스플레이 또는 처리가 필요한 구성 요소의 작동을 지원합니다.예를 들어, 디지털 클록 및 계산기는 이러한 디코더를 사용하여 BCD- 코드 시간 또는 숫자 입력을 인터페이스에 의해 쉽게 이해할 수있는 형식으로 변환합니다.당신의 통찰력은 광대 한 시스템의 원활한 통합을 위해 디코딩 로직을 세 심하게 제작하는 것의 중요성을 강조합니다.철저한 초기 계획은이 프로세스를 쉽게 쉽게 쉽게 쉽게 쉽게 쉽게 이동할 수 있습니다.

소비자 전자 장치 영역 내에서 BCD에서 소수점 디코더는 LED 또는 LCD 패널의 효과적인 데이터 표시를 용이하게합니다.이 특정 응용 프로그램은 이진 데이터를 액세스 가능한 정보로 변환 해야하는 실질적인 필요성을 강조합니다.인터페이스 장애물에 직면하는 데는 종종 전력 소비를 줄이고 응답 성을 유지하기 위해 디코더 회로를 정제하는 것이 종종 포함됩니다.그러한 균형을 잡는 것은 성능을 높일뿐만 아니라 만족도를 풍부하게 만듭니다.

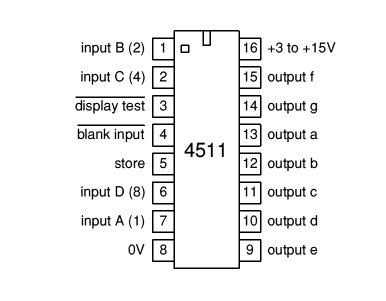

4511 BCD ~ 7 세그먼트 디스플레이 드라이버

BCD (Binary Decimal) 입력을 7 세그먼트 디스플레이 출력으로 변환하는 기능은 전자 제품의 다양한 응용 프로그램을 보유합니다.4511-Driver 칩은이 과정에서 지배적 인 역할을하며, 특히 BCD 입력 신호에 기초한 일반적인 캐소드 7 세그먼트 디스플레이의 세그먼트를 밝히기 위해 제작된다.이 전환 프로세스를 파헤 치면 기술적 이해가 풍부해질뿐만 아니라 일상적인 장치에서 실질적인 용도를 밝힙니다.

4511 칩은 디지털 입력과 시각적 출력 시스템 사이의 브리지 역할을하며 BCD 값을 별개의 디스플레이 세그먼트로 변환합니다.디지털 시계 및 전자 미터와 같은 숫자 디스플레이가 기본적이며 설정 및 검색이 성능에 크게 영향을 줄 수있는 시나리오에서 자리를 차지합니다.솔더링 및 회로 설계 기술과 마찬가지로 4511의 핀 구성을 처리하고 논리를 이해하는 것이 핵심입니다.

4511 드라이버 칩이 디스플레이 장치의 전기 특성과 정렬 된 공통 캐소드 유형 디스플레이를 사용합니다.이 접근법은 통합 캐소드 연결을 통해 각 세그먼트를 접지하여 4511의 출력을 통해 개별 세그먼트 제어를 용이하게합니다.이러한 호환성은 구성 요소 사양을 파악하는 장점을 강조하며, 실질적인 통찰력은 효과적인 전력 관리가 구성 요소 수명을 연장하는 방법을 강조합니다.

7- 세그먼트 디스플레이로 변환하는 동안 올바른 BCD 코드를 프로그래밍하는 것은 원하는 숫자를 출력하는 것의 궁극적입니다.정밀도에 대한 다양한 입력을 테스트하면이 기술 사업에서 정확도의 필요성을 강조합니다.또한 스토리지 유연성에 대한 설정을 통해 시간이 지남에 따라 디스플레이 요구의 조정 또는 변경이 가능하여 동적 변화가 필요한 환경에서 적응성을 향상시킵니다.
