TB6600 스테퍼 모터 컨트롤러 : 핀아웃, Arduino 인터페이스 및 작동 방식

목록

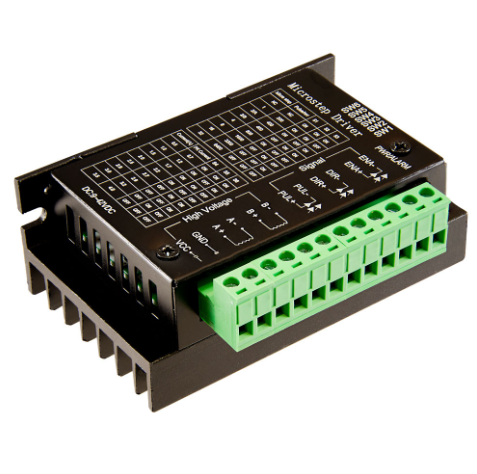

TB6600 스테퍼 모터 드라이버 모듈의 개요

그만큼 TB6600 스테퍼 모터 드라이버 모듈은 2 상 스테퍼 모터를 제어하기위한 탄력성과 적응성으로 구별되는 장치입니다.그것은 다양한 마이크로 컨트롤러 (주로 Arduino)와 완벽하게 연결되어 정확한 5V 디지털 펄스 출력의 생성을 촉진합니다.이러한 출력은 모터 제어의 섬세한 균형을 유지하기 위해 역동적입니다.9-42V DC의 전압 범위 내에서 작동하고 4A의 피크 전류를 지원하는이 제품은 다양한 모터 구동 프로젝트를위한 다양한 선택입니다.이 적응성을 사용하면 모터 포지셔닝 및 속도를 효율적으로 관리 할 수 ​​있으며, 이는 코딩 복잡성을 최소화하는 응용 분야에서 매우 유익합니다.이 모듈의 고주파 옵토 커 커플러 분리는 간섭 위험을 줄이고 꾸준한 작동을 보장함으로써 신뢰성을 크게 향상시킵니다.

수많은 마이크로 컨트롤러와의 조화로 인해 TB6600 드라이버는 복잡한 모터 제어가 필요한 프로젝트에 적합한 선택입니다.Arduino와 같은 플랫폼과 원활하게 통합되어 다양한 기대를 충족시킬 수있는 능력을 반영합니다.예를 들어, CNC 기계 또는 3D 프린터 에서이 드라이버를 사용하면 정확하고 제어 된 움직임이 가능하며, 이는 다양한 필드의 유용성을 보여줍니다.

이 모듈은 하이브리드 구성뿐만 아니라 2 상 및 4 상 스테퍼 모터에 대한 지원 덕분에 두드러집니다.Bipolar H-Bridge 설계는 전압 및 전류를 효율적으로 관리하는 데 필수적이며 드라이버가 응용 프로그램에서 피크 성능을 제공합니다.자동화 된 생산 라인 및 로봇 공학과 같은 정밀성 및 신뢰성이 우선시되는 환경에서는 이러한 기능이 중요합니다.

특징

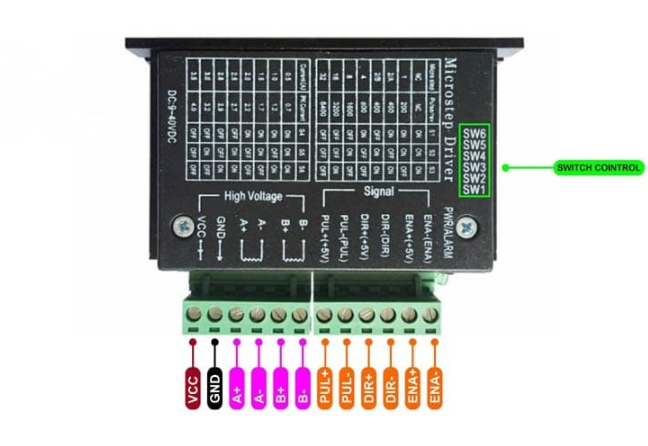

핀 구성

기술 사양

TB6600의 H- 브리지 회로 구성

TB6600 스테퍼 모터 드라이버 모듈은 효율적인 작동을 위해 양극성 H- 브리지 구성을 사용하여 2 상 및 4 상 스테퍼 모터를 제어하도록 설계된 심각한 구성 요소입니다.이 구성은 MOSFET 트랜지스터를 사용하여 현재 처리 및 열 안정성 측면에서 고성능을 보장합니다.이 모듈은 각 펄스로 모터 스테핑을 트리거하는 두 개의 1 차 제어 핀과 상호 작용하여 작동합니다.이 입력은 함께 모터의 스테핑 시퀀스와 회전 방향을 정확하게 제어 할 수 있습니다.

회로 다이어그램은 H- 브리지 구조로 배열 된 4 개의 주요 트랜지스터 인 T1, T2, T3 및 T4를 강조합니다.이 MOSFET은 모듈 작동의 중추로 스테퍼 모터를 구동하는 데 필요한 전류의 양방향 흐름을 허용합니다.또한, 다이어그램에는 플라이 백 다이오드 (D1, D2, D3 및 D4)가 포함되어 있으며, 이는 모터의 유도 부하로 인한 전압 스파이크로부터 회로를 보호하는 핵심입니다.이 다이오드는 작동 중에 과전류와 민감한 구성 요소의 손상을 방지합니다.A+, A-, B+및 B- 터미널은 모터를 연결하는 데 사용되어 모터 샤프트의 정확하고 제어 된 이동을 보장합니다.

H-Bridge가 어떻게 모터 회전을 가능하게합니까?

TB6600 드라이버는 H- 브리지에서 MOSFET 트랜지스터의 조정 된 동작을 통해 작동합니다.예를 들어:

• 트랜지스터 T1 및 T4가 활성화 될 때 시계 방향 회전이 발생하여 A+에서 A-로 전류 흐름을 지시합니다.

• 시계 반대 방향 회전은 T2와 T3이 관여 할 때 발생하여 전류 흐름을 A-에서 A+로 역전시킵니다.

트랜지스터의 이러한 교대 활성화는 원활한 양방향 운동을 보장합니다.최적의 토크와 효율적인 작동을 달성하려면 정확한 타이밍 및 전압 조절이 필수적입니다.

다목적 제어를위한 작동 방식

TB6600은 애플리케이션 요구 사항에 따라 토크, 정밀도 및 스텝 크기의 균형을 맞추기 위해 설계된 4 개의 별개의 작동 모드를 지원합니다.

• 웨이브 모드:이 모드에서는 한 번에 하나의 코일 만 활력을 얻습니다.단일 코일을 활성화하면 모터를 한 방향으로 90도 회전시키면서 전류를 역전 시키면 반대 방향으로 회전합니다.코일 사이를 번갈아 가면 모터는 연속적인 작동을 달성합니다.이 모드는 간단하지만 다른 모드에 비해 토크가 적습니다.

• 전체 단계 모드: 두 코일은이 모드에서 동시에 에너지가되어 더 강한 자기장을 생성합니다.이로 인해 토크가 증가하여 더 많은 전력과 안정성이 필요한 응용 분야에 이상적입니다.

• 하프 단계 모드: 파동 모드와 풀 단계 모드의 조합으로,이 모드는 단일 코일과 두 코 코일 사이를 번갈아 가며 교대합니다.스텝 크기를 효과적으로 45 도로 줄여 정밀도와 토크 사이의 균형을 제공합니다.그러나, 토크는 특정 단계에서 하나 또는 둘 다 코일이 활성화되는지에 따라 달라질 수 있습니다.

• 마이크로 스텝 모드 : 모든 모드 중 가장 정확한 Microstep 모드는 모터 단계를 통해 전류를 조심스럽게 조절하여 스텝 크기를 더욱 줄입니다.이는 고급 회로를 사용하여 단계간에 매끄럽고 점진적인 전환을 생성합니다.이 모드는 CNC 머신 또는 로봇 공학과 같은 높은 정밀도 및 일관된 토크가 필요한 애플리케이션에 이상적입니다.

TB6600을 Arduino Uno와 통합합니다

스테퍼 모터를 효율적으로 제어하려면 안정적인 하드웨어와 신중하게 프로그래밍 된 소프트웨어의 조합이 필요합니다.TB6600 스테퍼 모터 드라이버는 2 상 스테퍼 모터를 작동하기위한 훌륭한 도구로 두드러집니다.파도, 풀 단계, 하프 단계 및 마이크로 스텝핑과 같은 여러 운영 모드를 지원합니다.저전압, 과전류 및 과열에 대한 보호 장치를 포함한 내장 보호 기능은 정밀도와 내구성을 요구하는 프로젝트에 대한 확실한 선택입니다.

Arduino UNO로 TB6600을 설정하려면 다음 구성 요소를 수집하십시오.

• Arduino Uno R3

• TB6600 스테퍼 모터 드라이버 (4A 버전)

• 스테퍼 모터 (권장 등급이 1.65a)

• 신뢰할 수있는 전원 공급 장치 (예 : 배터리 또는 규제 DC 전원)

• 점퍼 와이어

• 컴퓨터에 Arduino IDE가 설치되었습니다

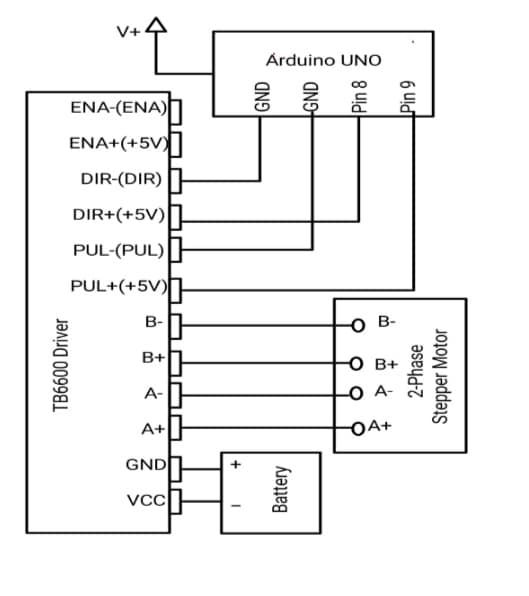

TB6600을 Arduino와 통합하려면 다음과 같은 자세한 지침을 따르십시오.

방향 및 펄스 신호를 연결하십시오

• TB6600의 DIR+ 및 PUL+ 터미널을 각각 Arduino Pins 8 및 9에 연결하십시오.이 핀은 방향과 펄스 신호를 전송합니다.

• Arduino의지면 (GND) 핀에 Dir- 및 Pullinals를 부착하십시오.

• 모터를 TB6600에 연결하십시오. 스테퍼 모터 와이어를 TB6600 단자에 연결하십시오.

• 모터의 한 코일에 대한 A+ 및 A-.

• 다른 코일의 경우 B+ 및 B-.

• 전원 TB6600 드라이버 : TB6600의 VCC 및 GND 핀을 전원 공급 장치에 연결하십시오.전압이 손상을 피하기 위해 모터와 운전자의 요구 사항과 일치하는지 확인하십시오.

마이크로 스텝 해상도 조정

TB6600을 사용하면 SW1 및 SW2 스위치를 사용하여 Stepper Motor의 이동 정밀도를 미세 조정할 수 있습니다.이 스위치를 다음과 같이 조정하십시오.

• 1/4 단계 해상도 : SW1을 켜고 SW2를 끄십시오.

• 단계 해상도 : SW1을 끄고 SW2를 켜십시오.

• 1/32 단계 해상도 : SW1과 SW2를 모두 설정하십시오.

• 전체 단계 모드 : SW1과 SW2를 모두 설정하십시오.

진실 테이블

스위치 조정을 통해 프로젝트의 요구에 따라 정밀도와 속도 사이의 균형을 최적화 할 수 있습니다.

TB6600에는 안전한 전류 한계 내에서 모터가 작동하는지 확인하기 위해 TB6600에는 전류 흐름을 조정하기위한 추가 스위치 (SW4 및 SW6)가 있습니다.이 설정은 다음에 유용합니다.

• 과부하 손상 방지.

• 일관된 ​​모터 성능 유지.

• 모터 전류가 두 구성 요소를 보호하기 위해 운전자의 최대 4A 미만을 유지하는지 항상 확인하십시오.

• 모터 방향 제어 : 모터가 반 시계 방향으로 회전하려면 Arduino 코드에서 DIR+ 핀의 상태를 수정하십시오.

• 테스트 및 문제 해결 : 설정을 완료 한 후 기본 스테퍼 모터 컨트롤 스케치를 업로드하여 배선 및 드라이버 기능을 확인하십시오.

• 과열을 피하십시오 : 특히 고전류 응용 분야에서 TB6600 드라이버에 대한 적절한 환기를 보장하십시오.

응용 프로그램

TB6600 모듈은 세심한 모터 제어가 사용되는 수많은 부문에서 적극적인 역할을합니다.고유 한 기능을 강조하는 다양한 구현에서 적응성이 빛납니다.

안테나 포지셔닝

통신 분야에서 최적의 안테나 정렬을 달성하는 것은 품질 신호 수신 및 전송에 필수적입니다.TB6600은 정밀 움직임을 촉진하여 통신 시스템의 효과를 향상시킵니다.

스테퍼 모터 관리

자동화 및 로봇 공학 내에서 TB6600을 통해 정확한 스테퍼 모터 취급이 달성되므로 이동 정밀도를 개선하고 시스템 신뢰성을 강화할 수 있습니다.

CNC 운영

CNC (Computer Numerical Control) 기계의 경우 TB6600은 복잡한 절단 및 밀링 프로세스를 향상시켜 작업에서 높은 수준의 정확도와 반복 가능한 정밀도를 유지할 수 있습니다.

3D 프린팅 정밀도

첨가제 제조, 특히 3D 프린팅에서 TB6600은 자세한 모터 컨트롤을 제공하여 복잡한 모양 및 형태를 제작하는 데 필요한 인쇄 헤드의 정확한 위치를 지원합니다.

복잡한 모터 제어

이 모듈은 복잡한 자동화 시스템 내의 복잡한 모터 제어 작업에 유용하여 효율성을 높이고 정제 된 관리를 가능하게합니다.

속도, 위치 및 회전 제어

TB6600은 끊임없이 변화하는 환경에서 성능을 최적화하는 데 사용되는 정확한 속도와 회전 제어가 필요한 시나리오에서 탁월합니다.

이미징 장치 및 뱅킹 시스템

이 모듈은 부드럽고 정확한 모터 이동을 보장하여 카메라 및 ATM의 안정적인 작동을 지원하여 장치의 작동 수명을 연장합니다.

조각 장치의 정밀도

새겨진 도구 및 기계의 경우 TB6600은 정밀도와 세부 사항이 지배적 인 산업의 위험한 요소 인 미세하게 상세한 설계를 실행하는 데 필요한 정확한 제어를 제공합니다.
