스퀘어 쿼드 플랫 패키지 (QFP) 기술 : 설계, 응용 프로그램 및 과제

이 안내서는 통합 회로 포장의 주요 혁신 인 Square Quad Flat Package (QFP) 기술을 탐색합니다.얇은 핀과 높은 핀 수로 알려진 QFP는 컴팩트하고 신뢰할 수있는 CPU를 만들려면 필요합니다.대규모 회로에서 널리 사용되는이 제품은 장치 소형화를 지원하면서 기능과 효율성을 향상시킵니다.QFP는 SMT (Surface-Mount Technology)를 원활하게 작업함으로써 최신 전자 제품의 생산량과 신뢰성이 향상 될 수 있습니다.

목록

정의

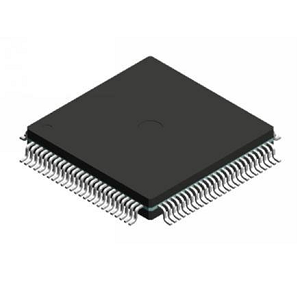

QFP 또는 쿼드 플랫 패키지는 전자 구성 요소에 주로 사용되는 소형 정사각형 평면 패키지를 나타냅니다.그래픽 카드 디자인 초기에 QFP는 일반적인 선택으로 통합 회로를 장착하기위한 신뢰할 수있는 방법을 제공했습니다.기술이 발전함에 따라, 특히 4NS를 능가하는 고속 응용 프로그램의 출현으로 업계는 점차 TSOP-II 및 BGA와 같은보다 효율적인 포장 솔루션을 수용했습니다.이러한 전환은 성능 향상과 제조 기능 향상에 대한 집단적 욕구에서 비롯됩니다.QFP는 네면에서 튀어 나온 핀이있는 독특한 디자인을 특징으로하며, 이는 쉽게 식별 할 수있을뿐만 아니라 어셈블리 중에 납땜 프로세스를 단순화합니다.이 설계는 다양한 상황에서 이점을 제공하지만 공간 효율 및 열 관리와 관련된 과제도 도입합니다.소형 및 고성능 전자 장치에 대한 수요가 증가함에 따라 QFP의 한계가 점점 더 분명 해지고 있습니다.

소개

쿼드 플랫 패키지 (QFP)는 Surface-Mount 기술의 주요 개발로, Seagull Wings 모양의 리드가있는 소형 디자인을 제공합니다.이 설계는 어셈블리를 단순화하고 인쇄 회로 보드 (PCB)의 공간을 최적화합니다.QFP는 세라믹, 금속 또는 플라스틱으로 만들어지며 플라스틱은 비용 효율성과 생산 용이성으로 인해 가장 일반적인 선택입니다.달리 명시되지 않는 한, 대부분의 QFP에 대한 참조는 플라스틱 버전을 가정합니다.QFP는 마이크로 프로세서 및 디스플레이 드라이버와 같은 디지털 회로뿐만 아니라 비디오 레코더 및 오디오 프로세서와 같은 아날로그 회로를 포함한 다양한 응용 프로그램에서 널리 사용됩니다.1.0mm ~ 0.3mm 범위의 리드 피치와 0.65mm 피치에서 최대 핀 수는 304의 다양한 사양으로 제공됩니다.일본에서는 0.65mm 미만의 리드 간격을 가진 QFP가 이름 지정의 정밀도를 보장하기 위해 QFP (FP)로 분류됩니다.

이 패키지는 두께로 표준 QFP (2.0–3.6mm 두께), LQFP (저 프로파일 QFP, 1.4mm) 및 TQFP (얇은 QFP, 1.0mm)의 세 가지 주요 유형으로 분류됩니다.SQFP 또는 VQFP와 같은 추가 용어는 때때로 0.5mm 핀 간격에 사용되지만 혼란을 유발할 수 있으며 업계 내에서 명확하고 일관된 이름 지정 규칙의 필요성을 강조합니다.QFP의 주요 과제 중 하나는 핀 간격이 0.65mm 미만일 때 납 굽힘의 위험이 있다는 것입니다.이 문제는 납땜을 복잡하게하고 제품 신뢰성을 줄일 수 있습니다.이를 해결하기 위해 BQFP (Bend-Eresistant QFP) 및 GQFP (Gold QFP)와 같은 개선 된 버전이 도입되었습니다.다층 세라믹 QFP는 또한 내구성과 성능에 대한 수요 증가를 반영하여 고출성 응용 분야에서 인기를 얻고 있습니다.

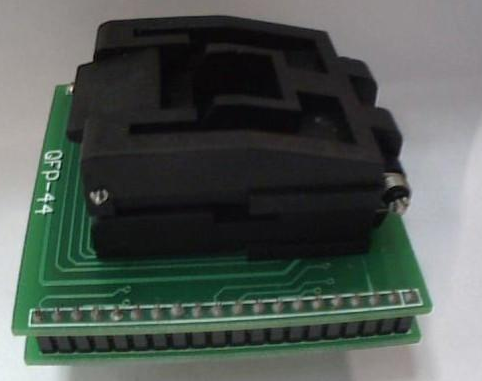

모양

높은 핀 수와 소형 설계로 특징 지어지는 QFP (Quad Flat Package) 구성 요소는 고주파 회로, 마이크로 프로세서, 오디오 시스템 및 전력 회로와 같은 다양한 전자 애플리케이션에서 중요합니다.그들의 모양은 신호 무결성을 향상시키고, 간섭을 줄이며, 공간 활용을 최적화하여 다재다능합니다.효과적인 열 관리 및 재료 선택은 핵심 설계 고려 사항으로 성능과 신뢰성을 보장합니다.많은 사람들이 종종 프로토 타이핑 및 시뮬레이션 도구를 사용하여 구현 문제를 해결합니다.기술이 발전함에 따라 QFP 패키지는 내장 된 수동 구성 요소와 같은 혁신, 소형화 및 통합 추세와 일치하는 혁신을 포함하도록 발전하고 있습니다.이러한 기능은 QFP 패키지를 현대 전자 시스템에서 훌륭하게 만듭니다.

유지

일반적인 문제

QFP (Quad Flat Package) 리드의 굽힘은 28mm 이상을 측정하는 구성 요소에서 반복적 인 도전입니다.이 곤경은 조립 과정을 복잡하게하며주의해서 다루지 않으면 기능적 실패를 초래할 수 있습니다.이 문제의 빈도는 처리 기술, 저장 조건 및 환경 영향을 포함하여 납 변형에 기여하는 다양한 요인을 이해하는 것의 중요성을 보여줍니다.

수리 기술

부드러운 터치로 구성 요소를 처리하는 교육 사업자는 리드 손상을 줄이는 데 좋습니다.발가락 조정 및 공동성 점검과 같은 기술은 리드가 곧게 펴질뿐만 아니라 최적의 성능을 위해 올바르게 배치되도록하는 데 필수적입니다.과도한 힘을 적용하면 영구적 인 손상이 발생할 수 있으므로 수리 중에 추가 굽힘을 최소화 할 때 운영자가 능숙해야합니다.일부 조정은 과도한 변형을 방지하기 위해 신중한 접근의 필요성을 강조하는 개별 리드를 재배치해야 할 수 있습니다.체계적인 수리 프로토콜은 구성 요소의 수명과 신뢰성을 향상시킬 수 있습니다.

단순화 된 수리 방법

실용적인 수리 방법은 주석 흡수 와이어를 사용하는 것입니다.와이어를 접어 부드러운 중간 선을 만들어 작업자는 로진을 효과적으로 적용하고 솔더를 녹일 수 있습니다.이 기술은 정확한 칩 정렬을 허용 한 다음 대각선 납땜을 위해이를 확보 할 수 있도록합니다.핀의 순차적 용접은 철저한 연결을 보장하며 이는 어셈블리 성능에 중요합니다.칩 제거가 필요한 경우 솔더 흡수가 없지만 유사한 접근법을 채택 할 수 있습니다.얇은 철 와이어를 사용하면 핀과 패키지 사이에 미끄러 져 칩 분리를 용이하게 할 수 있으며 전자 수리에서 미세의 필요성을 강조합니다.

특정 작동 단계

QFP 리드 수리를 해결할 때는 먼저 구성 요소의 구제 성을 평가해야합니다.모든 손상된 부품을 복원 할 수있는 것은 아니며, 조정 중에 지나치게 구부러진 핀이 파손되어 더 많은 합병증을 유발합니다.정밀한 조명과 배율을 갖춘 반 정적 워크 벤치에서 작업을 수행해야합니다.템플릿을 사용하면 핀 정렬을 크게 보조하여 지정된 공간에 정확하게 맞도록합니다.이 템플릿은 고품질 어셈블리 표준을 유지하는 데 중요합니다.이러한 관행을 통합하면 수리의 질을 높일뿐만 아니라 운영자 간의 근면과 정밀도의 문화를 육성합니다.

성능 비교

QFP의 전기 성능은 리드 프레임 구조에 의해 제한되어 디자인 유연성을 제한하고 리드 카운트가 증가함에 따라 저항 및 배선 밀도를 높일 수 있습니다.대조적으로, BGA 패키지, 특히 다층 설계가 장착 된 PBGA는 노이즈를 줄이고 전력 안정성을 향상시켜 고주파 응용 분야의 우수한 성능을 제공합니다.BGA는 또한 열 관리, 신호 무결성 및 조립 신뢰도가 감소 된 공동성 결함으로 인해 탁월합니다.그러나 어셈블리 후 공동 보이지 않는 것과 같은 과제에는 품질을 보장하기 위해 적외선 기술과 같은 고급 검사 방법이 필요합니다.QFPS는 더 간단한 프로젝트에 충분할 수 있지만 BGA의 설계 유연성 및 성능 장점은 종종 수요가 많고 컴팩트하며 효율적인 전자 제품에 대한 더 나은 선택이되어 장치 신뢰성 및 기능을 최적화합니다.
