솔레노이드 스위치 : 유형, 기능, 배선 및 응용 프로그램에 대한 궁극적 인 가이드

솔레노이드 스위치는 자기를 사용하여 전기를 제어하는 ​​핵심 도구입니다.그들은 코일, 움직이는 부분, 그리고 전기를 빠르고 신속하게 끄기 위해 함께 작동하는 접촉점이 있습니다.자동차에서 기계 및 홈 장치에 이르기까지 Solenoid Switches는 전기를 안전하고 효과적으로 관리하는 데 도움이됩니다.이 안내서는 자세한 역할과 다양한 유형의 솔레노이드 스위치를 탐색하여 오늘날의 기술에서 중요한 이유를 보여줍니다.

목록

솔레노이드 스위치 란 무엇입니까?

에이 솔레노이드 스위치 자기력을 사용하여 회로에서 전기 흐름을 제어하는 ​​데 도움이되는 중요한 장치입니다.전원 켜기 및 끄기가 자동으로 발생 해야하는 자동차, 기계 및 전기 시스템에서 일반적으로 발견됩니다.스위치는 전자기를 사용하여 작동합니다. 즉, 전기가 와이어 코일을 통해 흐르면 자기장이 생성됩니다.이 자기력은 스위치 내부에서 작은 기계적 부분을 움직여 전기 접점을 연결하거나 연결합니다.접점이 연결되면 전기가 흐르고 연결이 끊어지면 흐름이 멈 춥니 다.솔레노이드 스위치의 주요 부분에는 코일, 전기 접점 및 액추에이터라는 작은 움직이는 조각이 포함됩니다.코일에 전력이 공급되면 액추에이터가 움직여 회로 상태가 변경됩니다.전원이 꺼지면 액추에이터는 원래 위치로 돌아와서 회로를 이전 상태로 다시 가져옵니다.

솔레노이드 스위치는 전기를 제어하는 ​​빠르고 안정적인 방법을 제공하기 때문에 여러 지역에서 사용됩니다.예를 들어, 자동차에서는 전원이 스타터 모터로 흐르도록함으로써 엔진을 시작하는 데 도움이됩니다.공장 및 산업 기계에서는 모터 및 기타 전기 장치를 켜고 끄는 데 도움이됩니다.이 스위치는 매우 빠르게 작동하며 쉽게 손상되지 않고 높은 수준의 전기를 처리 할 수 ​​있습니다.많은 솔레노이드 스위치는 극심한 열이나 추위와 같은 힘든 조건에서도 오랫동안 지속되도록 설계되었습니다.또한 건물에 사용되는 가정 기기, 보안 시스템 및 대형 전력 시스템에서도 발견됩니다.그것들은 매우 유용하고 신뢰할 수 있기 때문에 솔레노이드 스위치는 많은 현대 전기 및 기계 시스템에서 중요한 역할을합니다.

솔레노이드 스위치의 특성

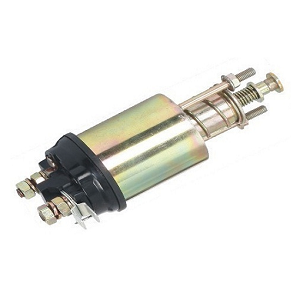

그림 2. 솔레노이드 스위치

솔레노이드 스위치는 효율성, 내구성 및 신뢰성으로 인해 다양한 전기 및 기계 시스템에서 널리 사용됩니다.이 스위치는 전자기 작동을 통해 작동하여 자동차, 산업 및 의료 분야를 포함한 수많은 응용 분야에서 정확하고 일관된 성능을 제공합니다.그들의 디자인을 통해 최소한의 마모로 기능 할 수 있으므로 빈번하고 빠른 스위칭이 필요한 상황에 선호되는 선택이됩니다.다음은 솔레노이드 스위치를 현대 기술에서 중요한 구성 요소로 만드는 몇 가지 주요 특성입니다.

빠른 응답

솔레노이드 스위치의 가장 주목할만한 특성 중 하나는 매우 빠른 응답 시간입니다.움직이는 부품 및 마찰로 인해 활성화하는 데 시간이 오래 걸릴 수있는 기존의 기계 스위치와 달리 솔레노이드 스위치는 밀리 초 이내에 작동하므로 빠른 작동이 필요한 응용 분야에 이상적입니다.이 빠른 응답은 자동화 된 시스템, 비상 차단 메커니즘 및 약간의 지연조차도 효율성이나 안전에 영향을 줄 수있는 고속 제조 공정에서 가장 좋습니다.솔레노이드 스위치의 전자 기계 설계를 통해 전류가 적용되는 즉시 강력하고 순간적인 움직임을 생성 할 수있어 지연없이 거의 불완전한 스위치를 보장합니다.

솔레노이드 스위치의 속도는 로봇 공학, 자동차 시스템 및 산업 자동화와 같은 타이밍 민감한 응용 분야의 정밀성을 향상시킵니다.타이밍 정확도가 우선하는 환경에서 이러한 스위치는 원활한 작업을 유지하여 오류 및 비 효율성의 위험을 줄이는 데 도움이됩니다.거의 즉각적인 참여와 분리를 제공하는 능력은 분할 초 의사 결정을 요구하는 복잡한 제어 시스템을 효과적으로 지원할 수 있도록합니다.신뢰성과 결합 된 이러한 빠른 작동은 솔레노이드 스위치를 수많은 고성능 산업에서 귀중한 구성 요소로 만듭니다.

긴 운영 생활

솔레노이드 스위치는 내구성을 위해 설계되어 장기간에 걸쳐 빈번한 스위치가 필요한 응용 분야에 선호되는 선택이됩니다.이 스위치는 마모없이 수백만 건의 작동주기를 처리하도록 설계되어 자주 교체의 필요성을 크게 줄입니다.마찰 및 기계적 응력으로 인해 빠르게 저하 될 수있는 기존의 기계적 스위치와 달리, 솔레노이드 스위치는 움직이는 부품 간의 최소한의 물리적 접촉으로 작동하여 긴 수명에 기여합니다.그들의 구조에는 종종 부식성 금속 및 강력한 단열 성분과 같은 고품질 재료가 포함되어있어 최적의 성능을 유지하면서 가혹한 환경 조건을 견딜 수 있습니다.

또한, 솔레노이드 스위치의 수명은 시간이 지남에 따라 교체와 수리가 적기 때문에 유지 보수 비용을 낮 춥니 다.자동차 제조, 항공 우주 및 중장기와 같이 지속적이고 안정적인 운영에 의존하는 산업은 이러한 스위치의 확장 된 서비스 수명의 혜택을받습니다.악화없이 수년 동안 일관되게 기능하는 능력은 고전압 및 저전압 응용 분야 모두에 대한 비용 효율적인 솔루션이됩니다.연장 된 운영 수명은 전반적인 시스템 신뢰성을 향상시켜 가동 시간을 줄이고 산업 및 상업 환경에서 생산성을 향상시킵니다.

높은 신뢰성

신뢰성은 솔레노이드 스위치의 속성으로 일관된 성능이 필요한 응용 분야에서 신뢰할 수있는 구성 요소가됩니다.이 스위치는 스트레스가 많은 조건에서도 빈번한 고장없이 장기 사용을 견뎌 낼 수 있도록 설계되었습니다.높은 신뢰성의 이유 중 하나는 기계적 마모를 최소화하고 오작동 가능성을 줄이는 고체 상태 작동입니다.반복적 인 물리적 접촉 및 마찰로 인해 시간이 지남에 따라 저하 될 수있는 기존의 릴레이 또는 기계적 스위치와 달리 솔레노이드 스위치는 최소한의 악화로 기능을 유지합니다.이로 인해 자동차 점화 시스템, 산업 자동화 및 비상 전력 제어와 같은 까다로운 환경에 적합합니다.

솔레노이드 스위치는 고온, 수분이 발생하기 쉬운 환경 및 무거운 진동 설정을 포함한 극한 조건에서 효과적으로 기능 할 수 있습니다.그러한 상황에서 안정적으로 운영하는 능력은 실패가 선택되지 않는 군사, 항공 우주 및 해양 응용에 선호되는 선택입니다.많은 솔레노이드 스위치는 실패 안전 메커니즘으로 설계되어 전력 손실 또는 시스템 고장시 안전한 상태로 되돌릴 수 있습니다.이 신뢰성은 비용이 많이 드는 가동 중지 시간을 방지하고 운영 효율성을 향상 시키며 스위치가 가장 필요할 때 의도 한대로 작동한다는 확신을 제공합니다.

작고 휴대용

솔레노이드 스위치의 소형 크기는 엄청나게 다재다능하여 공간이 제한되는 광범위한 응용 분야에 완벽하게 통합 할 수있게합니다.소형 폼 팩터를 사용하면 밀도가 높은 컨트롤 패널, 전자 회로 및 모바일 시스템을 쉽게 설치할 수 있으므로 고정 및 휴대용 장치 모두에 이상적입니다.대량 스위칭 메커니즘과 달리 솔레노이드 스위치는 과도한 공간을 차지하지 않고 고성능을 제공하므로 효율성과 소형화의 우선 순위를 정하는 현대적인 전자 및 산업 설계에서 가치가 있습니다.가벼운 구조는 또한 배터리 구동 및 핸드 헬드 장치에 적합합니다.

우주 절약의 장점을 넘어 솔레노이드 스위치의 휴대 성은 자동차, 의료 장비 및 전자 제품을 포함한 다양한 산업에서 유용성을 향상시킵니다.성능을 손상시키지 않고 소형 인클로저에서 안정적으로 기능하는 능력은 이동성이 필요한 응용 분야에 선호되는 선택입니다.휴대용 진단 장치, 소형 자동화 시스템 또는 공간 제한 제어 장치에 사용 되든 Solenoid 스위치는 불필요한 벌크를 추가하지 않고 필요한 기능을 제공합니다.이 작품과 효율성의 조합은 여러 분야에서 기술과 혁신을 발전시키는 데있어 우수한 구성 요소로 남아 있습니다.

솔레노이드 스위치의 위치

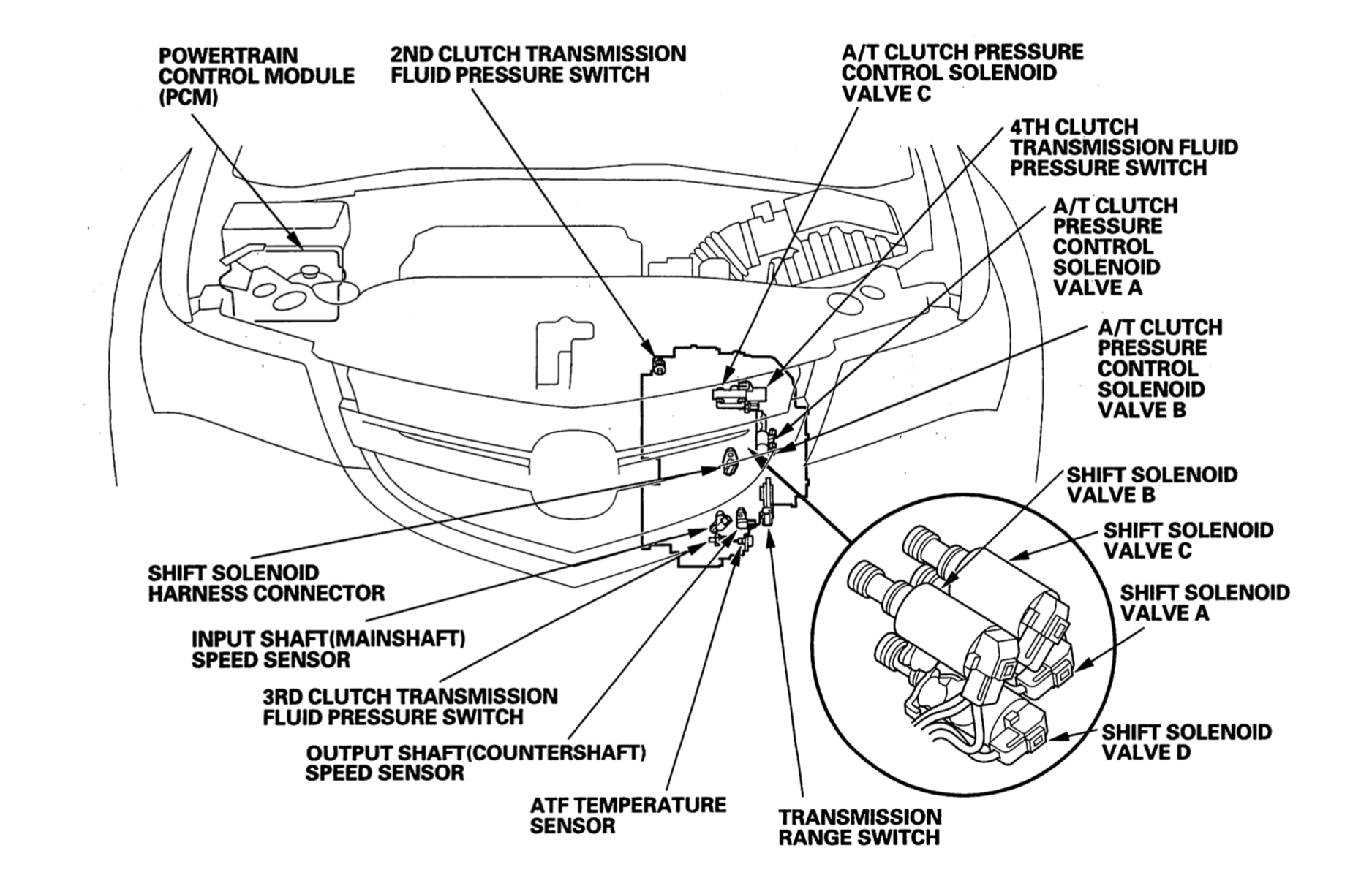

그림 3. 자동 변속기 시스템 다이어그램

솔레노이드 스위치의 위치는 의도 된 사용에 따라 다르므로 최대의 효율성을 보장하고 과도한 배선의 필요성을 최소화합니다.

자동차 응용 프로그램

솔레노이드 스위치는 자동차 및 기타 차량에서 매우 일반적입니다.전기 및 기계적 움직임을 제어하여 다른 시스템이 제대로 작동하도록 도와줍니다.그들의 배치는 그들이 사용하는 것에 달려 있습니다.

• 전송 시스템 : 자동차에서 솔레노이드 스위치는 전송 시스템 내부에 배치되어 유압을 제어합니다.이것은 자동차가 기어를 부드럽게 교체하는 데 도움이됩니다.전송 시스템이 복잡하기 때문에 하우징 내부에 솔레노이드를 배치하면 기어 교대가 빠르고 효율적으로 발생하도록합니다.이 포지셔닝은 또한 자동차의 변속기 부품의 마모를 줄여서 더 오래 지속됩니다.

• 스타터 시스템 : 엔진의 시작 시스템에서 솔레노이드 스위치는 스타터 모터에 부착됩니다.드라이버가 키를 돌리거나 시작 버튼을 누르면 솔레노이드의 작업이 배터리를 스타터 모터에 연결하는 것이기 때문입니다.모터에 직접 부착함으로써 솔레노이드는 빠르게 전력을 보내고 엔진을 지연시키지 않고 시작할 수 있습니다.이 배치는 자동차가 매번 안정적으로 시작하도록합니다.

• 연료 분사 시스템 : 현대 자동차에서는 솔레노이드 스위치가 연료 인젝터 근처에 배치됩니다.그들의 임무는 적시에 엔진에 얼마나 많은 연료가 전송되는지를 제어하는 ​​것입니다.엔진은 자동차가 얼마나 빨리 진행되는지 또는 얼마나 많은 전력이 필요한지에 따라 다른 양의 연료가 필요하기 때문에, 솔레노이드 스위치는 빠른 조정을 위해 연료 인젝터에 가깝게 배치되어야합니다.이를 통해 연료 효율을 향상시키고 오염을 줄이며 엔진을 원활하게 작동시킵니다.

산업 및 전기 응용

솔레노이드 스위치는 산업, 공장 및 전기 시스템에서도 중요합니다.액체, 가스 또는 기계적 움직임의 흐름을 제어하여 기계 및 기타 시스템이 제대로 작동하도록 도와줍니다.

• 밸브 제어 시스템 : 많은 산업에서 솔레노이드 스위치는 액체 또는 가스의 흐름을 제어하기 위해 밸브 근처에 배치됩니다.예를 들어, 수처리 공장에서는 물 공급을 통제하는 데 도움이됩니다.석유 정유소에서는 석유 흐름을 관리합니다.밸브 근처의 배치는 빠르고 정확하게 작동하여 누출이나 오버플로를 방지합니다.

• 자동화 시스템 : 공장에서 솔레노이드 스위치는 종종 자동 제어가 필요한 기계 근처에 배치됩니다.예를 들어, 로봇 암, 컨베이어 벨트 및 기타 이동 부품을 제어하는 ​​데 도움이됩니다.솔레노이드 스위치는 이러한 기계에 가깝게 배치함으로써 빠르게 작동하는 데 도움이되고 생산 공정에서 오류 또는 둔화의 위험을 줄일 수 있습니다.

• 가정 기기 : 세탁기, 식기 세척기 및 냉장고와 같은 많은 가정 기기는 솔레노이드 스위치를 사용합니다.세탁기에서는 물 밸브를 열고 닫아 물 공급을 제어합니다.식기 세척기에서는 적시에 세제를 방출하는 데 도움이됩니다.냉장고에서 솔레노이드 스위치는 냉각 시스템을 조절하는 데 도움이됩니다.이 가전 제품 내부의 배치는 효율적으로 작동하고 에너지를 절약 할 수 있도록합니다.

전자 장치

솔레노이드 스위치는 많은 전자 장치에서도 사용됩니다.그들은 작은 기계적 움직임을 제어하여 장치가 제대로 작동하는지 확인하는 데 도움이됩니다.

• 프린터 : 프린터에서 솔레노이드 스위치는 프린트 헤드와 종이 피드의 움직임을 제어합니다.그들은 인쇄 헤드가 매끄럽게 움직이고 그 용지가 적시에 프린터에 공급되도록하는 데 도움이됩니다.이러한 움직이는 부품 근처에 솔레노이드 스위치를 배치하면 종이 잼을 방지하고 인쇄 품질이 향상됩니다.

• 자동 도어 잠금 장치 : 호텔, 사무실 및 자동차에 사용되는 많은 현대식 도어 잠금 장치는 솔레노이드 스위치를 사용합니다.이 솔레노이드는 잠금 장치 내부에 배치되며 잠금 및 잠금 해제를 제어하는 ​​데 도움이됩니다.누군가가 올바른 코드를 입력하거나 키 카드를 사용하면 솔레노이드 스위치가 잠금 장치 내부에서 작은 부분을 움직여 도어를 엽니 다.솔레노이드를 잠금 장치 안에 배치하면 보호를 받고 빠르고 안전하게 작동합니다.

솔레노이드 스위치의 기능

• 전기 흐름 제어 : 솔레노이드 스위치는 전원과 장치 사이의 전기 통과를 조절하여 효율적인 회로 활성화 및 시스템 보호를 보장합니다.내부 접점을 조정하여 전류의 흐름을 활성화하거나 방해하는 자기력을 사용하여 작동합니다.이 제어 된 작동은 전기 과부하를 방지하고 에너지 사용을 최적화하여 가정 회로에서 산업 기계에 이르기까지 다양한 응용 분야에서 솔레노이드 스위치가 중요합니다.

• 전기 부품을 보호 : 솔레노이드 스위치의 주요 기능 중 하나는 과도한 전류 흐름으로 인한 손상으로부터 전기 부품을 보호하는 것입니다.과부하가 발생하면 스위치가 회로를 빠르게 방해하여 과열을 방지하고 화재의 위험을 줄입니다.이 빠른 반응은 전기 시스템의 신뢰성을 향상시켜 장비가 기능을 유지하고 비용이 많이 드는 수리 또는 가동 중지 시간을 최소화 할 수 있도록합니다.

• 비상 전력 차단 : 솔레노이드 스위치는 전력을 차단하는 빠르고 효과적인 방법을 제공하여 장비 손상을 방지하고 부상의 위험을 줄입니다.이 기능은 비상 사태를 처리하기 위해 즉각적인 단절이 필요한 산업 시설, 의료 환경 및 전력 유통 시스템에서 좋습니다.빠른 전력 셧다운을 허용함으로써 솔레노이드 스위치는 안전을 유지하고 광범위한 손상을 방지하는 데 역할을합니다.

• 자동화 및 기계 제어 : 솔레노이드 스위치는 최신 자동화에 필수적이며 센서 및 컨트롤러로 완벽하게 작동하여 기계 작업을 조절합니다.로봇 공학, 생산 라인 및 스마트 인프라의 프로세스를 동기화하여 원활하고 효율적인 성능을 보장합니다.수동 개입의 필요성을 줄임으로써 이러한 스위치는 자동화 된 환경에서 생산성과 신뢰성을 향상시켜 정밀도와 속도에 의존하는 산업에 필요합니다.

• 자동차 응용 프로그램 : 자동차 산업에서 솔레노이드 스위치는 배터리를 점화 시스템에 연결하여 스타터 모터를 사용하므로 엔진을 시작하는 데 적합합니다.엔진 점화 외에도 변속기 제어, 연료 분사 및 보조 시스템을 포함한 다른 차량 기능에도 기여합니다.전기 흐름을 관리하는 능력은 매끄럽고 효율적인 차량 작동을 보장하여 성능과 안전을 모두 향상시킵니다.

• 현대적인 기능 : 솔레노이드 스위치에는 다양한 응용 프로그램에 적응할 수있는 고급 기능이 장착되어 있습니다.그들은 원격으로 통제하여 위험하거나 접근하기 어려운 지역에서 안전한 작동을 허용 할 수 있습니다.그들의 고속 반응 능력은 빠른 활성화 및 비활성화를 보장하며, 이는 시간에 민감한 상황에서 중요합니다.내구성을 위해 설계된 솔레노이드 스위치는 빈번한 사용과 가혹한 조건을 견딜 수있어 긴 수명을 제공 할 수 있습니다.그들은 맞춤형 디자인으로 제공되므로 다양한 산업, 자동차 및 자동화 요구에 적합합니다.

솔레노이드 스위치의 유형

솔레노이드 스위치는 다양한 유형으로 제공되며, 각각은 유체 또는 가스의 흐름을 제어하는 ​​방법에 따라 특정 응용 분야를 위해 설계되었습니다.이 섹션에서는 다양한 유형의 솔레노이드 스위치를 탐색합니다.

파일럿 작동 솔레노이드 밸브

파일럿 작동 솔레노이드 밸브는 파일럿 밸브로 알려진 작은 보조 밸브를 사용하여 더 큰 메인 밸브의 개구부 및 닫기를 제어하는 ​​솔레노이드 스위치 유형입니다.이 설계를 통해 밸브는 최소한의 전력으로 더 높은 압력과 더 큰 유량을 처리 할 수 ​​있습니다.솔레노이드 코일이 활력을 주면 파일럿 밸브를 활성화하여 유체 나 공기가 메인 밸브를 이동하도록 지시합니다.이 밸브는 산업 기계 및 자동 제조 공정과 같은 유압 및 공압 시스템에 사용됩니다.압력을 효율적으로 조절하는 능력은 에너지 절약과 신뢰성이 중요한 응용 분야에서 인기있는 선택이됩니다.

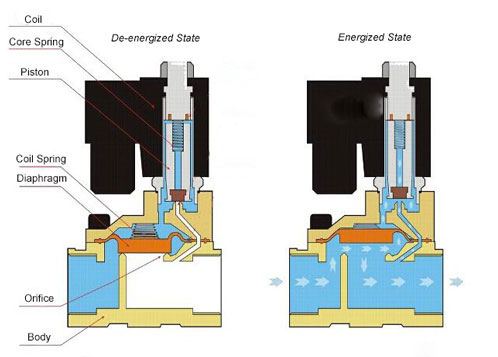

그림 4. 파일럿 작동 솔레노이드 밸브

파일럿 작동 솔레노이드 밸브의 주요 장점 중 하나는 고압 시스템을 제어하면서 전력 소비량이 낮은 상태로 작동하는 능력입니다.파일럿 밸브는 대부분의 작업을 수행하기 때문에 솔레노이드 코일 자체는 강한 자기력을 생성하여 에너지 사용 및 열 축적을 줄일 필요가 없습니다.그러나 이러한 밸브는 올바르게 작동하기 위해 최소 압력 차이가 필요합니다. 즉, 압력이 매우 낮거나 변동하는 시스템에는 적합하지 않을 수 있습니다.이러한 제한에도 불구하고, 이들은 수처리 공장, 관개 시스템 및 산업 자동화 효율성, 내구성 및 대량의 유체를 정밀하게 처리 할 수있는 능력으로 인해 널리 사용됩니다.

양방향 솔레노이드 밸브

양방향 솔레노이드 밸브는 두 개의 포트를 사용하여 액체 또는 가스의 흐름을 제어하는 ​​간단한 유형의 솔레노이드 스위치입니다. 하나는 유체가 들어가고 다른 하나는 종료 할 예정입니다.이 밸브는 정상적으로 열리거나 정상적으로 닫히는 (NC) 일 수 있습니다. 즉, 전원이 공급되지 않을 때 유체가 자유롭게 흐르거나 활성화 될 때까지 닫힌 상태로 유지할 수 있습니다.솔레노이드 코일에 전기가 공급되면 밸브 내부의 플런저 또는 다이어프램을 움직여 통로를 열거 나 닫는 자기장을 생성합니다.이 밸브는 엔진의 물 공급 시스템, 의료 기기 및 연료 제어를 포함한 다양한 산업에서 널리 사용되며, 이는 높은 정확도로 유체 흐름을 조절합니다.

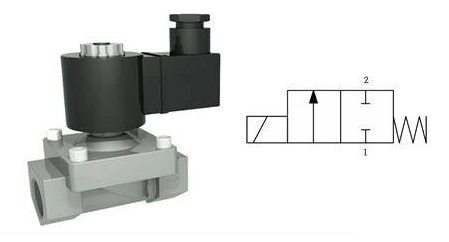

그림 5. 양방향 솔레노이드 밸브

양방향 솔레노이드 밸브의 이점 중 하나는 유체와 가스의 이동을 제어하는 ​​데있어서의 다양성과 신뢰성입니다.그들은 개방 또는 폐쇄 된 두 개의 상태 만 가지고 있기 때문에 유지 관리 및 운영이 비교적 간단합니다.액체 또는 가스의 정확한 제어가 필요한 자동 관개 시스템, 세탁기 및 냉장 장치와 같은 응용 분야에서 종종 발견됩니다.그러나 올바른 유형의 양방향 솔레노이드 밸브를 선택하는 것은 작동 압력, 온도 및 제어되는 유체 유형과 같은 요소에 따라 다릅니다.그들의 간단한 디자인, 빠른 응답 시간 및 다양한 조건에서 기능하는 능력은 많은 산업 및 가정 시스템에서 귀중한 구성 요소가됩니다.

AC 라미네이트 솔레노이드

AC 라미네이트 솔레노이드는 전류 (AC) 응용 분야를 위해 특별히 설계된 솔레노이드 스위치 유형입니다.얇은 금속 시트로 만들어진 라미네이트 코어를 특징으로하여 에디 전류로 인한 전기 에너지 손실을 줄이는 데 도움이됩니다.이 솔레노이드는 산업 기계, 전기 릴레이 및 대규모 자동화 시스템과 같은 고출력 응용 분야에서 널리 사용됩니다.코일에 AC 전압이 적용될 때, 솔레노이드는 플런저 또는 전기자를 움직이는 강한 자기장을 생성하여 스위치의 기계적 움직임 또는 활성화를 가능하게한다.AC 전력이 사이클에서 변동하기 때문에 라미네이트 코어는 열 축적 및 에너지 폐기물을 줄임으로써 꾸준한 작동을 유지하는 데 도움이됩니다.

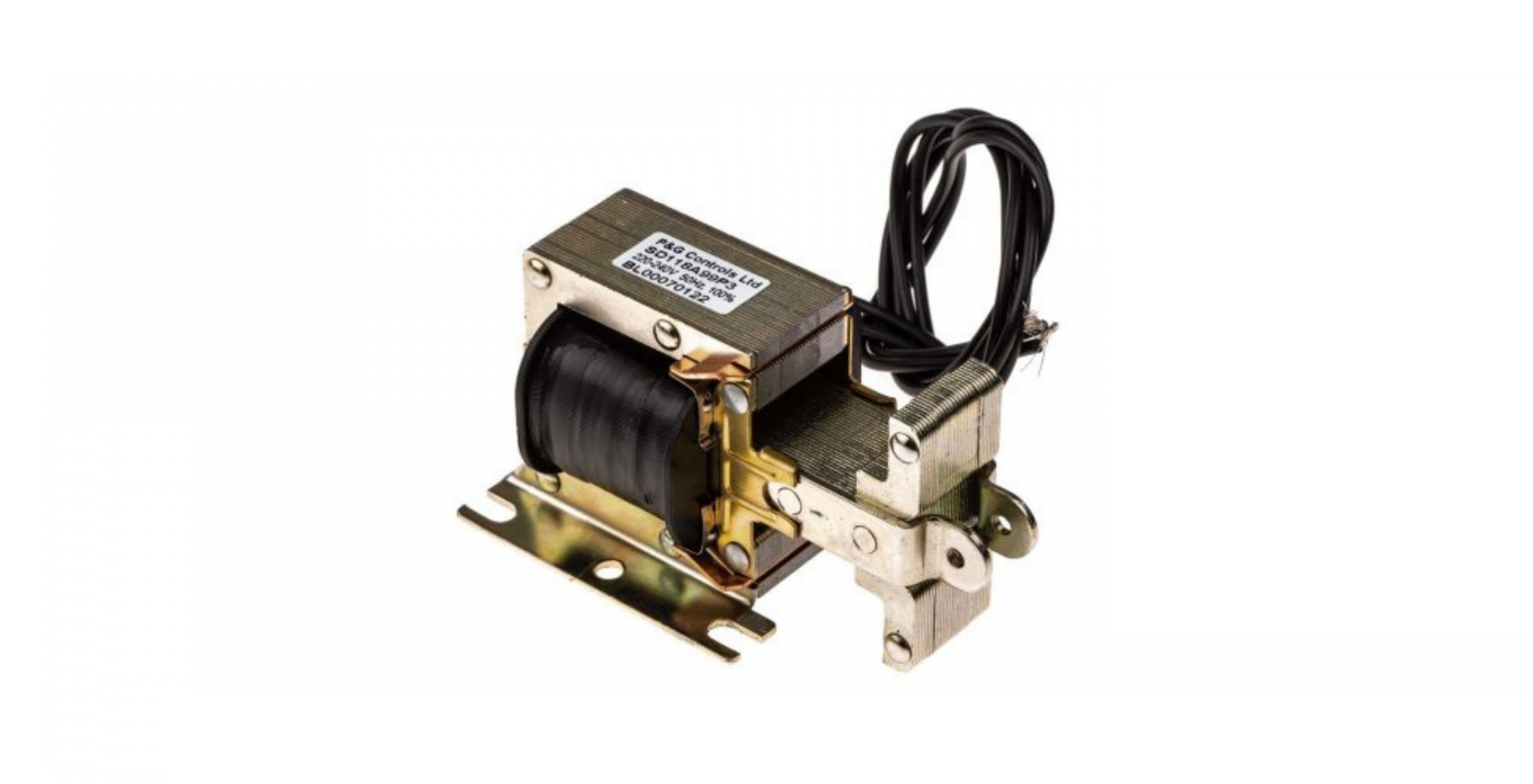

그림 6. AC 라미네이트 솔레노이드

AC 라미네이트 솔레노이드의 가장 큰 장점 중 하나는 효율을 유지하면서 높은 전기 하중을 처리하는 능력입니다.그들의 설계는 전력 손실을 최소화하여 지속적인 또는 고주파수 운영에 적합합니다.이 솔레노이드는 자판기, 전자기 잠금 및 산업용 컨베이어 시스템과 같은 응용 분야에서 일반적으로 발견됩니다.그러나 교대 주기로 인해 윙윙 거리는 소리가 발생할 수 있으며, 이는 민감한 환경에서 추가적인 축축 조치가 필요할 수 있습니다.그럼에도 불구하고, 그들의 내구성, 효율성 및 높은 전류를 관리하는 능력은 전기 및 기계적 응용을 요구하는 데 선호되는 선택이됩니다.

선형 솔레노이드

선형 솔레노이드는 전기 에너지를 직선 (선형) 모션으로 변환하는 전자기 스위치의 한 유형입니다.그것은 금속 코어 주위의 코일과 움직일 수있는 플런저로 구성됩니다.전류가 코일을 통과하면 플런저를 당기거나 밀어내어 움직임을 만듭니다.이 솔레노이드는 로봇 팔, 도어 잠금, 의료 기기 및 산업 자동화 시스템과 같은 정확하고 제어 된 모션이 필요한 응용 분야에서 널리 사용됩니다.직접적인 기계적 운동을 생성하는 능력은 많은 전자 기계 시스템에서 유용합니다.

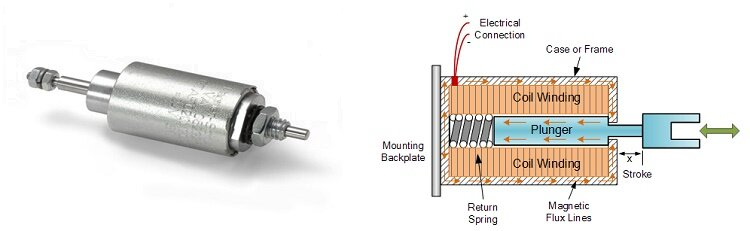

그림 7. 선형 솔레노이드

선형 솔레노이드의 이점 중 하나는 최소한의 기계적 구성 요소로 빠르고 정확하게 작동하는 능력입니다.공간이 제한된 응용 분야에서 종종 사용됩니다.활성화 될 때 플런저가 움직이는 방향에 따라 푸시 또는 당김 작업을 위해 설계 될 수 있습니다.그러나, 유압 또는 공압 액추에이터와 비교하여 제한된 힘 출력과 같은 몇 가지 제한이 있습니다.그럼에도 불구하고, 그들의 신뢰성, 제어 용이성 및 빠른 응답 시간은 빠르고 정확한 움직임이 필요한 응용 프로그램에 인기있는 선택입니다.

3 방향 솔레노이드 밸브

3 방향 솔레노이드 밸브는 세 가지 다른 포트 사이의 유체 또는 가스의 흐름을 제어하도록 설계된 특수 유형의 솔레노이드 스위치입니다.이 밸브는 두 개의 별도의 유체를 하나의 출구에 혼합하거나 단일 유체 흐름을 두 개의 다른 경로로 우회시킬 수 있습니다.유체 흐름을 효율적으로 지시하거나 결합 해야하는 HVAC (가열, 환기 및 에어컨) 시스템, 의료 장비 및 산업 자동화에 일반적으로 사용됩니다.솔레노이드가 활성화되면 내부 메커니즘은 유체가 특정 경로를 통과 할 수 있도록 이동하여 액체 또는 가스 분포를 제어하는 ​​유연성을 제공합니다.

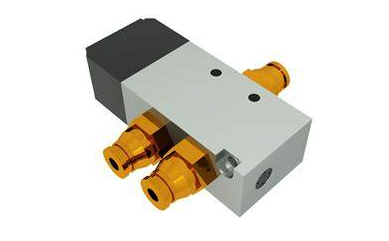

그림 8. 3 방향 솔레노이드 밸브

3 방향 솔레노이드 밸브의 주요 장점 중 하나는 복잡한 유체 관리 시스템을 단순화하는 능력입니다.여러 개의 별도 밸브를 사용하는 대신 단일 3 방향 밸브는 더 큰 효율과 더 적은 구성 요소로 동일한 기능을 수행 할 수 있습니다.이 밸브는 정상적으로 닫히고 일반적으로 열린 상태 및 범용을 포함하여 다른 구성으로 제공되며, 이는 에너지가 없을 때 밸브가 어떻게 작동하는지 결정합니다.공기 압축기, 연료 분사 시스템 및 관개 제어와 같은 응용 분야에서 널리 사용됩니다.정밀하게 다중 유체 경로를 조절하는 능력은 많은 산업에서 귀중한 구성 요소가됩니다.

4 방향 솔레노이드 밸브

4 방향 솔레노이드 밸브는 공압 및 유압 시스템에 주로 사용되는보다 복잡한 유형의 솔레노이드 스위치입니다.유체 입력 용 2 개, 출력 용 2 개는 4 개의 포트를 특징으로합니다.이 밸브는 일반적으로 이중 작용 실린더 또는 양방향 모터의 제어가 필요한 응용 분야에서 사용됩니다.활성화되면 솔레노이드는 유체 또는 공기를 다른 경로로 지시하여 기계가 앞으로 이동하고 역방향으로 이동할 수 있도록합니다.이로 인해 기계적 운동의 정확한 제어가 필요한 제조, 건축 및 자동화와 같은 산업에서 중요합니다.

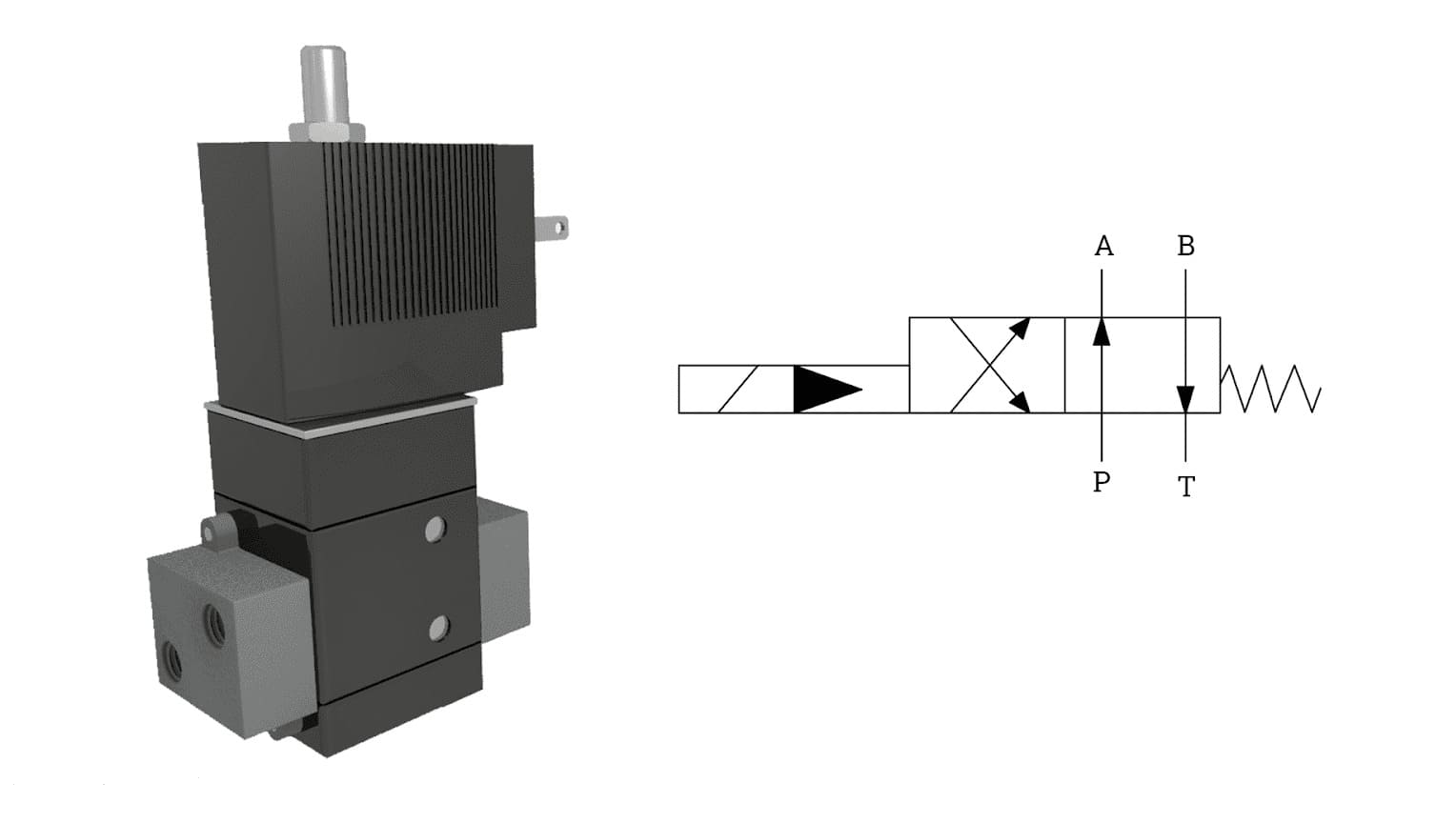

그림 9. 4 방향 솔레노이드 밸브

4 방향 솔레노이드 밸브의 가장 큰 이점 중 하나는 복잡한 압력 및 흐름 관리 작업을 처리하는 능력입니다.그들은 종종 로봇 시스템, 에어 브레이크 및 산업 프레스에서 발견되며, 부드럽고 제어 된 움직임이 필요합니다.이 밸브는 적용에 따라 단일 솔레노이드 (스프링 리턴) 또는 이중 솔레노이드 (래칭)로 구성 될 수 있습니다.그들은 매우 효율적이지만 누출 또는 오작동을 방지하기 위해 신중한 설치 및 유지 보수가 필요합니다.다중 방향 흐름을 제어하는 ​​능력은 최신 유체 제어 시스템에서 훌륭한 구성 요소를 만듭니다.

직접-작용 솔레노이드 밸브

직접 활용 솔레노이드 밸브는 외부 압력과 독립적으로 작동하는 솔레노이드 스위치의 한 유형으로 압력 차동이 필요하지 않고 유체 또는 가스 흐름을 직접 제어합니다.파일럿 작동 밸브와 달리이 밸브는 솔레노이드 코일의 자기력을 사용하여 플런저를 움직여 밸브를 열거 나 닫습니다.이를 통해 저압 또는 진공 시스템에서 작업 할 수있어 의료 기기, 가스 흐름 제어 및 소규모 유체 조절에 적합합니다.전기 신호에 신속하게 반응하기 때문에 즉시 온/오프 제어가 필요한 응용 분야에 이상적입니다.

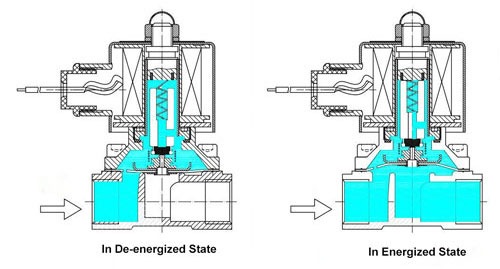

그림 10. 솔레노이드 밸브 직접 활성화

Direct-Acting Solenoid 밸브의 장점 중 하나는 광범위한 작동 조건에서의 신뢰성입니다.외부 압력에 의존하지 않기 때문에 실험실 장비 및 연료 전달 시스템과 같은 제로 압력 시스템에서도 기능 할 수 있습니다.그러나 전자기력에만 의존하기 때문에 파일럿 운영 밸브, 특히 고 유량 응용 분야에서 더 많은 전력을 소비 할 수 있습니다.그럼에도 불구하고 정확한 유체 및 가스 제어가 필요한 산업에서 정확성, 응답 성 및 다양성 사용.

전자기 솔레노이드의 유형

다양한 유형의 전자기 솔레노이드는 구조 및 작동 원리에 따라 특수 기능을 수행하도록 설계되었습니다.일부 솔레노이드는 직접적인 기계적 작동에 중점을 두는 반면 다른 솔레노이드는 유체 나 가스의 흐름을 조절합니다.다음 섹션에서는 이러한 솔레노이드를 더 자세하게 탐색하여 원칙, 응용 및 장점을 설명합니다.

전자기 솔레노이드

전자기 솔레노이드는 전기 기계 장치를 선형 기계적 운동으로 변환하는 전자 기계 장치입니다.그것은 전류로 전류로 가입 할 때 플런저 또는 전기자를 움직이는 자기장을 생성하는 금속 코어 주위의 와이어 상처 코일로 구성됩니다.이 메커니즘은 정확한 모션 제어가 필요한 자동화 기계, 도어 잠금 및 산업용 로봇 공학을 포함한 다양한 응용 분야에서 널리 사용됩니다.전자기 솔레노이드의 다양성은 기계적 연결을 작동시키고, 전자기 클러치 및 브레이크를 사용하고, 솔레노이드 밸브를 통한 유체 흐름을 제어하는 ​​것과 같은 여러 기능을 제공 할 수 있습니다.빠른 응답 시간과 정확한 움직임을 제공하는 능력은 현대 자동화 및 전자 기계 시스템에서 매우 중요합니다.

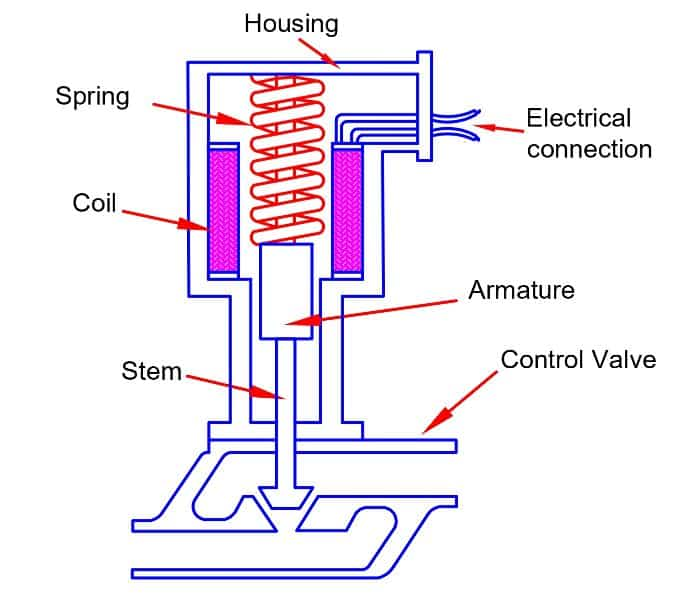

그림 11. 제어 밸브 시스템의 전자기 솔레노이드 액추에이터

기본적인 작동 외에도 전자기 솔레노이드는 릴레이 또는 스위치 역할을함으로써 전기 회로 제어에 역할을합니다.전력 분배 및 자동차 시스템에서는 전기 회로의 통제 된 참여 및 분리를 가능하게하여 과부하를 방지하고 안전을 보장합니다.또한 프린터 메커니즘 제어에서 엔진에서 연료 인젝터 활성화에 이르기까지 다양한 프로세스를 자동화하는 데 도움이되는 전자 제품에서도 기능합니다.설계 및 의도 된 기능에 따라 전자기 솔레노이드는 각각 다른 기계적 이점을 제공하는 푸시 타입, 풀 형 또는 로타리 솔레노이드로 구성 될 수 있습니다.그들의 효율성, 내구성 및 적응성은 많은 현대 기술 시스템의 핵심 구성 요소가되어 수많은 산업 분야에서 자동화, 효율성 및 신뢰성을 향상시킵니다.

전자기 클러치 스위치

전자기 클러치 스위치는 전자기력을 통해 클러치를 참여 시키거나 풀어 효율적인 전력 전송을 용이하게하는 특수 솔레노이드 기반 구성 요소입니다.전류가 적용되면 생성 된 자기장은 클러치 플레이트를 유치하여 구동 및 구동 구성 요소 사이의 토크 전달이 가능합니다.이 유형의 스위치는 자동차 응용 프로그램에 유용하며, 직접 기계적 힘이 필요하지 않고 클러치의 참여를 제어하여 원활한 기어 이동에 도움이됩니다.또한 산업용 컨베이어 시스템, 섬유 기계 및 농업 장비에 일반적으로 사용되므로 운동 및 토크 분포에 대한 정확한 제어를 보장합니다.전통적인 기계적 클러치와 비교하여 전자기 클러치 스위치는 더 빠른 응답 시간과 부드러운 전환을 제공하여 기계식 마모를 줄이고 장비 수명을 확장합니다.

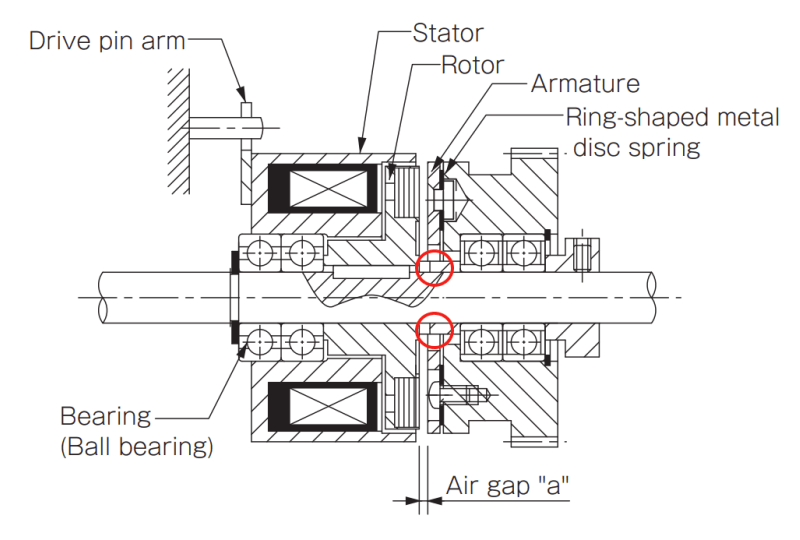

그림 12. 전자기 클러치 메커니즘의 단면도

기계 효율을 향상시키는 것 외에도 전자기 클러치 스위치는 에너지 절약 및 운영 안전 개선에 기여합니다.전력 변속기를 즉시 참여시키고 분리함으로써 이러한 스위치는 자동화 된 고속 기계에서 불필요한 에너지 소비를 방지합니다.CNC 기계 및 자동 조립 라인과 같은 복잡한 시스템에서 전자기 클러치 스위치는 센서 및 컨트롤러와 협력하여 성능을 최적화합니다.최소한의 마모로 고속 작업을 처리하는 능력은 빈번한 클러치 참여 및 분리가 필요한 응용 프로그램에 이상적입니다.또한 최신 스마트 제어 시스템에 통합하면 원격 및 자동화 된 운영이 가능하여 산업 환경에서 생산성과 안전성을 향상시킵니다.

전자기 브레이크 스위치

전자기 브레이크 스위치는 모션 제어 시스템의 구성 요소로서 전자기력을 통해 효율적이고 정확한 제동을 제공합니다.자기장을 생성하는 전자기를 활성화하여 제동 성분을 끌어들이거나 격퇴하여 움직이는 부분을 효과적으로 멈추거나 느리게합니다.이 유형의 제동 시스템은 엘리베이터, 크레인 및 자동화 된 산업용 기계에서 널리 사용됩니다.전통적인 마찰 기반 제동 시스템과 달리 전자기 브레이크는 직접 기계적 접촉을 제거하여 제동 성분의 수명을 연장하여 마모를 줄입니다.지연없이 즉각적인 제동 액션을 제공하는 능력은 응용 프로그램 안전 및 정밀도에 이상적입니다.

전자기 브레이크 스위치의 장점 중 하나는 다른 운영 요구 사항에 대한 적응성입니다.이 스위치는 실패 애플리케이션을 위해 설계 될 수 있으며, 전력 고장의 경우 브레이크가 자동으로 작동하여 철도 운송 및 로봇 암과 같은 시스템의 안전성이 향상됩니다.전자기 브레이크는 전자 제어 시스템과 통합되어 시간 조건에 따라 프로그래밍 가능한 정지 거리 및 가변 제동력을 허용 할 수 있습니다.이것은 정확한 모션 제어를 위해 자동화 및 로봇 공학에 유용합니다.운송, 제조 또는 중장비에 사용 되든 전자기 브레이크 스위치는 신뢰할 수 있고 효율적인 제동 수단을 제공하여 유지 보수 비용을 줄이고 시스템 성능을 향상시킵니다.

솔레노이드 밸브 스위치

솔레노이드 밸브 스위치는 밸브 메커니즘의 움직임을 제어하기 위해 전류를 사용하여 파이프 라인의 유체 또는 가스 흐름을 조절하는 특수 전자기 장치입니다.에너지가 활성화되면 솔레노이드 코일은 플런저 또는 다이어프램을 움직이는 자기장을 생성하여 밸브를 열거 나 닫아 유체의 흐름을 허용하거나 차단합니다.이 스위치는 액체 및 가스 흐름에 대한 정확한 제어를 위해 수처리, 화학 가공, HVAC 시스템 및 의료 장비와 같은 산업에서 널리 사용됩니다.수동 밸브와 달리 솔레노이드 밸브 스위치는 빠르게 작동하며 원격으로 제어 될 수 있으므로 관개 시스템, 화재 억제 시스템 및 연료 전달 시스템과 같은 응용 분야에서 자동화를 가능하게합니다.

솔레노이드 밸브 스위치의 가장 큰 장점 중 하나는 최소한의 기계식 마모로 매우 효율적이고 안정적인 유체 제어를 제공하는 능력입니다.플런저를 제외하고 직접적인 기계적 움직임없이 기능하기 때문에 유지 보수가 적고 더 긴 운영 수명을 제공합니다.솔레노이드 밸브는 일반적으로 열리고 일반적으로 닫히고 굵은 구성을 포함하여 다양한 유형으로 제공되므로 다양한 응용 분야에 맞게 사용자 정의 할 수 있습니다.예를 들어, 의료 기기에서 솔레노이드 밸브는 인공 호흡기의 산소 흐름을 조절하여 환자 안전을 보장합니다.마찬가지로 자동차 응용 분야에서는 엔진 성능을 최적화하기 위해 연료 분사를 제어합니다.빠른 응답 시간, 안정성 및 디지털 제어 시스템과의 통합은 Solenoid 밸브 스위치를 최신 자동화 유체 제어 시스템에서 중요한 구성 요소로 만듭니다.

점화 스위치

점화 스위치는 내연 기관의 구성 요소로, 점화 시스템에 전력을 공급함으로써 엔진의 시작 시퀀스를 시작하는 것을 담당합니다.스위치가 회전하면 점화 코일을 활성화하여 엔진 실린더의 공기 연료 혼합물을 발화하는 데 필요한 고전압 스파크를 생성합니다.이 스위치는 또한 연료 펌프, 스타터 모터 및 ECU (Electronic Control Unit)와 같은 다른 차량 구성 요소에 대한 전력 분배를 제어합니다.자동차 애플리케이션에서 점화 스위치는 액세서리 모드, 점화 온 및 시작을 포함한 여러 위치로 설계되어 운전자의 입력에 따라 제어 전력 분배가 가능합니다.주요 FOB, 고정제 및 푸시 버튼 시작 시스템과 같은 보안 기능과의 통합은 차량 안전을 향상시키고 무단 사용을 방지합니다.

자동차 외에도 점화 스위치는 오토바이, 보트, 잔디 깎기 및 산업 발전기를 포함한 다양한 엔진에서 사용됩니다.현대 차량 에서이 스위치는 전자식 점화 시스템으로 발전하여 효율성을 향상시키고 배출량을 줄이며 전반적인 성능을 향상시킵니다.일부 고급 점화 스위치에는 RFID 또는 생체 인식 기술이 통합되어 공인 사용자 만 엔진을 시작할 수 있습니다.또한 점화 스위치는 온도 변동 및 진동을 포함한 가혹한 환경 조건을 견딜 수 있도록 설계되어 장기간에 걸쳐 신뢰할 수있는 작동을 보장합니다.차량과 기계가 더욱 발전함에 따라 디지털 시스템 및 스마트 기술과 통합되어 보안과 편의성을 향상시켜 점화 스위치가 계속 발전하고 있습니다.

솔레노이드 스위치의 작동 원리

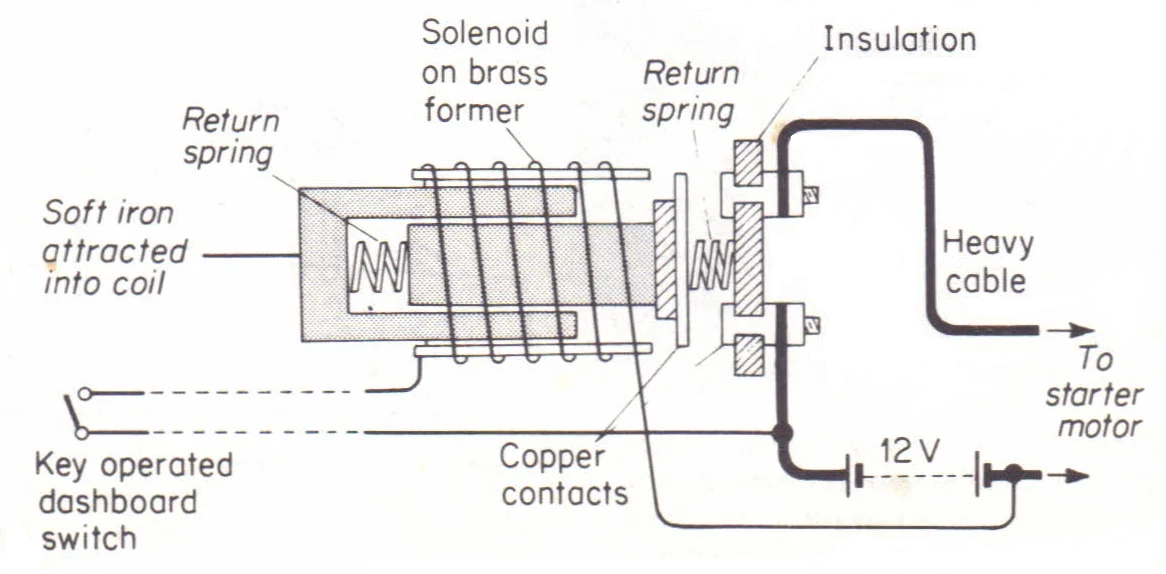

에이 솔레노이드 스위치 사용합니다 자기 회로의 전기 흐름을 제어합니다.스위치 내부의 와이어 코일을 통해 전기가 흐르면 자기장이 생성됩니다.이 자기장은 플런저라고 불리는 작은 금속 조각을 그쪽으로 당깁니다.플런저가 움직일 때 스위치 접점을 함께 밀어 회로를 닫고 전기가 통과 할 수 있습니다.이 과정은 빠르고 매끄럽게 발생하여 솔레노이드 스위치를 전기 장치를 켜고 끄는 안정적인 방법으로 만듭니다.자기장의 강도는 코일을 통해 흐르는 전기의 양에 따라 달라지며 스위치의 설계는 사용될 때마다 효율적으로 작동하도록합니다.

전원이 꺼지면 자기장이 사라지고 플런저는 원래 위치로 다시 이동합니다.솔레노이드 스위치 내부의 작은 스프링은 플런저를 뒤로 밀어내는 데 도움이되며, 이는 전기 접점을 열고 전기 흐름을 멈추게합니다.이 간단한 움직임을 통해 스위치는 수동 노력없이 회로를 신속하게 켜고 끌 수 있습니다.솔레노이드 스위치는 너무 빠르게 작동하기 때문에 자동차 엔진, 산업용 기계 및 전기 시스템과 같이 빠르고 반복되는 스위칭이 필요한 곳에서 일반적으로 사용됩니다.솔레노이드 스위치 내부의 부품은 수천 번의 사용 후에도 오랫동안 지속되므로 스위치가 너무 빨리 마모되지 않고 계속 제대로 작동하도록합니다.

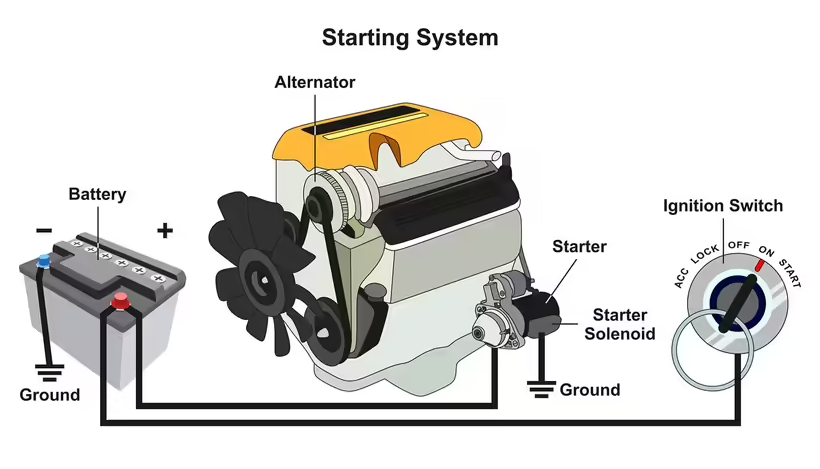

그림 13. 자동차 시작 시스템에서 스타터 솔레노이드의 전기 작동

솔레노이드 스위치는 작은 전기 신호가 훨씬 더 큰 전기 신호를 제어 할 수 있기 때문에 많은 전기 시스템의 중요한 부분입니다.따라서 작은 스위치가 강력한 모터 또는 기타 대형 전기 장치를 활성화하기 위해 작은 스위치가 필요한 기계 및 차량에 유용합니다.스파크 나 물리 마모없이 회로를 켜고 끄는 기능은 솔레노이드 스위치를 기존의 기계 스위치보다 더 안전하고 효율적으로 만듭니다.시간이 지남에 따라 솔레노이드 스위치 설계의 개선으로 인해 내구성이 뛰어나고 조용하며 에너지를 절약 할 수 있습니다.간단한 초인종이든 복잡한 산업용 기계에서 솔레노이드 스위치는 전기 시스템을 매끄럽고 자동으로 작동시키는 역할을합니다.

솔레노이드 스위치를 올바르게 배선하는 방법은 무엇입니까?

배선 공정을 시작하기 전에 재료를 모아서 매끄럽고 안전한 설치를 보장하십시오.당신은 필요할 것입니다 솔레노이드 스위치, 시스템에 연결되는 구성 요소이고 전원배터리 또는 적절한 전기 공급과 같은.에이 제어 스위치 또는 릴레이 솔레노이드를 활성화하려면 필요합니다.또한 와이어 및 커넥터 안전한 전기 연결 및 와이어 스트리퍼 와이어에서 단열재를 제거합니다.노출 된 연결을 보호하고 단락을 방지하려면 사용하십시오 전기 테이프 또는 열 수축 튜브.마지막으로, a 멀티 미터 선택적이지만 연결을 마무리하기 전에 전압 및 연속성을 점검하는 데 적극 권장됩니다.

1 단계 : 솔레노이드 터미널을 식별하십시오

솔레노이드 스위치에는 일반적으로 여러 말단이 있으며, 이는 솔레노이드의 유형에 따라 다를 수 있습니다.공통 단자에는 전원 입력 단자 (종종 B+ 및 접지로 표시됨)가 포함되며 전원에 연결됩니다.스위치 또는 릴레이로부터 활성화 신호를 수신하는 제어 단자;그리고 일부 응용 분야에서는 커넥 티드 구성 요소 (예 : 스타터 모터)에 전원을 보냅니다.터미널 위치를 확인하려면 항상 Solenoid의 배선도 또는 사용자 설명서를 참조하십시오.

2 단계 : 전원을 연결하십시오

배터리 또는 전원 공급 장치의 양수 (+) 전원 와이어를 솔레노이드의 주 전원 터미널에 부착하십시오.그런 다음 네거티브 (-) 파워 와이어를 솔레노이드의 접지 터미널에 또는 해당되는 경우 시스템의 섀시에 직접 연결하십시오.전원이 손상을 피하기 위해 솔레노이드의 전압 요구 사항 (예 : 12V, 24V)과 일치하는지 확인하십시오.

3 단계 : 제어 신호를 연결하십시오

간단한 수동 스위치를 사용하는 경우 스위치의 한쪽 끝을 솔레노이드의 제어 단자에 연결하고 다른 쪽 끝을 양수 전원 공급 장치에 연결하십시오.릴레이를 사용하는 경우 솔레노이드의 제어 단자를 릴레이 출력에 연결하고 릴레이 입력을 스위치에 연결하십시오.추가 접지 연결이 필요한 시스템의 경우 솔레노이드 제어 회로에서 섀시 또는 배터리 접지에 접지선을 부착하십시오.

4 단계 : 모든 연결을 보호하십시오

솔레노이드 설계에 따라 크림프 터미널, 납땜 또는 나사 터미널과 같은 적절한 커넥터를 사용하여 모든 와이어가 단단히 연결되어 있는지 확인하십시오.전압 방울과 시스템 고장으로 이어질 수 있으므로 느슨한 연결을 방지하십시오.

5 단계 : 솔레노이드 시스템을 테스트하십시오

전원을 다시 연결하고 제어 스위치를 활성화하십시오.클릭 소리를 들으십시오. 솔레노이드가 매력적임을 나타냅니다.솔레노이드가 모터 또는 다른 성분에 연결된 경우 올바르게 작동하는지 확인하십시오.솔레노이드가 예상대로 활성화되지 않으면 멀티 미터를 사용하여 다른 단자에서 전압을 점검하십시오.

6 단계 : 전선을 절연하고 보호합니다

전기 테이프를 감싸거나 노출 된 와이어에 열 수축 튜브를 사용하여 단락을 방지하십시오.손상을 피하기 위해 전선을 움직이는 부품이나 열원에서 멀어지게하십시오.설치의 경우 추가 안전을 위해 와이어 직기 또는 도관을 사용하십시오.

솔레노이드 스위치의 장점

솔레노이드 스위치는 빠른 운영, 오래 지속되는 성능 및 힘든 환경 조건을 견딜 수있는 능력을 제공하기 때문에 많은 산업에서 널리 사용됩니다.

빠른 운영과 장수

솔레노이드 스위치의 주요 장점 중 하나는 거의 즉시 켜고 끄는 능력입니다.이 빠른 응답 시간은 자동차 점화 시스템, 산업용 기계 및 가정용 기기와 같이 자주 전환 해야하는 응용 분야에서 훌륭합니다.반복적 인 사용으로 인해 빠르게 마모 될 수있는 전통적인 기계 스위치와 달리 솔레노이드 스위치는 마찰과 기계식 마모를 최소화하도록 설계되었습니다.이를 통해 수명을 연장하여 상업 및 주거용 응용 프로그램 모두에 더 내구성이 뛰어나고 비용 효율적인 옵션이됩니다.솔레노이드 스위치는 기존 스위치에 비해 움직이는 부품이 적기 때문에 유지 보수가 적습니다.즉, 빈번한 수리 나 교체에 대해 걱정하지 않고 장기 용도로 의존 할 수 있습니다.에너지 소비의 효율성은 또한 전력 사용을 줄이는 것이 우선 순위 인 응용 프로그램에 매력적인 선택입니다.

가혹한 조건에서 내구성

많은 솔레노이드 스위치는 극한 환경에서도 안정적으로 작동하도록 만들어졌습니다.그들은 종종 방진 및 방수 케이싱과 같은 보호 기능을 제공하여 야외 환경, 산업 작업장 및 수준이 높은 수준의 수분 또는 먼지가있는 지역에서 작동 할 수 있습니다.일부 솔레노이드 스위치도 폭발 방지되므로 폭발의 위험이 높은 화학 식물, 광업지 및 오일 정유소와 같은 위험한 위치에서 안전하게 사용할 수 있습니다.진동, 온도 변동 및 화학 물질 노출을 견딜 수있는 능력으로 인해 중대한 기계 및 실외 전기 시스템에 적합합니다.이 내구성은 솔레노이드 스위치가 도전적인 조건에서도 효과적으로 수행하여 오작동 및 시스템 고장의 위험을 줄이게합니다.

작고 가벼운 디자인

솔레노이드 스위치의 또 다른 장점은 작고 가벼운 설계입니다.작은 크기를 사용하면 자동차 전기 시스템, 휴대용 장비 및 소형 기계와 같은 공간이 제한되는 장치에 쉽게 통합 할 수 있습니다.이 기능은 크기와 체중을 최소화하는 것이 효율성 향상과 사용 편의성을위한 우선 순위 인 현대 기술에서 중요합니다.솔레노이드 스위치는 가볍기 때문에 설치된 시스템에 불필요한 무게를 추가하지 않습니다. 이는 항공, 자동차 설계 및 로봇 공학과 같은 응용 분야에서 유리합니다. 전반적인 무게를 줄이면 성능과 에너지 효율성을 향상시킬 수 있습니다.단순한 디자인을 통해 설치가 쉽게 설치하여 설정 및 유지 보수에 필요한 시간과 노력을 줄입니다.

솔레노이드 스위치의 한계

솔레노이드 스위치는 많은 장점을 제공하지만 특정 응용 프로그램을 선택할 때 고려해야 할 특정 제한 사항도 있습니다.이러한 한계에는 열 축적, 제한된 기계적 기능, 고출력 소비, 전자기 간섭 및 환경 감도와 관련된 문제가 포함됩니다.

열 축적

솔레노이드 스위치의 주요 과제 중 하나는 장기간 작동 할 때 열을 생성한다는 것입니다.솔레노이드는 기능을 위해 전류에 의존하기 때문에 연속 활성화는 과도한 열 축적을 유발할 수 있습니다.이 열은 효율을 감소시켜 솔레노이드의 수명을 단축 시키거나 주변 구성 요소의 성능에 영향을 줄 수 있습니다.솔레노이드가 연장 된 지속 시간에 관여 해야하는 응용 분야에서는 과열을 방지하고 최적의 성능을 유지하기 위해 방열판, 환기 시스템 또는 간헐적 근무주기와 같은 추가 냉각 솔루션이 필요할 수 있습니다.

제한된 힘과 뇌졸중

솔레노이드는 기계적 운동을 생성하도록 설계되었지만 힘과 움직임을 생성하는 능력은 제한적입니다.솔레노이드가 가질 수있는 힘의 양은 크기, 코일 강도 및 전원 공급 장치에 따라 다르지만, 이러한 요인이 최적화하더라도 솔레노이드는 높은 힘 출력 또는 확장 운동 (스트로크 길이)이 필요한 응용 분야에 적합하지 않을 수 있습니다.이렇게하면 무거운 하중, 큰 기계적 변위 또는 연속 밀고 밀고 당기는 동작과 관련된 작업에 덜 효과적입니다.이러한 경우, 유압 또는 공압 시스템과 같은 대체 액추에이터가 더 적절할 수 있습니다.

고전력 소비

솔레노이드 스위치가 오랫동안 참여 해야하는 응용 분야에서는 지속적인 전원 공급 장치가 필요합니다.이 일정한 에너지 수요는 높은 전력 소비로 이어질 수있어 솔레노이드가 배터리 구동 또는 에너지에 민감한 시스템에서 덜 효율적입니다.이 문제를 완화하기 위해 활성화 중에만 전력이 필요한 래칭 솔레노이드를 사용하거나 PWM (Pulse-Width Modulation)과 같은 에너지 절약 기술을 구현하여 기능을 유지하면서 전력 추첨을 줄입니다.

전자기 간섭 (EMI)

작동 중에 솔레노이드는 자기장을 생성하여 근처의 전자 장치 및 회로를 방해 할 수 있습니다.이 전자기 간섭 (EMI)은 민감한 장비, 특히 섬세한 센서, 통신 시스템 또는 정밀 전자 장치가있는 환경에서 오작동을 일으킬 수 있습니다.이러한 효과를 최소화하기 위해, 솔레노이드 스위치는 시스템 내에 올바르게 배치되어야하며, 금속 인클로저 또는 페라이트 코어와 같은 차폐 기술을 사용하여 원치 않는 자기장을 포함하고 간섭을 줄일 수 있습니다.

환경 민감도

많은 솔레노이드 스위치가 내구성을 위해 제작되었지만 극심한 환경 조건은 여전히 ​​성능과 수명에 영향을 줄 수 있습니다.높은 습도, 먼지, 먼지 또는 극심한 온도에 노출되면 시간이 지남에 따라 부식, 효율 감소 또는 기계적 고장을 유발할 수 있습니다.산업 환경, 실외 응용 분야 또는 가혹한 환경, 보호 인클로저, 비바람에 견디는 코팅 또는 수분 및 오염 물질에 대한 내성이 향상된 특수 설계된 솔레노이드가 안정적인 작동을 보장하기 위해 필요할 수 있습니다.

일반적인 솔레노이드 스위치 문제 및 문제 해결

솔레노이드 스위치는 많은 전기 및 기계 시스템에서 중요한 구성 요소이지만 다른 장치와 마찬가지로 시간이 지남에 따라 작동 문제를 경험할 수 있습니다.이러한 일반적인 문제를 이해하고 문제를 해결하는 방법을 아는 것은 솔레노이드 스위치의 수명을 연장하고 작동하는 시스템의 효율성을 유지하는 데 도움이 될 수 있습니다.

일반적인 문제

솔레노이드 스위치가 발생할 수있는 몇 가지 일반적인 문제가 있으며, 각각 다른 원인과 성능에 영향을 미칩니다.이러한 문제를 인식하면 근본 원인을 진단하고 적절한 솔루션을 찾는 데 도움이 될 수 있습니다.

• 재설정 실패 : 활성화 후 솔레노이드 스위치가 원래 위치로 돌아 오지 못할 수 있습니다.이 문제는 과도한 전류가 코일 권선을 손상시켜 적절한 기능을 방지하는 코일 소진으로 인해 발생할 수 있습니다.또 다른 가능한 원인은 용접 접촉입니다. 이는 과도한 열 또는 장기간 사용으로 인해 솔레노이드 퓨즈 내부의 전기 접촉이 함께 발생할 때 발생합니다.스위치 내부의 먼지 나 잔해와 같은 기계적 장애물은 솔레노이드가 잼을 일으켜 재설정을 방지 할 수 있습니다.

• 약한 흡입력 : 솔레노이드 스위치가 필요한만큼 강하게 당겨지지 않으면 전기 접촉, 손상된 코일 또는 내부 결함으로 인한 것일 수 있습니다.시간이 지남에 따라 전기 접촉은 반복적 인 사용으로 인해 저하 될 수 있으며, 전도도가 좋지 않고 효율이 감소 할 수 있습니다.손상된 코일은 전자기력이 부족하여 솔레노이드가 제대로 참여하지 못하게 할 수 있습니다.스프링이나 군단과 같은 내부 구성 요소는 마모되거나 잘못 정렬되어 솔레노이드의 효과적으로 기능하는 능력을 더욱 줄일 수 있습니다.

• 지연된 기어 분리 : 자동차 스타터 시스템과 같은 응용 분야에서 솔레노이드 스위치는 활성화 후 빠르게 분리되어야합니다.이 프로세스에 지연이있는 경우, 내부 구성 요소가 약화 된 마모 된 스프링 또는 장기간 사용 때문일 수 있습니다.시간이 지남에 따라 솔레노이드의 기계적 부분은 탄력성을 잃어서 느리게 분리 할 수 ​​있습니다.이 문제는 관련 구성 요소에 대한 추가 부담을 유발하여 조기 마모 및 잠재적 시스템 고장으로 이어질 수 있습니다.

• 활성화 문제 : 때로는 솔레노이드 스위치가 완전히 활성화되지 않을 수 있습니다.이는 분리 또는 부식 된 와이어와 같은 전기 고장, 전압 공급 불충분 또는 제어 회로 결함으로 인해 발생할 수 있습니다.고착 또는 잘못 정렬 된 내부 구성 요소와 같은 기계적 문제는 적절한 참여를 방지 할 수 있습니다.솔레노이드가 올바른 전기 신호를받지 않거나 자유롭게 움직일 수없는 경우 의도 한대로 작동하지 않으므로 전체 시스템에서 성능 문제가 발생합니다.

• 과열 및 노이즈 : 작동 중에 지나치게 뜨거워지는 솔레노이드 스위치는 잘못된 전압 공급, 내부 저항 축적 또는 기계식 마찰이 발생할 수 있습니다.솔레노이드가 정격 용량보다 높은 전압에서 작동하면 과열되어 잠재적으로 코일 소진으로 이어질 수 있습니다.마찬가지로, 솔레노이드 내부의 느슨하거나 마모 된 구성 요소는 윙윙 거리는 소리 나 클릭과 같은 비정상적인 소음을 생성 할 수 있으며 부적절한 기능을 나타냅니다.이러한 문제는 솔레노이드의 수명을 줄일 수 있으며 추가 손상을 방지하기 위해 즉각적인주의가 필요할 수 있습니다.

• 유체 누출 : 유체의 흐름을 제어하는 ​​솔레노이드 밸브에서 누출은 내부 마모, 손상된 씰 또는 먼지 및 잔해로 인한 오염으로 인한 일반적인 문제입니다.내부 밀봉 구성 요소가 시간이 지남에 따라 저하되면 밸브가 제대로 닫히지 않아 누출이 발생할 수 있습니다.먼지 또는 작은 입자와 같은 오염 물질은 또한 밸브의 밀봉을 형성하는 능력을 방해하여 효율성을 줄이고 잠재적으로 다른 연결된 구성 요소에 손상을 일으킬 수 있습니다.

문제 해결 및 솔루션

솔레노이드 스위치 문제의 적절한 문제 해결에는 결함이있는 구성 요소를 검사, 테스트 및 수리하는 체계적인 접근 방식이 포함됩니다.이러한 문제를 조기에 해결하면보다 광범위한 손상을 방지하고 솔레노이드 스위치가 계속 효율적으로 작동하도록하는 데 도움이 될 수 있습니다.

• 검사 및 테스트 : 결함이있는 솔레노이드 스위치를 문제 해결하는 첫 번째 단계는 전기 및 기계적 구성 요소를 철저히 검사하는 것입니다.배선 연결을 느슨하거나 닳거나 부식 된 와이어를 확인하는 것은 솔레노이드가 올바른 전압을 수신하는지 확인해야합니다.멀티 미터는 전기 저항을 측정하고 솔레노이드 코일이 제대로 작동하는지 확인하는 데 사용될 수 있습니다.전기 고장이있는 경우 손상된 와이어를 수리 또는 교체하면 문제가 해결 될 수 있습니다.

• 접촉 유지 보수 : 솔레노이드 스위치 내부의 전기 접점이 작동에 중요한 역할을하므로 정기 유지 보수가 고장을 방지하는 데 중요합니다.접촉이 더러워 지거나 부식되거나 마모되면 성능이 약하거나 솔레노이드의 완전한 실패로 이어질 수 있습니다.적절한 전기 접촉 클리너로 접촉을 청소하면 적절한 전도도를 회복하는 데 도움이 될 수 있습니다.연락처가 심하게 손상되거나 마모 된 경우 신뢰할 수있는 작동을 위해 교체해야 할 수도 있습니다.

• 구성 요소 교체 : 솔레노이드 스위치가 수리 할 수없는 내부 손상을 입은 경우 결함이있는 구성 요소를 교체하는 것이 최상의 솔루션 일 수 있습니다.코일이 연소되면 내부 스프링이 깨지거나 솔레노이드 몸체가 갈라지면 이러한 부품을 수리하려고 시도하는 것은 효과적이지 않을 수 있습니다.원래 사양과 일치하는 새로운 솔레노이드 스위치를 설치하면 시스템이 제대로 작동하고 추가 합병증을 피할 수 있습니다.정기적 인 예방 유지 관리 및 적시 교체는 솔레노이드 스위치를 장기간 최적의 작업 조건으로 유지하는 데 도움이 될 수 있습니다.

솔레노이드 스위치의 응용

솔레노이드 스위치는 빠르게 작동하고 오랫동안 지속되며 힘든 조건을 처리 할 수 ​​있기 때문에 많은 기계와 전기 시스템의 중요한 부분입니다.그들은 전자기 코일을 사용하여 작은 금속 조각을 내부로 움직이는 자기장을 만들어 전기 회로를 켜거나 끄는 자입니다.이 능력은 산업용 기계, 가정 기기 및 자동차와 같은 많은 영역에서 유용하게 만듭니다.솔레노이드 스위치는 전류 전류를 안전하고 효율적으로 제어하여 빠르고 안정적인 스위칭이 필요한 시스템의 핵심 구성 요소가됩니다.그들은 높은 전력 수준으로 작동하도록 설계되었으며 오랫동안 지속되기 때문에 정확하고 신뢰할 수있는 전기 제어가 필요한 현대 기술에 사용됩니다.기술이 향상됨에 따라 솔레노이드 스위치는 고급 기계에서 계속 더 큰 역할을 수행하여 다양한 산업에서 더 유용합니다.

모터 제어

솔레노이드 스위치는 공장 장비에서 가전 제품 및 자동차에 이르기까지 많은 기계의 모터 방향을 시작, 중지 및 변경하는 데 도움이되기 때문에 모터 제어에서 매우 중요합니다.그들은 전기 회로를 빠르게 연결하고 분리하여 모터를 부드럽고 효율적으로 실행할 수 있습니다.이 스위치는 종종 켜지거나 끄는 모터의 빈번한 스위칭을 처리하도록 만들어졌습니다.또한 먼지 및 방수 설계와 같은 보호 기능이있어 먼지, 수분 및 극한 온도로 인한 손상을 방지합니다.이 보호는 솔레노이드 스위치와 모터의 수명을 연장하는 데 도움이됩니다.과열 및 단락과 같은 전기 문제를 방지함으로써 솔레노이드 스위치는 모터 시스템을 안전하게 유지하고 오랫동안 실행합니다.이로 인해 기계가 빈번한 유지 보수 없이도 안정적으로 작동 해야하는 산업에서 사용합니다.

조명 제어

솔레노이드 스위치는 조명을 쉽게 켜고 끄고 밝기 수준을 조정하여 조명 시스템에서 중요한 역할을합니다.이들은 에너지 효율을 향상시키고 조명을보다 편리하게 만들기 위해 가정, 사무실 및 대형 건물에서 일반적으로 사용됩니다.스마트 기술과 결합하면 솔레노이드 스위치는 조명을 자동화하여 모션 센서, 타이머 또는 리모콘을 기반으로 조명을 켜거나 끄는 데 도움이됩니다.이것은 에너지 폐기물을 줄이고 조명 시스템을보다 친숙하게 만듭니다.사무실 및 창고와 같은 장소에서 솔레노이드 스위치는 대규모 조명 그룹을 제어하여 필요할 때만 작동하도록합니다.이 스위치는 많은 스위칭주기를 통해 지속되도록 설계되었으므로 유지 보수가 거의 필요하지 않으며 장기적으로 전기 절약에 기여합니다.조명 시스템을 효율적으로 관리하는 능력은 비용 효율적이고 에너지 절약 솔루션을 찾고있는 주택 소유자와 비즈니스 모두에게 귀중한 도구입니다.

에어컨 제어

솔레노이드 스위치는 에어컨 (AC) 시스템에서도 장치가 켜거나 끄는 시점을 제어하고 온도 설정을 조정하기 위해 사용됩니다.그들은 온도 조절 장치 및 제어 시스템과 함께 AC가 올바르게 작동하는지 확인하여 에너지를 절약하면서 편안한 실내 온도를 유지하는 데 도움이됩니다.이 스위치를 사용하면 AC 장치가 실온에 따라 냉각 레벨 조정과 같은 변화에 빠르게 응답 할 수 있습니다.대형 건물, 공장 및 사무실 공간에서 솔레노이드 스위치는 여러 AC 장치를 효율적으로 관리하여 에너지를 낭비하지 않고 적절한 양의 냉각을 제공합니다.또한 습도 및 먼지와 같은 가혹한 조건을 견딜 수 있도록 만들어져 장기적인 사용에 신뢰할 수 있습니다.쉽게 분해하지 않고 높은 전기 하중을 처리 할 수 ​​있기 때문에 솔레노이드 스위치는 현대적이고 에너지 효율적인 냉각 시스템에 적합한 선택입니다.

결론

솔레노이드 스위치는 많은 현대 장치의 핵심으로 간단하고 효과적인 방식으로 전기를 제어 할 수있는 강력한 솔루션을 제공합니다.이 안내서 전체에서, 우리는 모터 제어 및 에어컨 관리를 포함하여 많은 영역에서 이러한 스위치가 가장 좋은 방법을 보았습니다.그들은 빠르게 일하고 오래 지속되며 힘든 환경을 처리 할 수 ​​있습니다.비록 너무 뜨거워 지거나 많은 힘을 사용하는 것과 같은 단점이 있지만 지속적인 개선으로 인해 더욱 유용합니다.솔레노이드 스위치는 기계와 장치가 원활하고 효율적으로 실행되도록하는 데 중요합니다. 오늘날의 기술과 산업의 주요 부분이됩니다.
