슬라이드 스위치 가이드: 작동 방식, 유형 및 회로 애플리케이션

이 기사에서는 슬라이드 스위치가 무엇인지, 회로에서 전기 흐름을 제어하는 데 어떻게 사용되는지 알아봅니다.기호, 내부 구조, 작동 원리를 이해하게 됩니다.또한 다양한 유형의 슬라이드 스위치, 전기 사양, 장점, 제한 사항 및 일반적인 응용 프로그램을 살펴봅니다.또한 슬라이드 스위치를 토글 및 패들 스위치와 비교하고 회로에 적합한 스위치를 선택하는 방법을 살펴봅니다.

카탈로그

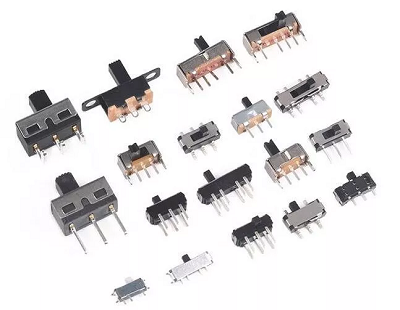

그림 1. 슬라이드 스위치

슬라이드 스위치란 무엇입니까?

슬라이드 스위치는 회로의 전류 흐름을 제어하는 ​​데 사용되는 소형 수동 전기 기계 스위치입니다.회로를 켜거나 끄거나 연결을 변경하기 위해 작은 슬라이더를 한 위치에서 다른 위치로 이동하여 작동합니다.슬라이드 스위치는 소형이고 조작이 쉽기 때문에 전자 장치, 회로 기판 및 제어 패널에서 흔히 볼 수 있습니다.간단한 슬라이딩 동작으로 수동으로 전력을 활성화하거나 비활성화할 수 있습니다.신뢰성과 심플한 디자인으로 인해 슬라이드 스위치는 가전제품, 전원 제어 장치, 소형 전자 모듈에 널리 사용됩니다.

슬라이드 스위치의 상징

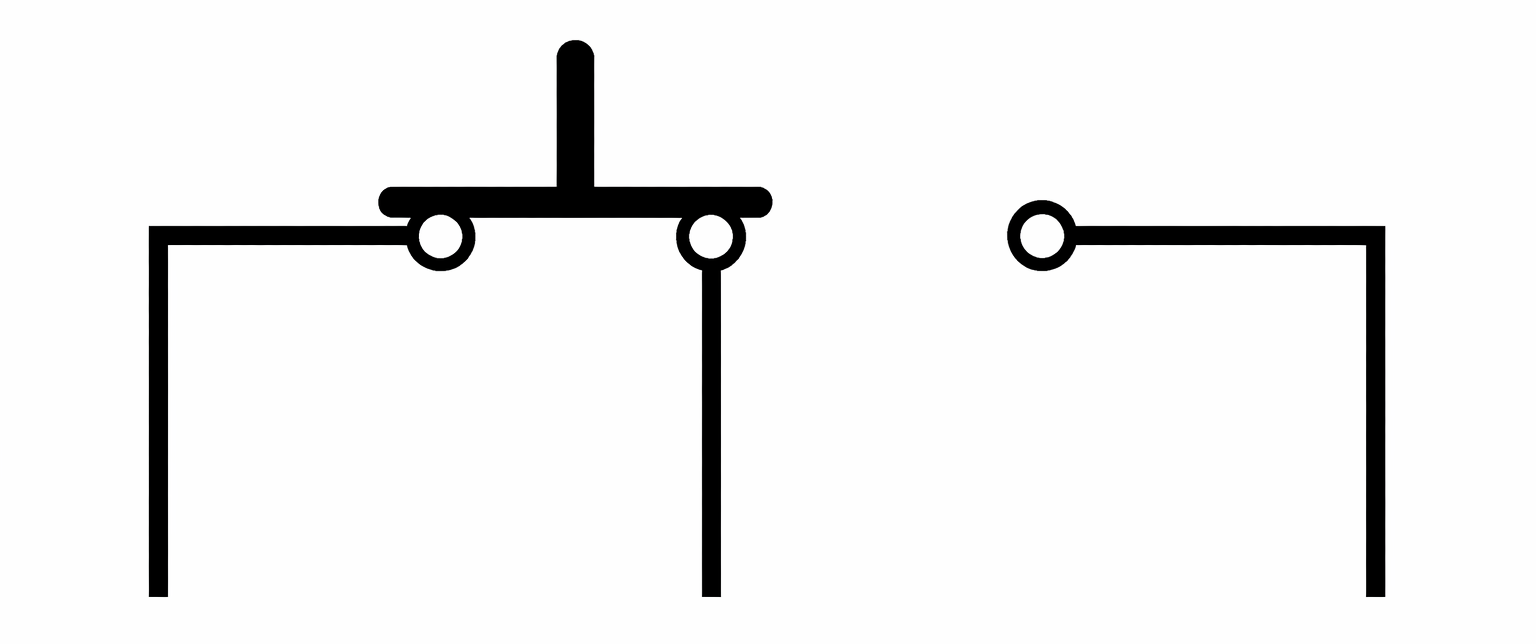

그림 2. 슬라이드 스위치 기호

전기 회로도에서 슬라이드 스위치 기호는 전기 회로를 열거나 닫는 데 사용되는 스위칭 장치를 나타냅니다.이 기호는 일반적으로 고정 연결 지점과 터미널 간의 전환 경로를 나타내는 이동 가능한 선으로 구성됩니다.이 다이어그램은 스위치가 회로의 여러 부분을 연결하는 방법을 이해하는 데 도움이 됩니다.정확한 기호는 다이어그램에 표시된 스위치 구성에 따라 약간 다를 수 있습니다.표준 회로도 기호를 사용하면 전자 설계 및 문제 해결 중에 회로 다이어그램이 명확하고 일관되며 쉽게 해석될 수 있습니다.

슬라이드 스위치의 구성

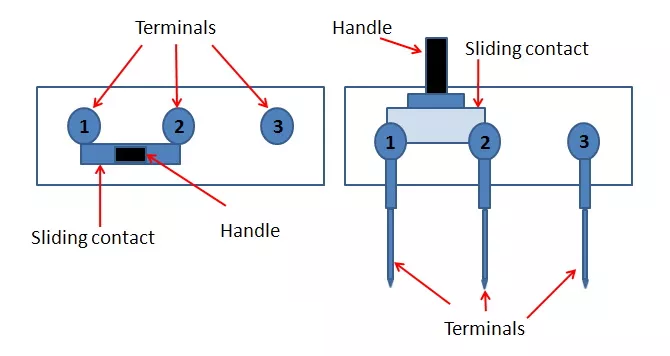

그림 3. 슬라이드 스위치 구성

• 핸들(슬라이더)

핸들은 손가락으로 움직이는 슬라이드 스위치의 외부 부분입니다.안전한 수동 조작을 보장하기 위해 일반적으로 플라스틱이나 내구성이 뛰어난 절연 재료로 만들어집니다.핸들은 고정된 경로를 따라 수평으로 이동하여 스위치 내부의 내부 접점 위치를 변경합니다.

• 슬라이딩 접점(이동접점)

슬라이딩 접점은 슬라이더 메커니즘에 부착된 이동식 전도성 부품입니다.일반적으로 단자 사이의 전기적 접촉이 양호하도록 금속으로 만들어집니다.이 구성 요소는 슬라이더가 움직일 때 서로 다른 접점을 통해 물리적으로 이동합니다.

• 터미널

터미널은 슬라이드 스위치를 전기 회로에 연결하는 금속 핀입니다.스위치 본체에서 확장되어 인쇄 회로 기판(PCB)에 납땜될 수 있습니다.각 단자는 스위치와 회로의 외부 배선 사이의 연결점 역할을 합니다.

• 주택

하우징은 슬라이드 스위치의 내부 구성 요소를 둘러싸서 보호하는 외부 케이싱입니다.기계적 강도와 절연성을 제공하기 위해 일반적으로 플라스틱이나 금속으로 만들어집니다.하우징은 내부 부품을 정렬된 상태로 유지하고 먼지, 손상 및 외부 간섭으로부터 부품을 보호합니다.

슬라이드 스위치의 작동 원리

슬라이드 스위치의 작동 원리는 내부 접점 간의 연결을 변경하는 슬라이딩 액추에이터의 움직임을 기반으로 합니다.슬라이더를 한쪽으로 밀면 내부 접점이 스위치 내부의 특정 단자에 맞춰집니다.이 정렬은 스위치 위치에 따라 전기 경로를 완성하거나 연결을 끊습니다.접점이 두 단자를 연결하면 전류가 회로를 통해 흐를 수 있습니다.슬라이더가 접점에서 멀어지면 회로 경로가 차단되고 전류 흐름이 중단됩니다.이 간단한 슬라이딩 동작을 통해 스위치는 회로의 전기적 상태를 수동으로 제어할 수 있습니다.이러한 간단한 메커니즘으로 인해 슬라이드 스위치는 많은 전자 시스템에서 안정적인 수동 제어를 제공합니다.

슬라이드 스위치의 종류

SPDT 슬라이드 스위치

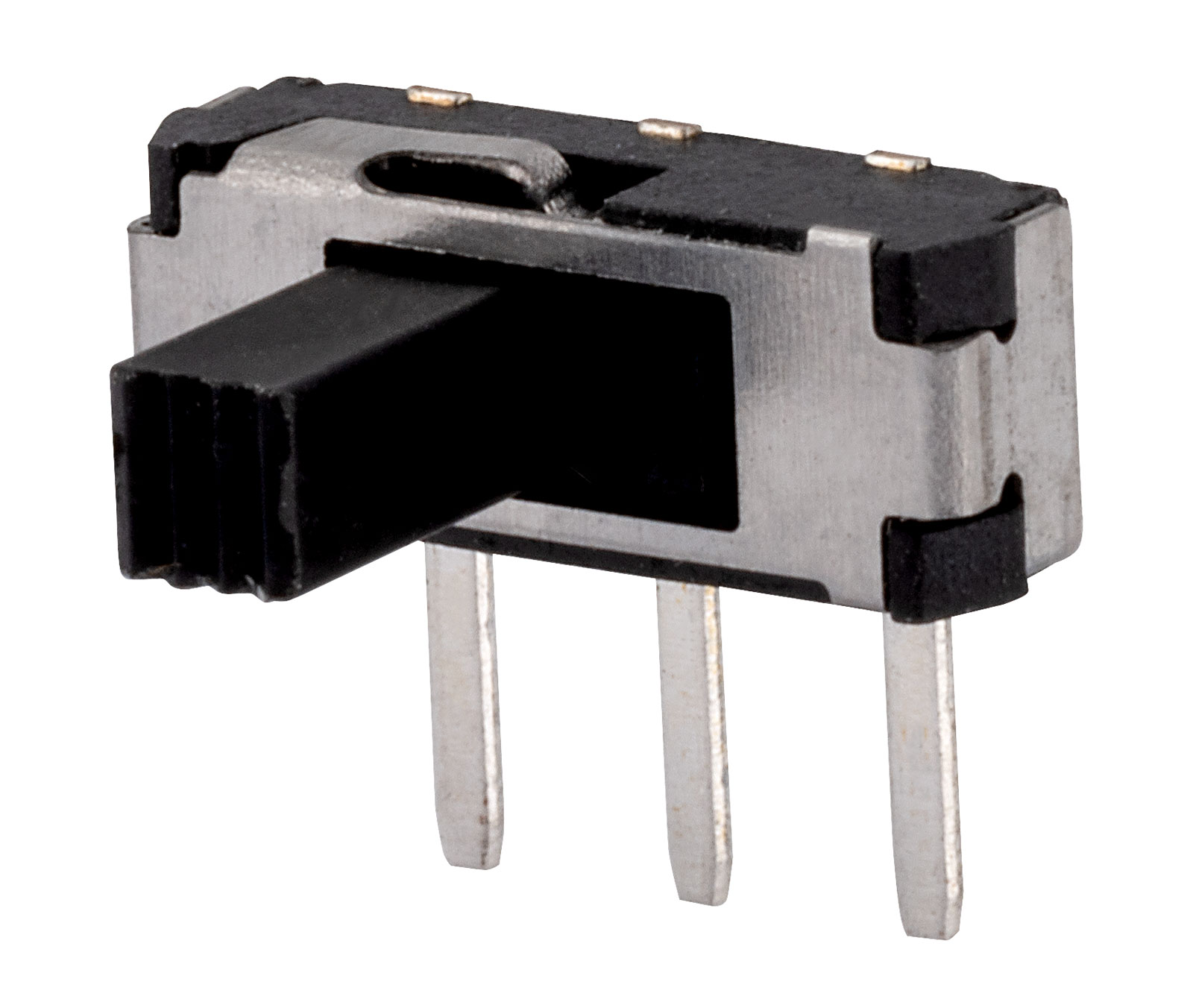

그림 4. SPDT 슬라이드 스위치

SPDT(Single Pole Double Throw) 슬라이드 스위치는 하나의 입력 단자를 두 개의 가능한 출력 단자 중 하나에 연결하는 스위치입니다.여기에는 서로 다른 두 연결 지점 사이를 미끄러질 수 있는 단일 이동 접점이 포함되어 있습니다.슬라이더가 한 위치로 이동하면 입력 단자가 첫 번째 출력 단자에 연결됩니다.슬라이더가 반대쪽으로 이동하면 연결이 두 번째 출력 터미널로 변경됩니다.이 스위칭 동작을 통해 단일 회로 경로를 두 개의 서로 다른 전기 경로 간에 리디렉션할 수 있습니다.그림에 표시된 설계는 슬라이딩 액추에이터가 움직일 때 단자 사이의 연결을 어떻게 변경하는지 보여줍니다.이러한 간단한 스위칭 배열로 인해 SPDT 슬라이드 스위치는 기본 신호 또는 회로 선택에 일반적으로 사용됩니다.

SPST 슬라이드 스위치

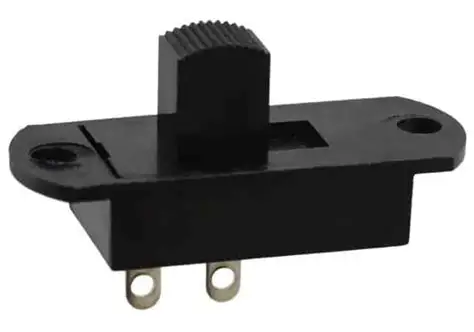

그림 5. SPST 슬라이드 스위치

SPST(Single Pole Single Throw) 슬라이드 스위치는 단일 전기 회로를 제어하는 데 사용되는 가장 간단한 유형의 슬라이드 스위치입니다.슬라이딩 동작으로 연결되거나 분리되는 하나의 입력 단자와 하나의 출력 단자가 있습니다.슬라이더가 ON 위치로 이동하면 내부 접점이 두 단자를 함께 연결합니다.슬라이더가 OFF 위치로 이동하면 접점이 분리되고 전기 경로가 끊어집니다.이 간단한 메커니즘은 전류에 대한 기본적인 ON/OFF 제어 역할을 합니다.그림에 표시된 구조는 연결을 제어하기 위해 슬라이더가 두 위치 사이를 이동하는 방법을 보여줍니다.단순성으로 인해 SPST 슬라이드 스위치는 간단한 전원 스위칭 기능에 널리 사용됩니다.

DPST 슬라이드 스위치

그림 6. DPST 슬라이드 스위치

DPST(Double Pole Single Throw) 슬라이드 스위치는 단일 슬라이딩 동작을 사용하여 두 개의 독립적인 회로를 동시에 제어하도록 설계되었습니다.여기에는 슬라이더가 작동될 때 함께 움직이는 두 개의 별도 내부 전환 경로가 포함되어 있습니다.슬라이더를 ON 위치로 밀면 두 회로가 동시에 연결됩니다.OFF 위치로 이동하면 두 연결이 동시에 열립니다.이 설계를 통해 두 개의 전기 라인을 단일 수동 제어로 함께 전환할 수 있습니다.그림에 표시된 구성은 하나의 슬라이딩 동작이 두 개의 내부 스위칭 경로에 어떻게 영향을 미치는지 보여줍니다.DPST 슬라이드 스위치는 두 회로를 동기화된 방식으로 함께 제어해야 할 때 일반적으로 사용됩니다.

DPDT 슬라이드 스위치

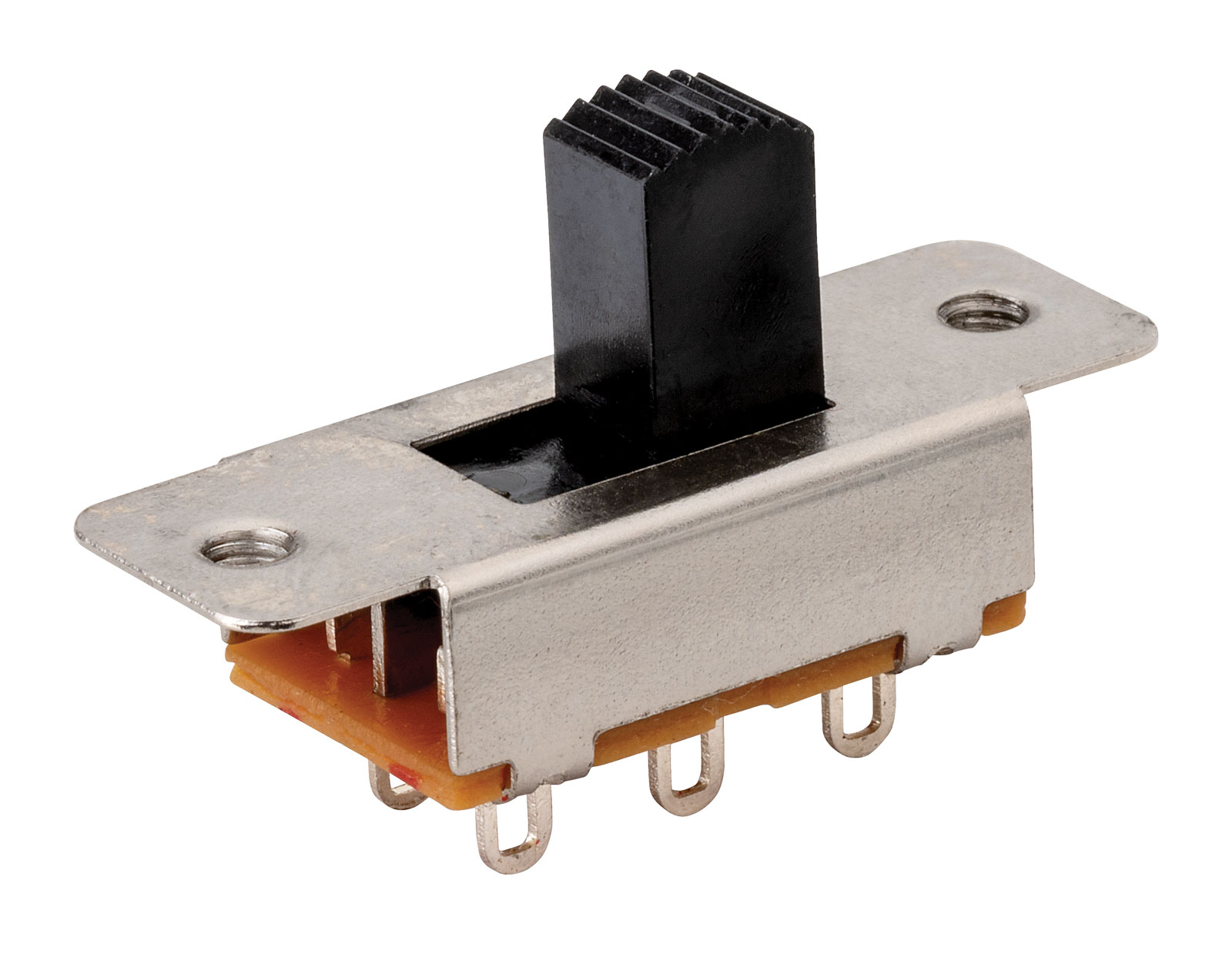

그림 7. DPDT 슬라이드 스위치

DPDT(Double Pole Double Throw) 슬라이드 스위치는 두 개의 개별 회로를 제어하고 두 개의 서로 다른 출력 경로 간에 각각을 전환할 수 있는 스위칭 장치입니다.여기에는 두 개의 극이 포함되어 있으며 각 극에는 두 개의 가능한 연결 지점이 있습니다.슬라이더가 움직이면 두 회로의 연결 위치가 동시에 변경됩니다.이를 통해 각 회로는 슬라이더 위치에 따라 두 개의 서로 다른 단자 경로를 번갈아 사용할 수 있습니다.그림에 표시된 스위칭 구조는 이 이중 스위칭 기능을 지원하기 위해 여러 단자가 어떻게 배열되어 있는지 보여줍니다.이러한 기능으로 인해 DPDT 슬라이드 스위치는 두 번의 동시 연결 변경이 필요한 회로에 대한 유연한 스위칭 제어를 제공합니다.

슬라이드 스위치의 전기적 사양

매개변수	사양
정격전압	소형 PCB 슬라이드 스위치의 경우 12V – 50V DC 일반 정격
현재 등급	스위치 크기 및 접점 설계에 따라 0.3A – 3A
접촉 저항	접점이 닫혀 있을 때 일반적으로 20mΩ 이하
절연저항	500V DC에서 ≥ 100MΩ
유전 강도	단자 간 1분간 500V – 1000V AC
작동 온도 범위	−20°C~+85°C 일반 작동 범위
기계적 수명	10,000 – 50,000 스위칭 주기
전기적 수명	정격 부하에서 5,000 – 10,000 스위칭 사이클
터미널 유형	PCB 스루홀 핀 또는 납땜 러그 단자
접촉 재료	은도금 구리 합금 또는 황동 접점
접촉 등급	50V DC에서 0.3A 또는 12V DC에서 3A(공통 정격)
스위칭력	100gf – 300gf 슬라이더 작동력
이동거리	위치 간 2mm – 4mm 슬라이더 이동
단열재	고온 열가소성 수지(UL94 V-0 등급)
터미널 간격	2.54mm – 5.08mm 표준 PCB 피치

슬라이드 스위치의 장점과 한계

슬라이드 스위치는 간단하고 저렴하며 사용하기 쉽다는 점에서 전자회로에 사용되지만, 몇 가지 한계도 있습니다.

슬라이드 스위치의 장점

• 간단한 수동 제어로 많은 전자 장치에서 슬라이드 스위치를 쉽게 작동할 수 있습니다.

• 크기가 작아 소형 회로 기판 및 휴대용 장비에 쉽게 장착할 수 있습니다.

• 제조원가가 낮아 대형 전자제품에 경제적이다.

• 명확한 ON/OFF 위치는 가시적인 스위칭 상태를 제공합니다.

• 안정적인 기계적 구조로 기본 회로에서 안정적인 스위칭 성능을 보장합니다.

• 표준 납땜 단자를 사용하여 인쇄 회로 기판에 쉽게 설치할 수 있습니다.

슬라이드 스위치의 한계

• 많은 스위칭 주기 후에 기계적 접점이 마모될 수 있습니다.

• 전자 또는 솔리드 스테이트 스위치에 비해 스위칭 속도가 제한되어 있습니다.

• 크기가 작으면 특정 설계에서는 수동 조작이 어려울 수 있습니다.

• 고전력 또는 고전류 스위칭 애플리케이션에는 적합하지 않습니다.

• 먼지나 습기에 노출되면 장기적인 스위칭 신뢰성에 영향을 미칠 수 있습니다.

슬라이드 스위치의 응용

1. 가전제품

슬라이드 스위치는 라디오, 스피커, 전자기기 등 소형 가전제품에 자주 사용됩니다.간단한 슬라이딩 동작으로 전원이나 기본 기능을 수동으로 제어할 수 있습니다.컴팩트한 크기로 인해 내부 공간이 제한된 장치에 이상적입니다.

2. 휴대용 전자기기

많은 휴대용 장치는 전원 제어 또는 모드 선택을 위해 슬라이드 스위치를 사용합니다.예로는 휴대용 전자기기, 배터리 구동 모듈, 소형 통신 장치 등이 있습니다.스위치는 장치가 켜져 있는지 꺼져 있는지를 나타내는 명확한 물리적 위치를 제공합니다.

3. 전자 장난감

슬라이드 스위치는 배터리로 작동되는 장난감에서 전원을 제어하거나 소리 및 조명 기능을 활성화하는 데 널리 사용됩니다.반복적인 수동 사용에 적합한 간단하고 내구성 있는 스위칭 솔루션을 제공합니다.크기가 작기 때문에 소형 장난감 하우징에도 잘 맞습니다.

4. 제어판

산업용 또는 전자 제어 패널에는 작동 모드를 선택하거나 특정 기능을 활성화하기 위한 슬라이드 스위치가 포함되는 경우도 있습니다.스위치는 설정을 수동으로 변경하는 명확하고 직접적인 방법을 제공합니다.간단한 조작으로 장비를 쉽게 제어할 수 있습니다.

5. DIY 전자공학과 프로토타이핑

슬라이드 스위치는 전자 프로젝트, 프로토타이핑 보드 및 개발 키트에 일반적으로 사용됩니다.테스트 및 실험 중에 회로 상태를 수동으로 제어할 수 있습니다.구조가 단순하여 맞춤형 전자 설계에 쉽게 통합할 수 있습니다.

6. 배터리 선택 회로

일부 전자 시스템은 슬라이드 스위치를 사용하여 회로 내의 배터리 소스를 연결하거나 연결을 끊습니다.이를 통해 소형 전자 장치의 전원을 수동으로 관리할 수 있습니다.슬라이딩 동작은 전력선 간의 연결을 제어하는 ​​간단한 방법을 제공합니다.

슬라이드 스위치 vs 토글 스위치 vs 패들 스위치

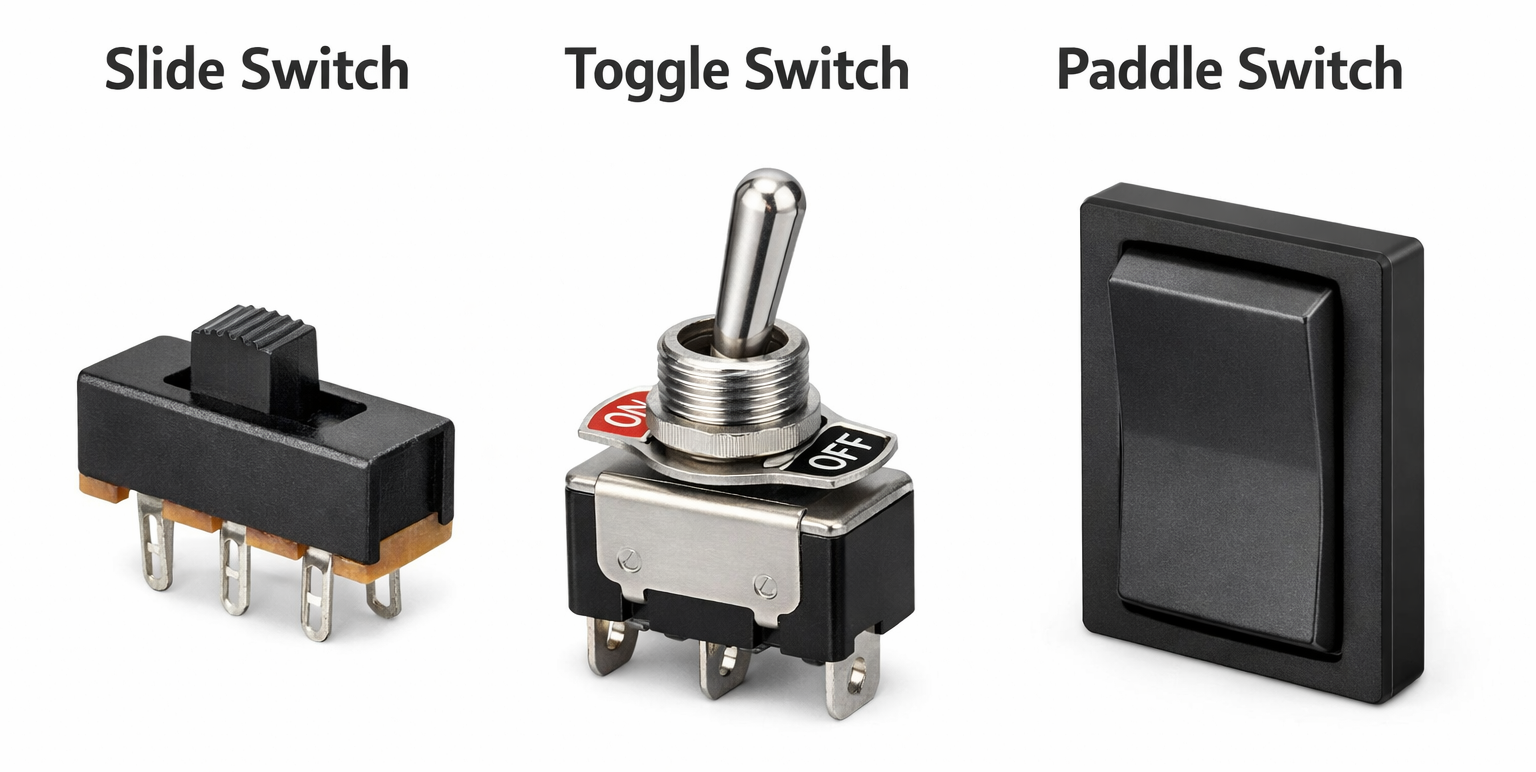

그림 8. 슬라이드 스위치, 토글 스위치, 패들 스위치

특징	슬라이드 스위치	토글 스위치	패들 스위치
작동 방식	슬라이딩 운동	레버 뒤집기 운동	평평한 패들 표면 누르기
사용자 상호작용	왼쪽 또는 오른쪽으로 슬라이드	레버를 위 또는 아래로 뒤집기	노를 밀어
기계 설계	컴팩트한 리니어 슬라이더	레버 기반 액추에이터	대형 플랫 액츄에이터
장착 스타일	PCB 또는 패널 마운트	패널 마운트	벽 또는 패널 마운트
크기	작고 컴팩트하다	M사이즈	더 커진 디자인
시각적 위치 표시기	슬라이더 위치 지우기	레버 방향은 상태를 나타냅니다.	패들 위치는 상태를 나타냅니다.
일반적인 제어	간단한 회로 제어	회로 전환 제어	조명 전원 제어
작동 용이성	간단한 슬라이딩 모션	레버 뒤집기가 필요함	간편한 프레스 조작
설치	종종 PCB에 납땜됨	패널 구멍을 통해 장착	벽면 플레이트에 설치됨
장치 통합	전자기기 내부에 사용	장비 패널에 사용	실내 제어 시스템에 사용됨
제어 정밀도	작은 회로에 적합	다양한 회로에 적합	수동 룸 제어용으로 설계됨
내구성	보통의 기계적 수명	일반적으로 강한 기계적 수명	자주 수동으로 사용하도록 설계됨
스위칭 스타일	선형 스위칭 동작	회전 레버 운동	누르기 기반 전환
일반적인 환경	전자제품 및 소형기기	산업 또는 장비 패널	주거 또는 건물 통제
시각 디자인	미니멀하고 컴팩트하다	기계식 및 노출형	현대적이고 평평한 표면

올바른 슬라이드 스위치를 선택하는 방법은 무엇입니까?

1. 전기 등급 결정

첫 번째 단계는 스위치가 사용될 회로의 필요한 전압 및 전류 레벨을 확인하는 것입니다.선택한 슬라이드 스위치에는 이러한 값을 안전하게 지원하는 전기 등급이 있어야 합니다.적절한 정격의 스위치를 선택하면 과열을 방지하고 안정적인 회로 작동을 보장할 수 있습니다.

2. 적절한 장착 유형 선택

슬라이드 스위치는 PCB 장착 또는 패널 장착과 같은 다양한 장착 스타일로 제공됩니다.장착 유형은 장치 또는 회로 기판의 기계적 설계와 일치해야 합니다.올바르게 장착하면 스위치가 단단히 고정되고 작동 중에 안정적으로 작동합니다.

3. 스위치 크기와 치수를 고려하십시오.

슬라이드 스위치의 물리적 크기는 장치의 사용 가능한 공간과 일치해야 합니다.스위치 치수, 단자 간격, 슬라이더 이동 거리를 확인해야 합니다.적절한 크기의 스위치는 원활한 설치와 편안한 작동을 보장합니다.

4. 필요한 폴과 던지기 수를 확인하세요

다양한 슬라이드 스위치 구성은 전기 회로에 대한 다양한 연결 옵션을 제공합니다.필요한 폴 및 스로우 배열은 의도된 회로 제어 기능과 일치해야 합니다.올바른 구성을 선택하면 스위치가 원하는 스위칭 작업을 수행할 수 있습니다.

5. 내구성 및 기계적 수명 평가

기계적 수명 등급은 마모가 발생하기 전에 슬라이드 스위치가 수행할 수 있는 스위칭 주기 수를 나타냅니다.빈번한 전환이 필요한 장치는 기계적 수명이 더 길어지도록 설계된 스위치를 사용해야 합니다.이는 장기간 사용에도 안정적인 성능을 유지하는 데 도움이 됩니다.

6. 환경 조건을 고려하십시오

온도, 습도, 먼지 등의 환경 요인이 스위치 성능에 영향을 미칠 수 있습니다.예상되는 작동 환경에 맞게 설계된 스위치를 선택하면 장기적인 신뢰성이 향상됩니다.이는 가혹한 환경이나 실외 환경에서 사용되는 장치의 경우 특히 중요합니다.

결론

슬라이드 스위치는 슬라이딩 동작으로 전기 회로를 제어하는 데 사용되는 간단하고 안정적인 장치입니다.작은 크기, 저렴한 비용 및 쉬운 작동으로 인해 많은 전자 장치 및 회로 기판에서 일반적으로 사용됩니다.해당 부품, 작동 원리, 유형 및 사양을 이해하면 회로에 적합한 스위치를 선택하는 데 도움이 됩니다.전기 정격, 크기 및 구성에 따라 올바른 슬라이드 스위치를 선택하면 안전하고 효과적인 회로 제어가 보장됩니다.
