잔류 전류 회로 차단기(RCCB): 작동 원리, 유형, 배선 및 비교

이 기사에서는 RCCB가 무엇인지, 어떻게 작동하는지, 보호를 가능하게 하는 RCCB 내부의 주요 부품에 대해 알아봅니다.또한 정격, 다양한 유형, 기본 배선 아이디어 및 다른 차단기와 비교하는 방법을 이해하게 됩니다.주택, 상업공간, 공장, 습기가 많은 지역에서의 실용적인 용도도 다루어 그 중요성을 확실히 알 수 있습니다.

카탈로그

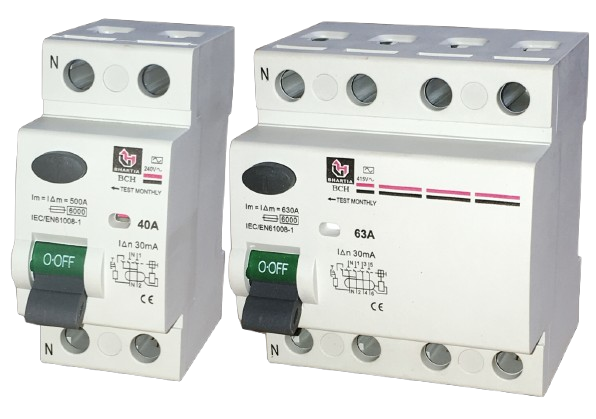

그림 1. 잔류 전류 회로 차단기(RCCB)

잔류 전류 차단기란 무엇입니까?

잔류 전류 차단기(RCCB)는 감전으로부터 사용자를 보호하고 누설 전류로 인한 화재를 예방하는 데 사용되는 전기 안전 장치입니다.활선과 중성선을 통해 흐르는 전류를 지속적으로 확인하고 안전하지 않은 차이가 감지되면 전원을 차단합니다.잔류 전류라는 용어는 절연 결함이나 우발적인 접촉으로 인해 정상적인 회로 경로에서 빠져나가는 소량의 전류를 의미합니다.RCCB는 일반적으로 전기 안전을 향상시키기 위해 가정, 사무실 및 산업용 패널에 설치됩니다.주요 목적은 피해나 손상이 발생하기 전에 전원을 빠르게 차단하는 것입니다.

RCCB의 작동 원리

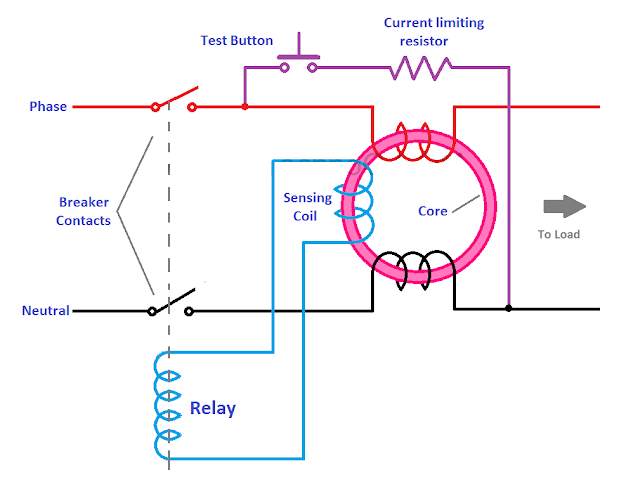

그림 2. RCCB의 작동 원리

RCCB는 위상 도체와 중성 도체 사이의 전류 균형을 모니터링하여 작동합니다.정상적인 조건에서 상선을 통해 들어오는 전류는 중성선을 통해 돌아오는 전류와 같습니다.사람이 충전부를 만지거나 누설 경로가 나타나면 일부 전류가 접지로 흘러 불균형이 발생합니다.RCCB 내부의 감지 메커니즘은 이러한 차이를 즉시 감지하고 트리핑 시스템을 활성화합니다.불균형이 설정된 감도 수준을 초과하면 차단기는 밀리초 내에 회로 연결을 끊습니다.이러한 신속한 대응으로 감전 및 전기 화재의 위험이 줄어듭니다.

RCCB 구축

RCCB는 누출을 감지하고 전력을 안전하게 차단하기 위해 함께 작동하는 여러 내부 구성 요소로 제작되었습니다.이러한 부품은 내구성과 보호를 위해 성형된 절연 인클로저 내부에 콤팩트하게 배열되어 있습니다.

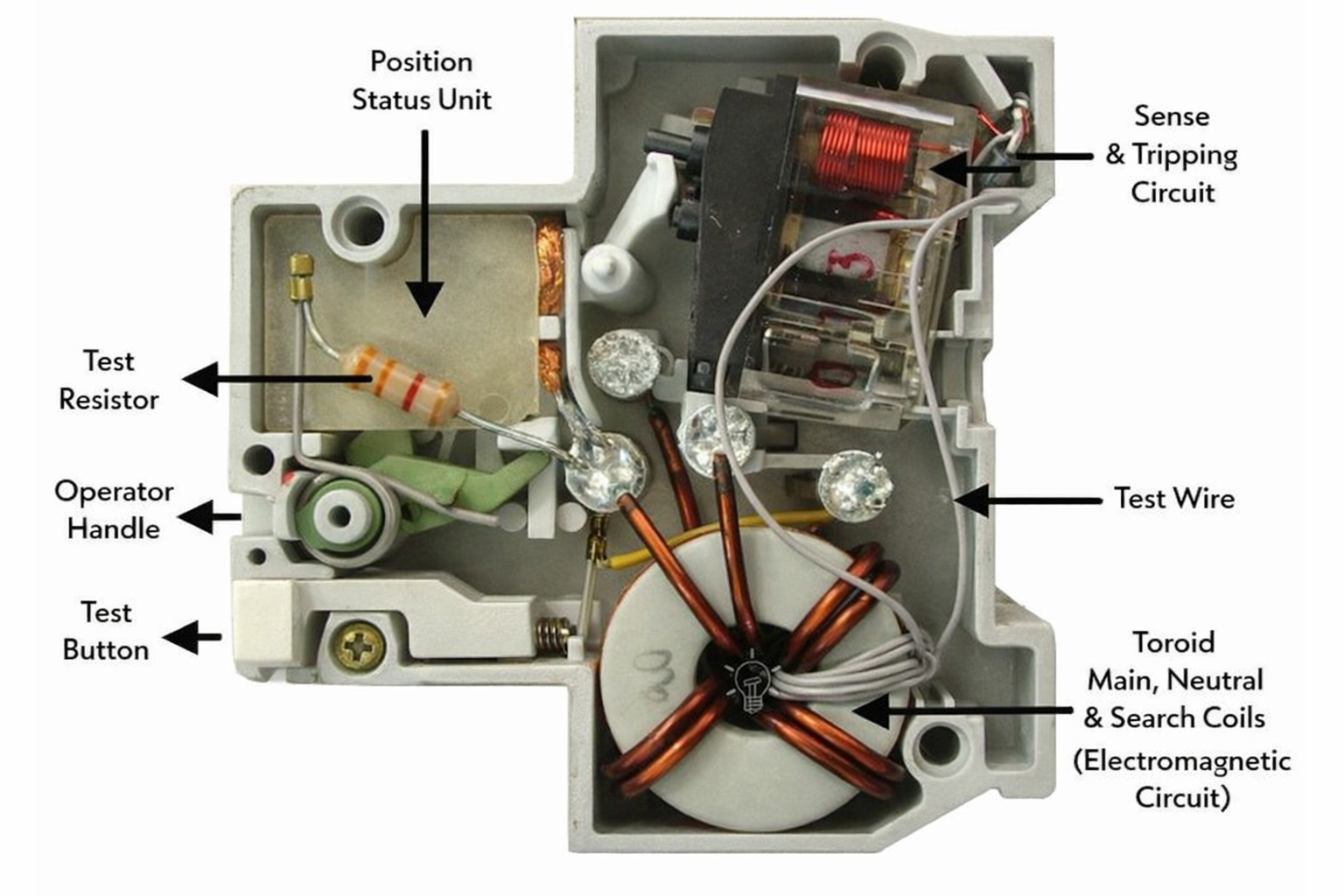

그림 3. RCCB 내부 구조

• 코어(토로이달 코어)

코어는 고투자율 소재로 만들어진 원형 자기 링입니다.위상 및 중성 도체가 통과하는 주요 감지 매체 역할을 합니다.이 코어는 누설 전류가 발생할 때 자기 불균형을 감지하는 데 도움이 됩니다.

• 감지 코일

감지 코일은 토로이드 코어 주위에 감겨 있으며 자속의 변화를 감지하는 역할을 합니다.불균형이 나타나면 작은 전기 신호가 생성됩니다.그런 다음 이 신호는 트리핑 메커니즘을 트리거하는 데 사용됩니다.

• 릴레이 / 트리핑 메커니즘

릴레이는 감지 코일로부터 신호를 수신하고 회로 접점을 기계적으로 엽니다.즉각적인 연결 해제를 보장하기 위해 빠른 응답을 위해 설계되었습니다.이 구성 요소는 위험한 전류 누출에 장기간 노출되는 것을 방지합니다.

• 테스트 버튼

테스트 버튼은 전면 패널에 있는 수동 안전 기능입니다.이를 누르면 RCCB가 올바르게 작동하는지 확인하기 위해 작은 인공 누설 전류가 생성됩니다.이는 보호 시스템이 제대로 작동하는지 확인하는 데 도움이 됩니다.

• 작업자 핸들

운전자 핸들을 사용하면 RCCB를 수동으로 켜거나 끌 수 있습니다.또한 트립 이벤트 후에 차단기를 재설정합니다.이 핸들은 제어 및 시각적 상태 표시를 제공합니다.

RCCB 등급 및 사양

매개변수	사양
정격전류(In)	16A, 25A, 40A, 63A
감도/정격 잔류 전류(IΔn)	10mA, 30mA, 100mA, 300mA
정격전압	230V/240V(단상), 400V/415V(3상)
빈도	50Hz/60Hz
극수	2극, 4극
차단 용량	6카 – 10카
작동 시간	30ms 이하
절연전압(Ui)	500V
임펄스 내전압	4kV
기계적 수명	10,000개의 작업
전기적 수명	5,000개 작업
보호 등급	IP20 / IP40
장착 유형	DIN 레일
표준 준수	IEC 61008-1
주변 작동 온도	−5°C ~ +40°C

잔류 전류 회로 차단기의 유형

AC RCCB를 입력하세요

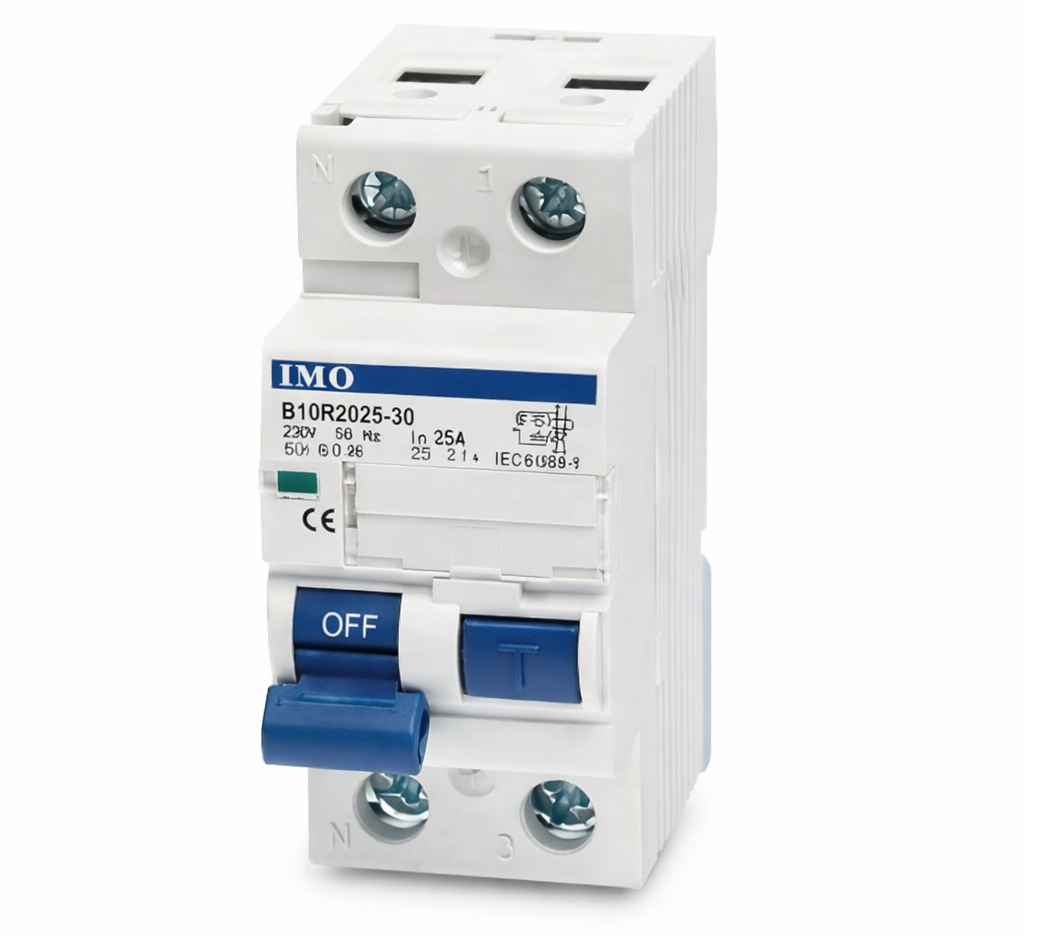

그림 4. AC RCCB 유형

AC형 RCCB는 순수 교류(AC) 누출만을 감지하도록 설계된 보호 장치입니다.절연 불량이나 우발적인 접촉으로 인해 정현파 AC 사고 전류가 접지로 흐를 때 작동합니다.그림에서 장치는 기본 AC 기기만 사용되는 표준 주거용 부하에 연결된 것으로 표시됩니다.이 유형은 일반적으로 조명 회로, 팬 및 간단한 가정용 배선 시스템에 설치됩니다.갑작스러운 AC 누출에 신속하게 반응하고 밀리초 내에 전원 공급을 차단합니다.유형 AC RCCB는 전자 변환기나 DC 생성 장비가 없는 환경에 적합합니다.집중된 감지 기능으로 인해 기본 전기 설치에 비용 효율적이고 신뢰할 수 있는 안전을 제공합니다.

A형 RCCB

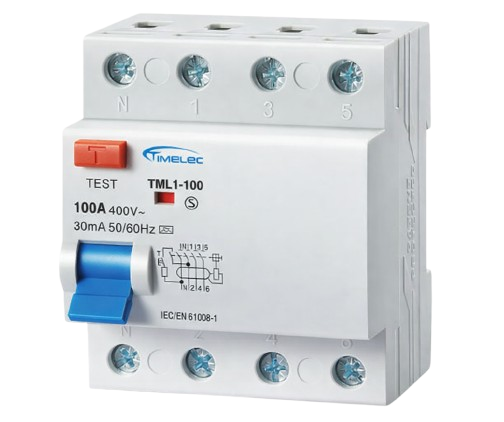

그림 5. A형 RCCB

A형 RCCB는 순수 AC 누출과 맥동 직류(DC) 누출을 모두 감지할 수 있는 안전 차단기입니다.이는 작은 DC 구성 요소를 생성할 수 있는 전자 장치를 포함하는 회로용으로 설계되었습니다.그림에서 RCCB는 세탁기, 컴퓨터, LED 조명 시스템 등 가정 및 사무실이 혼합된 부하에 연결됩니다.이 유형은 불규칙한 전류 파형을 감지하므로 최신 전자 장치와 관련된 보호 기능을 향상시킵니다.A형 RCCB는 사소한 전기 잡음의 영향을 받지 않고 누출 결함에 신속하게 대응합니다.이는 가변 속도 드라이브 또는 스위칭 전원 공급 장치가 있는 주거용 및 상업용 패널에 널리 사용됩니다.더 넓은 감지 기능으로 인해 현대 전기 시스템의 AC 전용 모델보다 더 다양한 용도로 사용할 수 있습니다.

B형 RCCB

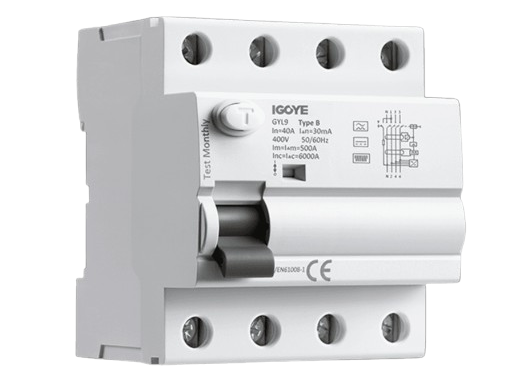

그림 6. B형 RCCB

Type B RCCB는 AC, 맥동 DC, 평활 DC 및 고주파 누설 전류를 감지할 수 있는 고급 잔류 전류 장치입니다.인버터, 가변 주파수 드라이브 및 전기 자동차 충전소를 포함하는 복잡한 전기 시스템용으로 설계되었습니다.그림에서 RCCB는 산업 및 첨단 장비에 연결된 다중 위상 구성으로 표시됩니다.이 유형은 누설 전류가 비선형이거나 연속적인 경우에도 안정적인 트리핑을 유지합니다.유형 B RCCB는 태양광 발전 시스템, 의료 시설 및 EV 인프라에 일반적으로 사용됩니다.이 제품은 전자 변환기 및 DC 부품이 중요한 응용 분야에서 높은 수준의 안전성을 제공합니다.감지 범위가 넓기 때문에 고급 설치를 위한 가장 포괄적인 RCCB 분류로 간주됩니다.

RCCB 배선 및 설치 다이어그램

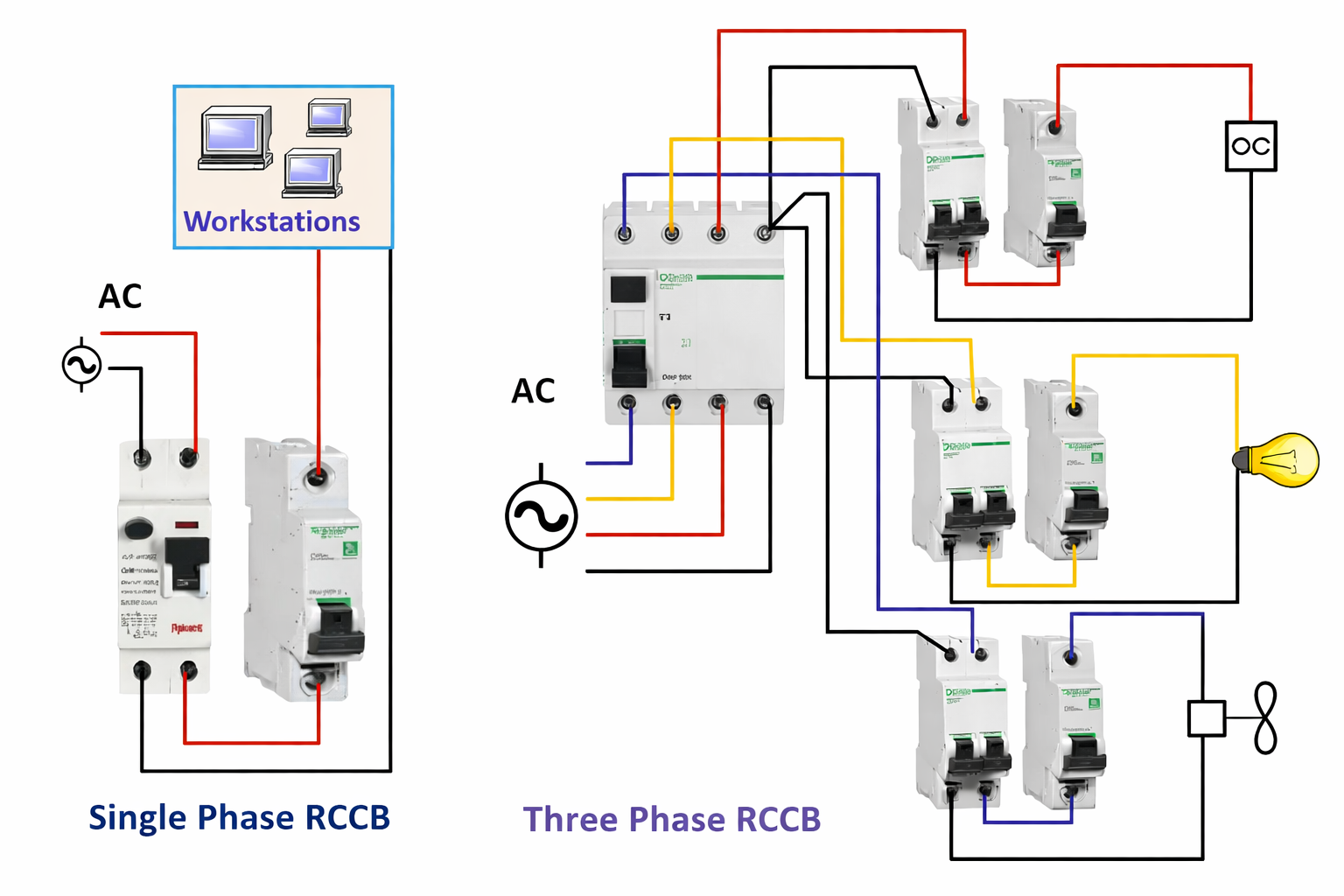

그림 7. RCCB 배선 및 설치 다이어그램

RCCB 배선 다이어그램은 안전한 작동을 보장하기 위해 장치를 외부에 연결하는 방법을 보여줍니다.그림은 단상 및 3상 RCCB 연결을 모두 보여줍니다. 여기서 상 및 중성 도체는 부하에 도달하기 전에 장치 단자를 통과합니다.활성 및 중립을 반전하면 부적절한 트리핑 동작이 발생할 수 있으므로 올바른 단자 방향이 중요합니다.

단상 시스템에서는 2개의 극이 사용되는 반면, 3상 시스템에서는 일반적으로 중성점을 포함하여 4개의 극이 필요합니다.이 다이어그램은 또한 RCCB 이후의 다양한 부하에 대한 회로 분포를 강조합니다.올바른 배선은 정확한 누출 감지를 보장하고 잘못된 트립을 방지합니다.이러한 설치 다이어그램은 안전하고 표준화된 전기 패널 설치를 위한 시각적 가이드 역할을 합니다.

RCCB 대 MCB 대 ELCB

이러한 장치는 모두 회로 보호이기 때문에 종종 비교됩니다. 전기 패널에서 발견된 도구.그러나 그들은 다양한 유형의 전기적 결함.

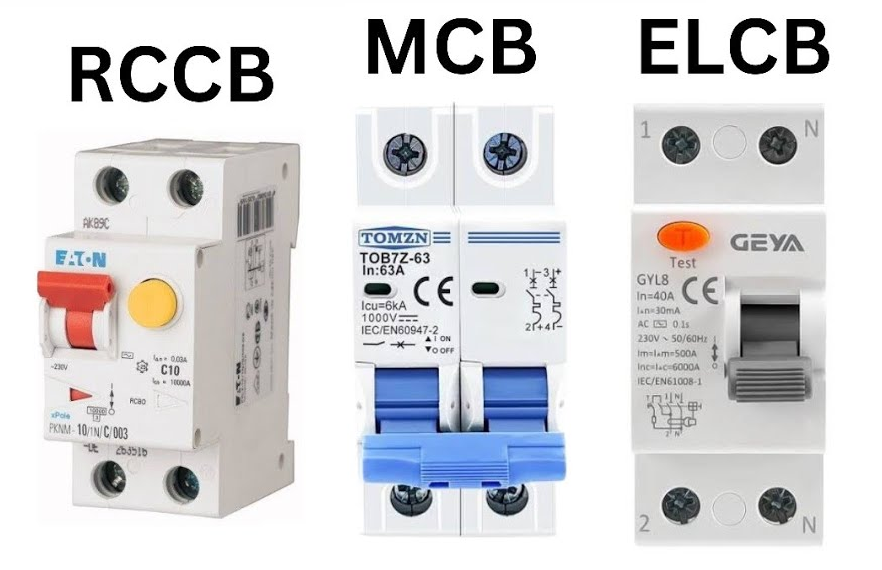

그림 8. RCCB vs MCB vs ELCB

매개변수	RCCB	MCB	ELCB
주요 기능	누설 전류 트립은 일반적으로 10~300mA입니다.	일반적으로 6~63A의 과전류 트립	일반적으로 40~60V의 접지 전압에서 트립
감전 보호 임계값	공통 개인 보호 수준 30mA	정의된 충격 트립 임계값 없음	일반적인 충격 트립 범위 50mA – 300mA
과부하 트립 범위	과부하 전류 등급 없음	열 여행 약.1.13–1.45 × 입력	과부하 전류 등급 없음
단락 여행 범위	자기 단락 여행 없음	자기 여행 약.5–10 × 입력	자기 단락 여행 없음
결함 감지 유형	위상과 중립 사이의 전류 불균형	정격 값을 초과하는 과도한 라인 전류	접지와 중성점 사이의 전압 상승
작동 전압	230V / 400V AC	230V / 400V AC	230V AC
일반적인 민감도 수준	10mA, 30mA, 100mA, 300mA	mA로 표현되지 않음	30mA – 300mA
응답 시간	30mA에서 30ms 이하	오류에 따라 100~500ms	일반 100~300ms
정격 전류 범위	16A ~ 100A	1A ~ 125A	16A – 63A
빈도	50/60Hz	50/60Hz	50/60Hz
필요한 배선 도체	위상 + 중립	위상만(DP에서는 중립이 선택 사항)	위상 + 접지
표준 참조	IEC 61008-1	IEC 60898-1	IEC 61008 / 이전 IEC 1008
기계적 수명	일반 작업 10,000회	일반 작업 20,000회	8,000~10,000회 작업
차단 용량	6카 – 10카	4.5카 – 10카	3카 – 6카
공통 설치 지점	주 배전반	분기회로선	레거시 지락 패널

RCCB 대 RCBO

이 섹션에서는 RCCB와 RCBO를 비교합니다. 둘 다 최신 안전 차단기이지만 서로 다른 보호 수준을 제공하기 때문입니다.

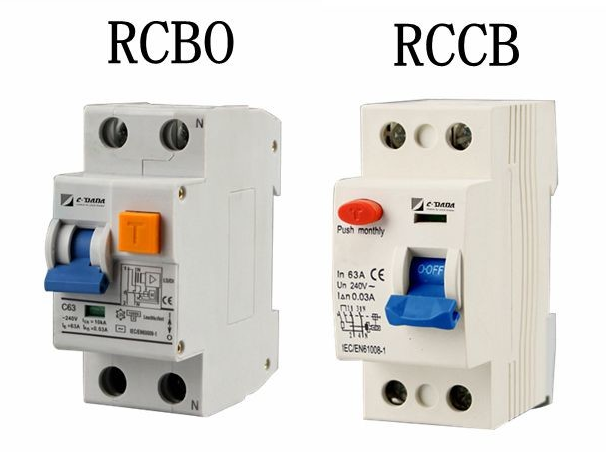

그림 9. RCCB와 RCBO

특징	RCCB	RCBO
성명	잔류 전류 차단기	과전류가 있는 잔류 전류 차단기
누출 트립 감도	10mA, 30mA, 100mA, 300mA	10mA, 30mA, 100mA, 300mA
과부하 트립 범위	과부하 전류 등급 없음	열 여행 약.1.13–1.45 × 입력
단락 여행 범위	자기 단락 요소 없음	자기 여행 약.5–10 × 입력
정격 전류 범위	16A ~ 100A	6A ~ 63A
작동 전압	230V / 400V AC	230V / 400V AC
빈도	50/60Hz	50/60Hz
극수	2P, 4P	1P+N, 2P
일반 모듈 폭(DIN)	36~72mm	18~36mm
응답시간(누설)	30mA에서 30ms 이하	30mA에서 30ms 이하
차단 용량	6카 – 10카	4.5카 – 10카
표준 참조	IEC 61008-1	IEC 61009-1
기계적 수명	일반 작업 10,000회	일반 작업 10,000~20,000회
일반적인 설치 지점	주 배전반	최종 분기 회로
보호 범위	누전 결함만 해당	누설 + 과부하 + 단락

잔류 전류 차단기의 응용

1. 주거용 주택

RCCB는 손상된 배선이나 결함이 있는 기기로 인한 감전 위험을 줄이기 위해 가정용 배전반에 설치됩니다.매일 사용되는 조명 및 소켓 회로의 누출을 모니터링합니다.이는 일반 가정용 전기 사용을 위한 추가 안전 계층을 추가합니다.

2. 상업용 건물

사무실, 쇼핑몰, 공공시설 등 상업 공간에서는 RCCB를 사용하여 입주자의 전기 안전을 향상시킵니다.교통량이 많은 지역에서 전기 사고의 위험을 줄입니다.빠른 트리핑 능력은 안전 표준 준수를 지원합니다.

3. 산업시설

산업 플랜트 및 작업장에서는 RCCB를 적용하여 기계 및 모터 구동 장비 주변의 누출 위험을 관리합니다.전기 부하가 높은 곳에서 보다 안전한 작업 조건을 유지하는 데 도움이 됩니다.이는 보다 안정적이고 안전한 시스템 운영에 기여합니다.

4. 습한 장소 및 실외 장소

욕실, 주방, 수영장, 실외 설치물 등 습기에 노출되는 장소에서는 누출 가능성이 높기 때문에 일반적으로 RCCB를 사용합니다.이러한 환경은 절연 실패 및 우발적인 접촉이 발생하기 쉽습니다.RCCB는 이러한 조건에서 추가적인 전기 보호 기능을 제공합니다.

결론

RCCB는 전류 흐름을 지속적으로 확인하고 누출이 나타나면 전원을 차단하여 안전을 유지하는 데 도움을 줍니다.내부 구성 요소, 적절한 등급 및 AC, A, B와 같은 유형을 통해 전기 시스템에 적합한 장치를 찾을 수 있습니다.올바른 배선과 RCCB, MCB, ELCB 및 RCBO 간의 차이점을 알면 더 나은 보호를 선택하는 데 도움이 됩니다.RCCB는 빠르게 반응하고 다양한 환경에서 작동하기 때문에 일상적인 전기 안전의 필수적인 부분으로 남아 있습니다.
