프로그래밍 가능 논리 컨트롤러(PLC): 정의, 유형, 작동 원리 및 응용

PLC(프로그래밍 가능 논리 컨트롤러)는 기계 및 프로세스를 자동화하는 데 사용하는 산업용 제어 장치입니다.이 기사에서는 PLC가 무엇인지, 주요 구성 요소는 무엇인지, 자동화 시스템 내에서 PLC가 어떻게 작동하는지 알아봅니다.또한 다양한 유형의 PLC, 래더 프로그래밍이 사용되는 방법, PLC가 일반적으로 적용되는 위치를 확인할 수 있습니다.자동화에서의 역할을 이해하는 데 도움이 되도록 다른 제어 시스템과의 명확한 비교가 포함되어 있습니다.

카탈로그

그림 1. 프로그래밍 가능 논리 컨트롤러(PLC)

프로그래밍 가능 논리 컨트롤러란 무엇입니까?

프로그래밍 가능 논리 컨트롤러(PLC)는 자동화 시스템의 안정적인 제어를 위해 특별히 설계된 견고한 산업용 컴퓨터입니다.그림에서 보는 바와 같이 PLC는 일반적으로 범용 컴퓨터가 아닌 산업용 전용기기로 제어반 내부에 설치되는 경우가 많습니다.견고한 모듈식 구조로 인해 열악한 환경에서도 지속적으로 작동할 수 있습니다.PLC는 전기적 소음, 진동, 먼지 및 온도 변화를 견딜 수 있도록 제작되었습니다.표준 PC와 달리 PLC는 안정적인 산업 운영에 최적화되어 있습니다.

PLC 시스템의 구성요소

PLC 시스템의 구성 요소는 함께 작동하여 프로그래밍 가능한 논리 컨트롤러가 산업용 기계 및 프로세스를 안정적으로 모니터링, 제어 및 자동화할 수 있도록 하기 때문에 중요합니다.

그림 2. PLC 시스템의 구성요소

•전원공급장치

전원 공급 장치는 내부 모듈에 올바른 작동 전압을 제공하는 핵심 PLC 구성 요소입니다.안정적인 PLC 작동을 위해 안정적이고 지속적인 전력을 보장합니다.

•컨트롤러(CPU 제어 장치)

컨트롤러는 모든 내부 PLC 활동을 관리하는 핵심 구성 요소입니다.메모리, 입력 모듈 및 출력 모듈 간의 통신을 조정합니다.

•CPU 프로세서

CPU 프로세서는 PLC의 주요 처리 구성 요소입니다.제어 시스템에 필요한 논리적 연산과 내부 데이터 처리를 처리합니다.

•프로그램 및 데이터 메모리

메모리는 제어 프로그램과 시스템 데이터를 저장하는 데 사용되는 PLC 구성 요소입니다.이는 명령어의 임시 및 영구 저장을 모두 지원합니다.

•입력 인터페이스

입력 인터페이스는 외부 신호를 컨트롤러에 연결하는 PLC 구성 요소입니다.들어오는 신호를 조정하고 사용 가능한 내부 형식으로 변환합니다.

•출력 인터페이스

출력 인터페이스는 PLC에서 연결된 장치로 제어 신호를 전달하는 역할을 합니다.내부 논리 신호를 전기 출력으로 변환합니다.

•입력 장치

입력 장치는 PLC에 신호를 제공하는 외부 구성 요소입니다.물리적 상태를 감지하고 이를 전기 입력으로 변환합니다.

•출력 장치

출력 장치는 PLC로부터 제어 신호를 수신하는 구성 요소입니다.시스템 상태를 전환하거나 표시하는 등의 물리적 작업을 수행합니다.

•통신 인터페이스

통신 인터페이스는 외부 시스템과의 데이터 교환에 사용되는 PLC 구성 요소입니다.네트워킹 및 시스템 통합 기능을 지원합니다.

•HMI, 원격 I/O 및 기타 PLC

이는 모니터링 및 확장을 위해 PLC와 상호 작용하는 보조 구성 요소입니다.상호 작용 및 분산 제어를 지원합니다.

•프로그래밍 터미널

프로그래밍 터미널은 PLC를 구성하는 데 사용되는 지원 구성 요소입니다.이를 통해 프로그램 개발, 테스트 및 시스템 진단이 가능합니다.

PLC의 작동 원리

PLC는 정밀하고 안정적인 제어를 보장하는 스캔 사이클이라는 연속적인 순환 프로세스를 사용하여 작동합니다.이 사이클은 PLC가 센서 상태, 스위치 위치 또는 아날로그 측정과 같은 모든 입력 신호를 읽는 것으로 시작됩니다.다음으로 컨트롤러는 타이머, 카운터, 비교 및 ​​산술 함수와 같은 논리 명령을 적용하여 사용자 정의 프로그램을 실행합니다.처리 후 PLC는 출력을 업데이트하여 모터, 솔레노이드, 알람, 릴레이 및 기타 현장 장치를 활성화합니다.이 주기는 밀리초 내에 반복되므로 PLC는 변화하는 조건에 즉각적으로 반응할 수 있습니다.통신 프로토콜, 내부 진단, 오류 처리 루틴과 같은 추가 기능은 안전하고 안정적인 작동을 유지하는 데 도움이 됩니다.

프로그래밍 가능 논리 컨트롤러의 유형

컴팩트 PLC

그림 3. 컴팩트 PLC

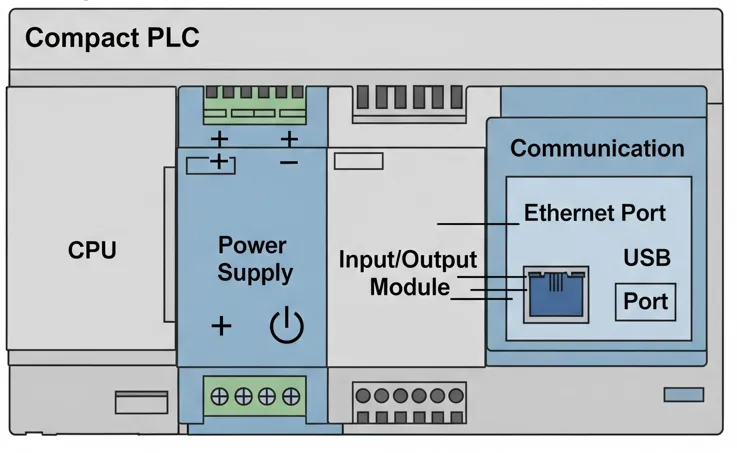

Compact PLC는 CPU, 전원 공급 장치, 입출력 모듈 및 통신 포트를 하나의 장치에 통합한 일체형 프로그래밍 가능 논리 컨트롤러입니다.그림에서 이러한 내장 섹션은 하나의 소형 하우징 내에 명확하게 그룹화되어 컨트롤러가 공간을 절약하고 설치를 단순화하도록 설계된 방법을 보여줍니다.통합 I/O 터미널이 있다는 것은 기본 자동화 작업에 외부 확장 모듈이 항상 필요한 것은 아니라는 점을 강조합니다.이더넷 및 USB와 같은 통신 포트는 소형 PLC를 프로그래밍하고 다른 시스템에 연결하는 방법을 나타냅니다.

모듈형 PLC

그림 4. 모듈형 PLC

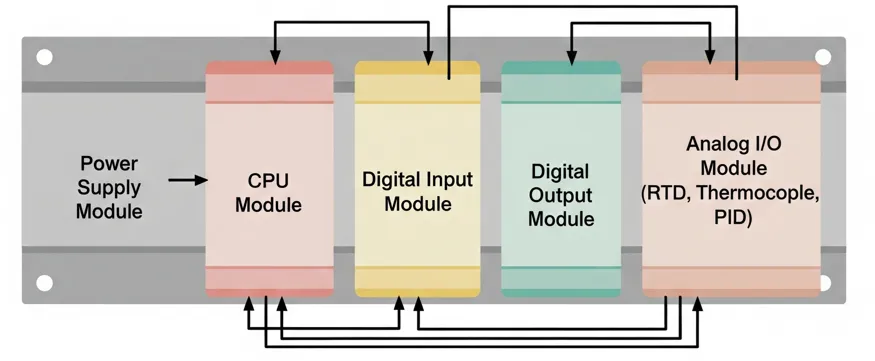

모듈형 PLC는 하나의 제어 시스템으로 함께 작동하는 별도의 상호 교환 가능한 모듈로 구성된 프로그래밍 가능한 논리 컨트롤러입니다.그림에서 PLC는 전원 공급 장치, CPU, 디지털 입력, 디지털 출력 및 아날로그 I/O를 위한 개별 모듈과 함께 커먼 레일에 조립되어 모듈 구조를 명확하게 보여줍니다.각 모듈은 특정 기능을 수행하므로 필요에 따라 모듈을 추가하거나 교체하여 시스템을 확장하거나 수정할 수 있습니다.이러한 유연한 설계 덕분에 모듈형 PLC는 시간이 지남에 따라 입력/출력 요구 사항이 변경될 수 있는 중대형 자동화 시스템에 적합합니다.

랙 마운트 PLC

그림 5. 랙 마운트 PLC

랙 마운트 PLC는 대용량 자동화 시스템을 위해 단일 랙 또는 섀시 내에 여러 기능 모듈을 수용하도록 설계된 프로그래밍 가능 논리 컨트롤러입니다.그림에서 PLC는 전원 공급 장치, CPU, 디지털 입력 모듈, 디지털 출력 모듈, 아날로그 I/O 및 통신 모듈을 위한 별도의 슬롯이 있는 구조화된 랙에 배열되어 체계적인 레이아웃을 명확하게 보여줍니다.이러한 배열을 통해 많은 모듈이 함께 작동하면서 전원 및 데이터 통신을 위한 공통 백플레인을 공유할 수 있습니다.랙 마운트 PLC는 높은 I/O 수, 빠른 처리 및 안정적인 통신이 요구되는 크고 복잡한 제어 시스템에 일반적으로 사용됩니다.

안전 PLC

안전 PLC는 안전 관련 애플리케이션을 위해 특별히 설계된 특수 프로그래밍 가능 논리 컨트롤러입니다.여기에는 중복 하드웨어와 오류 방지 아키텍처가 포함되어 오류가 발생한 경우에도 안정적인 작동을 보장합니다.안전 PLC는 비상 정지, 안전 인터록, 안전 모션 제어 등 인증된 안전 기능을 지원합니다.이 컨트롤러는 IEC 61508 및 ISO 13849와 같은 국제 안전 표준을 준수합니다. 안전 PLC는 위험하고 업무에 필수적인 산업 환경에서 일반적으로 사용됩니다.

소프트 PLC

Soft PLC는 산업용 PC 또는 임베디드 컴퓨팅 플랫폼에서 실행되는 소프트웨어 기반 프로그래밍 가능 논리 컨트롤러입니다.전용 PLC 하드웨어 대신 소프트웨어를 사용하여 표준 PLC 제어 기능을 수행합니다.소프트 PLC는 복잡한 제어 및 데이터 집약적 애플리케이션을 위한 높은 처리 능력과 유연성을 제공합니다.이는 일반적으로 산업용 사물 인터넷(IIoT) 및 고급 자동화 시스템과 통합됩니다.이러한 유형의 PLC는 확장성과 연결성을 요구하는 현대 자동화 환경에 적합합니다.

PLC 래더 프로그래밍

그림 6. PLC 래더 프로그래밍 다이어그램

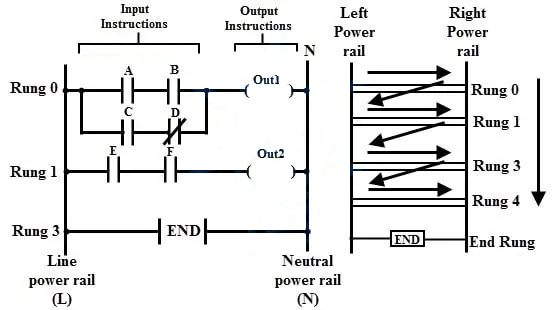

PLC 래더 프로그래밍은 전기 릴레이 회로와 유사한 기호를 사용하여 프로그래밍 가능한 논리 컨트롤러에 대한 제어 논리를 생성하는 데 사용되는 그래픽 프로그래밍 방법입니다.그림은 개별 제어 명령을 나타내는 두 개의 수직 전원 레일과 여러 개의 수평 가로대가 있는 래더 로직을 보여줍니다.각 렁의 왼쪽에는 스위치, 접점 등의 입력 명령을 배치하여 논리가 성립하기 위해 충족해야 하는 조건을 표시합니다.오른쪽에 코일로 표시된 출력 명령은 입력 조건이 충족될 때 발생하는 동작을 나타냅니다.이 래더 스타일 레이아웃을 사용하면 특히 산업 자동화 및 제어 애플리케이션에서 PLC 프로그래밍을 쉽게 읽고, 문제를 해결하고, 이해할 수 있습니다.

프로그래머블 로직 컨트롤러의 응용

기계 자동화 및 시퀀싱

PLC는 자동화 시스템에서 기계의 단계별 작동을 제어하는 데 사용됩니다.각 작업이 올바른 순서와 적시에 발생하도록 보장합니다.이를 통해 기계 신뢰성이 향상되고 작동 오류가 줄어듭니다.PLC를 사용한 기계 자동화는 산업 공정의 효율성과 일관성을 향상시킵니다.

모터 및 드라이브 제어

PLC는 시작, 정지, 속도 및 방향을 제어하여 전기 모터의 작동을 관리합니다.또한 과부하 및 결함 감지와 같은 모터 보호 기능도 처리합니다.이는 안전하고 효율적인 모터 작동을 보장합니다.PLC 기반 모터 제어는 산업 자동화 시스템에 널리 사용됩니다.

프로세스 제어

PLC는 온도, 압력, 유량, 액체 레벨과 같은 프로세스 변수를 조절합니다.센서 피드백을 사용하여 안정적이고 정확한 제어 조건을 유지합니다.이는 일관된 제품 품질과 안전한 공정 운영을 보장하는 데 도움이 됩니다.공정 제어는 산업 시스템에서 PLC의 주요 응용 분야입니다.

자재 취급 시스템

PLC는 자재 이동을 위한 컨베이어, 엘리베이터 및 자동 분류 시스템을 제어합니다.센서 입력을 기반으로 속도, 방향 및 경로를 관리합니다.이를 통해 재료를 원활하고 효율적으로 처리할 수 있습니다.자재 취급 자동화는 생산성을 향상시키고 수작업을 줄여줍니다.

안전 및 인터록 제어

PLC는 비상 정지 버튼, 안전 스위치 등 안전 장치를 모니터링합니다.안전하지 않은 상황이 감지되면 인터록이나 시스템 종료가 실행됩니다.이는 인력과 장비를 모두 보호하는 데 도움이 됩니다.안전 제어는 산업 환경에서 PLC를 적용한 것입니다.

생산 라인 자동화

PLC는 생산 라인의 여러 기계와 워크스테이션을 조정합니다.이는 모든 단계에서 지속적이고 동기화된 작동을 보장합니다.이를 통해 생산 속도가 향상되고 가동 중지 시간이 줄어듭니다.생산 라인 자동화는 전반적인 제조 효율성을 향상시킵니다.

데이터 수집 및 모니터링

PLC는 시스템 작동 중에 센서와 기계로부터 작동 데이터를 수집합니다.이 데이터는 성능 모니터링, 진단 및 오류 감지에 사용됩니다.PLC는 분석을 위해 HMI 또는 SCADA 시스템에 데이터를 전송할 수 있습니다.데이터 수집은 산업 프로세스를 최적화하고 개선하는 데 도움이 됩니다.

PLC vs. 마이크로컨트롤러 vs DCS vs PAC

이 비교를 통해 PLC, 마이크로컨트롤러, DCS 및 PAC 간의 차이점을 이해하고 자동화 요구 사항에 적합한 제어 시스템을 선택할 수 있습니다.

사양	PLC (프로그래밍 가능 논리 컨트롤러)	마이크로컨트롤러	DCS (분산제어시스템)	PAC (프로그래밍 가능한 자동화 컨트롤러)
주요 목적	산업용 자동화 및 제어	임베디드 장치 제어	대형 지속적인 공정 제어	고급 산업 자동화
애플리케이션 크기	소규모 ~ 대형 기계	작은 전자 제품	매우 크다 식물	중간 ~ 매우 큰 시스템
처리 속도	1~10ms 스캔 시간	최대 수백 MHz	최적화됨 꾸준한 프로세스	보다 빠르다 PLC, PC 수준에 가깝다
프로그래밍 언어	사다리 논리, FBD, 세인트	C, C++, 조립	기능 블록	IEC 61131-3 게다가 고급 언어
운영 환경	가혹한 산업 상황	보통 전자 환경	가혹한 산업 상황	가혹한 산업 상황
I·O 용량	수십에서 수천 개의 I O 포인트	매우 제한적 I O 핀	수천 아이오포인트	수백 ~ 수천 개의 IO
확장성	보통 ~ 높다	매우 제한적	매우 높음	매우 높음
커뮤니케이션 프로토콜	모드버스, 이더넷 IP, 프로피버스	UART, SPI, I2C	독점 산업용 네트워크	이더넷 IP, OPC UA, 모드버스
내결함성	보통	매우 낮음	매우 높음 중복으로	높음 중복 옵션
시스템 아키텍처	중앙 집중식 제어	독립형 장치	완전히 분산 제어	하이브리드 PLC 및 PC 아키텍처
일반적인 반응 시간	1~20 밀리초	마이크로초	초 밀리초	밀리초 미만 밀리초로
유지 관리의 복잡성	낮음 보통	낮음	높음	보통

PLC의 장점과 한계

PLC의 장점

• 열악한 산업 환경에서도 안정적인 작동

• 재배선 없이 쉽게 프로그램 변경 가능

• 빠르고 실시간 제어 응답

• 배선을 줄여 컴팩트한 디자인

• 손쉬운 유지 관리를 위한 진단 기능 내장

• 산업용 통신 네트워크 지원

PLC의 한계

• 숙련된 프로그래밍 지식이 필요합니다.

• 높은 초기 시스템 비용

• 복잡한 작업을 위한 제한된 처리 능력

• 공급업체에 따른 하드웨어 및 소프트웨어

• 업그레이드하려면 하드웨어 교체가 필요할 수 있습니다.

결론

PLC는 신뢰성이 높고 빠르며 열악한 환경에 적합하기 때문에 자동화에 널리 사용됩니다.구성 요소와 스캔 기반 작업을 통해 기계와 프로세스를 정확하게 제어할 수 있습니다.다양한 PLC 유형과 프로그래밍 방법은 광범위한 산업 작업을 지원합니다.장점, 한계, 다른 컨트롤러와의 차이점을 아는 것은 올바른 자동화 시스템을 선택하는 데 도움이 됩니다.
