개방형 루프와 폐쇄형 루프 시스템: 주요 차이점, 작동, 장점 및 응용

개방 루프 및 폐쇄 루프 시스템은 입력을 제공할 때 시스템이 어떻게 반응하는지 설명합니다.이 문서에서는 각 시스템의 기능, 작동 방식, 결과 제어에 피드백이 중요한 이유에 대해 알아봅니다.또한 해당 구성 요소와 응용 프로그램이 어떻게 다른지 확인할 수 있습니다.이렇게 하면 각 시스템이 일반적으로 사용되는 위치를 더 쉽게 이해할 수 있습니다.

카탈로그

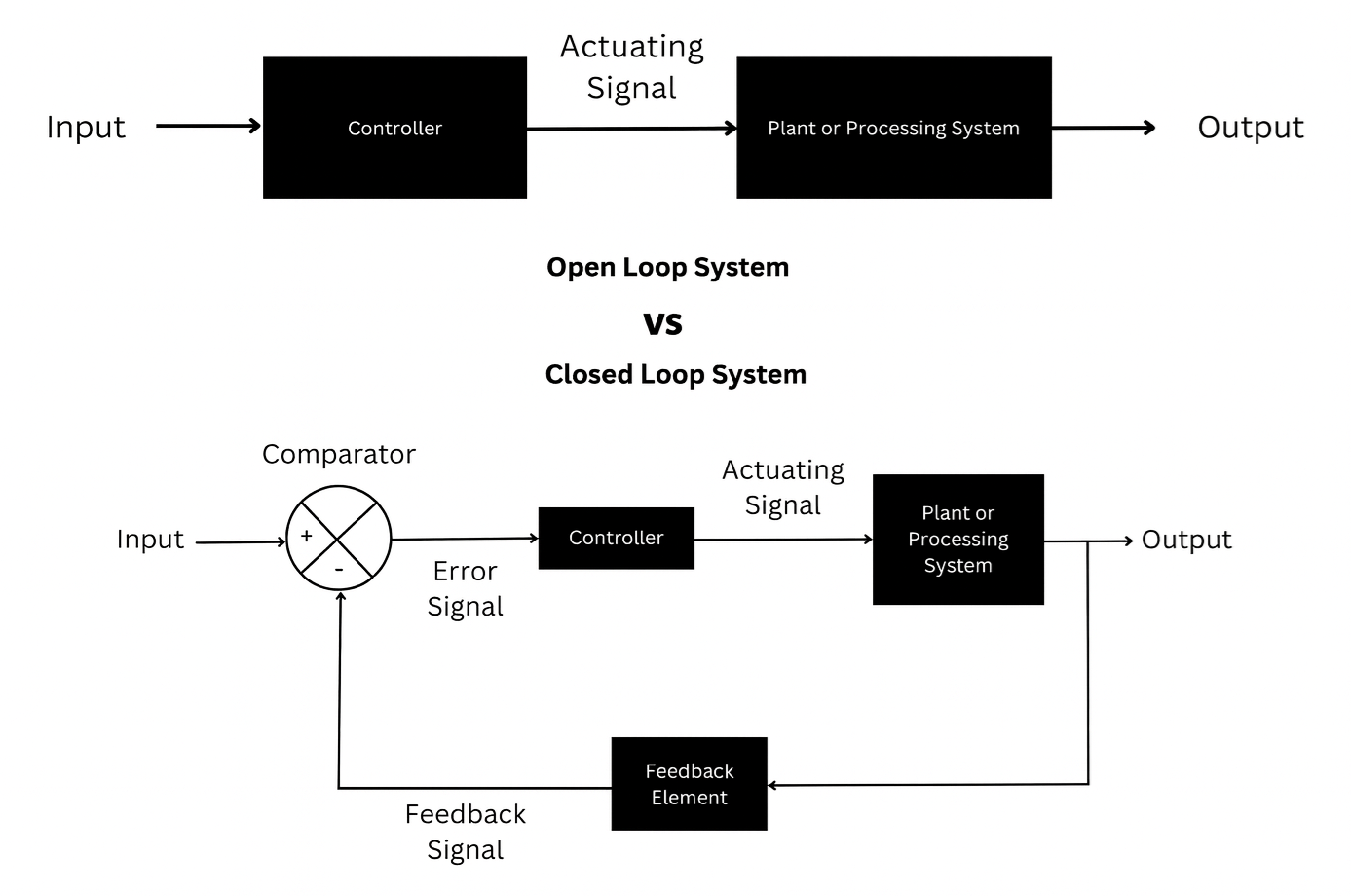

그림 1. 개방형 루프와 폐쇄형 루프 시스템

개방형 루프 시스템이란 무엇입니까?

개방 루프 시스템은 출력을 모니터링하거나 입력과 비교하지 않는 일종의 제어 시스템입니다.제어 조치는 시스템에서 생성된 실제 결과를 고려하지 않고 주어진 입력에만 기초하여 적용됩니다.피드백 메커니즘이 없기 때문에 시스템은 자체적으로 오류를 감지하거나 수정할 수 없습니다.모든 변화나 방해는 조정 없이 출력에 직접적인 영향을 미칩니다.시스템 동작은 전적으로 사전 정의된 설정이나 교정에 따라 달라집니다.개방 루프 제어 시스템은 일반적으로 단순성과 자동 오류 수정 부족으로 정의됩니다.

폐쇄 루프 시스템이란 무엇입니까?

폐쇄 루프 시스템은 피드백을 사용하여 실제 출력과 원하는 입력을 지속적으로 비교하는 제어 시스템입니다.오류 신호라고 불리는 입력과 출력의 차이가 제어 동작을 결정합니다.이러한 피드백 기반 비교를 통해 시스템은 편차에 자동으로 대응할 수 있습니다.컨트롤러는 오류를 줄이거나 제거하기 위해 출력을 조정합니다.결과적으로 시스템은 원하는 성능과 더욱 긴밀한 조화를 유지합니다.폐쇄 루프 시스템은 피드백을 통해 자체 조절하는 능력으로 정의됩니다.

개방 루프와 폐쇄 루프 시스템의 구성 요소

구성 요소	개방형 루프 시스템	휴무 루프 시스템
입력 / 기준 신호	입력을 사용합니다 동작을 시작하지만 출력과는 비교되지 않습니다.	입력을 사용합니다 실제 출력과 지속적으로 비교됩니다.
컨트롤러	고정으로 보냅니다 입력에만 기초하여 동작을 제어합니다.	조정 피드백을 기반으로 지속적으로 동작을 제어합니다.
액추에이터 / 제어 요소	운영하다 검증 없이 컨트롤러의 명령에 따라.	수정합니다 시스템의 피드백을 기반으로 조치를 취합니다.
출력 / 프로세스	출력은 생산되었지만 측정되거나 수정되지 않았습니다.	출력은 원하는 값과 일치하도록 모니터링하고 수정합니다.
센서 / 측정 장치	센서가 없습니다. 출력을 측정하는 데 사용됩니다.	센서 출력을 측정하고 데이터를 컨트롤러로 보냅니다.
피드백 경로/비교기	피드백 없음 경로 또는 오류 비교.	피드백 경로 그리고 비교기는 오류 감지에 필수적입니다.

개방 루프 및 폐쇄 루프 시스템은 어떻게 작동합니까?

개방형 루프 시스템

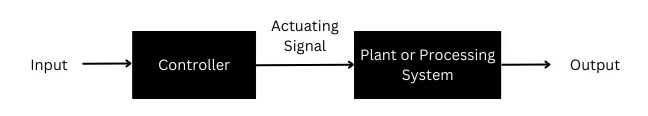

그림 2. 개방형 루프 시스템의 블록 다이어그램

개방 루프 시스템은 결과 출력을 확인하지 않고 입력 신호를 처리하여 작동합니다.그림에 표시된 것처럼 입력은 컨트롤러에 직접 적용되어 작동 신호를 생성합니다.이 작동 신호는 출력을 생성하기 위해 공장이나 처리 시스템으로 전송됩니다.출력은 앞으로만 이동하며 어떤 형태로든 컨트롤러로 반환되지 않습니다.피드백 경로가 없기 때문에 컨트롤러에는 실제 출력에 대한 정보가 없습니다.출력이 생성되면 시스템은 의도한 결과와 일치하는지 여부에 관계없이 작업을 완료합니다.

폐쇄 루프 시스템

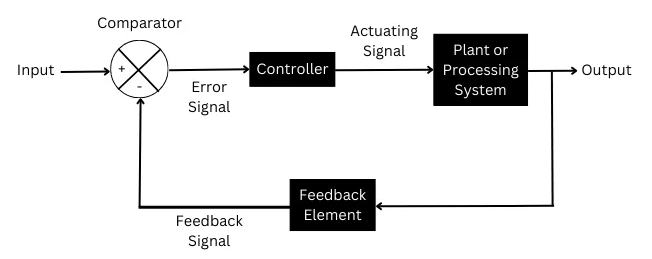

그림 3. 폐쇄 루프 시스템의 블록 다이어그램

폐쇄 루프 시스템은 출력과 입력을 지속적으로 비교하여 시스템 응답을 제어함으로써 작동합니다.그림에서 입력은 먼저 비교기로 전송되어 출력의 피드백 신호와 비교됩니다.이 비교기는 원하는 입력과 실제 출력 간의 차이를 나타내는 오류 신호를 생성합니다.그런 다음 오류 신호가 컨트롤러로 전송되어 적절한 작동 신호가 생성됩니다.이 작동 신호는 플랜트 또는 처리 시스템을 구동하여 출력을 생성합니다.출력은 피드백 요소를 통해 비교기로 피드백되어 지속적인 조정이 가능한 완전한 루프를 형성합니다.

개방 루프와 폐쇄 루프 시스템의 응용

신청 면적	개방형 루프 시스템	휴무 루프 시스템
가구 가전제품	세탁 기계(타이머 기반): 출력을 확인하지 않고 정해진 시간 동안 작동합니다.	온도조절기 에어컨 및 냉장고: 피드백을 사용하여 온도를 조정합니다.
난방 및 요리	전자레인지 오븐(시간 조절식): 난방은 사전 설정된 시간에만 의존합니다.	온도 제어 오븐: 센서를 사용하여 열을 조절합니다.
교통 및 교통	고정시간 신호등: 미리 설정된 타이밍에 따라 신호를 변경합니다.	크루즈 제어 시스템: 피드백을 사용하여 차량 속도를 유지합니다.
산업용 기계	컨베이어 벨트: 부하 모니터링 없이 일정한 속도로 작동합니다.	산업용 모터 속도 제어: 다양한 부하에서 속도를 유지합니다.
힘과 전기 시스템	기본 배터리 충전기: 고정된 전압 또는 전류를 공급합니다.	자동 전압 조정기(AVR): 안정적인 출력 전압을 유지합니다.
자동화 및 제어	타이머 기반 관개 시스템: 미리 설정된 기간 동안 작동합니다.	PLC 기반 프로세스 제어 시스템: 센서 피드백을 사용하여 작업을 조정합니다.
로봇 공학 및 모션 제어	단순 반복적인 기계: 고정된 동작을 수행합니다.	서보 모터 로봇 팔: 위치와 속도를 정밀하게 제어합니다.
유체 및 레벨 제어	수동 물 펌프: 레벨 감지 없이 작동합니다.	자동 수위 컨트롤러: 피드백을 기반으로 펌프를 시작하고 중지합니다.

개방 루프 및 폐쇄 루프 시스템의 장점

개방형 루프 시스템의 장점

• 심플한 디자인과 이해하기 쉬운 디자인

• 구성 요소 수가 적기 때문에 비용이 저렴합니다.

• 빠른 응답 시간

• 간편한 구축 및 유지관리

• 센서나 피드백 요소가 필요하지 않습니다.

• 피드백으로 인한 진동 없이 안정적인 작동

• 고정되고 예측 가능한 작동 조건에 이상적입니다.

폐쇄 루프 시스템의 장점

• 지속적인 피드백을 통한 높은 정확도

• 자동 오류 감지 및 수정

• 외부 방해에 덜 영향을 받음

• 다양한 부하 조건에서 더 나은 성능

• 안정성과 일관성 향상

• 불안정한 공정을 안정화하는 능력

• 복잡하고 정밀한 애플리케이션에 적합

개방 루프 및 폐쇄 루프 시스템의 단점

개방형 루프 시스템의 단점

• 피드백이 없으므로 오류를 수정할 수 없습니다.

• 폐쇄 루프 시스템보다 정확도가 낮음

• 교란 및 매개변수 변경에 매우 민감함

• 출력은 전적으로 교정에 따라 달라집니다.

• 변화하는 조건에 대한 적응력 부족

• 복잡하거나 정밀한 제어에는 적합하지 않음

폐쇄 루프 시스템의 단점

• 더욱 복잡한 설계 및 구현

• 센서 및 피드백 구성요소로 인한 비용 증가

• 정기적인 유지 관리 및 교정이 필요합니다.

• 피드백 처리로 인해 응답 속도가 느려짐

• 잘못 설계하면 불안정하거나 진동할 위험이 있습니다.

• 피드백 요소의 실패는 시스템 성능에 영향을 미칠 수 있습니다.

개방형 루프 시스템 vs 폐쇄 루프 시스템

매개변수	개방형 루프 시스템	휴무 루프 시스템
피드백 존재	피드백 없음 경로가 사용됩니다.	피드백 경로 시스템의 중요한 부분입니다.
제어 액션	제어 동작 입력 신호에만 의존합니다.	제어 동작은 입력과 출력 사이의 오류에 따라 달라집니다.
오류 수정	오류는 불가능합니다. 자동으로 감지되거나 수정됩니다.	오류는 지속적으로 감지하고 수정합니다.
정확도	낮은 정확도 피드백이 없기 때문입니다.	높은 정확도 지속적인 피드백 제어로 인해.
복잡성	간단한 시스템 구조와 디자인.	더 복잡함 센서와 피드백 회로로 인해.
안정	자연스럽게 고정된 조건에서는 안정적입니다.	안정성 적절한 피드백 디자인에 따라 달라집니다.
응답 시간	더 빠르게 피드백 처리가 포함되지 않기 때문에 응답합니다.	약간 피드백 및 비교 프로세스로 인해 속도가 느려집니다.
소란 취급	높게 외부요인의 영향을 받습니다.	영향을 덜 받음 피드백이 방해를 보상하기 때문입니다.
신뢰성	신뢰성이 떨어짐 작동 조건이 변경될 때.	더욱 안정적인 다양한 조건에서.
센서 요구 사항	센서는 필요하지 않습니다.	센서는 출력을 측정하는 데 필요합니다.
유지보수	쉬운 구조가 간단하여 유지관리가 용이합니다.	필요하다 정기적인 유지보수 및 교정.
적응성	나쁨 부하 또는 환경 변화에 대한 적응성.	높음 변화와 방해에 대한 적응성.

결론

개방 루프 시스템은 간단하고 비용이 저렴하지만 피드백을 사용하지 않기 때문에 오류를 수정할 수 없습니다.폐쇄 루프 시스템은 피드백을 사용하여 출력을 조정하므로 더욱 정확하고 안정적입니다.구성 요소, 작동, 장점 및 제한 사항의 차이점은 피드백이 시스템 동작에 어떻게 영향을 미치는지 강조합니다.이러한 시스템 중에서 선택하는 것은 필요한 정밀도, 복잡성, 비용 및 작동 조건에 따라 달라집니다.
