NE556N 듀얼 타이머 IC 설명 : 기능 및 응용 프로그램

NE556은 다양한 전자 애플리케이션에서 타이밍 기능을 단순화하는 다목적 듀얼 타이머 IC입니다.상징적 인 NE555의 듀얼 타이머 상대로서, 단일 14 핀 패키지의 두 개의 독립 타이머를 결합하여 여러 타이밍 작업이 필요한 프로젝트에 이상적입니다.이 기사는 NE556의 핀아웃, 기능 및 LM556 및 NE55와 같은 유사한 구성 요소와 비교를 다룹니다.시간 지연 및 순차적 타이밍 회로와 같은 실제 응용 프로그램과 함께 NE556을 Astable, Monostable 및 Bistable 모드로 사용하는 방법을 설명합니다.

목록

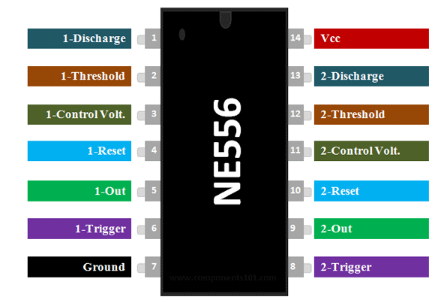

핀아웃 구성

핀 번호	핀 이름	설명
1, 13	해고하다	커패시터를 방전하는 개방형 수집기 출력 간격 사이 (출력으로 위상).출력을 높이까지 토글합니다 전압이 공급 전압의 2/3에 도달하면 낮습니다.
2, 12	한계점	터미널에 적용되는 전압을 a 2/3 VCC의 기준 전압.이에 적용되는 전압의 진폭 터미널은 플립 플롭의 설정 상태를 담당합니다.
3, 11	제어 전압	임계 값 및 트리거 레벨을 제어합니다.결정합니다 출력 파형의 펄스 폭.이것에 적용되는 외부 전압 핀은 또한 출력 파형을 변조하는 데 사용될 수 있습니다.
4, 10	다시 놓기	이 핀에 적용된 음수 펄스를 비활성화하거나 재설정합니다. 타이머.재설정 목적으로 사용되지 않으면 VCC에 연결해야합니다. 거짓 트리거링을 피하십시오.
5, 9	밖으로	이 핀은 일반적으로로드에 연결되어 있습니다. 출력 중심 파형이있는 핀.
6, 8	방아쇠	플립 플롭의 세트에서 전환을 담당합니다 다시 놓기.타이머의 출력은 외부의 진폭에 따라 다릅니다. 트리거 펄스 가이 핀에 적용됩니다.
7	지면	지면 기준 전압 (0V).
14	VCC	공급 전압 (일반 = 5V, 최대 = 18V).

특징 및 기술 사양

기능/사양	세부
정밀 타이머	하나의 단일 패키지의 두 개의 정밀 타이머
일반적인 작동 전압	+5V
최대 작동 전압	+18V
소스/싱크 전류 (출력 핀)	150ma
최소 임계 값 전압	2.4V @ VCC = 5V
작동 온도	최대 70 ° C
사용 가능한 패키지	14 핀 PDIP, SOIC, VSSOP

대안

• LM556

555 및 556 IC 차이

특징	NE555 타이머 IC	NE556 타이머 IC
설명	클래식 타이머 IC	하나의 패키지에 두 개의 타이머가있는 NE555의 후임자
타이머	단일 타이머	이중 타이머
패키지	기준	폼 팩터 및 시스템 복잡성을 줄입니다
기능	NE556과 동일합니다	NE555와 동일합니다
핀 설명	NE556과 동일합니다	NE555와 동일합니다

NE556 IC 사용

그만큼 NE556 IC는 잘 알려진 NE555를 연상시키는 타이밍 응용 프로그램을위한 간단하지만 정교한 솔루션을 제시합니다.이 통합 회로에는 14 핀 듀얼 타이머 구성이있어 두 개의 독립적 인 타이머 핀 세트로 구성됩니다.이 사려 깊은 디자인은 VCC 및 접지에 대한 공유 연결을 허용하며 회로 레이아웃을 간소화하면서 여러 타이밍 기능이 필요한 시나리오의 효율성을 높입니다.

NE556을 포함한 타이머 IC는 놀라운 다양성 덕분에 다양한 전자 응용 분야의 기본입니다.특정 작업에 맞게 조정 된 여러 모드로 기능 할 수 있습니다.

• 질서 모드: 시계 펄스에 적합한 연속 정사각형 파도를 생성합니다.

• 모노스트 가능한 모드: 외부 신호에 의해 트리거 된 단일 출력 펄스를 생성합니다.

• 굵은 모드: 플립 플롭 역할을하여 활성화 될 때까지 안정적인 출력 상태를 유지합니다.

실제 응용 분야에서 NE556은 기본 타이머부터 복잡한 펄스 생성 시스템에 이르기까지 모든 것을 사용 할 수 있습니다.예를 들어, Astable 모드에서 NE556을 구성하여 실용성과 접근 가능한 특성을 모두 보여주는 깜박임 LED 회로를 생성 할 수 있습니다.이러한 체험 학습은 타이밍 회로에 대한 지식을 강화할뿐만 아니라 타이밍 간격을 효과적으로 관리 할 수있는 NE556의 기능을 강조합니다.

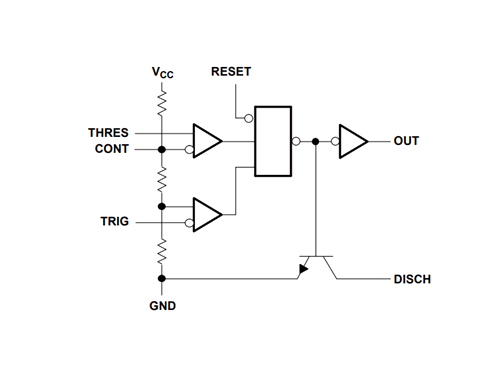

NE556의 내부 아키텍처를 탐구하면 3 개의 5k 저항, 듀얼 비교기 및 플립 플롭으로 구성된 강력한 디자인이 나타납니다.이 구성은 다목적 작동을 지원할뿐만 아니라 정확한 타이밍 제어를 용이하게합니다.이중 비교기는 신뢰할 수있는 타이밍 기능의 주요 측면 인 입력 전압을 정확하게 비교하는 데 현저한 역할을합니다.이러한 구성 요소에 대한 친숙 함은 효과적으로 문제를 해결하고 회로 성능을 향상시키는 지식을 제공합니다.

용도

NE556 Integrated Circuit (IC)은 놀랍도록 적응할 수있는 구성 요소로 눈에 띄며 수많은 응용 분야에서 그 자리를 찾습니다.여기에는 시간 지연 생성, 펄스 폭 변조, 맥박 생성, 정밀 타이밍 및 순차적 타이밍 회로가 포함됩니다.다재다능 함을 통해 노력에서 궁극적 인 요소로 작용할 수 있으며, 창의성과 기술적 기술의 조화에 감사하는 사람들에게 호소합니다.

시간 지연 생성

시간 지연 응용 분야에서 NE556은 정확한 지연을 생성하도록 전문적으로 구성 될 수 있습니다.이 기능은 자동화 된 시스템 또는 안전 메커니즘과 같이 타이밍이 가장 중요한 시나리오에서 유리합니다.미세 조정 저항 및 커패시터 값으로, 지연 지속 시간을 특정 요구에 맞게 사용자 정의 할 수 있습니다.타이밍에 대한 이러한 실습 접근 방식은 자동차에서 소비자 전자 제품에 이르기까지 다양한 산업으로 향했으며, 여기서 신뢰할 수있는 타이밍 시퀀스는 기능과 안전을 보장하는 데 중요한 역할을합니다.

펄스 폭 변조 (PWM)

펄스 폭 변조는 NE556의 또 다른 눈에 띄는 적용을 나타냅니다.이 기술은 모터 제어, LED 디밍 및 오디오 신호 변조에 광범위하게 사용됩니다.출력 신호의 듀티 사이클을 조정하면 부하로 전달 된 전력을 변조하여 현저한 수준의 제어를 제공 할 수 있습니다.이러한 적응성은 효율성을 높일뿐만 아니라보다 세련된 장치 관리를 가능하게합니다.실제 프로젝트에서 PWM과의 관계는 종종 신호 특성의 변화가 장치 성능에 강하게 영향을 줄 수있는 방법에 대한 인식을 심화시킵니다.

맥박 생성

NE556은 펄스를 생성하는 데 탁월하며, 디지털 회로의 시계 생성 및 순차적 논리의 이벤트 트리거를 포함하여 광범위한 애플리케이션에서 활용할 수 있습니다.안정적이고 반복 가능한 펄스를 생산하는 능력은 정확한 타이밍에 의존하는 시스템에서 활성화됩니다.다양한 구성을 실험하면 전자 구성 요소의 동작에 대한 귀중한 통찰력이 발생하여 회로 설계에 대한 직관적 인 이해를 촉진한다는 것을 자주 알 수 있습니다.

정밀 타이밍

정밀 타이밍 회로는 NE556의 특징으로부터 큰 이점을 얻습니다.지터가 낮고 안정적인 출력을 사용하면 높은 정확도를 요구하는 응용 프로그램에 적합합니다.이는 경미한 타이밍 불일치조차도 상당한 오류를 초래할 수있는 통신 및 데이터 수집 시스템에서 특히 관련이 있습니다.이러한 맥락에서 NE55를 통합함으로써 전자 시스템에서 세심한 타이밍의 중요성을 강조하면서 신뢰성과 성능을 향상시킬 수 있습니다.

순차적 타이밍 회로

일련의 시간화 이벤트가 필요한 순차적 타이밍 회로는 NE556이 빛나는 다른 영역을 나타냅니다.다중 NE556 IC를 계단식으로 만들면 자동 조립 라인 또는 이벤트 구동 제어 시스템과 같은 응용 프로그램에 유용한 복잡한 타이밍 시퀀스를 구성 할 수 있습니다.이러한 회로를 구축함으로써 얻은 지식은 종종 타이밍, 제어 및 시스템 동작 사이의 복잡한 상호 작용을 발견하여 궁극적으로 전반적인 설계 전문 지식을 높입니다.

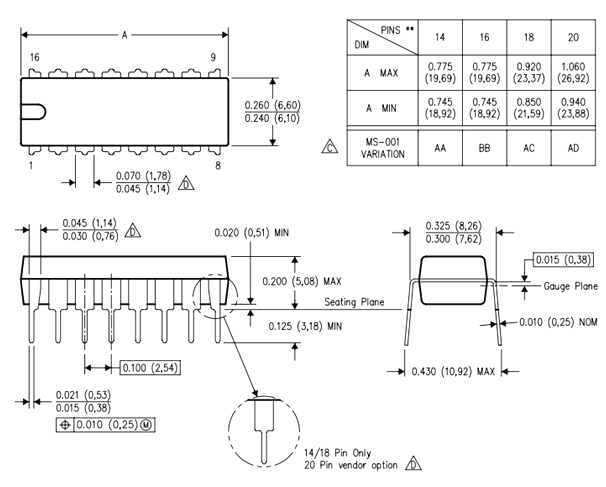

2D 모델 (PDIP)
