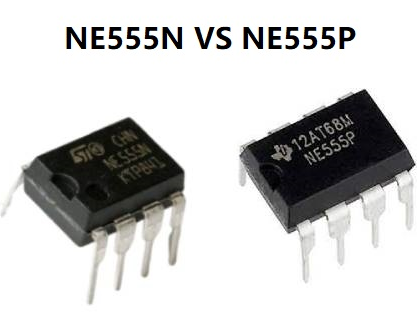

NE555N 대 NE555P : 포괄적 인 비교 안내서

전자 제품의 역동적 인 환경에서 정밀도와 성능을 달성하면 종종 작업에 적합한 구성 요소를 선택하는 데 달려 있습니다.NE555N 및 NE555P와 같은 통합 회로 (ICS)는 수많은 타이밍 및 펄스 변조 응용 프로그램에서 다재다능하고 안정적인 빌딩 블록으로 자리를 차지했습니다.공유 계보와 겹치는 기능에도 불구하고, 이러한 ICS는 전자 설계의 성능과 신뢰성에 크게 영향을 줄 수있는 미묘한 차이를 가지고 있습니다.이러한 차이점을 이해하면 정밀 타이밍, 진동 또는 변조 작업에 관계없이 프로젝트를 최적화하는 데 유용합니다.이 기사는 NE555N과 NE555P의 차이점을 파고 전자 설계 노력에 대한 정보에 입각 한 의사 결정을 돕기위한 기능, 차이 및 실제 응용 프로그램을 탐색합니다.

목록

NE555N 및 NE555P 이해

NE555N 개요

그만큼 NE555N 모 놀리 식 타이밍 애플리케이션에서 놀라운 적응성과 신뢰성, 정확한 시간 간격을 적절하게 관리하거나 진동을 생성하는 것으로 자주 유명합니다.이 장치는 시간 지연 모드를 위해 구성 될 때 단일 저항 및 커패시터를 사용하여 시간 간격을 변경할 수있는 기능을 제공합니다.발진기 모드에서, 커패시터와 함께 두 개의 저항을 사용하여 주파수가 능숙하게 제어됩니다.최대 200 Ma를 공급하거나 침몰 할 수있는 장치는 5V에서 15V 범위의 전압 공급 스펙트럼 내에서 효과적으로 작동합니다.유연성에 감탄하여 다양한 회로 요구를 충족시키기 위해 타이밍 시퀀스를 조정할 수 있습니다.

NE555P 개요

비슷한 맥락에서 NE555P 타이밍 회로에서 정확한 제어를 전달하기 위해 구별됩니다. 시간 간격은 단일 저항 및 커패시터에 의해 세 심하게 설정됩니다.이 구성 요소는 진실로 발진기 모드에서 탁월하여 커패시터와 함께 두 개의 저항을 통해 주파수 및 듀티 사이클을 모두 미세하게 조정할 수 있습니다.5V 공급에서 TTL 입력과 호환성을 제공하면서 최대 200mA까지 전류를 관리합니다.당신은 종종 미묘하지만 정확한 주파수 및 듀티 사이클 조정이 사용되는 디자인에 대해이 IC에 의존하여 일관되고 신뢰할 수있는 성능을 유지하는 데있어 확고 함을 이해할 수 있습니다.

NE555N 및 NE555P의 차이

특징	NE555N	NE555P
제조업체	stmicroelectronics	텍사스 악기
포장 및 핀 구성	DIP-8 (이중 인라인 패키지);빵 보드와 호환됩니다 및 PCB	DIP-8 (이중 인라인 패키지);비슷한 호환성 빵 보드 및 PCB
작동 전압 범위	4.5V ~ 16V	4.5V ~ 18V
전력 소비	약간 더 높습니다	약간 낮습니다
온도 범위	-55 ° C ~ 125 ° C	0 ° C ~ 70 ° C

NE555N 및 NE555P의 유사성

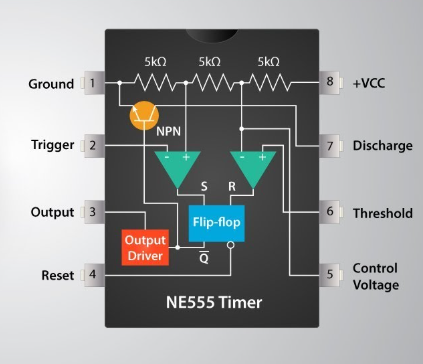

핀 구성

측면	설명
기본 목적	NE555N 및 NE555P는 모두 NE555 타이머 IC에 속합니다. 가족과 타이머 및 발진기 역할을합니다.그들은 정확한 생성에 뛰어납니다 시간 간격, 맥박 시퀀스 및 주파수 신호.
핀 구성	두 IC는 동일한 핀 구성을 공유하여 활성화합니다 회로에서 쉬운 상호 교환 성.사양의 차이에도 불구하고 555 개의 변형 (예 : CMOS 555)에서 핀아웃은 일관성을 유지합니다.
공통 555 타이머 코어	둘 다 555 타이머 코어 주위에 건설되며 내부 전압 분배기, 비교기, 플립 플롭 및 a 타이밍 기능의 정확한 실행을 허용하는 방전 트랜지스터.
다재	다양성으로 유명한 응용 프로그램에 적합합니다 간단한 LED 깜박임 및 펄스 생성에서 펄스와 같은 고급 작업에 이르기까지 폭 변조 (PWM) 제어 및 톤 생성.
광범위한 접근성	널리 사용 가능하고 쉽게 조달되어 만들어집니다 당신을 위해 접근 할 수 있습니다 다양한 프로젝트에 대한 적용 가능성.

특징

NE55N의 특징

특징	설명
신속한 턴 오프 시간	회로 작동에서 빠른 응답을 보장합니다.
최대 작동 주파수	500 kHz를 초과하는 주파수를 지원합니다.
타이밍 유연성	타이밍 범위는 마이크로 초에서 몇 시간까지 가능합니다.
운영 모드	원시 및 단일성 모드 모두에서 기능적입니다.
출력 현재 기능	최대 200 Ma를 공급하거나 가라 앉을 수 있습니다.
조정 가능한 듀티 사이클	듀티 사이클을 구체적으로 사용자 정의 할 수 있습니다 응용 프로그램.
TTL 호환성	TTL 로직 레벨과 완전히 호환됩니다.
온도 안정성	° C 당 0.005%에서 탁월한 안정성을 보여줍니다.
출력 상태	정상적으로 및 일반적으로 상태를 제공합니다 다목적 작업.

NE55p의 특징

특징	설명
타이밍 유연성	마이크로 초에서 몇 시간 동안.
운영 모드	Astable 및 Monostable 모드를 모두 지원합니다.
사용자 정의 가능한 듀티 사이클	원하는 듀티 사이클을 달성하기 위해 조정을 허용합니다.
출력 호환성	가라 앉거나 소싱 할 수있는 TTL 호환 출력 200 ma.
매개 변수 테스트	MIL-PRF-38535 준수 제품은 포괄적입니다 달리 명시되지 않는 한 매개 변수 테스트.다른 제품의 경우 테스트는 그렇지 않을 수 있습니다 모든 매개 변수를 다룹니다.

응용 프로그램

NE555N의 사용

NE555N IC는 정밀 타이밍 작업을 처리 할 수있는 광범위한 능력으로 두드러집니다.펄스 생성의 핵심이므로 시스템이 인상적인 정확도로 일관된 전기 펄스를 유지할 수 있습니다.이 기술은 순차적 타이밍 및 시간 지연 생성과 같은 정확한 타이밍 시퀀스를 요구하는 상황에서 주목할 만합니다.또한, NE555N은 모터 속도 및 조절 신호를 제어하는 ​​데 자주 적용되는 펄스 폭 변조 (PWM)를 생성하는 데 탁월합니다.또한 통신 시스템 및 전자 테스트 장비에 위험한 펄스 위치 변조 및 선형 램프 생성을 효과적으로 처리합니다.사운드 신호 변형이 필요한 디자인에서 NE555N을 성공적으로 사용할 수있어 놀라운 유연성을 나타냅니다.

NE555p의 사용

NE555P는 NE555N 형제 자매와 다양한 기능적 유사성을 공유하여 응용 프로그램에서 주목할만한 수렴을 나타냅니다.그것은 생체 인식 기술로 들어가서 물리적 특성을 해독하는 시스템에 사용되는 품질 인 정확성과 정확성에서 역할을 강조합니다.또한 RFID 리더의 맥락에서 NE555P는 원활한 식별 프로세스를 달성하여 신뢰할 수있는 신호 읽기 및 전송을 보장합니다.이 복잡한 기능은 펄스 생성의 능력을 반영하며 NE555N의 것과 유사한 변조 함수로 확장됩니다.실제 응용 프로그램은 안정성 및 신호 일관성이 사용되는 환경에서 효능을 보여줍니다.

결론

NE555N 및 NE555P는 통합 회로가 전자 설계에 가져 오는 적응성과 신뢰성을 예시합니다.공통 아키텍처 및 응용 프로그램 범위를 공유하지만 정확한 차이로 인해 특정 시나리오에 더 적합합니다.운영 주파수, 공차 수준 및 호환성과 같은 이러한 차이점을 이해함으로써 프로젝트의 효율성과 견고성을 향상시키는 더 많은 정보를 선택할 수 있습니다.두 IC는 내구성, 정밀성 및 다양성으로 축하되므로 다양한 산업의 타이밍 및 변조 응용 프로그램에 필수적입니다.올바른 IC를 선택하면 회로 성능을 향상시킬뿐만 아니라 기술적 요구를 실질적인 제약과 균형을 맞추는 사려 깊은 엔지니어링 관행을 반영하여 모든 프로젝트에서 성공할 수 있습니다.

데이터 시트 PDF

NE555N 데이터 시트 :

NE555, SA555, SE555.pdf

NE555P 데이터 시트 :

NA555, NE555, SA555, SE555.pdf
