MPC8260AZUPIBB POWERQUICC II 내장 프로세서 : 기능, 핀아웃, 응용 프로그램 및 대안

이 안내서는 많은 임베디드 시스템에 사용되는 강력한 칩 인 MPC8260AZUPIBB에 대한 모든 것을 설명합니다.빠른 메모리, 내장 통신 지원, 저전력 사용 및 넓은 온도 범위와 같은 기능에 대해 배울 수 있습니다.이 기사는 또한 사용되는 위치, 사용할 수있는 다른 유사한 칩,이 칩의 제조업체 및 장기 프로젝트를위한 현명한 선택 인 이유를 보여줍니다.

목록

MPC8260AZUPIBB 개요

그만큼 MPC8260AZUPIBB 고성능 임베디드 통신 프로세서입니다.그것은 603E 디자인을 기반으로 PowerPC G2 Core를 사용하여 32 비트 RISC 아키텍처를 중심으로 제작 된 PowerQuicc II 제품군에 속합니다.300MHz에서 작동하는이 듀얼 문제 슈퍼 스콜 라 엔진, ECC 지원이 포함 된 통합 메모리 컨트롤러 및 전용 통신 프로세서 모듈 (CPM)을 특징으로하여 주요 CPU와 독립적으로 프로토콜 처리를 처리합니다.PowerQuicc II 제품군 내에서 MPC8260은 다재다능한 솔루션으로 눈에 띄며, 이는 처리량이 많은 통신 작업을 통해 강력한 임베디드 컴퓨팅의 요구를 연결합니다.다른 가족 구성원으로는 MPC8250, MPC8255, MPC8265 및 MPC8266이 있으며 확장 성 및 장기 배포를 위해 설계되었으며 라우터, 기지국 및 산업 시스템에서 널리 사용됩니다.

신뢰할 수 있고 확장 가능한 임베디드 솔루션을 찾고 있다면 이제 MPC8260AZUPIBB에 대한 대량 주문을하기에 완벽한 시간입니다.

MPC8260AZUPIBB 기능

PowerPC G2 코어 (603E 기반): 프로세서는 PowerPC 603E 설계를 기반으로 32 비트 RISC 아키텍처 코어를 통합합니다.복잡한 임베디드 애플리케이션을 지원하면서 효율적인 교육 실행 및 저전력 소비를 제공합니다.

300MHz 클럭 속도: 300MHz의 주파수에서 작동하여 데이터 라우팅 및 통신 전환과 같은 애플리케이션을 요구하는 데 적합한 고속 처리를 제공합니다.

듀얼 발행 슈퍼 스칼라 엔진:이 기능을 사용하면 프로세서가 클록 사이클 당 두 가지 지침을 실행하여 임베디드 시스템에서 전체 처리량 및 병렬 처리 성능을 향상시킬 수 있습니다.

16 KB 명령 및 16KB 데이터 L1 캐시: 명령 및 데이터 캐시는 모두 4 방향 세트 연관성이므로 자주 사용되는 데이터에 대한 빠른 액세스 및 메모리 대기 시간을 최소화합니다.

부동 소수점 유닛 (FPU): 온보드 FPU는 부동 소수점 산술 작업을 지원하며, 이는 신호 처리 및 통신 시스템의 기타 계산이 많은 작업에 적합합니다.

메모리 관리 장치 (MMU): MMU는 가상 메모리를 갖춘 운영 체제를 지원하고 시스템 안정성을 향상시키는 주소 변환 및 메모리 보호를 제공합니다.

통신 프로세서 모듈 (CPM): 전용 RISC 기반 하위 프로세서는 통신 작업 (Ethernet, HDLC, ATM)을 오프로드하여 주요 핵심의 부담을 줄이고 시스템 응답 성을 향상시킵니다.

ECC 지원을 갖춘 통합 메모리 컨트롤러: 오류 수정 코드 기능으로 DRAM 및 SDRAM을 지원하여 미션 크리티컬 작업에 강력한 메모리 무결성을 제공합니다.

3.3V의 I/O 전압: 표준 I/O 전압 호환성은 임베디드 하드웨어 설계에서 다른 논리 장치 및 주변 장치와의 통합을 더 쉽게 통합 할 수 있습니다.

여러 인터페이스: 풍부한 통신 인터페이스 세트는 외부 장치와의 원활한 연결을 가능하게하여 다양한 임베디드 네트워킹 환경에 적합합니다.

작동 온도 범위: 산업 및 통신 환경을 위해 설계된이 제품은 넓은 온도 범위에서 안정적인 작동을 보장합니다.

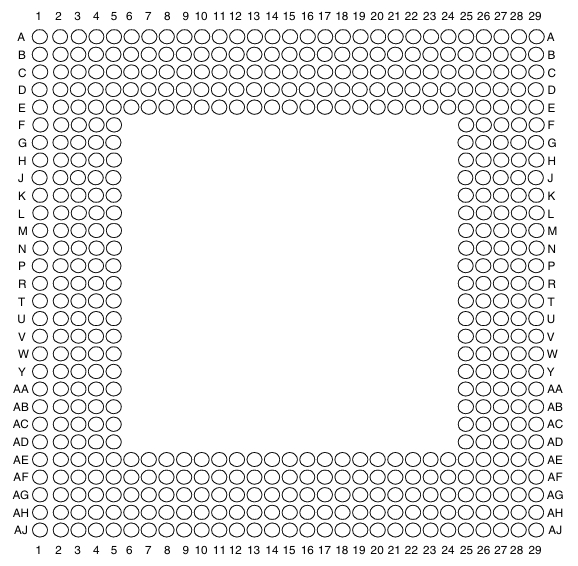

MPC8260AZUPIBB 핀아웃 다이어그램

MPC8260AZUPIBB에 대해 표시된 핀아웃 다이어그램은 PBGA (Plastic Ball Grid Array) 레이아웃을 나타내며,이 PowerQuicc II 프로세서와 같은 고밀도 통합 회로에 일반적으로 사용됩니다.이 다이어그램은 행이 알파벳순으로 표시되고 (A에서 AJ), 열에 번호가 매겨진 행렬 레이아웃을 따릅니다 (1 ~ 29).그리드의 각 원은 칩 패키지 밑면의 볼 위치 또는 핀 위치를 표시합니다.이 레이아웃은 그리드와 관련하여 특정 신호 또는 전원 연결을 찾는 데 도움이됩니다.예를 들어, D12 또는 R23과 같은 참조는 전원 공급 장치, I/O 또는 통신 인터페이스와 같은 기능에 사용되는 정확한 핀을 가리 킵니다.중앙의 빈 공간은 공해 또는 기계적 안정성에 종종 사용되는 볼이없는 영역을 나타냅니다.

MPC8260AZUPIBB 사양

유형	매개 변수
제조업체	NXP 반도체/프리 스케일 반도체
시리즈	MPC82XX
포장	쟁반
부품 상태	쓸모없는
핵심 프로세서	powerpc g2
코어/버스 너비 수	1 코어, 32 비트
속도	300MHz
공동 프로세서/DSP	연락;RISC CPM
램 컨트롤러	드람, sdram
그래픽 가속	아니요
이더넷	10/100Mbps (3)
전압 -I/O	3.3v
작동 온도	0 ° C ~ 105 ° C (TA)
장착 유형	표면 마운트
패키지 / 케이스	480-lbga 노출 패드
공급 업체 장치 패키지	480-TBGA (37.5x37.5)
추가 인터페이스	I2C, SCC, SMC, SPI, UART, USART
기본 제품 번호	MPC82

MPC8260AZUPIBB 응용 프로그램

통신 기지국

MPC8260AZUPIBB는 통신 인프라, 특히 고 처리량 데이터 처리 및 프로토콜 관리가 필요한 기지국에서 널리 사용됩니다.통합 통신 모듈은 여러 직렬 인터페이스 및 프로토콜을 지원하므로 무선 백홀 및 채널 카드 처리에 이상적입니다.

네트워크 라우터 및 스위치

여러 이더넷 채널 및 빠른 처리 코어에 대한 지원 덕분에 프로세서는 엔터프라이즈 및 서비스 제공 업체 라우터 및 스위치의 중추 역할을합니다.외부 통신 프로세서없이 패킷 라우팅, 트래픽 성형 및 데이터 필터링을 효율적으로 처리합니다.

산업 제어 시스템

제조 및 자동화 환경에서 MPC8260AZUPIBB는 결정 론적 제어 및 빠른 데이터 수집을 지원합니다.강력한 CPU, 넓은 작동 온도 범위 및 ECC를 통한 안정적인 메모리 처리로 인해 장기 실행되는 산업 운영에 적합합니다.

게이트웨이 및 VoIP (Voice Over IP) 장비에 액세스하십시오

이 프로세서는 음성 및 데이터 서비스가 수렴하는 DSLAM 및 통합 액세스 장치 (IAD)와 같은 액세스 장치에서 사용됩니다.온보드 통신 프로세서 모듈은 음성 통신을 위해 대기 시간이 낮은 트래픽을 처리합니다.

ATM 및 프레임 릴레이 장비

MPC8260AZUPIBB의 통합 RISC 엔진은 레거시 통신 네트워크에서 널리 사용되는 ATM 및 프레임 릴레이 처리를 오프로드 할 수 있습니다.데이터 엔드 포인트 간의 빠르고 안정적인 통신을 보장합니다.

군사 및 항공 우주 통신 시스템

신뢰성, 임베디드 프로토콜 지원 및 견고한 포장으로 인해 MPC8260AZUPIBB는 군사 통신 시스템에 적용되어 가혹한 환경에서 안전한 음성 및 데이터 링크를 지원합니다.

광대역 인프라 장비

프로세서는 CMT (Cable Modem Ternation Systems) 및 FTTH (Fiber-to-the-the-the-the-the-the-the-the-the-the-the-the-the-the-whome)와 같은 광대역 시스템을 전원으로 전력을 공급합니다. 데이터 흐름 관리, 인증 및 고속으로 서비스 제공.

임베디드 네트워킹 어플라이언스

보안 통신을 위해 암호화 및 데이터 처리량이 필요한 방화벽, VPN 농축기 및 기타 네트워크 보안 기기에 사용하기에 적합합니다.

MPC8260AZUPIBB 유사한 부분

• MPC8265ACZUMHBC (NXP USA Inc)

MPC8265ACZUMHBC는 동일한 PowerKICC II 제품군의 강력한 대안으로 확장 된 통신 기능 및 PCI 지원을 제공합니다.266MHz에서 작동하며 동일한 480 핀 TBGA 패키지에 보관되어 있으며 MPC8260AZUPIBB와 핀 호환됩니다.이 모델은 또한 더 넓은 작동 온도 범위 (-40 ° C ~ 105 ° C)를 지원하며, 이는 산업 또는 가혹한 환경 배포에 유리합니다.Utopia II 및 256 HDLC 채널과 같은 향상된 통신 인터페이스를 통해 더 많은 유연성과 대역폭이 필요한 네트워킹 응용 프로그램을위한 훌륭한 옵션입니다.

• MPC8260AVVPIBB (프리 스케일 반도체)

MPC8260AVVPIBB는 거의 동일한 코어 및 기능 세트가 AzupibB 버전과 함께 MPC8260 시리즈의 직접 변형입니다.동일한 300MHz 클럭 속도로 실행되며 동일한 480-TBGA 패키지를 사용하여 보드 및 소프트웨어의 호환성을 유지합니다.이로 인해 이미 MPC8260 아키텍처를 활용하지만 소싱 유연성이 필요한 시스템에서 이상적인 교체가됩니다.추가 하드웨어 조정없이 동일한 성능과 발자국을 원하는 사람은 적합합니다.

• MPC8260AZUPJDB (프리 스케일 반도체)

MPC8260AZUPJDB는 기능적으로 MPC8260AZUPIBB와 동일하지만 포장, 실리콘 개정 또는 소싱 채널에 약간의 차이가있을 수 있습니다.CPM 및 다중 프로토콜 지원을 포함하여 300MHz 클럭 속도 및 전체 통신 기능 세트를 유지합니다.사양 및 아키텍처에서 긴밀한 경기는 공급망 변동성을 관리하거나 다중 공급 업체 소싱 전략을 유지할 때 편리한 대체물입니다.

MPC8260AZUPIBB 장점

통신 시스템의 균형 잡힌 처리

MPC8260AZUPIBB는 일반 목적 CPU를 전용 통신 프로세서 모듈 (CPM)과 결합하여 하나는 제어 작업을 관리하고 다른 하나는 데이터 전송 및 프로토콜 작업을 처리 할 수 ​​있습니다.이 이중 로그 설정은 여러 통신 스트림을 병렬로 관리 할 수있는 시스템을 구축하여 응답을 개선하고 데이터가 많은 애플리케이션의 지연을 줄일 수 있습니다.

다목적 프로토콜 및 인터페이스 지원

Fast Ethernet, HDLC, ATM 등과 같은 다양한 네트워킹 및 산업 프로토콜에 대한 내장 지원을 통해이 프로세서를 사용하면 다른 애플리케이션에서 하나의 칩을 사용할 수 있습니다.많은 사람들은 여러 인터페이스 유형이 필요한 프로젝트에서 개발 복잡성 감소 및보다 효율적인 제품 표준화로부터 이익을 얻습니다.

장기 가용성 및 산업 채택

MPC8260AZUPIBB는 통신 및 네트워킹에 널리 사용되는 잘 확립 된 PowerQuicc II 제품군에서 비롯됩니다.이를 통해 지속적인 공급, 신뢰할 수있는 문서 및 대규모 지식 기반을 보장하여 노후화의 위험을 낮추고 설계 검증, 지원 및 디버깅을 단순화합니다.

임베디드 설계의 효율적인 전력 사용

프로세서는 저전력 소비를 위해 설계하면서도 높은 데이터 처리량을 제공합니다.이는 열 소산 및 에너지 소비가 설계 제약 인 임베디드 시스템에서 유리합니다. 추가 냉각 또는 높은 전력 예산없이 시스템 신뢰성을 유지합니다.

다양한 응용 분야의 확장 가능하고 유연합니다

저수준에서 MID 레벨 라우터에서 산업용 자동화 컨트롤러에 이르기까지 광범위한 시스템 설계에 걸쳐 MPC8260AZUPIBB를 배포 할 수 있습니다.확장 성을 통해 다양한 제품 계층에 대해 동일한 아키텍처를 재사용하여 소프트웨어와 지원의 일관성을 유지하면서 개발 시간과 비용을 절약 할 수 있습니다.

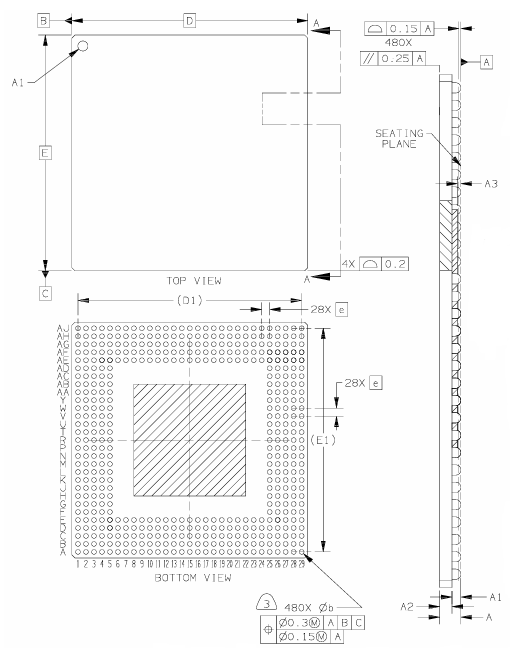

MPC8260AZUPIBB 포장 치수

패키지 치수

상징	설명	최소	맥스
에이	전체 패키지 높이	1.45	1.65
A1	스탠드 오프 (PCB에서 패키지로)	0.6	0.7
A2	패키지 바디 두께	0.85	0.95
A3	기판 두께	0.25	-
비	볼 직경	0.65	0.85
디	패키지 길이	37.5	BSC
D1	다이 크기 (참조)	35.56	심판
이자형	패키지 너비	37.5	BSC
E1	다이 크기 (참조)	35.56	심판
이자형	볼 피치	1.27	BSC

패키지 개요

MPC8260AZUPIBB 제조업체

MPC8260AZUPIBB는 제조됩니다 NXP 반도체, 내장 처리 및 보안 연결 솔루션의 글로벌 리더.원래 개발에 의해 개발되었습니다 프리 스케일 반도체Motorola의 반도체 부서에서 스핀 오프를 한이 제품은 2015 년 Freescale을 인수 한 후 NXP 포트폴리오의 일부가되었습니다. NXP는 PowerQUICC II 제품군의 일환으로 MPC8260AZUPIBB를 계속 지원하여 고품질 제조 기준 및 산업, 네트워킹 및 원격 응용 프로그램에 대한 장기 용도 가용성을 유지합니다.

결론

MPC8260AZUPIBB는 빠르고 신뢰할 수있는 통신이 필요한 시스템을 위해 만들어진 강력하고 유연한 프로세서입니다.스마트 디자인과 추가 통신 장치 덕분에 많은 작업을 동시에 처리 할 수 ​​있습니다.이 칩은 전화, 인터넷, 산업 기계 등에 사용하기에 좋습니다.다양한 유형의 연결을 지원하고 전력을 절약하여 장기 사용에 적합합니다.신뢰할 수있는 회사가 뒷받침하기 때문에 다양한 종류의 장비에서 품질, 지원 및 쉽게 사용하기 위해 IT에 의존 할 수 있습니다.
