저전압 CMOS (LVCMOS) : 기술, 설계 및 응용 프로그램에 대한 포괄적 인 안내서

이 가이드는 전력 소비를 줄이고 지속 가능한 설계를 지원하는 데 도움이되는 현대 전자 제품의 주요 혁신 인 저전압 CMO (LVCMOS) 기술을 탐구합니다.CMOS 기술의 기본, 실제 설계 팁 및 소비자 및 산업 장치의 응용 프로그램을 다룹니다.

목록

CMOS 기술 이해

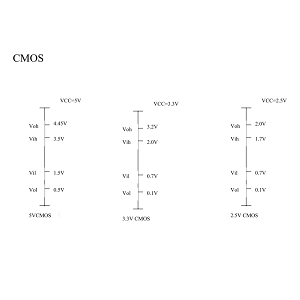

CMOS (보완 금속 산화물 반도체) 기술은 PMOS 및 NMOS 트랜지스터를 결합하여 높은 소음 저항, 저전력 소비 및 효율적인 에너지 관리를 제공하는 디지털 로직의 핵심입니다.전력 손실을 최소화하여 로직 상태를 전환하는 능력은 TTL (트랜지스터 트랜지스터 로직)과 같은 구형 기술보다 우수하여 더 나은 노이즈 마진과 입력 임피던스가 더 높아집니다.3.3V 및 2.5V LVCMOS와 같은 표준 CMOS 모델은 다양한 전압 요구 사항에 적응하여 호환성 및 시스템 성능 향상입니다.그러나 부적절한 입력 전압으로 트리거 된 래치 업 현상과 같은 도전은 내구성을 보장하기 위해 신중한 회로 설계가 필요하다는 것을 보여줍니다.CMOS 혁신은 기술적 이점 외에도 지속 가능성 목표와 일치하여 에너지 사용 및 열 출력을 감소하여 친환경 전자 발전을 지원합니다.

잠금 현상

잠금 현상은 CMOS 회로에서 발생합니다.이 조건은 전원 공급 장치가 중단 될 때까지 계속됩니다.전류는 40MA를 초과하여 칩의 안정성을 위협하고 문제를 해결하는 데 즉각적인 조치를 취합니다.

잠금 현상을 방지하는 방법은 무엇입니까?

여러 가지 방법 이이 손상 조건을 방지하는 데 도움이 될 수 있습니다.

• 클램프 회로 : 입력 및 출력에 클램프 회로를 배치하십시오.이 회로는 안전한 한계 내에서 전압을 유지하여 칩을 잠금 장치를 유발할 수있는 위험한 전압 레벨로부터 보호합니다.

• 디퍼 커플 링 회로 : 전원 입력에 디커플링 회로를 추가하십시오.이 회로는 변동을 평활화하여 갑작스런 전압 서지를 감소시켜 회로 안정성을 향상시킵니다.

• 전류 제한 저항 : VDD와 외부 전원 사이의 전류 제한 저항을 사용하십시오.이 간단한 솔루션은 전류 흐름을 제어하여 안전한 한계 내에 유지하고 스파이크를 방지하여 잠금으로 이어질 수 있습니다.

• 여러 전원 공급 장치 관리 : 적절한 전원 공급 장치를 관리하면 잠금 위험을 줄일 수 있습니다.

• 전력 타이밍 프로토콜 : 구조화 된 전원 공급 및 전원 다운 절차를 따르십시오.전원을 켜면 입력 신호 또는 하중을 적용하기 전에 CMOS 회로를 켜십시오.종료시 입력을 분리하고 먼저로드하십시오.이 단계는 신뢰성을 향상시키고 잠금을 방지합니다.

TTL 회로 및 CMOS 회로 비교

TTL (Transistor-Transissistor Logic) 회로는 전송 지연이 최소화 된 빠른 전류 구동 장치 (5-10 나노초)이지만 전력 소비가 높기 때문에 에너지에 민감한 응용 분야에 이상적이지 않습니다.한편, CMOS (보완 금속 산화물-세미 컨덕터) 회로는 전압 제어를 사용하여 작동하므로 에너지 효율적이지만 느린 (25-50 나노초)가됩니다.TTL의 스피드는 시간이 크리티컬 작업에 적합하지만 CMOS의 효율성은 배터리 구동 또는 열 제약 장치에 유리합니다.둘 사이의 선택은 종종 속도와 에너지 사용 사이의 상충 관계에 달려 있습니다.많은 사람들이 두 기술을 결합하여 시스템 성능을 최적화하여 속도 크리티컬 구성 요소를위한 TTL을 활용하고 에너지 효율적인 영역을위한 CMO를 활용하여 적응 가능하고 지속 가능한 솔루션을 만듭니다.
